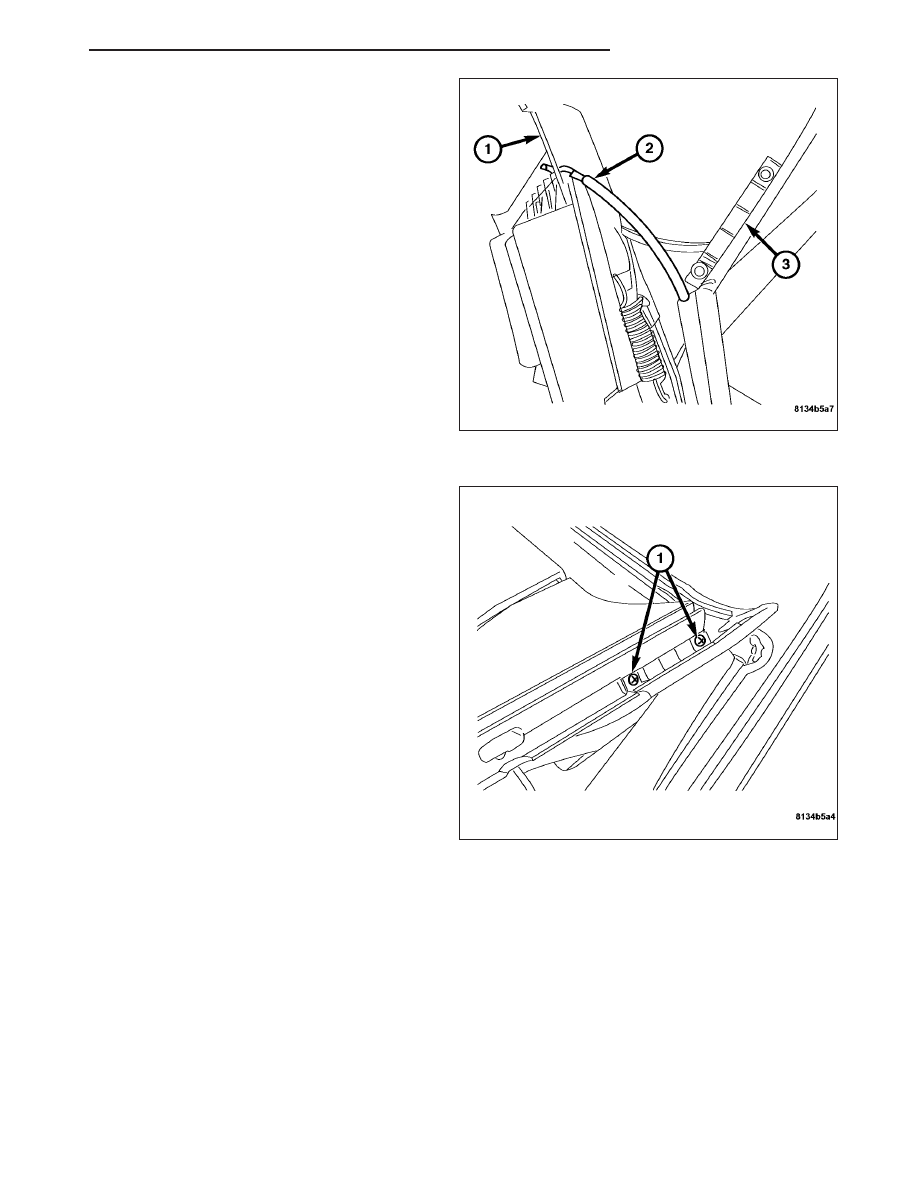

10. Connect the cover support cables (2) to the front

bow (1) (left side shown, right side similar).

11. Install the top to the front bow.

12. Lower the top assembly into the storage area.

13. Install the front bow side cover retainer screws (1)

(left side shown, right side similar).

ZH

CONVERTIBLE TOP

23 - 527

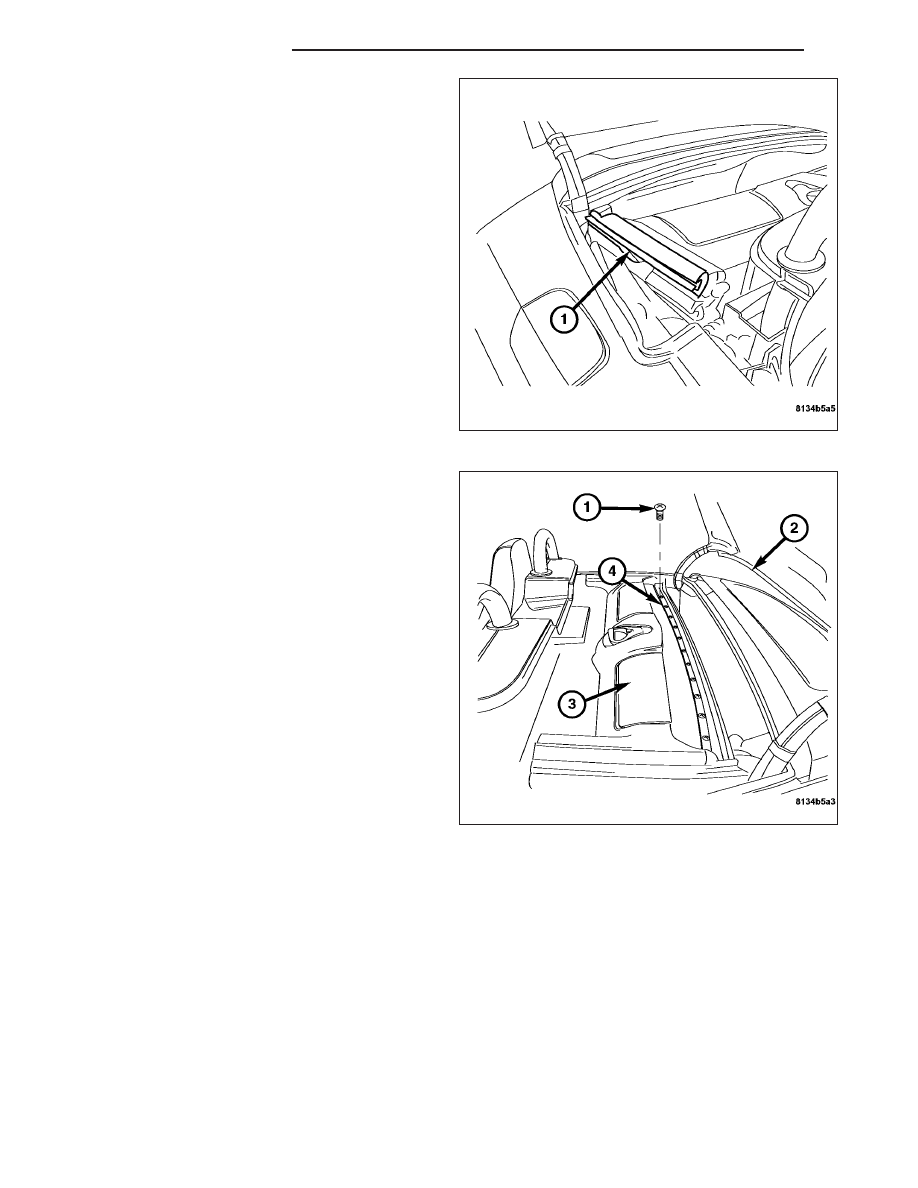

14. Install the front side weather strips (1).

15. Install the front cover retainer (4) and retaining

screws (1).

16. Lower tonneau cover down and manually lock into

place. (Refer to 23 - BODY/CONVERTIBLE TOP -
STANDARD PROCEDURE).

17. Connect the negative battery cable.

23 - 528

CONVERTIBLE TOP

ZH

LATCH

REMOVAL

REMOVAL - REAR BOW LATCH

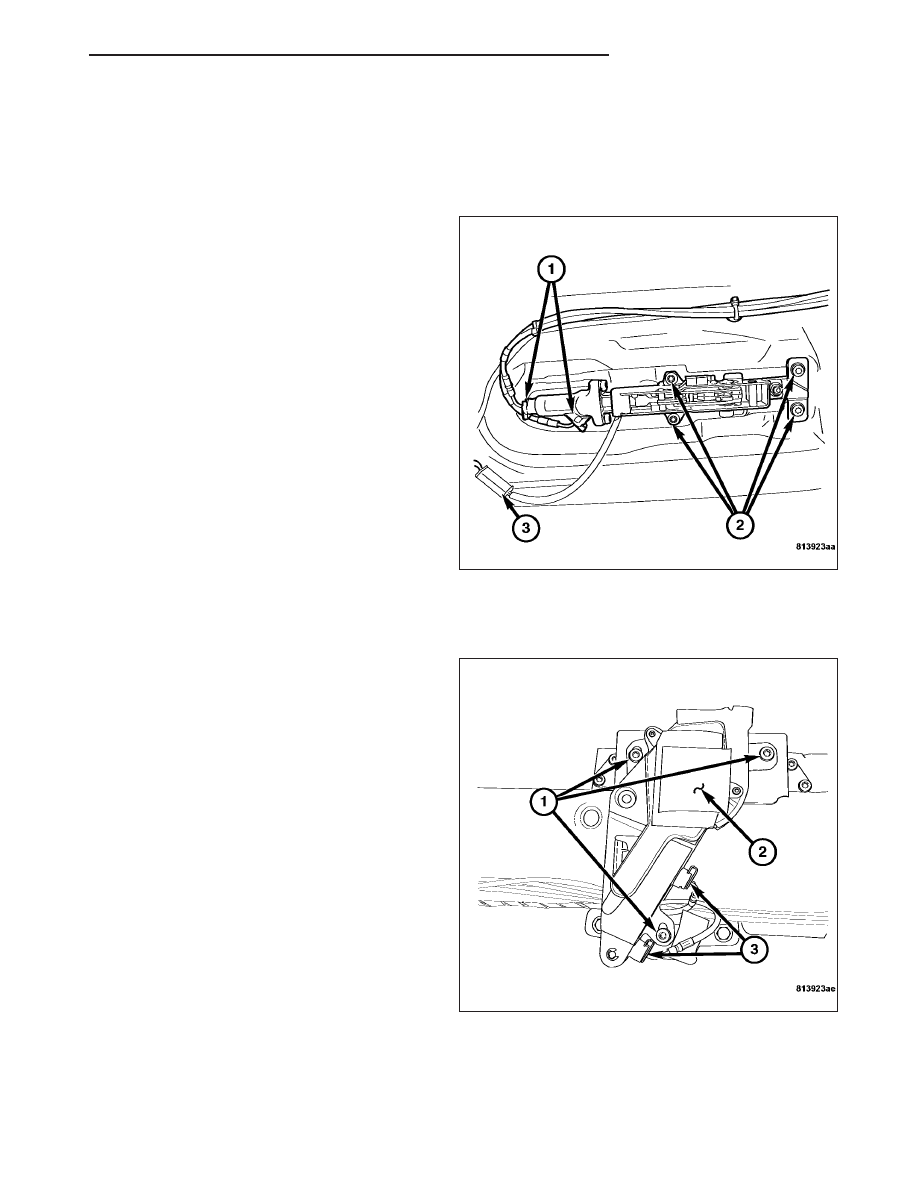

1. Open trunk to gain access to the rear bow latch.

2. Disconnect the negative battery cable.

3. Disconnect the rear bow latch harness connector

(3).

4. Disconnect the hydraulic lines (1) at the rear bow

latch.

5. Remove the rear bow latch retaining screws (2)

and remove the latch assembly from the tonneau
cover.

REMOVAL - TONNEAU COVER LATCH

1. Disconnect the negative battery cable.

2. Manually open the tonneau cover.

3. Disconnect the tonneau cover latch harness con-

nector.

4. Disconnect the hydraulic lines (3) from the tonneau

cover latch assembly (2).

5. Remove the latch assembly retaining screws (1)

and remove the latch assembly (2).

ZH

CONVERTIBLE TOP

23 - 529

REMOVAL - LINKAGE ASSEMBLY

1. Partially disassemble the top cover to gain

access to the linkage assembly. (Refer to 23 -
BODY/CONVERTIBLE

TOP/FOLDING

TOP

COVER - REMOVAL).

2. Remove the release handle. (Refer to 23 -

BODY/CONVERTIBLE TOP/RELEASE HANDLE
- REMOVAL).

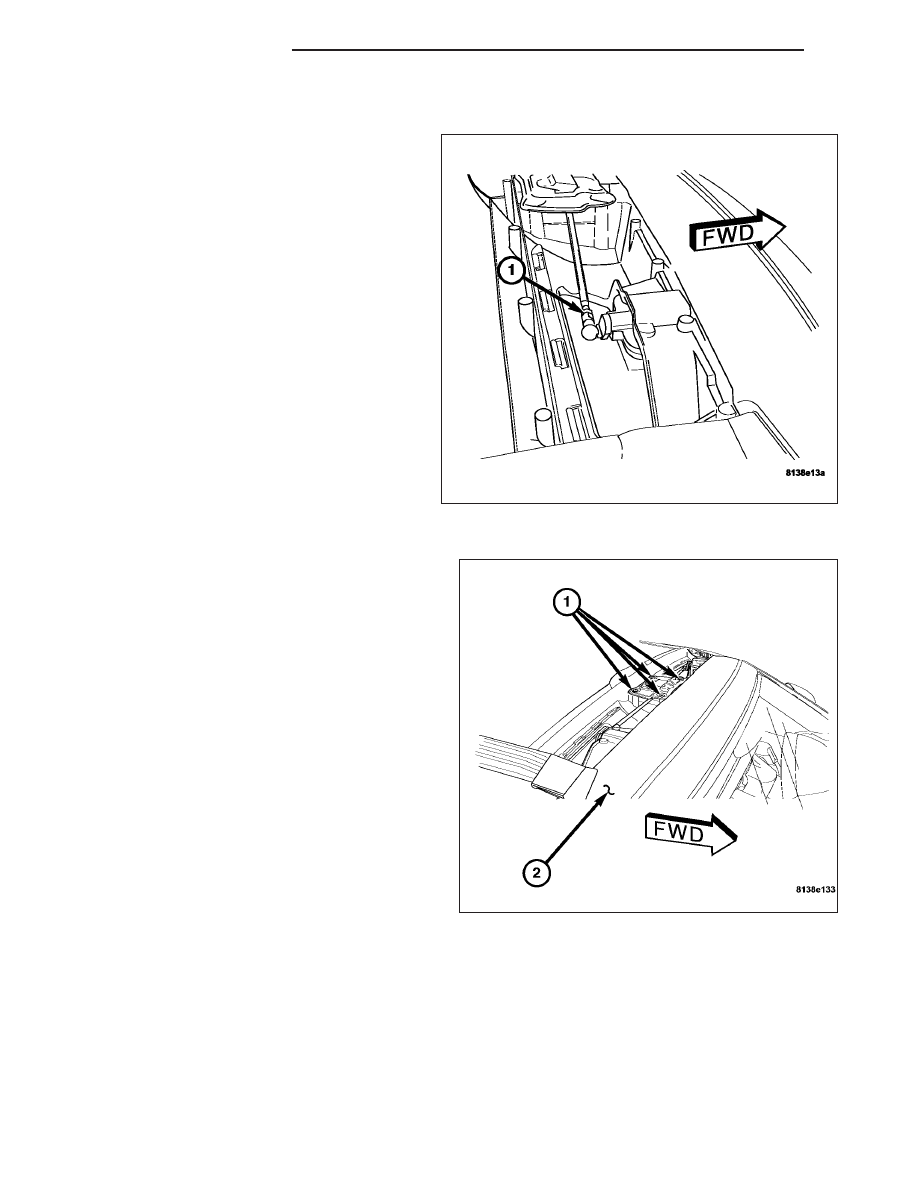

3. Disconnect the latch linkage (1) from the latch

assembly.

4. Remove the linkage assembly retaining bolts (1)

and remove the linkage assembly from the front
bow (2).

23 - 530

CONVERTIBLE TOP

ZH
