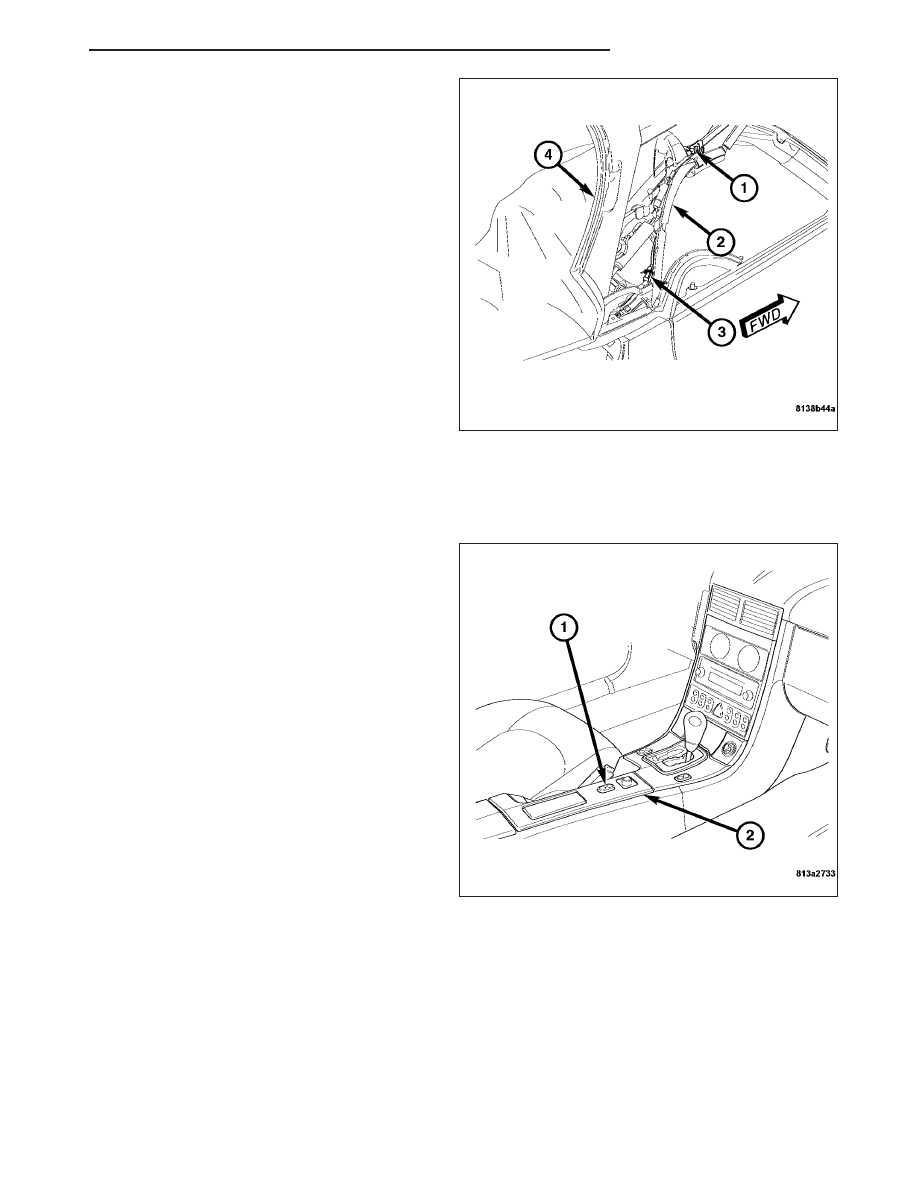

15. Fold the right side of the cover (4) up to gain

access to the roof open switch (1).

16. Disconnect the roof open switch harness connec-

tor (3).

17. Remove the roof open switch retaining screw from

the inside and remove the switch from the top
frame (2).

INSTALLATION

INSTALLATION - POWER TOP SWITCH

1. Install the power top switch (1) into the center con-

sole.

2. Connect the power top switch harness connector.

3. Install the center console (2). (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE - INSTALLATION).

ZH

CONVERTIBLE TOP

23 - 523

INSTALLATION - CARGO COMPARTMENT DIVIDER SWITCH

1. Install the cargo compartment divider latch assem-

bly (2) and retaining bolt.

2. Connect the cargo divider switch harness connec-

tor (1).

3. Connect the negative battery cable.

INSTALLATION - LATCH RETAINER SWITCH

The latch retainer switch and the latch retainer are serviced as an assembly. (Refer to 23 - BODY/CONVERTIBLE
TOP/LATCH - INSTALLATION).

INSTALLATION - ROOF OPEN SWITCH

1. Install the roof open switch (1) into the top frame

(2) and install the retaining screw.

2. Connect the latch retainer switch harness connec-

tor (3).

23 - 524

CONVERTIBLE TOP

ZH

3. Install the cover side retainers to the top frame by

sliding the retainer into the frame and pushing up
to lock into place.

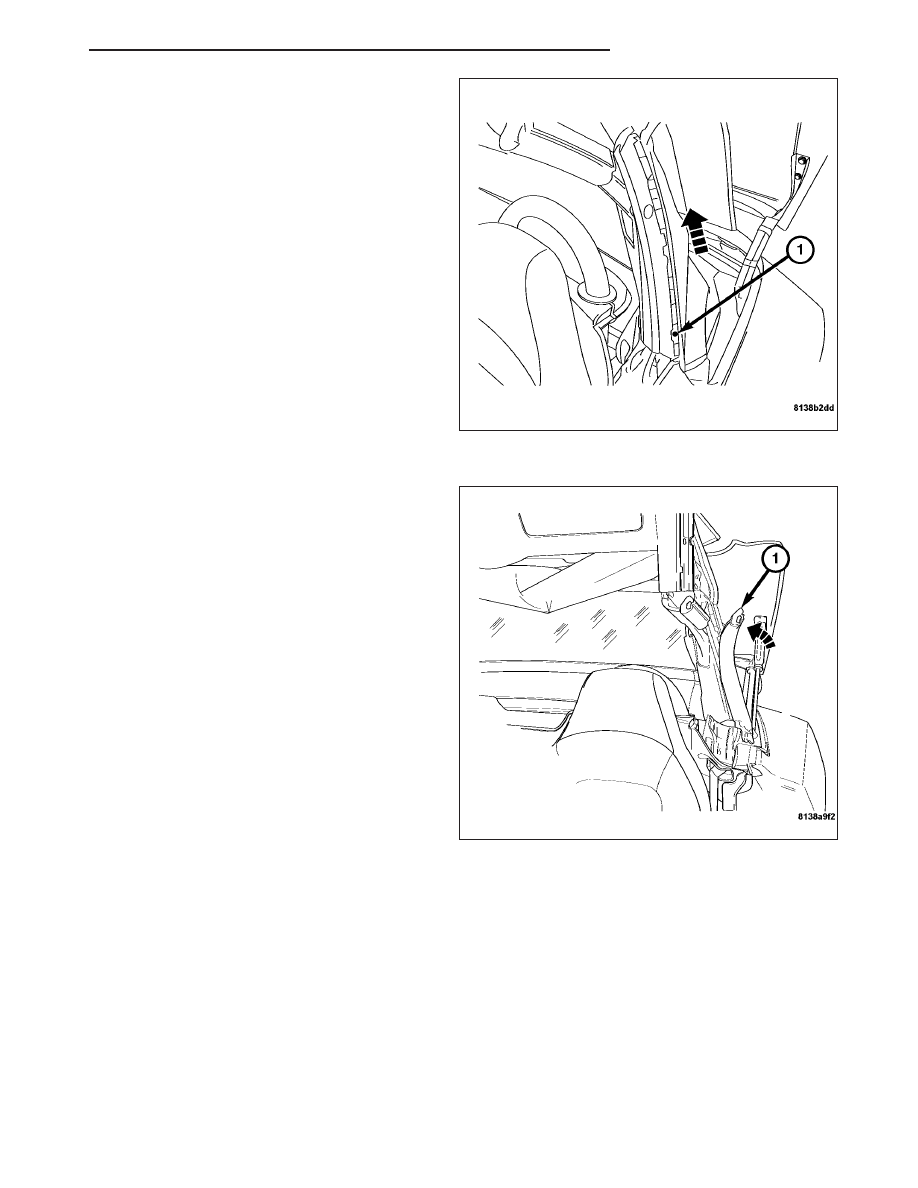

4. Install new retaining rivets (1) (left side shown, right

side similar).

5. Install both rear side weather strips (1) (left side

shown, right side similar).

6. Connect both of the front cover support cables (left

side shown, right side similar).

ZH

CONVERTIBLE TOP

23 - 525

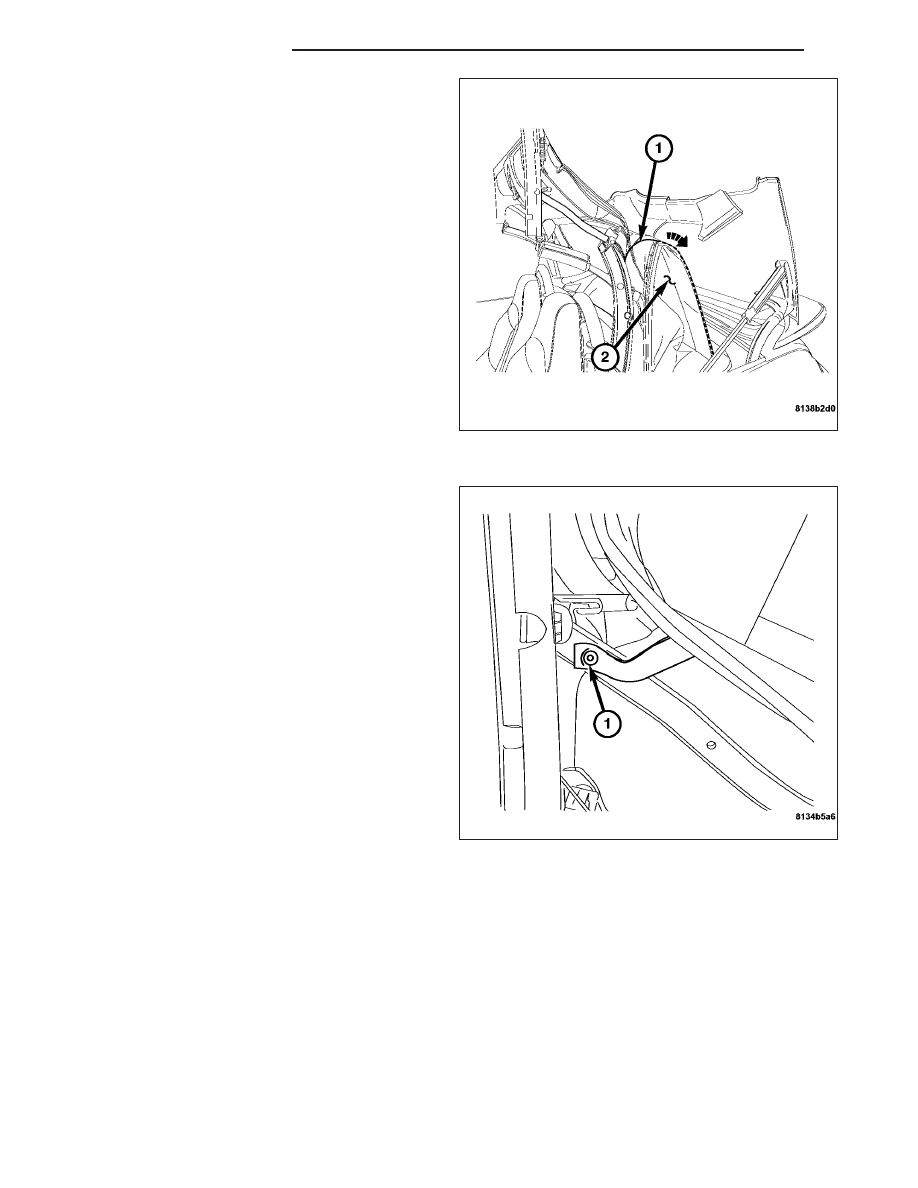

7. Install the cover support cables (1) into the cover

(2) (left side shown, right side similar).

8. Manually place the top in the upright position.

9. Attached the front cover retaining straps with new

rivets (1) (one each side) (left side shown, right
side similar).
