HYDRAULIC LINES

DESCRIPTION

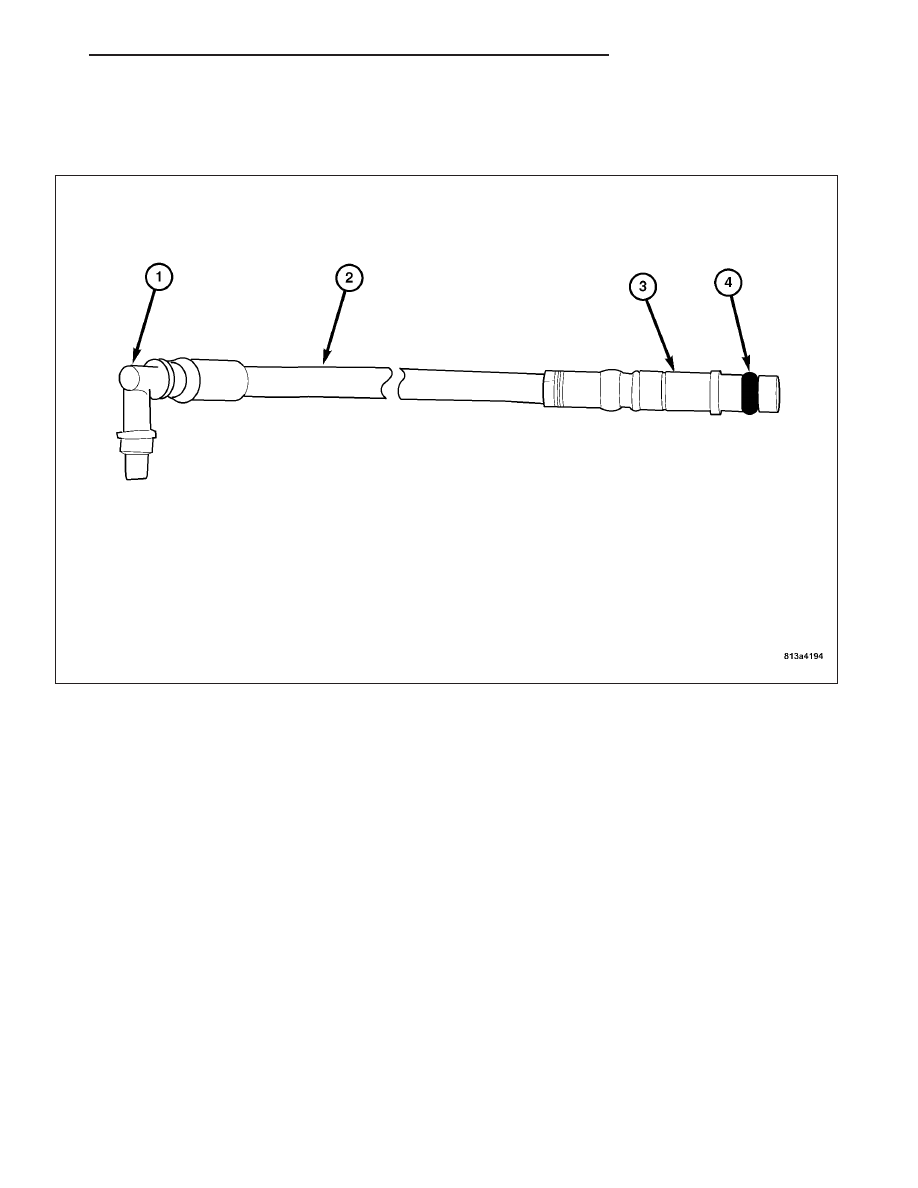

The Hydraulic Lines used for the Convertible Top are flexible multi-layered high pressure lines. The lines are
designed to carry hydraulic oil to and from the hydraulic cylinders. The cylinder side of the hydraulic line is a 90°
elbow coupler (1), and the pump side of the hydraulic line is a straight coupler (3). The hydraulic lines are identified
by a number printed on the outer casing of the line. Each line is numbered, and must always be placed in the
proper cavity in the line retainer plate. When replacing the convertible top hydraulic lines, always replace as a set.

ZH

CONVERTIBLE TOP

23 - 507

OPERATION

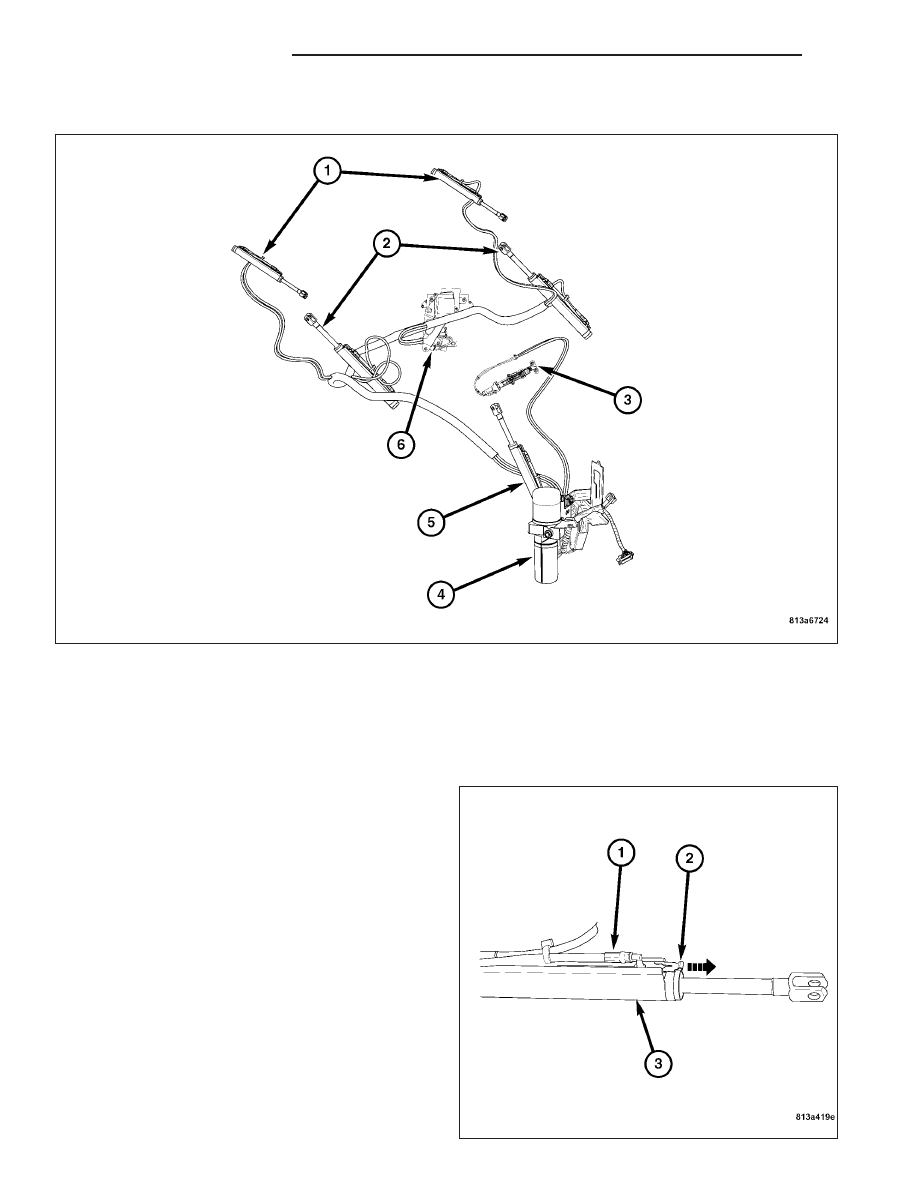

There are 14 Hydraulic Lines that are attached to the Power Top Hydraulic Assembly (4). The lines connect to a
variety of cylinders and latches on the Convertible Top. The Main Bow Cylinders (2), Rear Bow Cylinders (1), Ton-
neau Cover Cylinder (5), Tonneau Cover Latch (6), and the Rear Bow Latch (3). Each hydraulic cylinder has two
hydraulic lines, one at the base side to raise the cylinder and one at the rod side to lower the cylinder.

REMOVAL

Note: The hydraulic lines to the hydraulic cylin-
ders must be replaced in pairs.

23 - 508

CONVERTIBLE TOP

ZH

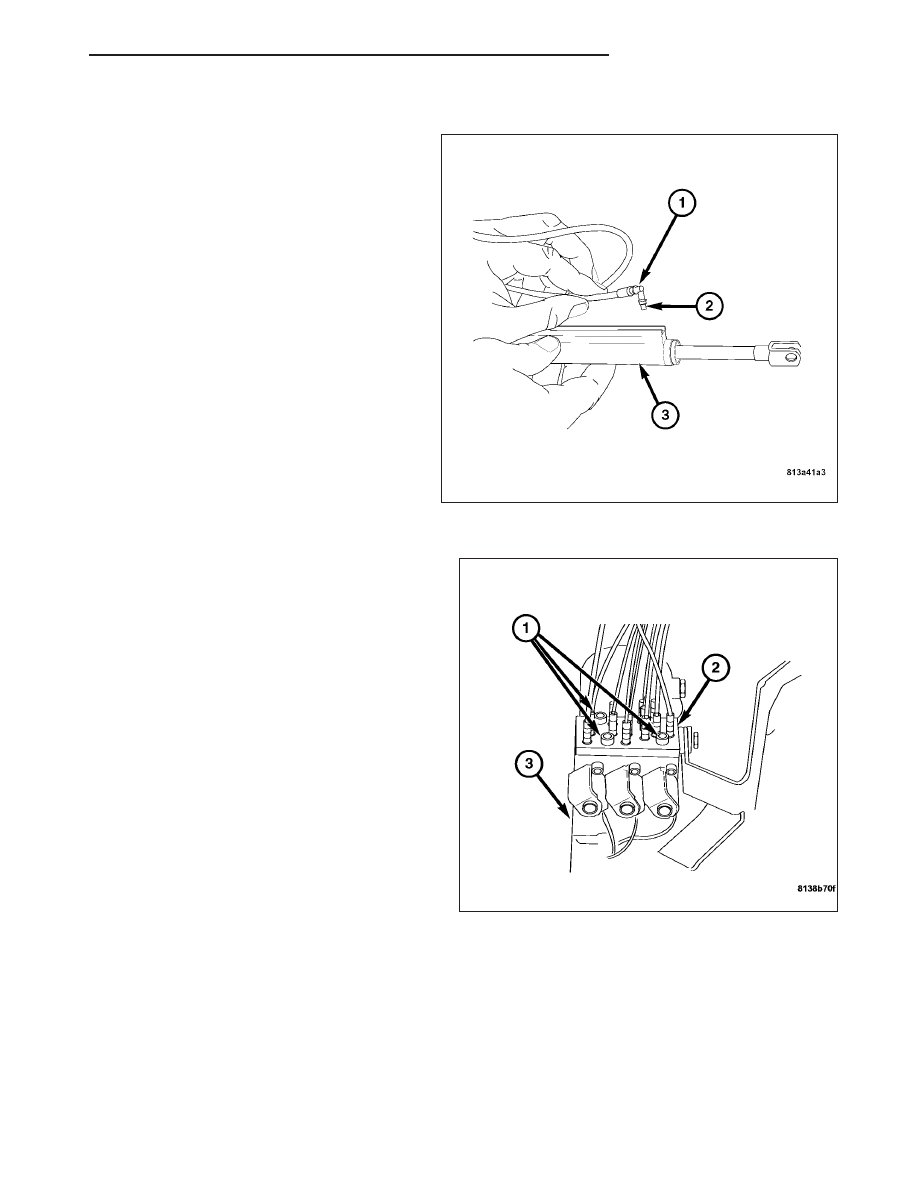

1. Slide the hydraulic line retaining clip (2) out of the groove in the hydraulic cylinder.

2. Remove the hydraulic line (1) from the hydraulic

cylinder (3).

Note: If necessary, use a small pick to remove
the O-ring from the hydraulic cylinder.

3. Remove the O-ring from the hydraulic cylinder

(3).

4. Remove the bolts (1) from the hydraulic line retain-

ing plate (2).

5. Carefully separate the hydraulic lines from the

power top hydraulic assembly (3).

ZH

CONVERTIBLE TOP

23 - 509

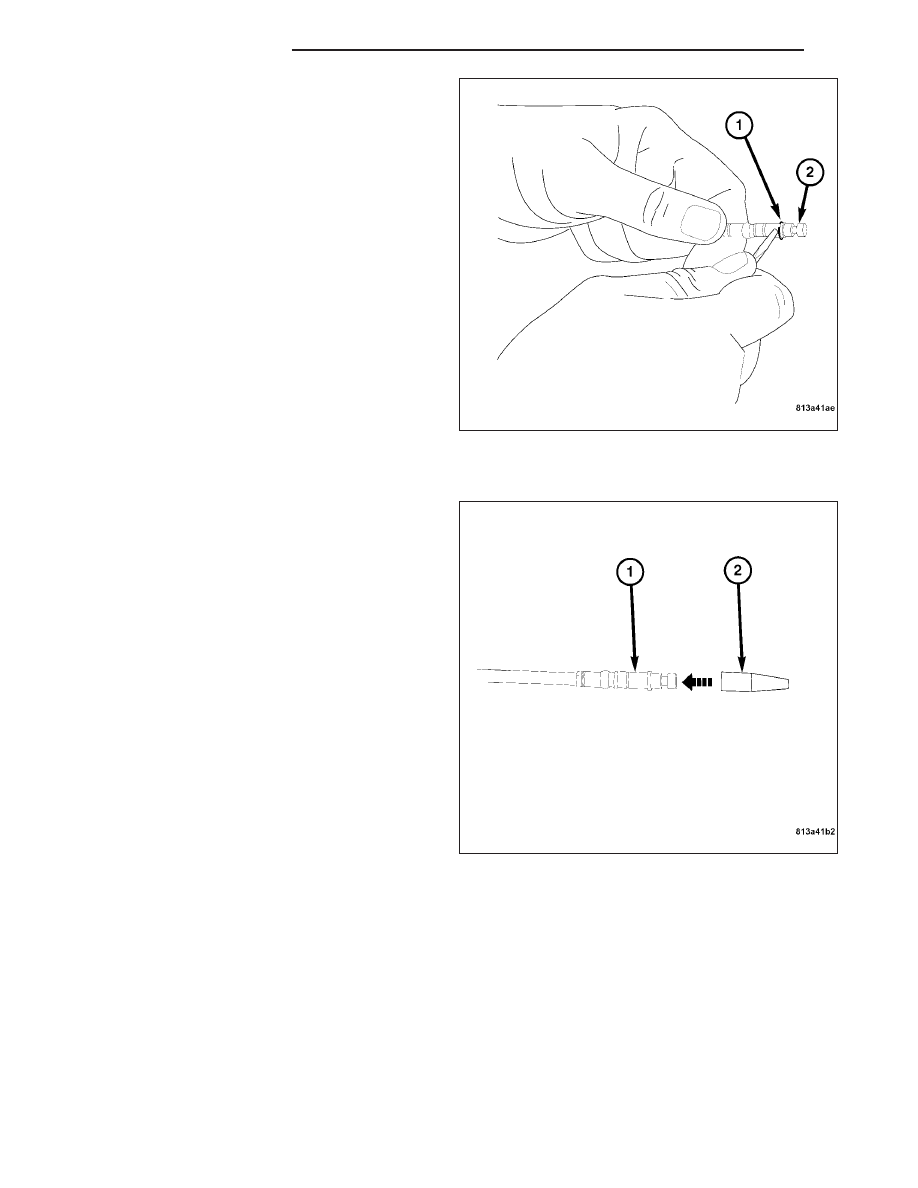

6. Carefully pry the metal snap ring (1) from the end

of the hydraulic line (2).

7. Slide the hydraulic line out of the retaining plate.

8. Remove the hydraulic line from the vehicle.

INSTALLATION

Note: The hydraulic lines must be replaced in
pairs.

Note: Always replace all O-rings and metal snap
rings when servicing the hydraulic lines.

1. Starting from the pump side of the hydraulic line

(straight coupler), insert the new hydraulic line
through the proper hole location on the line reten-
tion plate.

Note: The hydraulic line must be inserted into the
proper cavity of the pump.

2. Slide the cone mechanism of Special Tool 9108 (2)

onto the coupling end of the hydraulic line (1).
