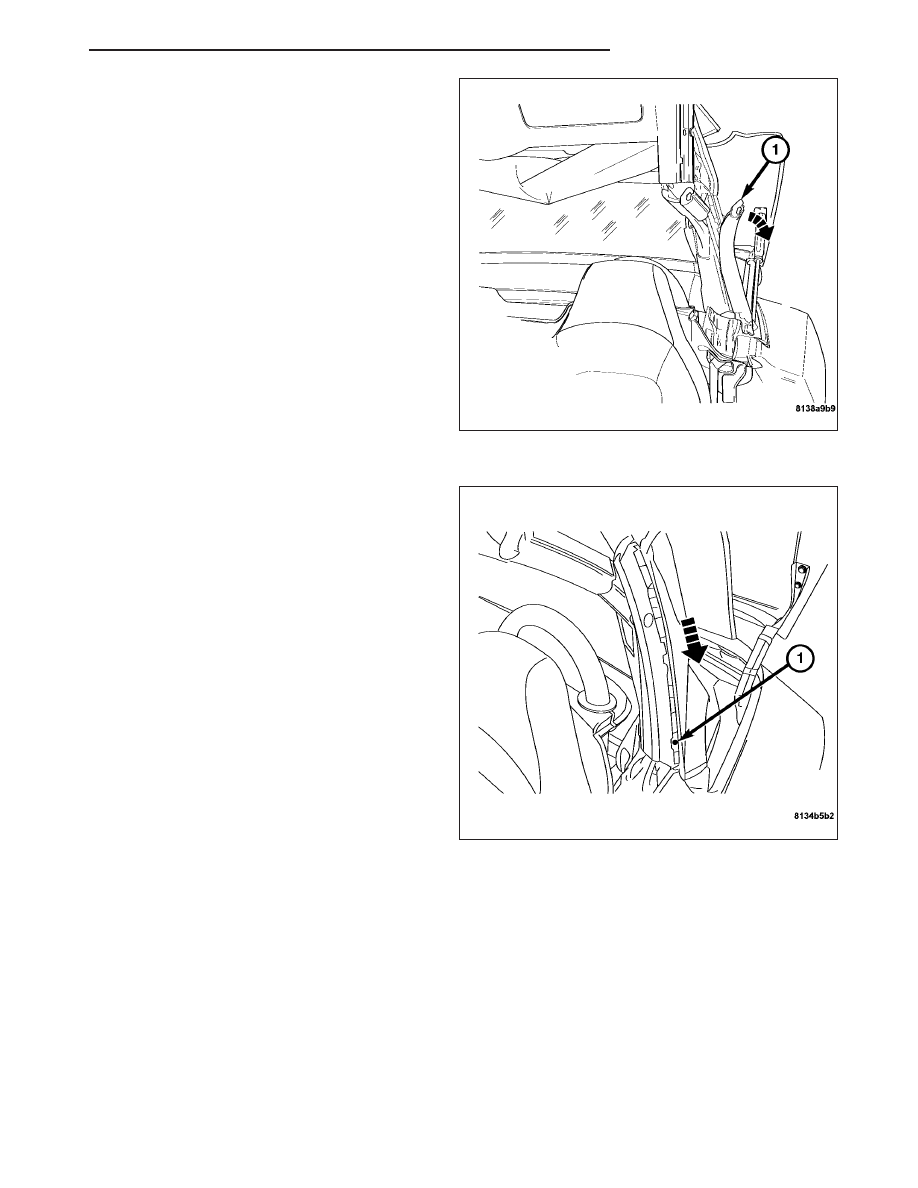

12. Remove the rear weather strip (1) from the cover

side retainer (left side shown, right side similar).

13. Drill out the cover side retaining rivets (1).

14. Release the cover side retainers from the rear

bow support by sliding the cover down and then
out (left side shown, right side similar).

ZH

CONVERTIBLE TOP

23 - 499

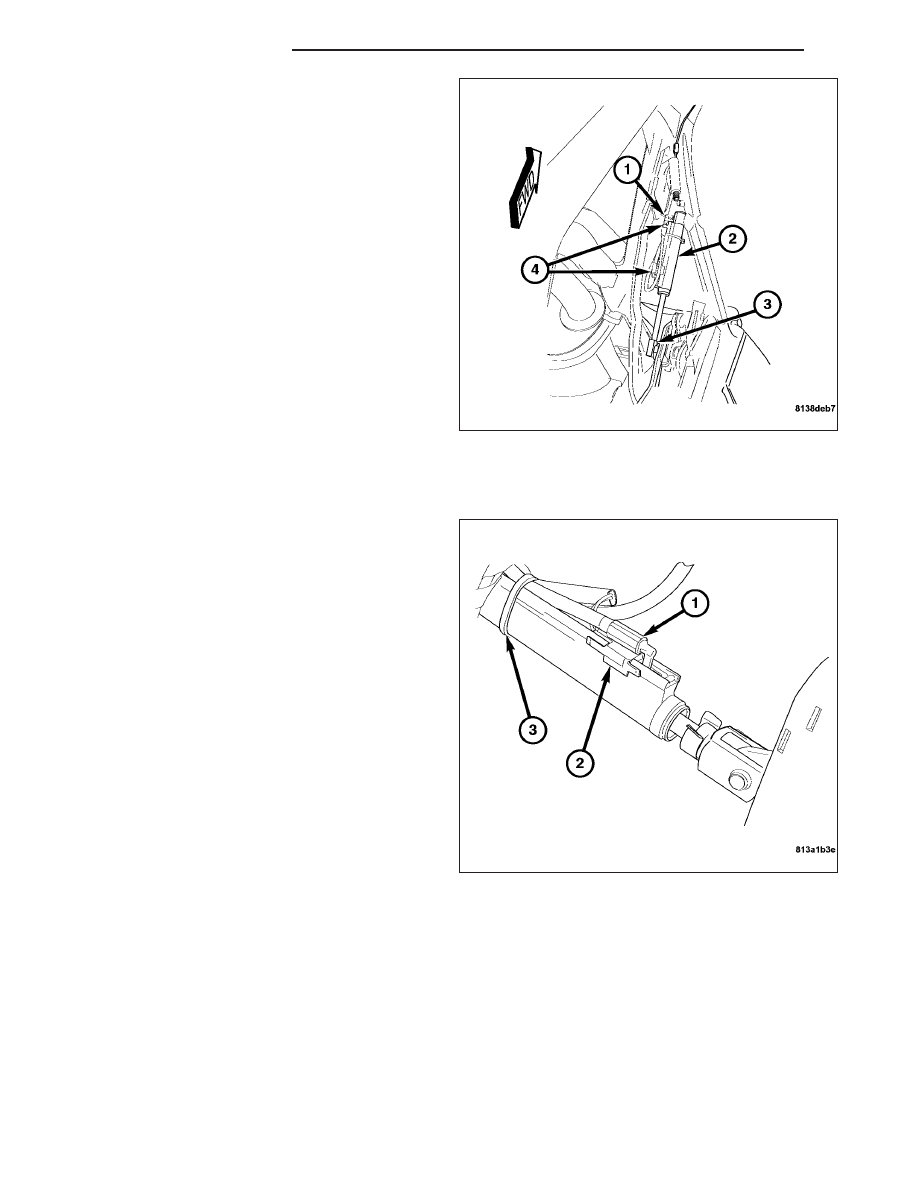

15. Disconnect the hydraulic lines (4) from the cylin-

der (2).

16. Remove the travel sensors from the rear bow cyl-

inder (left side only).

17. Remove the upper and lower retainers (1 and 3)

and remove the cylinder from the top frame
assembly (right side shown, left side similar).

REMOVAL - CYLINDER TRAVEL SENSOR

Note: If a main cylinder or rear bow cylinder travel
sensor is faulty, all of the main and rear bow cyl-
inder travel sensors must be replaced.

1. Remove the plastic tie wrap (3) from the hydraulic

cylinder.

2. Rotate the hydraulic line (1) on the hydraulic cylin-

der in order to gain access to the travel sensor.

Note: The travel sensor is retained by a pressed
fit. To remove the travel sensor, grasp the sensor
and gently pry the sensor from the hydraulic cyl-
inder housing.

3. Remove the travel sensor (2) from the hydraulic

cylinder.

23 - 500

CONVERTIBLE TOP

ZH

INSTALLATION

INSTALLATION - TONNEAU COVER CYLINDER

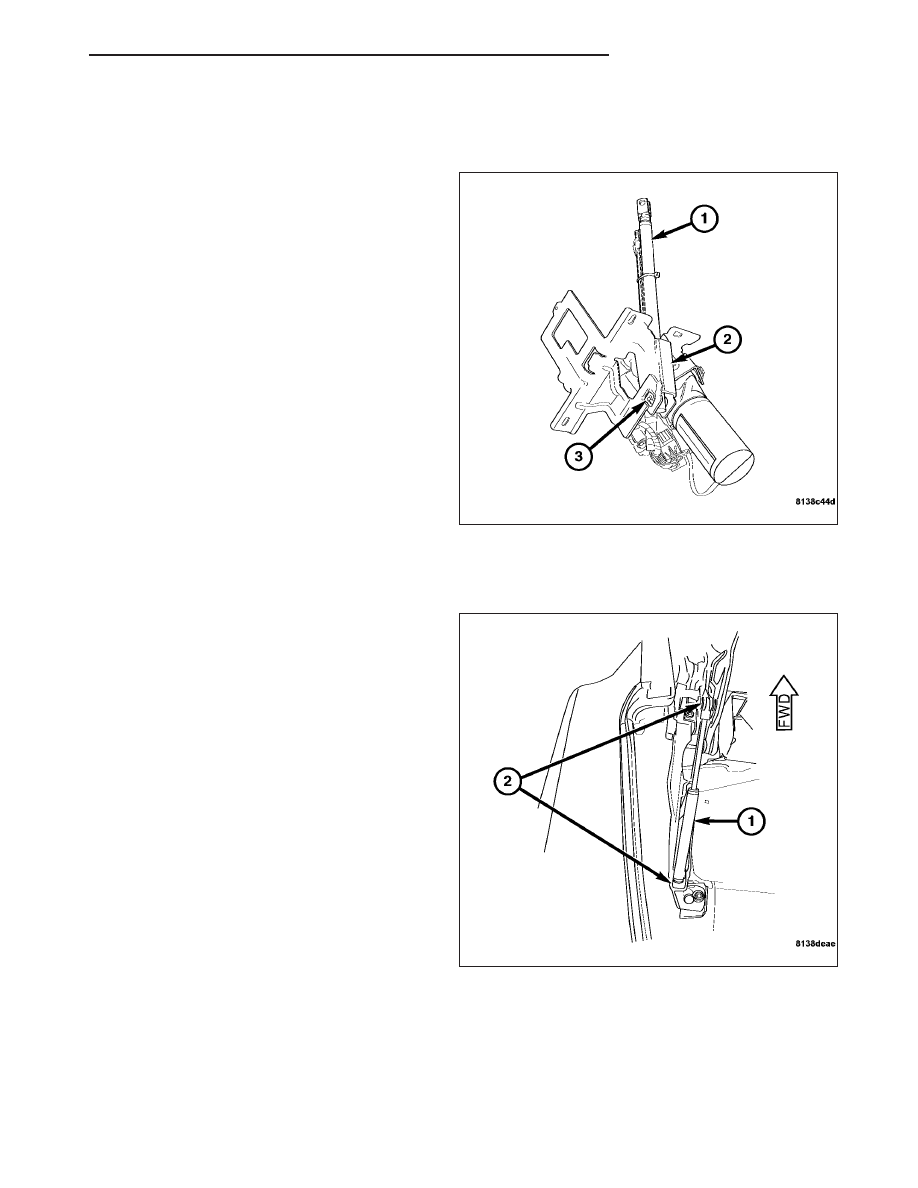

1. Install tonneau cover cylinder (1) to pump bracket

(2) and install the lower retainer (3).

Note: Be sure to use new retainers and O-rings
when installing hydraulic lines to the cylinder.

2. Connect hydraulic lines to cylinder with new retain-

ers.

3. Connect both travel sensors to the cylinder.

4. Install the hydraulic pump assembly (Refer to 23 -

BODY/CONVERTIBLE

TOP/HYDRAULIC

PUMP

MOTOR - INSTALLATION).

5. Install the left side trunk trim panel.

6. Connect the negative battery cable.

INSTALLATION - MAIN CYLINDER

1. Install the travel sensors on the cylinder (left side

only).

2. Connect the hydraulic lines to the cylinder with a

new O-rings and retainers.

3. Position the main cylinder (1) into the top frame

assembly and install the retainers (2).

4. Lower the tonneau cover manually and relatch the

rear bow (Refer to 23 - BODY/CONVERTIBLE TOP
- STANDARD PROCEDURE).

5. Connect the negative battery cable.

ZH

CONVERTIBLE TOP

23 - 501

INSTALLATION - REAR BOW CYLINDER

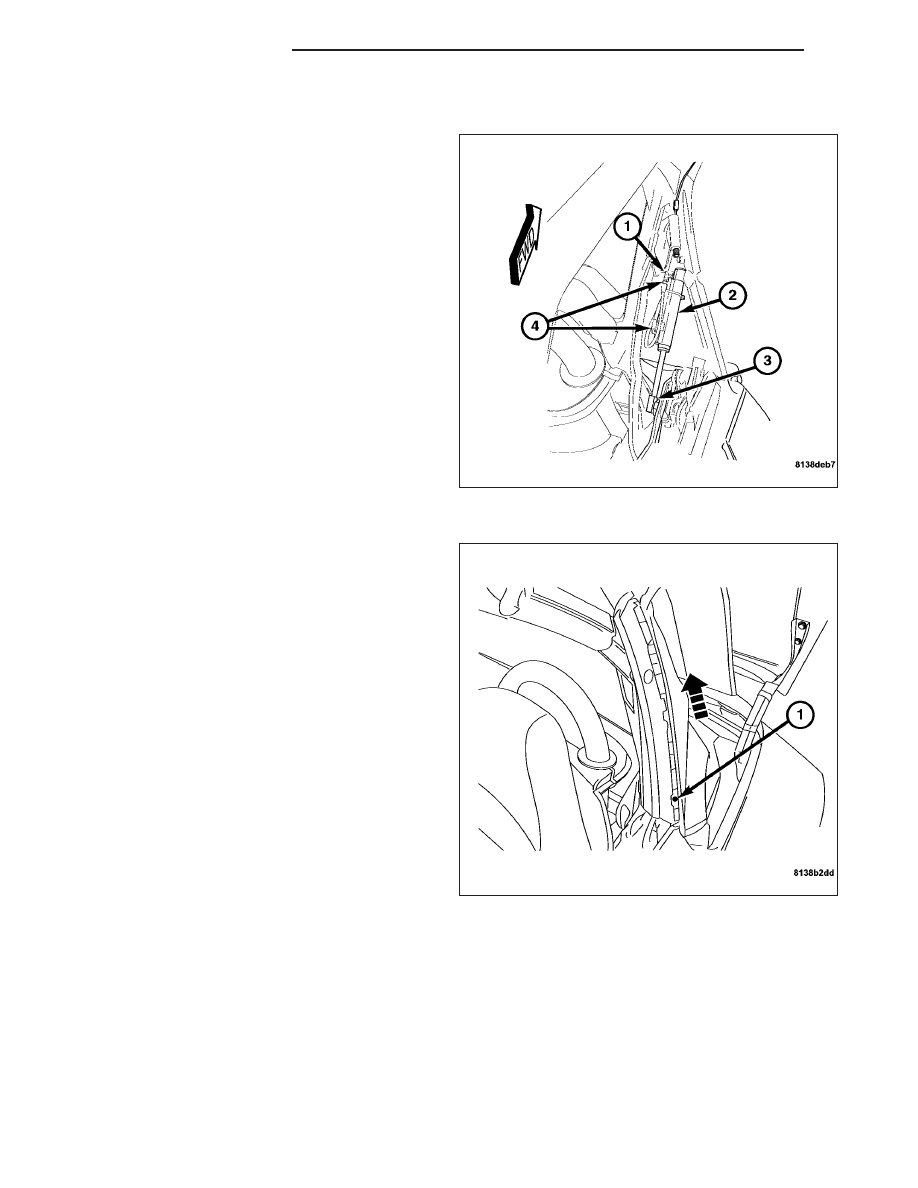

1. Install the rear bow cylinder (2) into the top frame

and install the retainers (1 and 3) (right side
shown, left side similar).

2. Connect the travel sensors to the cylinder (4) (left

side only).

3. Connect the hydraulic lines to the cylinder using

new O-rings and retainers.

4. Install the cover side retainers to the top frame by

sliding the retainer into the frame and pushing up
to lock into place (left side shown, right side simi-
lar).

5. Install new retaining rivet (1) (left side shown, right

side similar).
