6. Install both rear side weather strips (1) (left side

shown, right side similar).

7. Install the cover support cables (1) into the cover

(2) (left side shown, right side similar).

ZH

CONVERTIBLE TOP

23 - 503

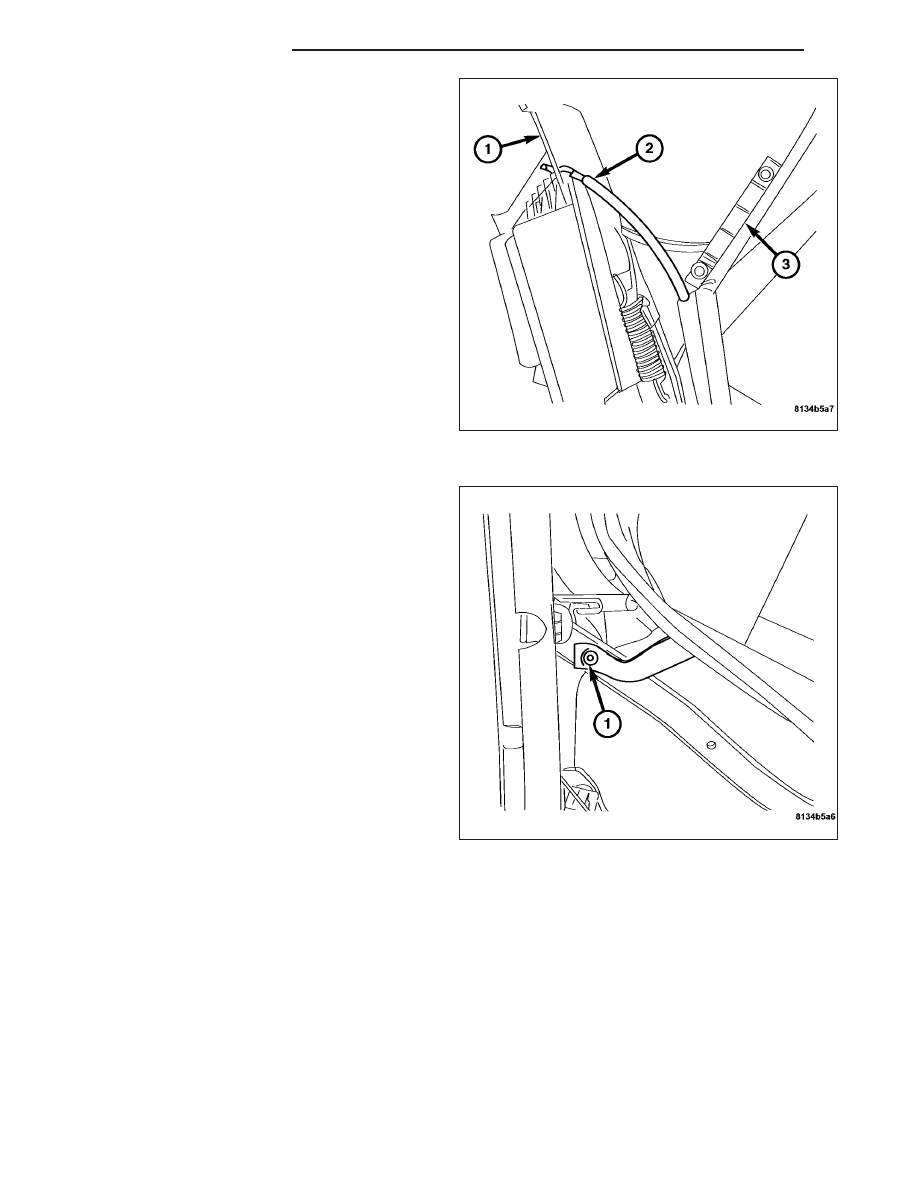

8. Connect both of the front cover support cables (2)

to the front bow (1).

9. Manually place the top in the upright position.

10. Attach the front cover retaining straps with new

rivets (1) (one each side) (left side shown, right
side similar).

23 - 504

CONVERTIBLE TOP

ZH

11. Install the top to the front bow.

12. Lower the top assembly into the storage area.

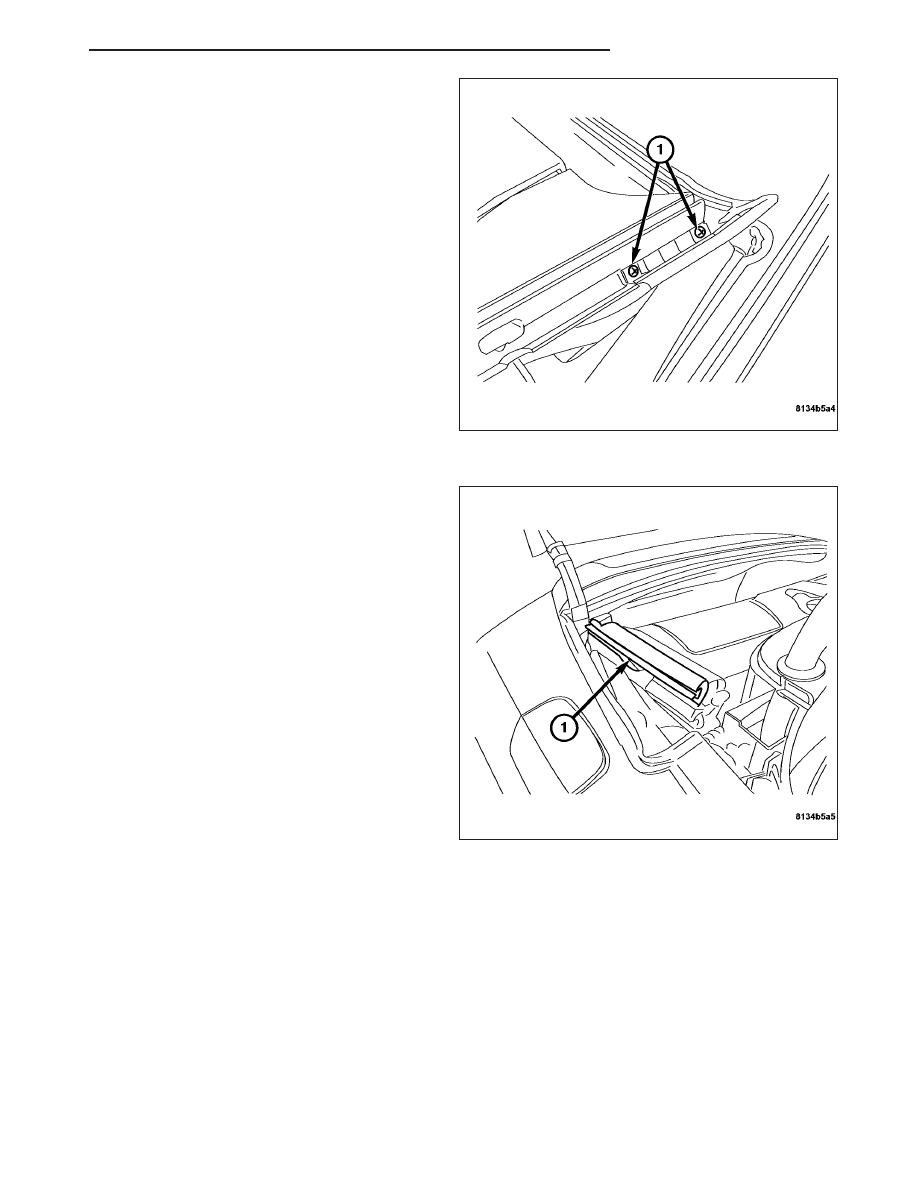

13. Install the front bow side cover retainer screws (1)

(left side shown, right side similar).

14. Install the front side weather strips (1) (right side

shown, left side similar).

ZH

CONVERTIBLE TOP

23 - 505

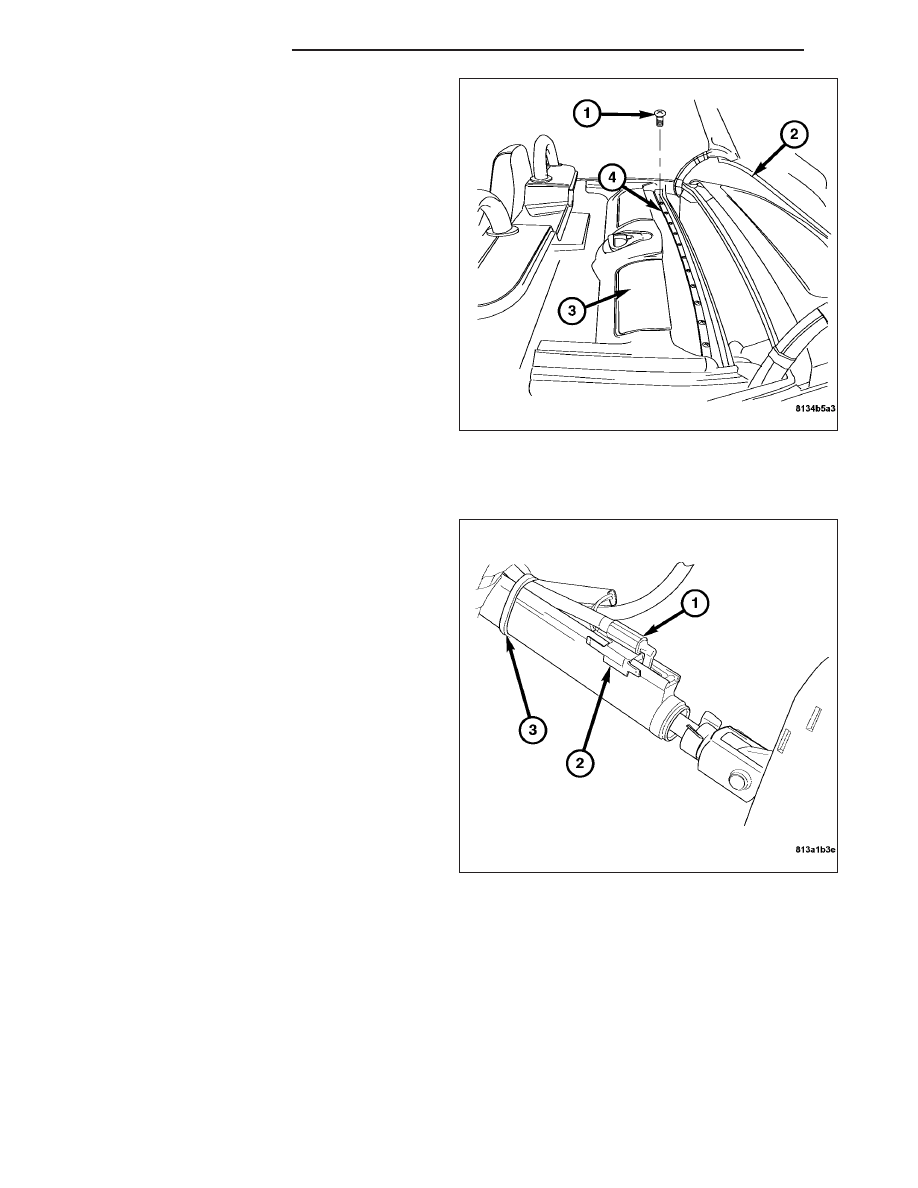

15. Install the front cover retainer (4) and retaining

screws (1).

16. Lower tonneau cover down and manually lock into

place (Refer to 23 - BODY/CONVERTIBLE TOP -
STANDARD PROCEDURE).

17. Connect the negative battery cable.

INSTALLATION - CYLINDER TRAVEL SENSOR

1. Install the travel sensor (2) to the hydraulic cylin-

der.

Note: The travel sensor is retained by a pressed
fit. To install the travel sensor, gently press the
sensor into the hydraulic cylinder housing.

2. Rotate the hydraulic line (1) on the hydraulic cylin-

der, and tuck the line into the groove on the cylin-
der housing.

3. Tie wrap the hydraulic line to cylinder housing

using a plastic tie wrap (3).

23 - 506

CONVERTIBLE TOP

ZH
