LIFT REAR BOW (CLOSE TOP)

ZH

CONVERTIBLE TOP

23 - 475

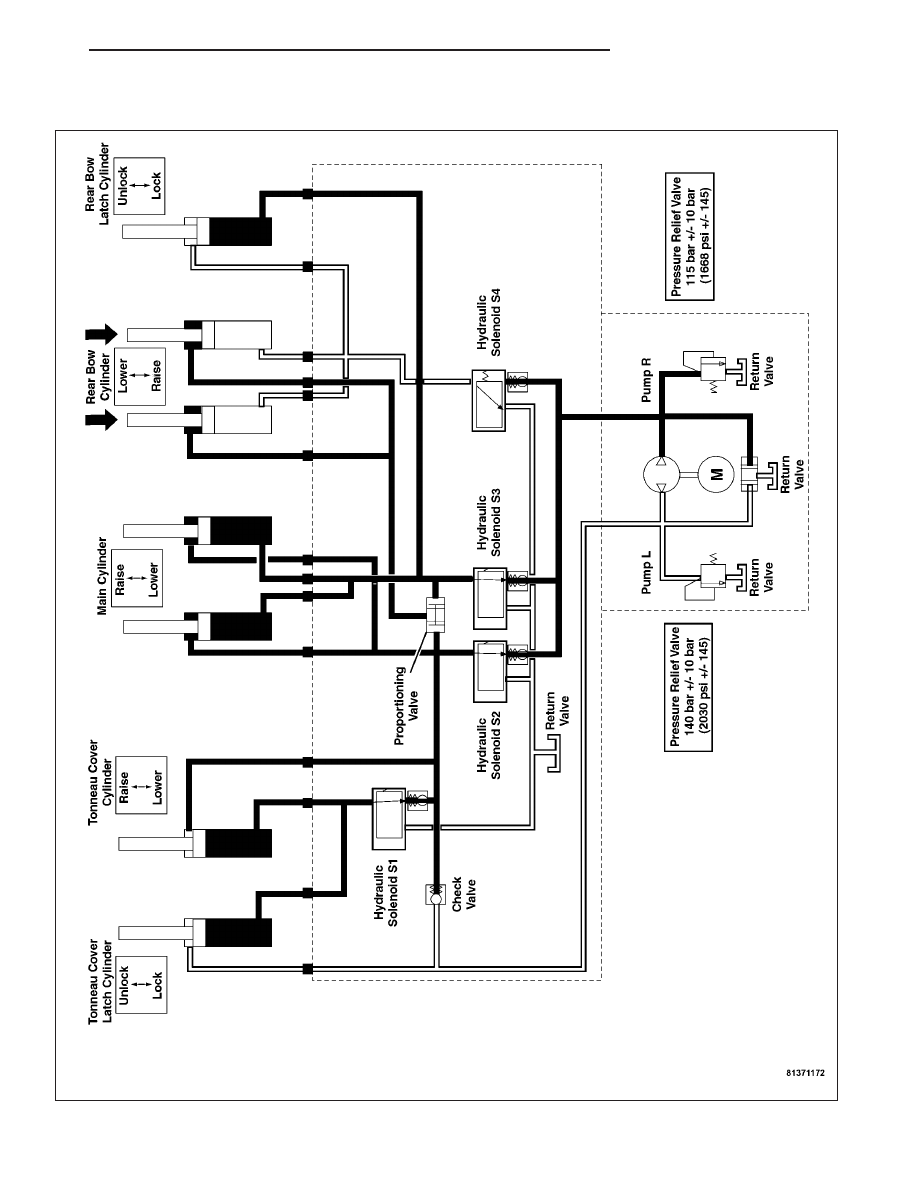

When the PTCM senses that the main cylinders have closed the top by the main cylinder travel sensors (rod side),
the PTCM energizes the Right Rotation Relay and the Hydraulic Solenoids S2, S3, and S1. The Power Top Hydrau-
lic Assembly delivers hydraulic fluid to the following areas:

•

Hydraulic fluid is delivered through Hydraulic Solenoid S3 to the base side of the rear bow latch cylinder to
keep the rear bow unlocked.

•

Hydraulic fluid is delivered through Hydraulic Solenoids S2 and S3 to both sides of the main cylinders to sta-
bilize the top while the rear bow cylinders raise the rear bow.

•

Hydraulic fluid is delivered through Hydraulic Solenoids S2 and then S1 to the rod side and base side of the
tonneau cover cylinder and the base side of the tonneau cover latch cylinder to stabilize the cover while the
rear bow cylinders raise the rear bow out of the cargo compartment.

•

Hydraulic fluid is delivered through Hydraulic Solenoids S3 and S2, which equalizes the pressure on the pro-
portioning valve and allows hydraulic fluid to the rod side of the rear bow cylinders to lift the rear bow.

23 - 476

CONVERTIBLE TOP

ZH

CLOSE AND LOCK TONNEAU COVER (CLOSE TOP)

ZH

CONVERTIBLE TOP

23 - 477

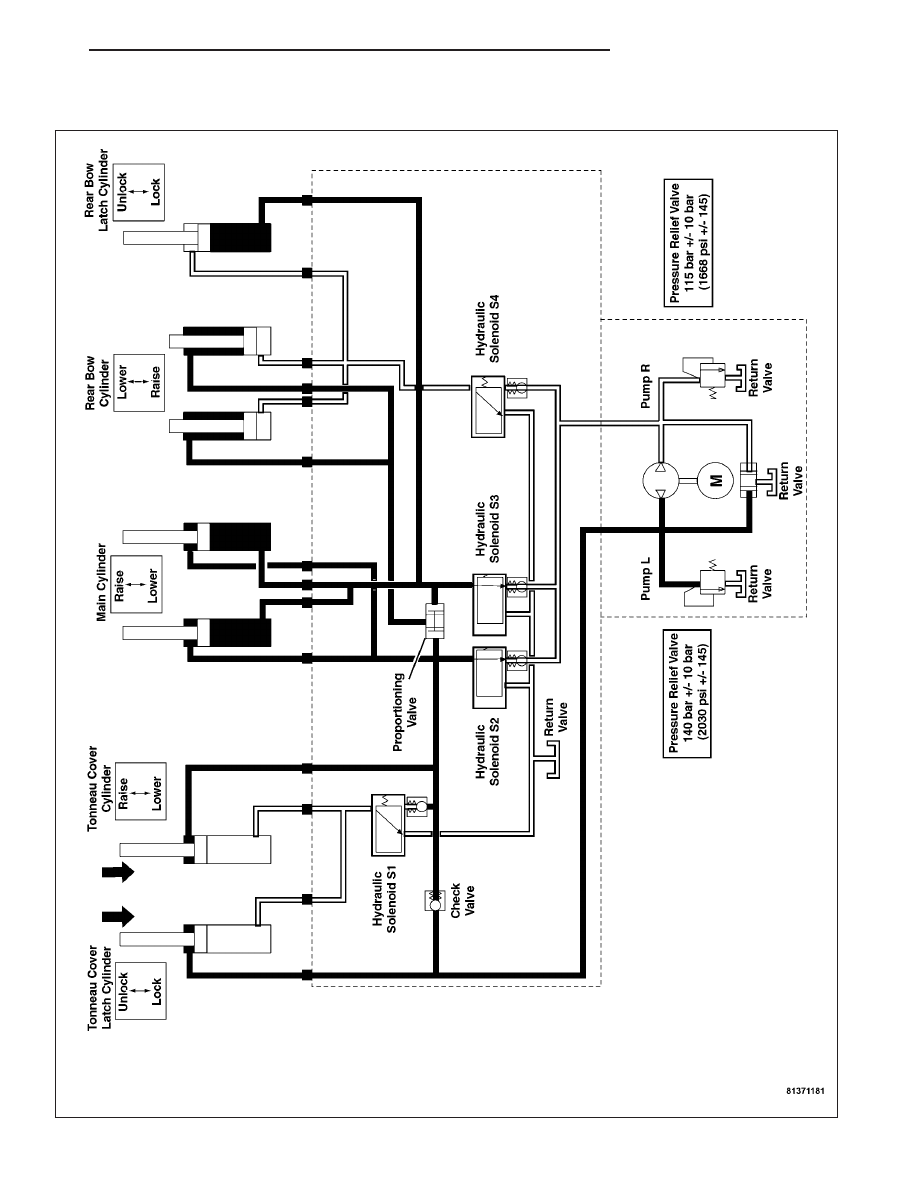

When the PTCM senses that the rear bow has been raised out of the cargo compartment by the rear bow travel
sensor (base side), the PTCM energizes the Left Rotation Relay and the Hydraulic Solenoids S2 and S3. The
Power Top Hydraulic Assembly delivers hydraulic fluid to the following areas:

•

Hydraulic Solenoids S2 and S3 are activated to lock hydraulic fluid to both sides of the Main cylinders, the
base side of the Rear Bow Latch cylinder, and the rod side of both Rear Bow cylinders to stabilize the top
while the tonneau cover is lowered and locked.

•

Hydraulic fluid is delivered to the rod side of the tonneau cover cylinder and tonneau cover latch cylinder to
lower and lock down the tonneau cover.
