LOWER AND LATCH REAR BOW (CLOSE TOP)

ZH

CONVERTIBLE TOP

23 - 479

When the PTCM senses that the tonneau cover has been lowered and locked down by the tonneau cover travel
sensor (base side) and the tonneau cover switch, the PTCM energizes the Right Rotation Relay and the Hydraulic
Solenoid S4. The Power Top Hydraulic Assembly delivers hydraulic fluid to the following areas:

•

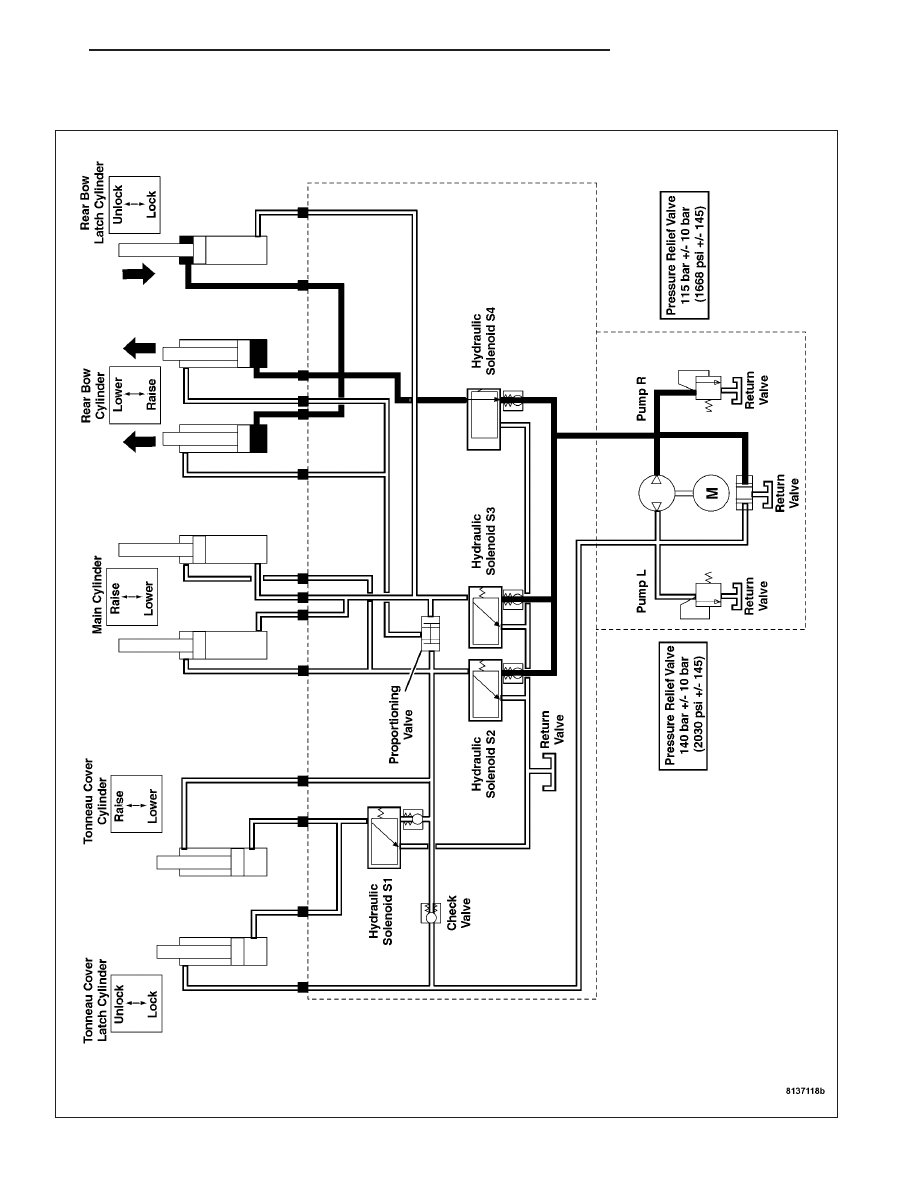

Hydraulic fluid is delivered through Hydraulic Solenoid S4 to the base side of both rear bow cylinders to lower
the rear bow onto the tonneau cover.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S4 to the rod side of the rear bow latch cylinder to lock
down the rear bow.

23 - 480

CONVERTIBLE TOP

ZH

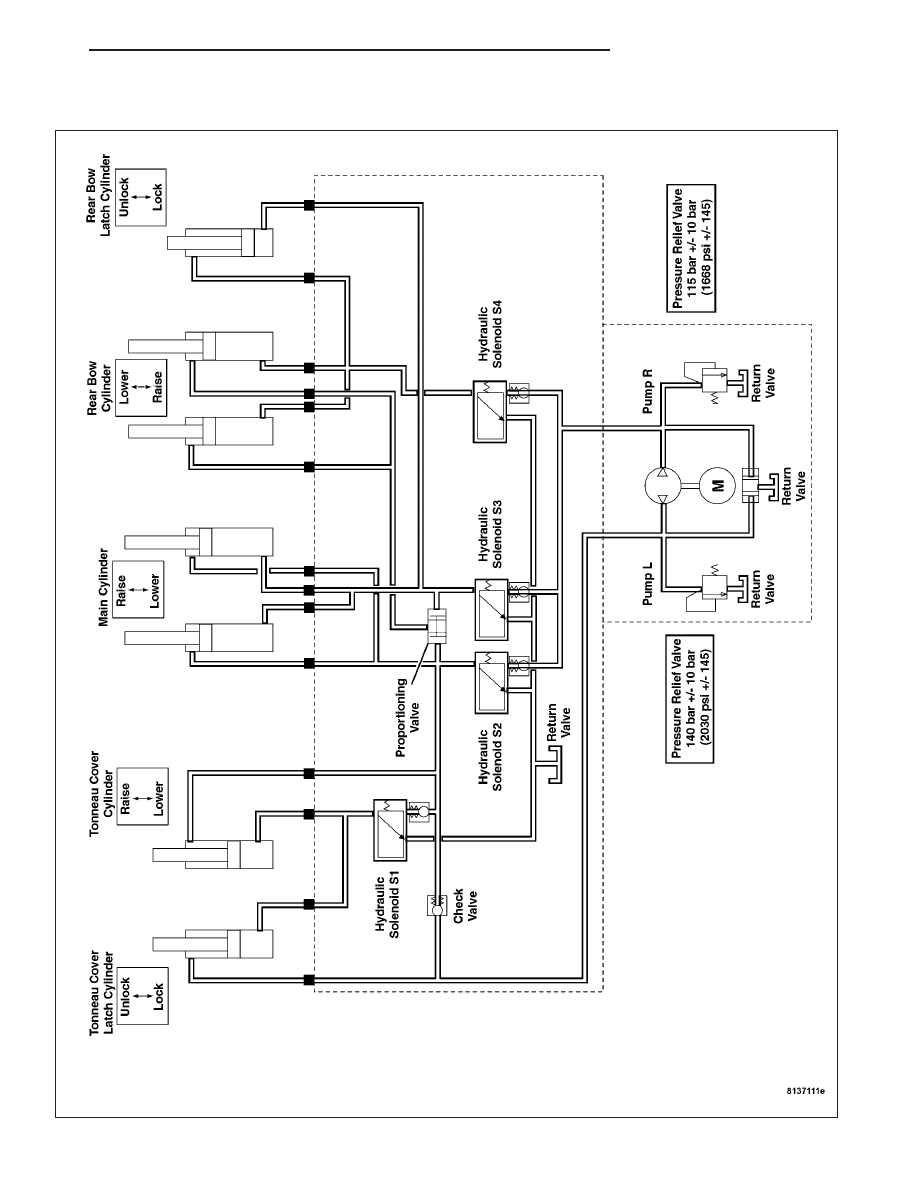

CONVERTIBLE TOP CLOSED

ZH

CONVERTIBLE TOP

23 - 481

When the PTCM senses that the rear bow has been lowered and locked by the rear bow travel sensor and the rear
bow switch, all hydraulic pressure is released.

STANDARD PROCEDURE

STANDARD PROCEDURE - RELIEVING HYDRAULIC PRESSURE

Note: The hydraulic pressure must be relieved before the top can manually be raised or lowered.

1. Turn the ignition to the “ON” position.

2. Push down on the convertible top switch and hold in that position.

3. Turn the ignition “OFF” and continue to push down on the switch 5 seconds.

4. After 5 seconds the hydraulic system pressure will be relieved.

STANDARD PROCEDURE - MANUALLY LOWER TOP

Note: The pressure from the top hydraulic system
must be relieved before attempting to manually
lower top (Refer to 23 - BODY/CONVERTIBLE TOP
- STANDARD PROCEDURE).

Note: Make sure the rear cargo compartment
divider is secured in its vertical position.

1. Lower the windows and open the doors.

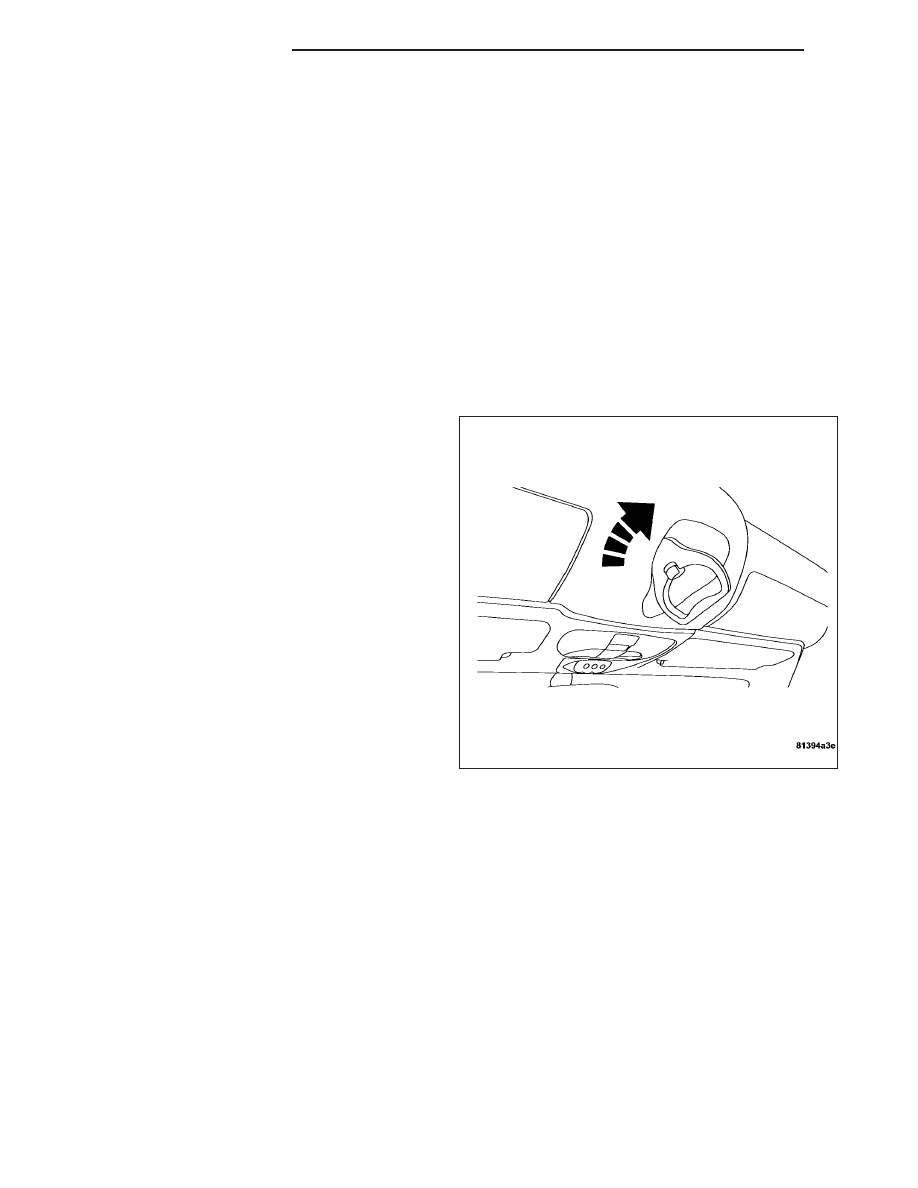

2. Unlock the top from the windshield header by

pushing the release handle button, pulling the han-
dle down and turning it clockwise just past a quar-
ter turn.
