UNLOCK AND OPEN TONNEAU COVER (CLOSE)

ZH

CONVERTIBLE TOP

23 - 471

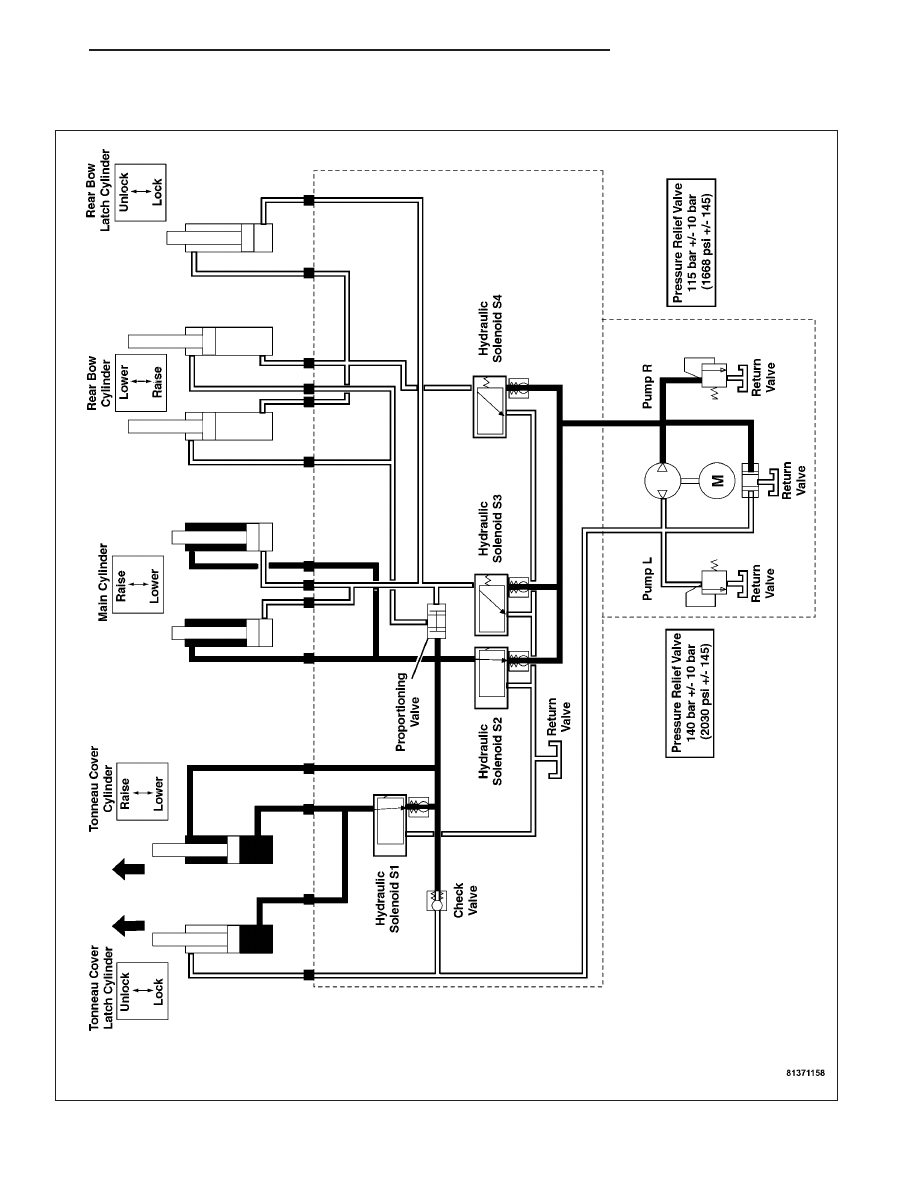

When the PTCM senses that the power top Switch is pressed to close the top, the PTCM energizes the Right
Rotation Relay and the Hydraulic Solenoids S1, and S2. The Power Top Hydraulic Assembly delivers hydraulic fluid
to the following areas:

•

Hydraulic fluid is delivered through Hydraulic Solenoid S2 to the rod side of both main cylinders to stabilize the
top while the tonneau cover unlocks and opens.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S2 and then S1 to the base side of the tonneau cover
latch cylinder to unlock the tonneau cover.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S2 and then S1 to both sides of the tonneau cover
cylinder to lift the tonneau cover. Even though there is hydraulic pressure on both sides of the tonneau cover
cylinder, the cylinder slowly moves to open the tonneau cover because there is a greater surface area on the
base side of the cylinder than the rod side.

23 - 472

CONVERTIBLE TOP

ZH

CLOSING CONVERTIBLE TOP (CLOSE TOP)

ZH

CONVERTIBLE TOP

23 - 473

When the PTCM senses that the tonneau cover has been lifted by the tonneau cover travel sensor (rod side), the
PTCM energizes the Right Rotation Relay and the Hydraulic Solenoids S1, and S3. The Power Top Hydraulic
Assembly delivers hydraulic fluid to the following areas:

•

The PTCM actuates Hydraulic Solenoid S1 to stabilize the tonneau cover cylinder and latch cylinder by locking
the hydraulic fluid on the base side of the cylinders.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S3 to the base side of the rear bow latch cylinder to
keep the latch unlocked.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S3 to the base side of both main cylinders to raise the
top out of the cargo compartment.

23 - 474

CONVERTIBLE TOP
