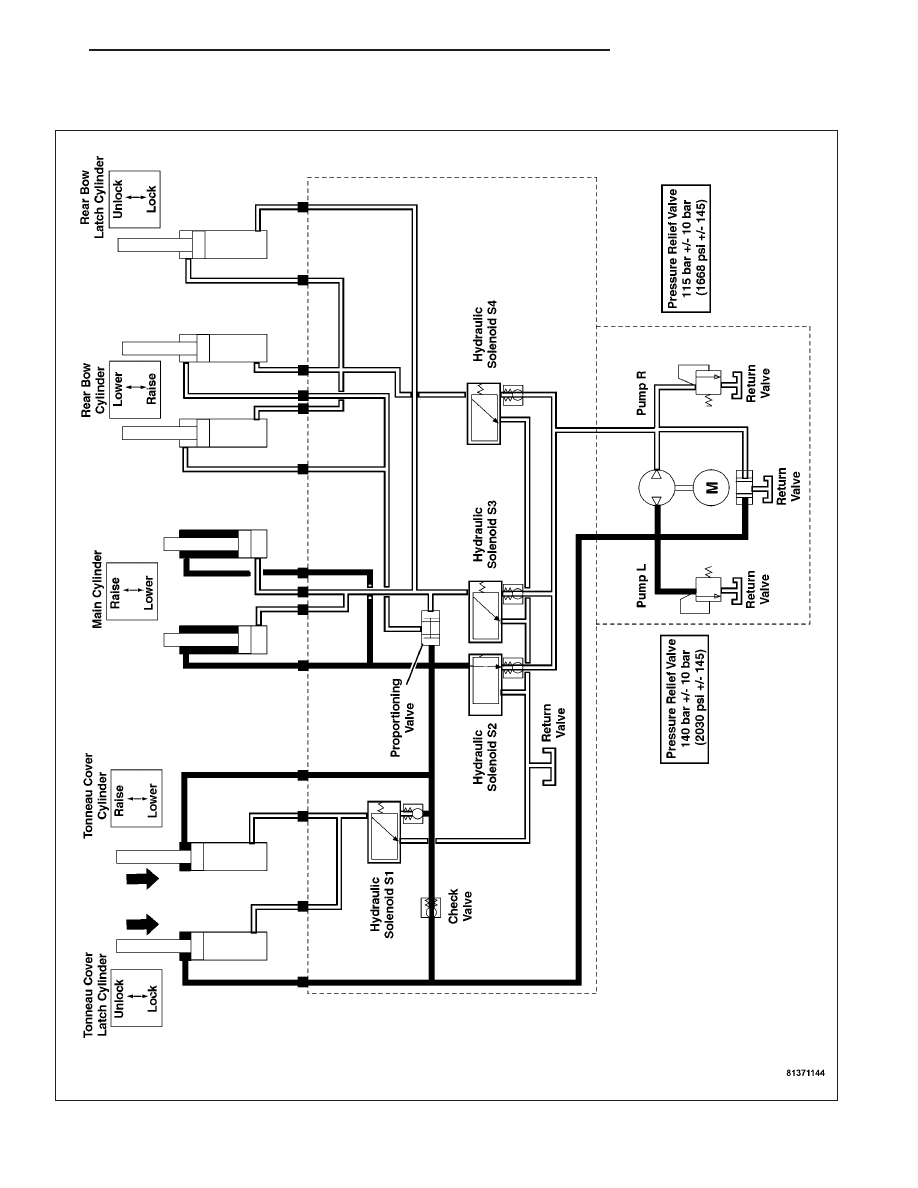

CLOSE AND LOCK TONNEAU COVER (OPEN TOP)

ZH

CONVERTIBLE TOP

23 - 467

When the PTCM senses that the top has been lowered into the cargo compartment by the main cylinder travel
sensor (base side), the PTCM energizes the Left Rotation Relay, and the Hydraulic Solenoid S2 is activated to block
hydraulic fluid. The Power Top Hydraulic Assembly delivers hydraulic fluid to the following areas:

•

Hydraulic fluid is delivered to the rod side of both main cylinders to stabilize the top in the cargo compartment
as the tonneau cover is lowered and locked.

•

Hydraulic fluid is delivered to the rod side of the tonneau cover cylinder and the tonneau cover latch cylinder
to lower and lock down the tonneau cover.

23 - 468

CONVERTIBLE TOP

ZH

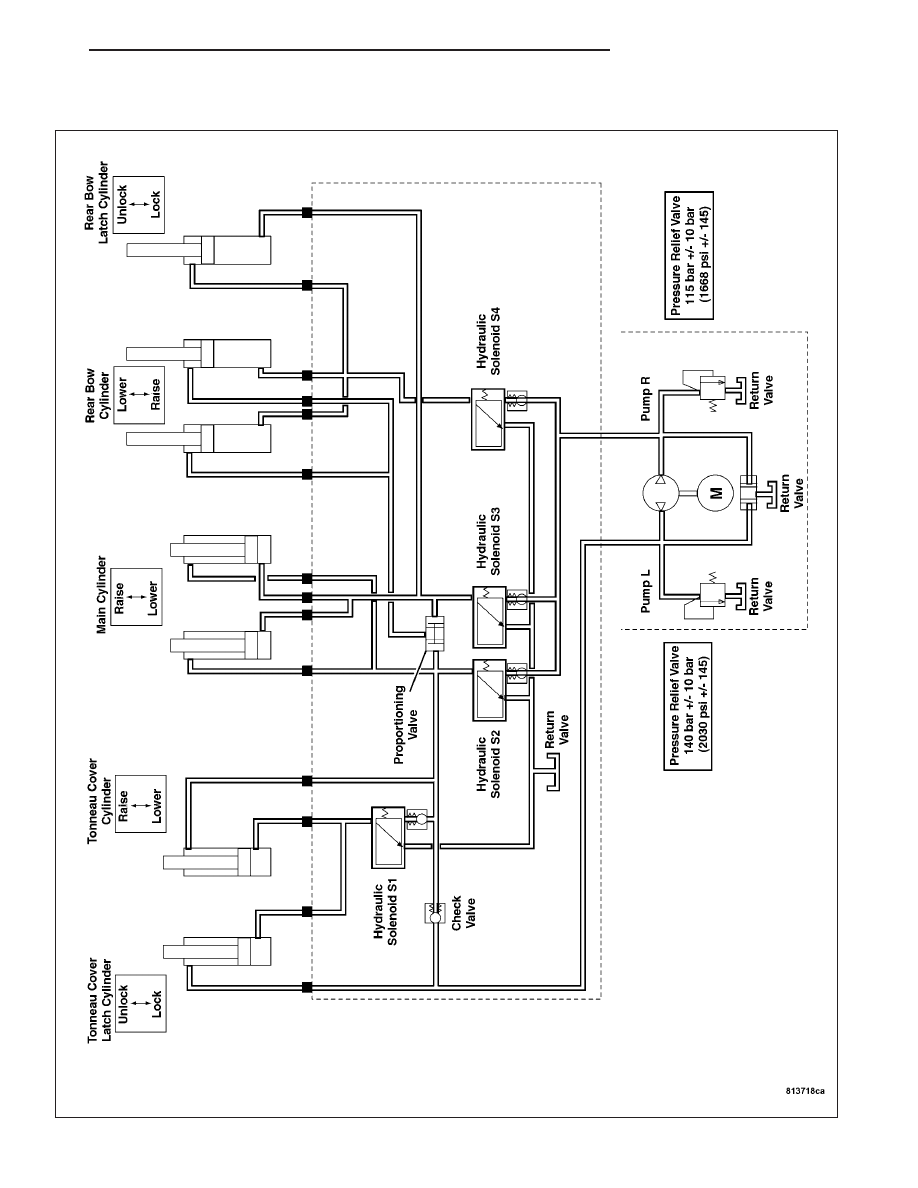

CONVERTIBLE TOP OPEN

ZH

CONVERTIBLE TOP

23 - 469

When the PTCM senses that the tonneau cover has been lowered and locked by the tonneau cover cylinder travel
sensor and the tonneau cover switch, the PTCM sends a signal over the CAN B BUS to the instrument cluster to
chime indicating that lowering the convertible top is complete.
