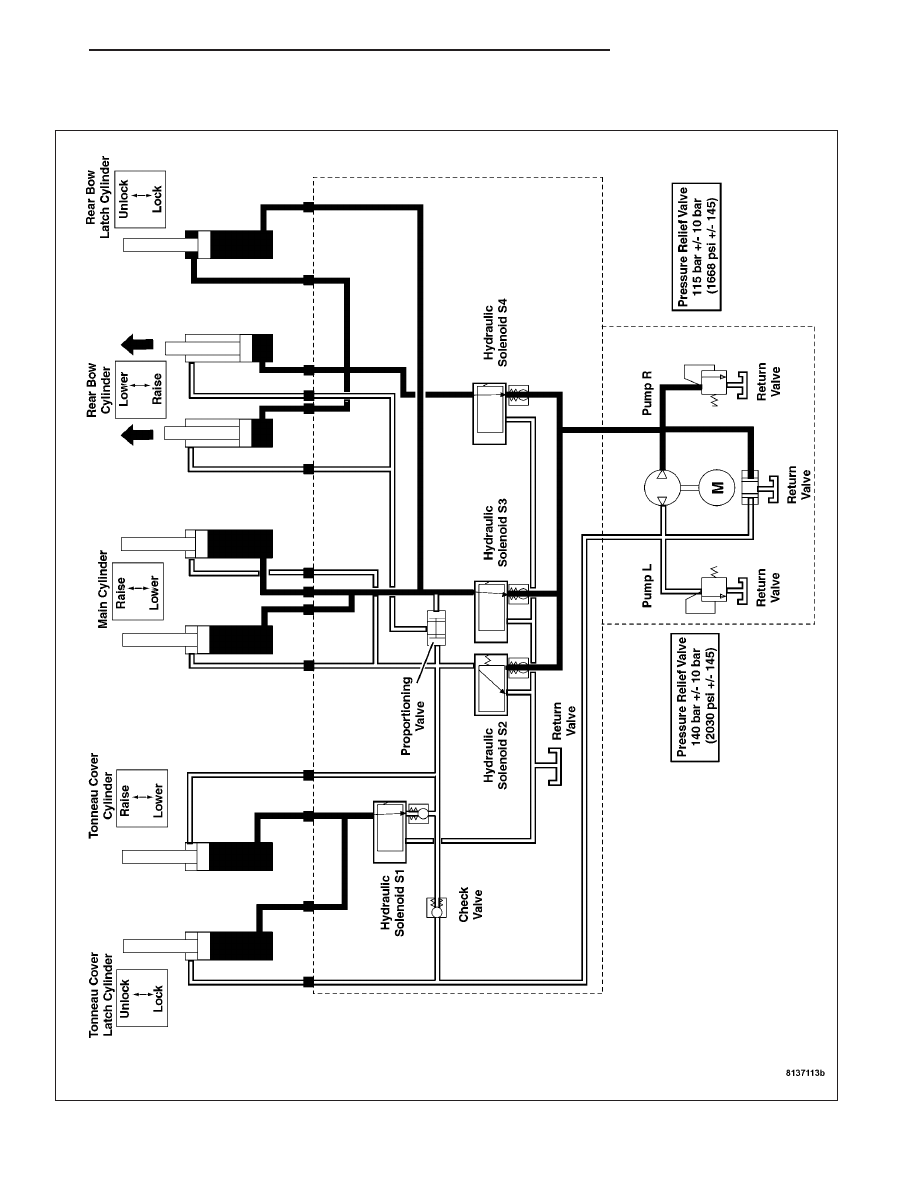

LOWER REAR BOW (OPEN TOP)

ZH

CONVERTIBLE TOP

23 - 463

When the PTCM senses that the tonneau cover is up all the way by the tonneau cover cylinder travel sensor (rod
side), the PTCM energizes the Right Rotation Relay and the Hydraulic Solenoids S1, S3, and S4. The Power Top
Hydraulic Assembly delivers hydraulic fluid to the following areas:

•

Hydraulic fluid is delivered through Hydraulic Solenoids S3 and S4 to the rod and base side of the rear bow
latch cylinder to keep the latch unlocked.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S3 to the base side of the main cylinders to stabilize the
top while the rear bow moves into the cargo compartment.

•

Hydraulic Solenoid S1 is activated and holds the hydraulic fluid in the base of both tonneau cover and latch
cylinders to stabilize the tonneau cover while the rear bow is being lowered into the cargo compartment.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S4 to the base side of both rear bow cylinders to lower
the rear bow into the cargo compartment.

23 - 464

CONVERTIBLE TOP

ZH

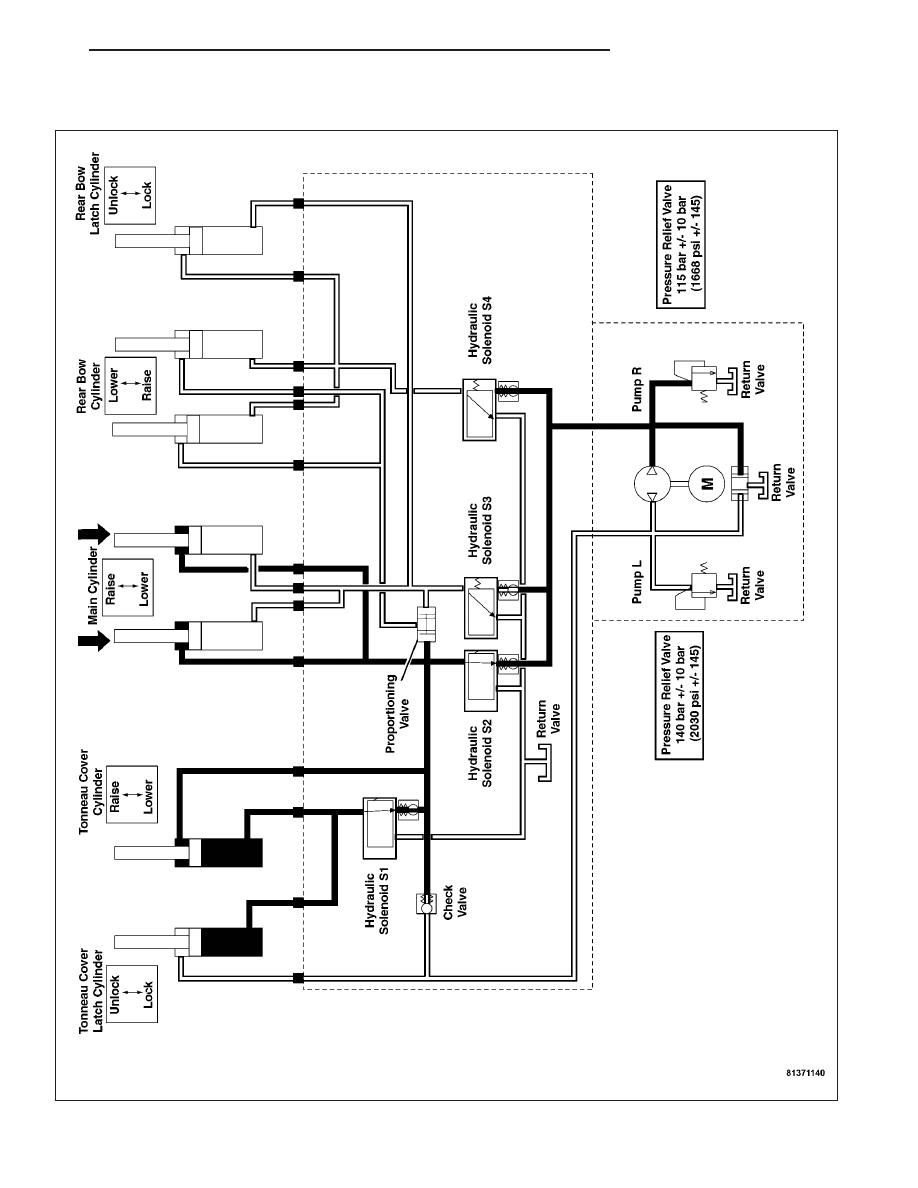

OPENING CONVERTIBLE TOP (OPEN TOP)

ZH

CONVERTIBLE TOP

23 - 465

When the PTCM senses that the rear bow has been lowered in the cargo compartment by the rear bow cylinder
travel sensor (rod side), the PTCM energizes the Right Rotation Relay and the Hydraulic Solenoids S1, and S2. The
Power Top Hydraulic Assembly delivers hydraulic fluid to the following areas:

•

Hydraulic fluid is delivered through Hydraulic Solenoid S2 and then S1 to the rod and base side of the tonneau
cover cylinder and the base side of the tonneau cover latch cylinder to stabilize the tonneau cover and latch
cylinder while the main cylinders lower the top into the cargo compartment.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S2 to the rod side of both main cylinders to lower the
top into the cargo compartment.

23 - 466

CONVERTIBLE TOP

ZH
