OPERATION

ZH

CONVERTIBLE TOP

23 - 455

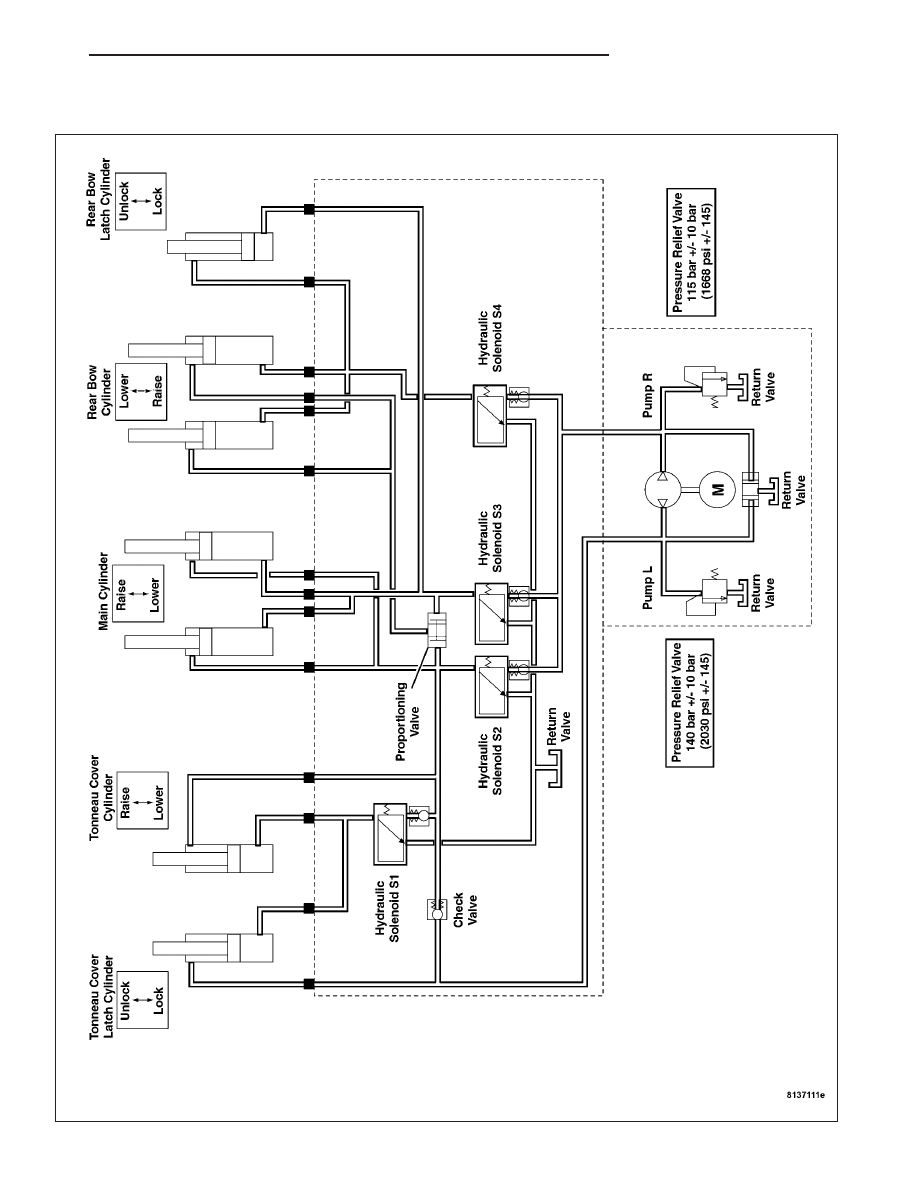

The Convertible Top operates by integrating both electrical/electronics and hydraulics to form the Power Top Control
System. The Power Top Control System is designed to function as a stand alone system.

Electrically, the Power Top Control Module (PTCM) is responsible for monitoring and controlling the functionality of
the hydraulic control system. The PTCM monitors various Travel Sensors, and Limit Switches throughout the Power
Top Control System to determine hydraulic fluid flow.

Hydraulically, the Power Top Hydraulic Assembly is a self contained unit. The Power Top Hydraulic Assembly
includes the motor, pump, and fluid reservoir. The Power Top Hydraulic Assembly operates the various hydraulic
cylinders and hydraulic latches that work to raise and lower the convertible top. The Power Top Hydraulic Assembly
operates directly from the outputs from the PTCM. The PTCM will activate the Rotational Relays, thereby energizing
the Pump Assembly.

23 - 456

CONVERTIBLE TOP

ZH

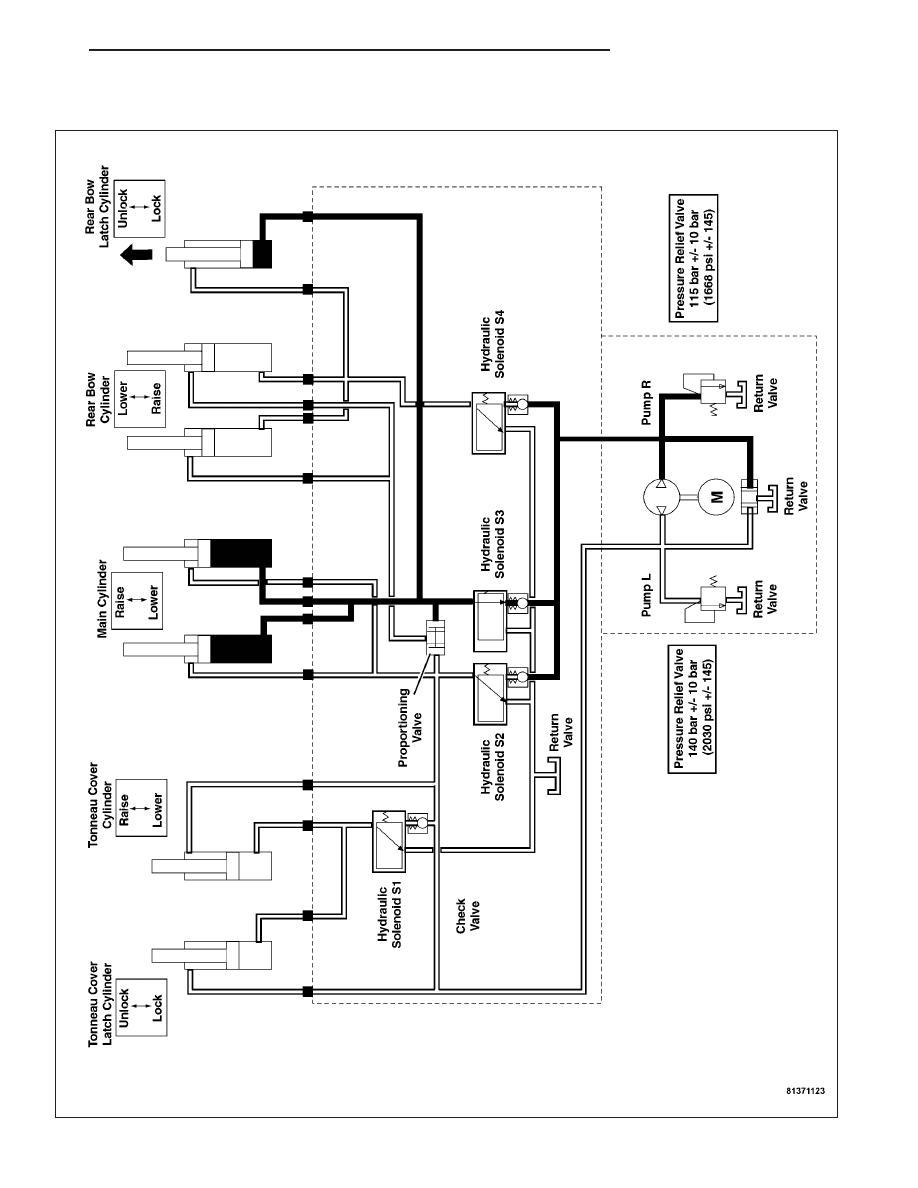

UNLOCK REAR BOW (OPEN TOP)

ZH

CONVERTIBLE TOP

23 - 457

The Power Top Control Module (PTCM) receives battery feed through the Fused B(+) circuit when the ignition
switch is in the ON position. The power top Switch is hard wired to the PTCM. The PTCM monitors the power top
Switch circuit, and when the switch is pressed to open the convertible top, the PTCM monitors all travel sensor and
switches to verify the location and state of the top. When the PTCM senses that the latch retainer switch is open,
and the roof open switch is open, the PTCM will energize the Right Rotation Relay and the Hydraulic Solenoid S3.
The Power Top Hydraulic Assembly delivers hydraulic fluid to the following areas:

•

Hydraulic fluid is delivered through Hydraulic Solenoid S3 to the base side of both main cylinders to stabilize
the top while the rear bow latch is unlocked.

•

Hydraulic fluid is delivered through Hydraulic Solenoid S3 to the rear bow latch cylinder to unlock the rear bow.

23 - 458
