INSTALLATION

WARNING: DO NOT OPERATE THE VEHICLE WITHIN 24 HOURS OF BACKLIGHT INSTALLATION. IT TAKES
AT LEAST 24 HOURS FOR URETHANE ADHESIVE TO CURE. IF IT IS NOT CURED, THE BACKLIGHT MAY
NOT PERFORM PROPERLY IN AN ACCIDENT. BE SURE TO REFER TO THE URETHANE MANUFACTURER’S
DIRECTIONS FOR CURING TIME SPECIFICATIONS, AND DO NOT USE ADHESIVE AFTER ITS EXPIRATION
DATE.

CAUTION: Open a window before installing the backlight to avoid pressurizing the passenger compartment.
If a door is slammed before the urethane bonding is fully cured, water leaks can result.

Note: The backlight fence should be cleaned of old urethane bonding material. Support spacers should be
cleaned and properly installed on weld studs or repair screws at bottom of backlight opening.

Refer to the Windshield Removal procedure for a
description of tools and adhesive systems that are
recommended for use in this procedure (Refer to 23 -
BODY/STATIONARY

GLASS/WINDSHIELD

-

REMOVAL).

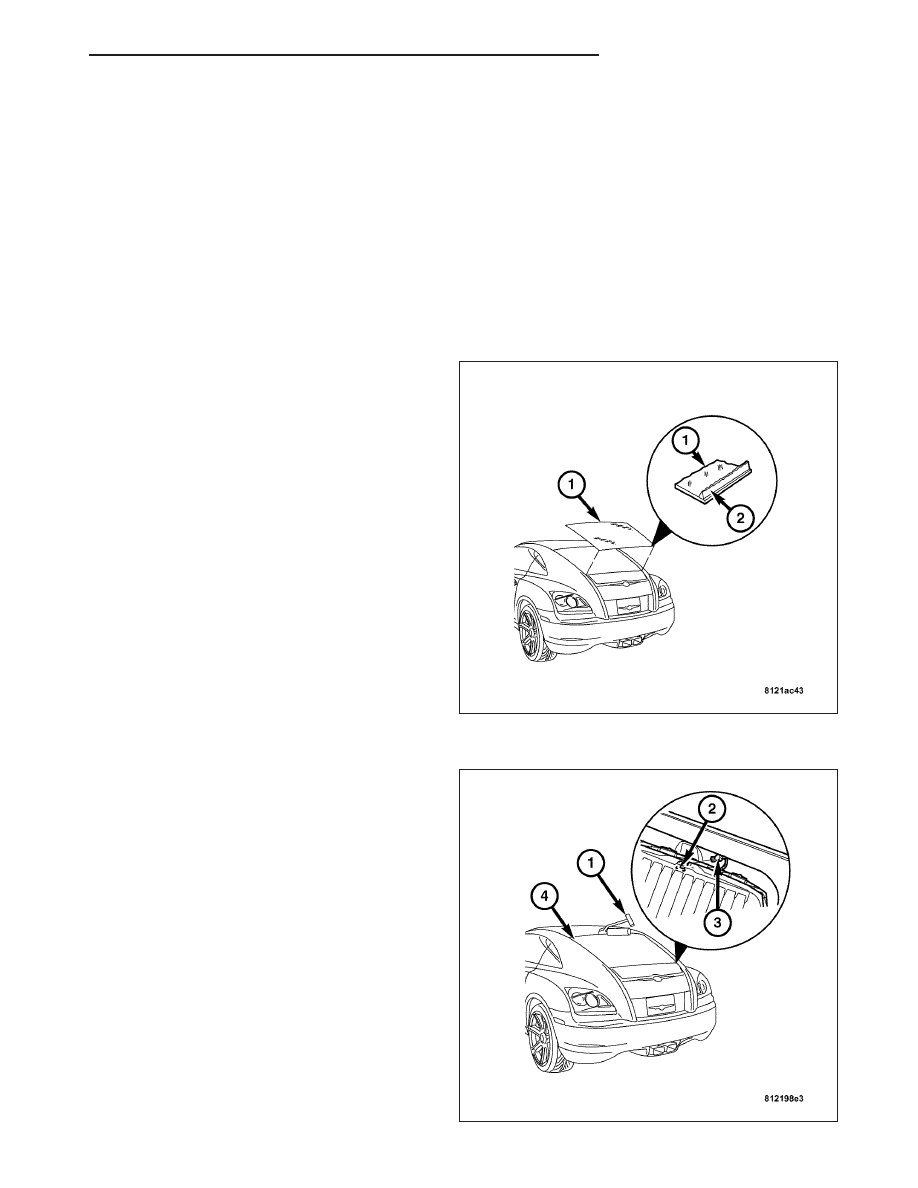

1. Apply a 12 mm (0.5 in.) bead of urethane (2)

around the perimeter of the glass (1).

2. Place backlight glass (1) into position.

3. Install the glass (1) in the same manner described

in the Windshield Install (Refer to 23 - BODY/STA-
TIONARY GLASS/WINDSHIELD - INSTALLATION).

4. Connect rear window defogger wiring (3).

5. After urethane has cured, water test backlight to

verify repair. Verify rear window defogger operation.

6. Install and connect the CHMSL lamp (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

CENTER HIGH MOUNTED STOP LAMP - INSTAL-
LATION).

7. Install liftgate trim panels (Refer to 23 - BODY/

DECKLID/HATCH/LIFTGATE/TAILGATE/TRIM
PANEL - INSTALLATION).

ZH

STATIONARY GLASS

23 - 447

QUARTER WINDOW

REMOVAL

WARNING: WEAR EYE AND HAND PROTECTION
WHEN HANDLING GLASS. PERSONAL INJURY
CAN RESULT.

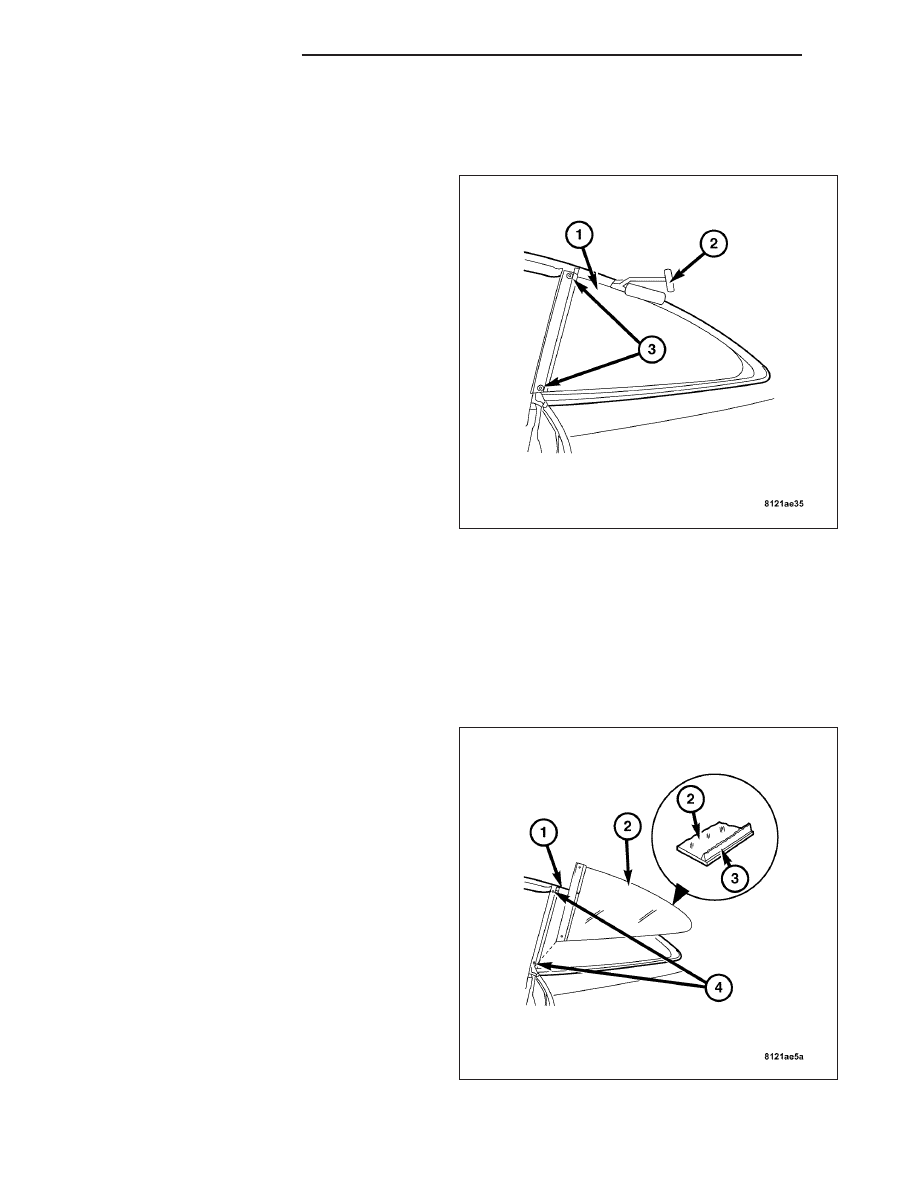

1. Cut urethane bonding from around quarter window

glass (1) using a suitable sharp cold knife (2). A
pneumatic cutting device can be used if available.

CAUTION: Do not damage body or trim finish
when cutting out glass or applying fence primer.

2. Drill and remove quarter glass retaining rivets (3).

3. Separate glass (1) from vehicle.

INSTALLATION

CAUTION: Open a window before installing glass. This will avoid pressurizing the passenger compartment.
If a door or liftgate is slammed before urethane is cured, water leaks can result.

Note: The quarter window fence should be cleaned of old urethane bonding material. Support spacers
should be cleaned and properly installed on weld studs or repair screws at bottom of quarter window
opening.

The window opening fence should be cleaned of old
urethane bonding material (1).

Refer to the Windshield Removal procedure for a
description of tools, cleaning procedures, and adhe-
sive systems that are recommended for use in this
procedure.(Refer to 23 - BODY/STATIONARY GLASS/
WINDSHIELD - REMOVAL).

1. Clean inside of glass (2) with Mopar Glass Cleaner

and lint-free cloth.

2. Apply clear glass primer 25 mm (1 in.) wide around

edge of glass (2). Wipe with clean/dry lint-free
cloth.

Note: Insure primer does not flow passed the
black frit.

3. Apply black primer 25 mm (1 in.) wide around edge

of glass (2). Allow at least eighteen minutes drying
time.

4. Apply a 12 mm (0.5 in.) high by 8 mm (0.3 in.) wide triangular bead of urethane (3) around window edge.

5. Position glass (2) into window opening and rivet into place using 2 rivets (4).

23 - 448

STATIONARY GLASS

ZH

6. After urethane has cured, water test quarter window to verify repair.

WINDSHIELD

REMOVAL

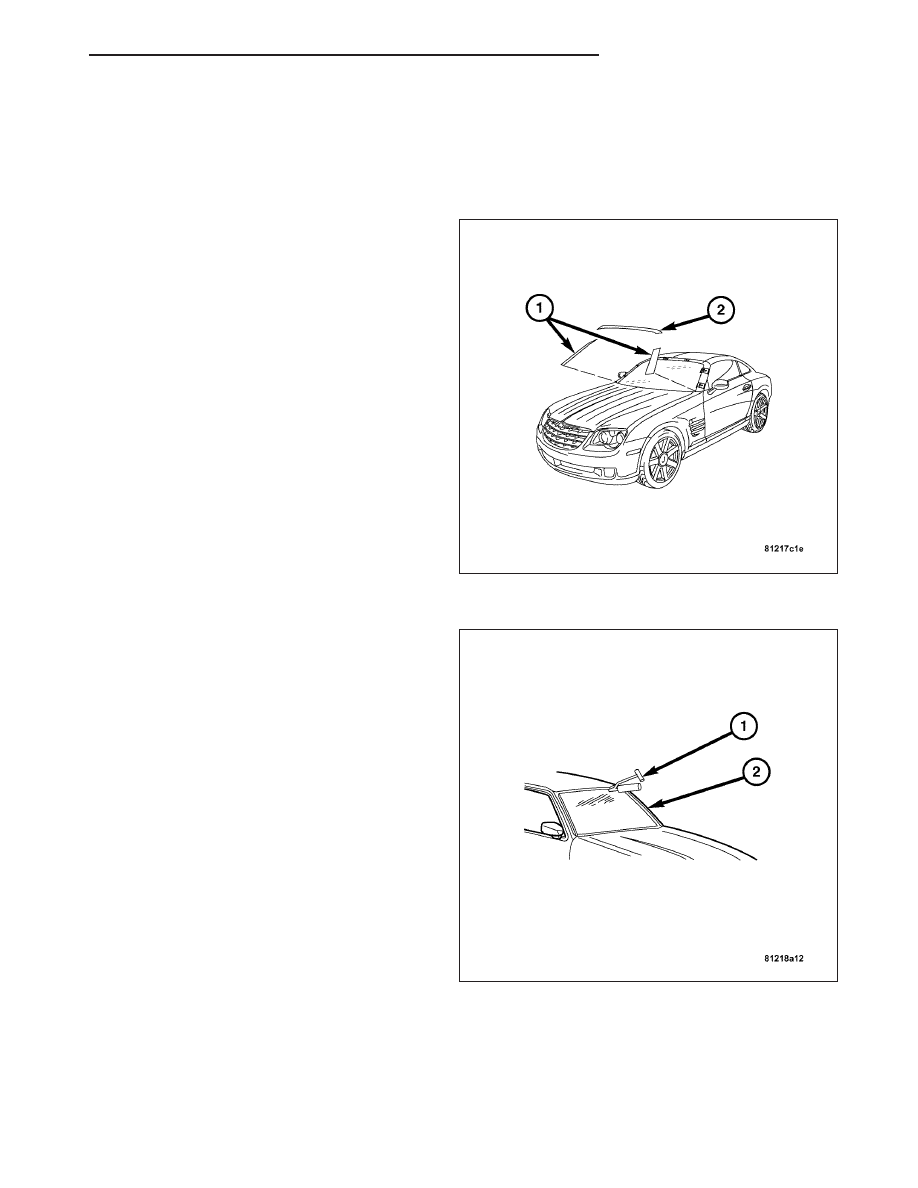

1. Remove inside rear view mirror.(Refer to 8 - ELEC-

TRICAL/POWER MIRRORS/AUTOMATIC DAY /
NIGHT MIRROR - REMOVAL).

2. Remove cowl cover.(Refer to 23 - BODY/EXTERI-

OR/COWL GRILLE - REMOVAL).

3. Remove upper windshield molding (2).

4. Remove windshield side moldings (1).

WARNING: WEAR EYE AND HAND PROTECTION
WHEN HANDLING GLASS. PERSONAL INJURY
CAN RESULT.

CAUTION: Do not damage body or trim finish
when cutting out glass or applying fence primer.

5. Cut urethane bonding from around windshield (2)

using a suitable sharp cold knife (1). A pneumatic
cutting device can be used if available.

6. Separate windshield (2) from vehicle.

INSTALLATION

WARNING: DO NOT OPERATE THE VEHICLE WITHIN 24 HOURS OF WINDSHIELD INSTALLATION. IT TAKES
AT LEAST 24 HOURS FOR URETHANE ADHESIVE TO CURE. IF IT IS NOT CURED, THE WINDSHIELD MAY
NOT PERFORM PROPERLY IN AN ACCIDENT. BE SURE TO REFER TO THE URETHANE MANUFACTURER’S
DIRECTIONS FOR CURING TIME SPECIFICATIONS, AND DO NOT USE ADHESIVE AFTER ITS EXPIRATION
DATE.

ZH

STATIONARY GLASS

23 - 449

CAUTION: Open a window before installing windshield. This will avoid pressurizing the passenger compart-
ment. If a door or liftgate is slammed before urethane is cured, water leaks can result.

Note: The windshield fence should be cleaned of old urethane bonding material. Support spacers should be
cleaned and properly installed on weld studs or repair screws at bottom of windshield opening.

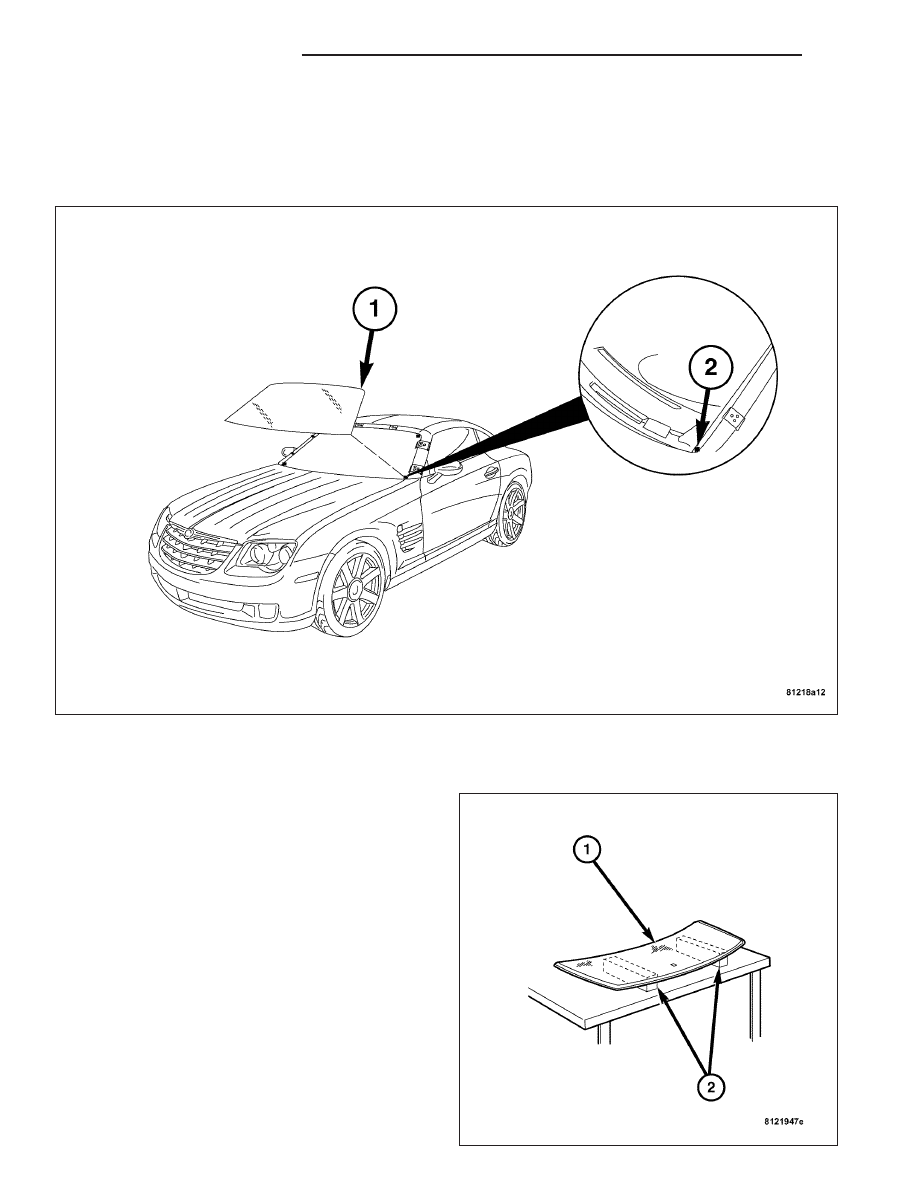

1. Place replacement windshield (1) into windshield opening.

2. Position glass in the center of the opening against the support spacers (2).

Note: There are 4 support spacers — one in each
corner of the fence opening.

3. Mark the glass at the support spacers (2) with a

grease pencil or masking tape and ink pen to use
as a reference for installation.

4. Remove replacement windshield (1) from wind-

shield opening.

5. Position the windshield (1) inside up on a suitable

work surface with two padded, wood 10 cm by 10
cm by 50 cm (4 in. by 4 in. by 20 in.) blocks (2),
placed parallel 75 cm (2.5 ft.) apart.
