Chrysler Crossfire. Manual - part 904

6. Install the outer window sealing rail by pressing the

sealing rail onto the window shaft uniformly. Then
install the expanding anchor clip. Install the plastic
cover on the escutcheon, then install the rubber
door seal. Install the chrome cover by installing the
two screws (1).

7. Install the inner window sealing rail by pressing the

sealing rail on the inner door.

8. Adjust the door glass and clean. (Refer to 23 -

BODY/DOOR - FRONT/DOOR GLASS - ADJUST-
MENTS).

9. Install the door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

ADJUSTMENTS

ADJUSTMENT

1. Check the front door adjustment and adjust if nec-

essary. (Refer to 23 - BODY/DOOR - FRONT/
DOOR - ADJUSTMENTS).

2. Remove the door trim panel on the front door.

(Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL
- REMOVAL).

3. Remove the door speaker (1).

4. Remove the door foil from the door.

5. Loosen the nuts from both of the window stop

brackets (2-4) located in the middle portion of the
door.

6. Close the window (5) until it is flush with the front

edge of the door escutcheon.

ZH

DOOR

23 - 287

7. Remove the plug on the underside of the door (2)

covering the bolt (3), loosen the bolt until the guide
rail can be moved.

Note: In the second detent stage of the door lock,
the edge of the window glass must disappear
completely below the rubber seal. If necessary, the
inclination of the window can be corrected by
loosening the bolts, and the longitudinal direction
of the window can be corrected by loosening the
bolt. In addition, the inclination of the window rel-
ative to the weatherstrip can be increased or
reduced by loosening the nut, the sliding jaw must
be moved for this purpose.

8. Adjust the window so that the upper glass edge

makes contact with the inner rubber sealing lip (1)
over the entire length when the door lock is in the
first catch position, then tighten bolts and nuts (3)
on the guide rail.

9. Tighten the bolts and nut if they were loosened.

10. Install the bolt plug.

Note: Grease the sliding jaws and guide rail as well as the window lift rail.

11. Check the window for ease of movement.

12. Install door foil on the door.

13. Install the door speaker.

14. Install the door trim panel on the front door. (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL -

INSTALLATION).

23 - 288

DOOR

ZH

EXTERIOR HANDLE

REMOVAL

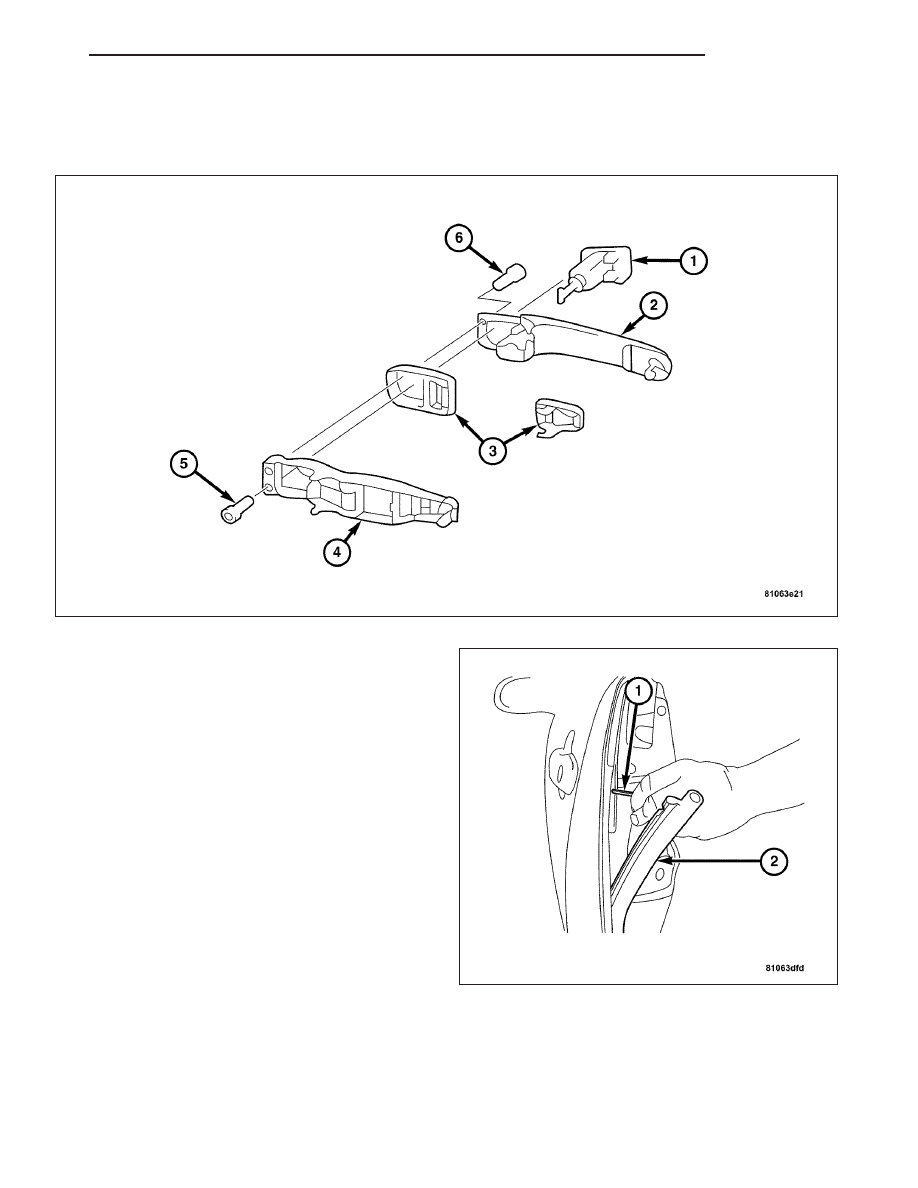

1. Remove the door weatherstrip (2) from the door in

the area of the door lock.

2. Loosen the screw (1), pull door handle out to the

stop and hold it in place. Retighten the screw (1)
lightly with the handle in this position. Left front
door: Right-hand thread. Right front door: Left-
hand thread.

ZH

DOOR

23 - 289

Note: The screw will not fall out.

3. Remove the 4 mm Allen screw (1) on the face of

the door.

4. Remove the lock cylinder.

INSTALLATION

23 - 290

DOOR

ZH
