1. Install the lock cylinder and install the screw (1).

2. Loosen the screw (1) and retighten without pulling

or holding the door handle.

3. Check the door lock release for proper function by

closing the catch in the door latch with a suitable
tool and releasing it with the door handle.

4. Insert the door weatherstrip (2) into the channel.

5. Check for proper door and handle function.

ZH

DOOR

23 - 291

WINDOW REGULATOR

REMOVAL

1. Remove the door glass. (Refer to 23 - BODY/DOOR - FRONT/DOOR GLASS - REMOVAL).

Note: Remove the rivet residue and any metal chips from the door.

2. Drill out the rivets (2).

Note: Loosen the bolt only until window lift mechanism can be moved out of bracket.

3. Loosen the upper regulator bolt (7) which is between the inner and outer door panel on the face of the door.

4. Remove the upper window regulator nut (1).

5. Remove the lower door nuts (4) from the door bottom. Nuts are located behind the rubber plugs.

6. Unclip power window motor cable from the door.

7. Lift the window regulator up, then turn it and lift the regulator out through the assembly opening in the door.

23 - 292

DOOR

ZH

INSTALLATION

1. Install the window regulator (5) through the assembly opening in the door.

2. Fasten the power window motor with three rivets (2).

3. Connect the power window motor (6).

4. Install the lower door nuts (4) in the door bottom (3), then install the rubber plugs.

5. Install the upper window regulator nut (1).

6. Install the upper window regulator nut (1) between the inner and outer door panels.

7. Install the door glass in the front door. (Refer to 23 - BODY/DOOR - FRONT/DOOR GLASS - INSTALLATION).

ZH

DOOR

23 - 293

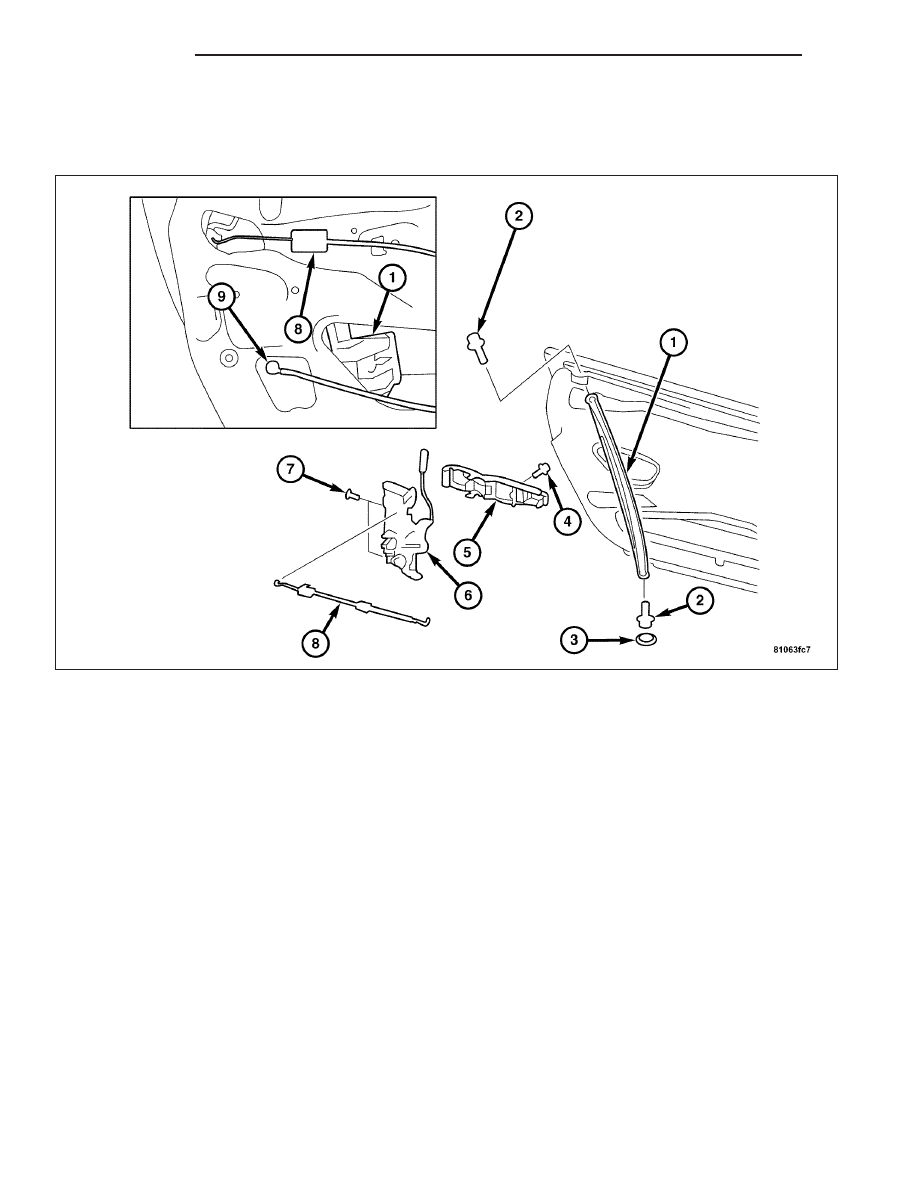

LATCH

REMOVAL

1. Remove the door trim panel on the front door. (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

2. Remove the exterior door handle on the front door. (Refer to 23 - BODY/DOOR - FRONT/EXTERIOR HANDLE

- REMOVAL).

3. Remove the foil from the door.

4. Remove the rubber plug (3), remove the window channel bolts (2) and remove the window run channel (1) down-

ward through installation opening.

5. Remove the latch cable (8) from the clip.

6. Disconnect the latch air line (9).

7. Remove the assembly screw (7) and remove the door lock module (6).

23 - 294

DOOR

ZH
