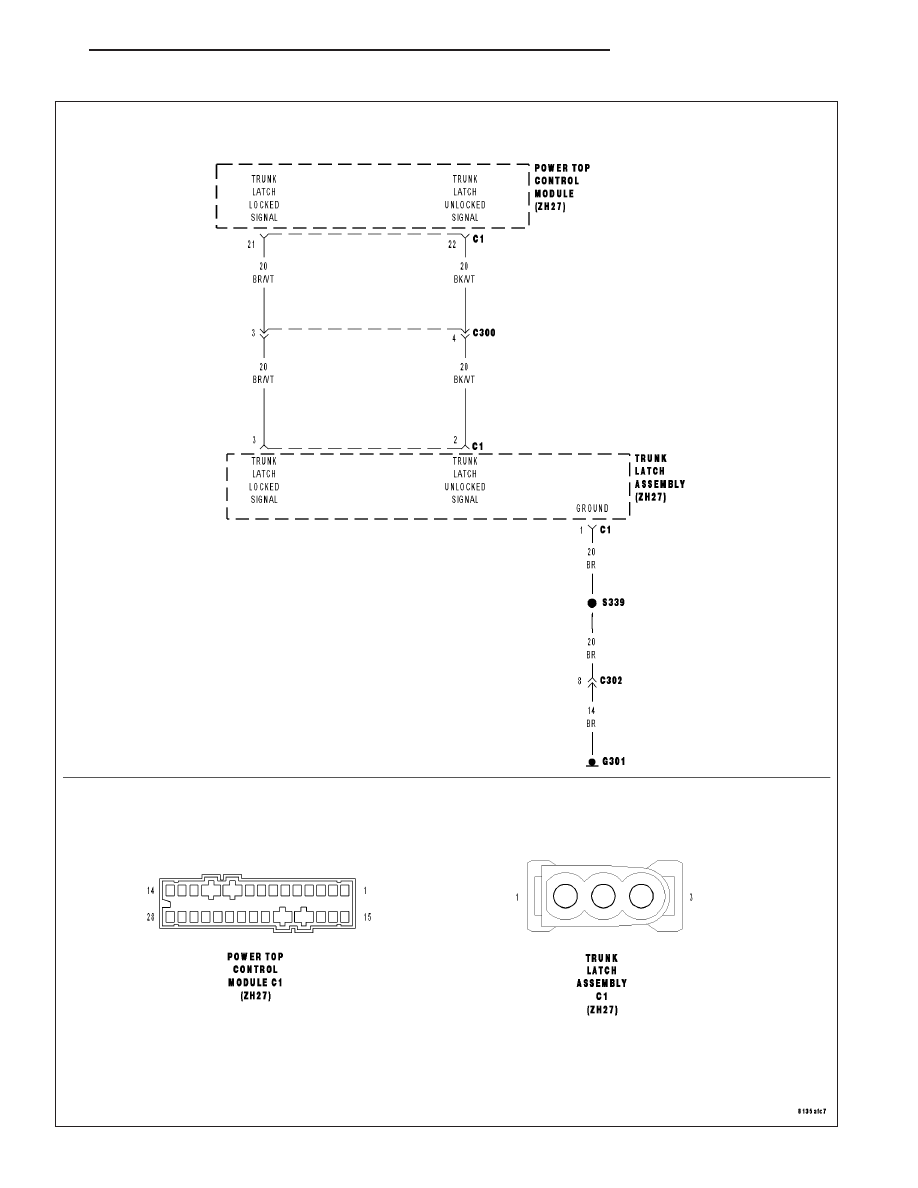

9918 TRUNK LATCH UNLOCKED SIGNAL CIRCUIT SHORT TO GROUND

ZH

CONVERTIBLE TOP

23 - 187

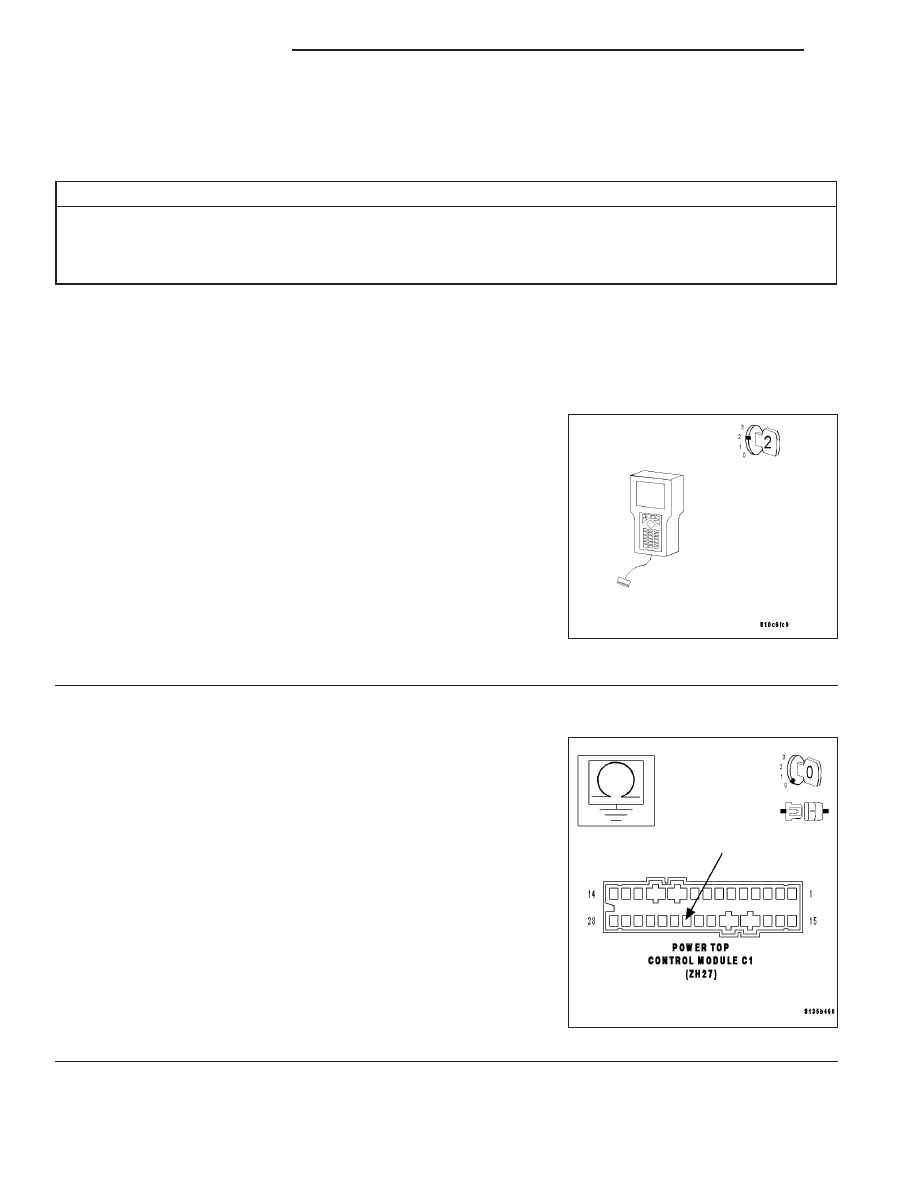

9918 TRUNK LATCH UNLOCKED SIGNAL CIRCUIT SHORT TO GROUND (CONTINUED)

•

When Monitored: Continuously, with the ignition on.

•

Set Condition: When the Power Top Control Module (PTCM) senses that both Trunk Latch Unlocked
signal and Trunk Latch Locked signal circuits are grounded.

Possible Causes

TRUNK LATCH UNLOCKED SIGNAL CIRCUIT SHORT TO GROUND

TRUNK LATCH ASSEMBLY

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Trunk Latch Assembly

Turn the ignition off.

Disconnect the Trunk Latch Assembly C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, select Input/Output Display and monitor the TRUNK

LTCH UNLCK SW.

Does

the

DRBIII

T

display

TRUNK

LTCH

UNLCK

SW

“UNLOCKED”?

Yes

>> Replace the Trunk Latch Assembly.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 2

2.

Trunk Latch Unlocked Signal Circuit for Short to Ground

Turn the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Trunk Latch
Unlocked Signal Circuit.

Is the resistance below 100 kohms?

Yes

>> Repair the Trunk Latch Unlocked signal circuit for a short

to ground.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

23 - 188

CONVERTIBLE TOP

ZH

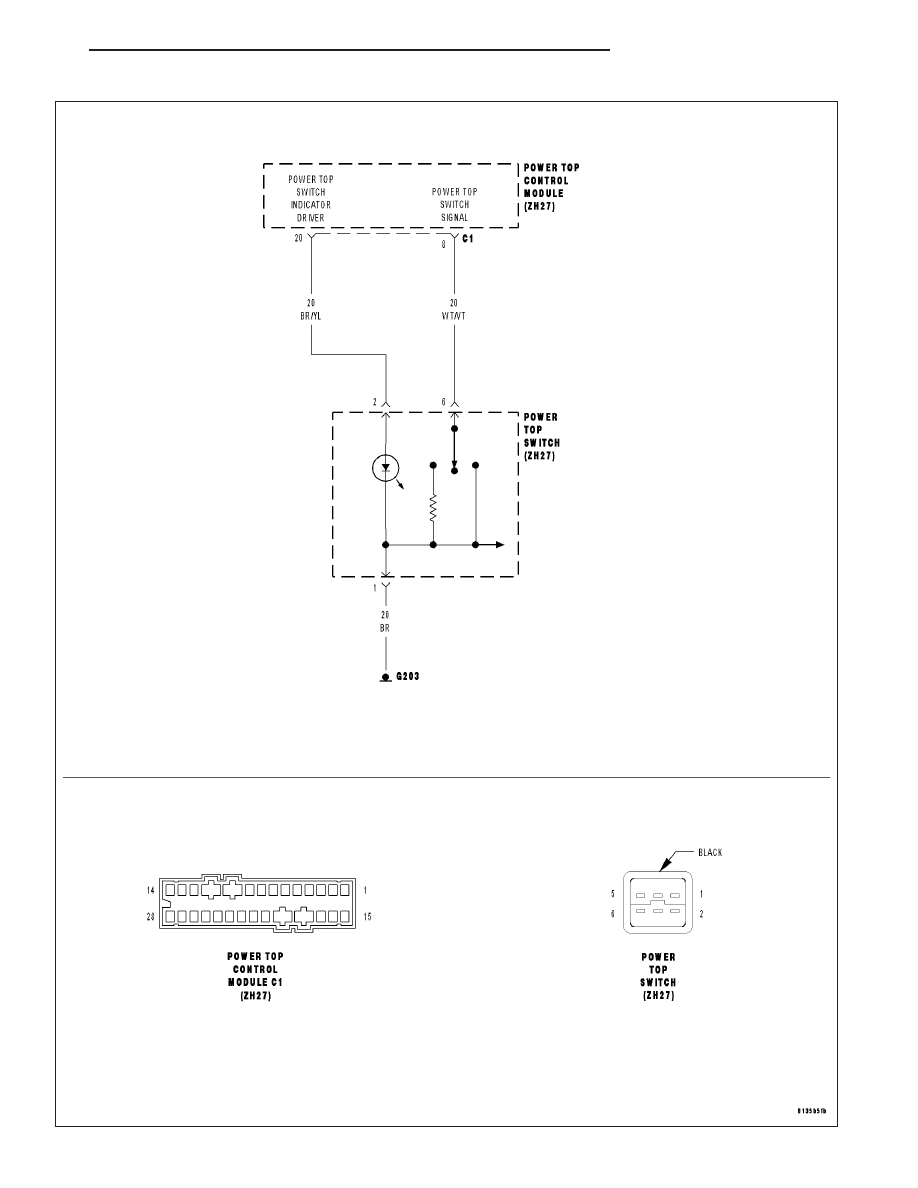

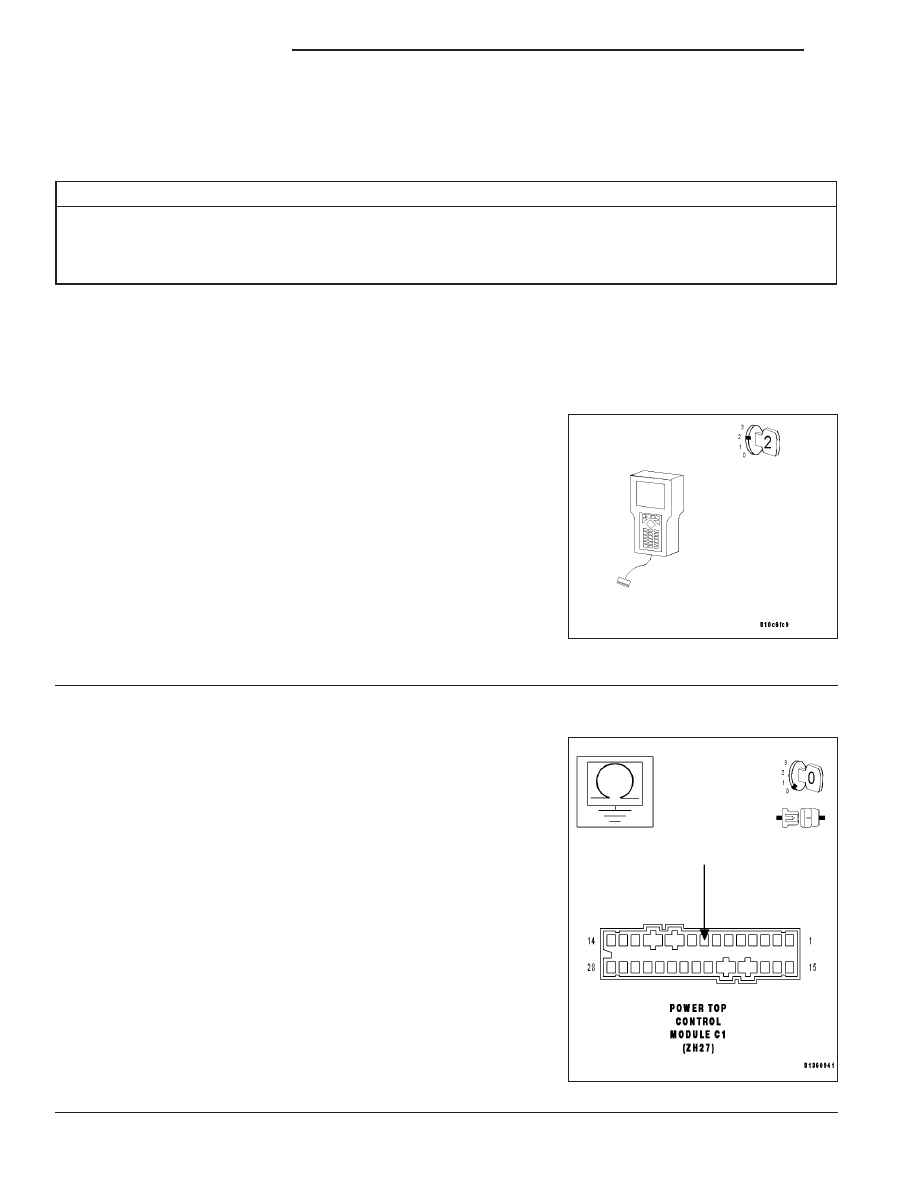

9919 POWER TOP SWITCH (OPEN) CIRCUIT SHORT TO GROUND

ZH

CONVERTIBLE TOP

23 - 189

9919 POWER TOP SWITCH (OPEN) CIRCUIT SHORT TO GROUND (CONTINUED)

•

When Monitored: Continuously, with the ignition on.

•

Set Condition: When the Power Top Control Module (PTCM) senses the Power Top Switch (Open) sig-
nal for more the 60 seconds.

Possible Causes

POWER TOP SWITCH CIRCUIT SHORTED TO GROUND

POWER TOP SWITCH

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Power Top Switch

Turn the ignition off.

Disconnect the Power Top Switch harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With DRBIII

T

, select Input/Output Display and monitor the POWER

TOP SW OPEN.

Does the DRBIII

T

display POWER TOP SW OPEN “NOT

ACTIVE”?

Yes

>> Replace the Power Top Switch.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 2

2.

Power Top Switch (Open) Circuit For Short To Ground

Turn the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Power Top Switch
(Open) circuit.

Is the resistance below 100 kohms?

Yes

>> Repair the Power Top Switch (Open) circuit for a short to

ground.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

23 - 190

CONVERTIBLE TOP

ZH
