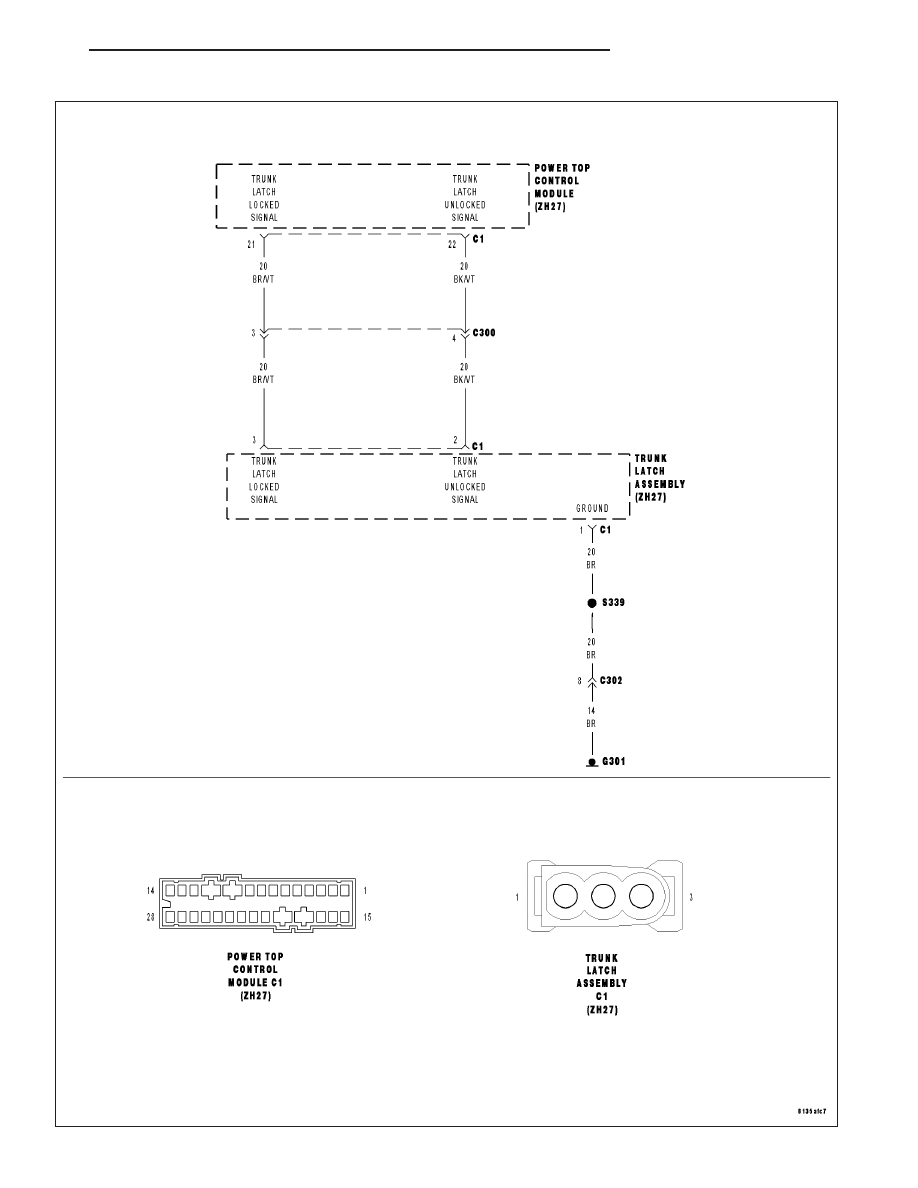

9915 TRUNK LATCH LOCKED SIGNAL CIRCUIT OPEN

ZH

CONVERTIBLE TOP

23 - 179

9915 TRUNK LATCH LOCKED SIGNAL CIRCUIT OPEN (CONTINUED)

•

When Monitored: Continuously, with the ignition on.

•

Set Condition: When the Power Top Control Module (PTCM) senses the Trunk Latch Unlocked signal is
not active and the control module senses B(+) on the Trunk Latch Locked circuit.

Possible Causes

OPEN TRUNK LATCH LOCKED CIRCUIT

OPEN TRUNK LATCH ASSEMBLY GROUND CIRCUIT

TRUNK LATCH ASSEMBLY

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

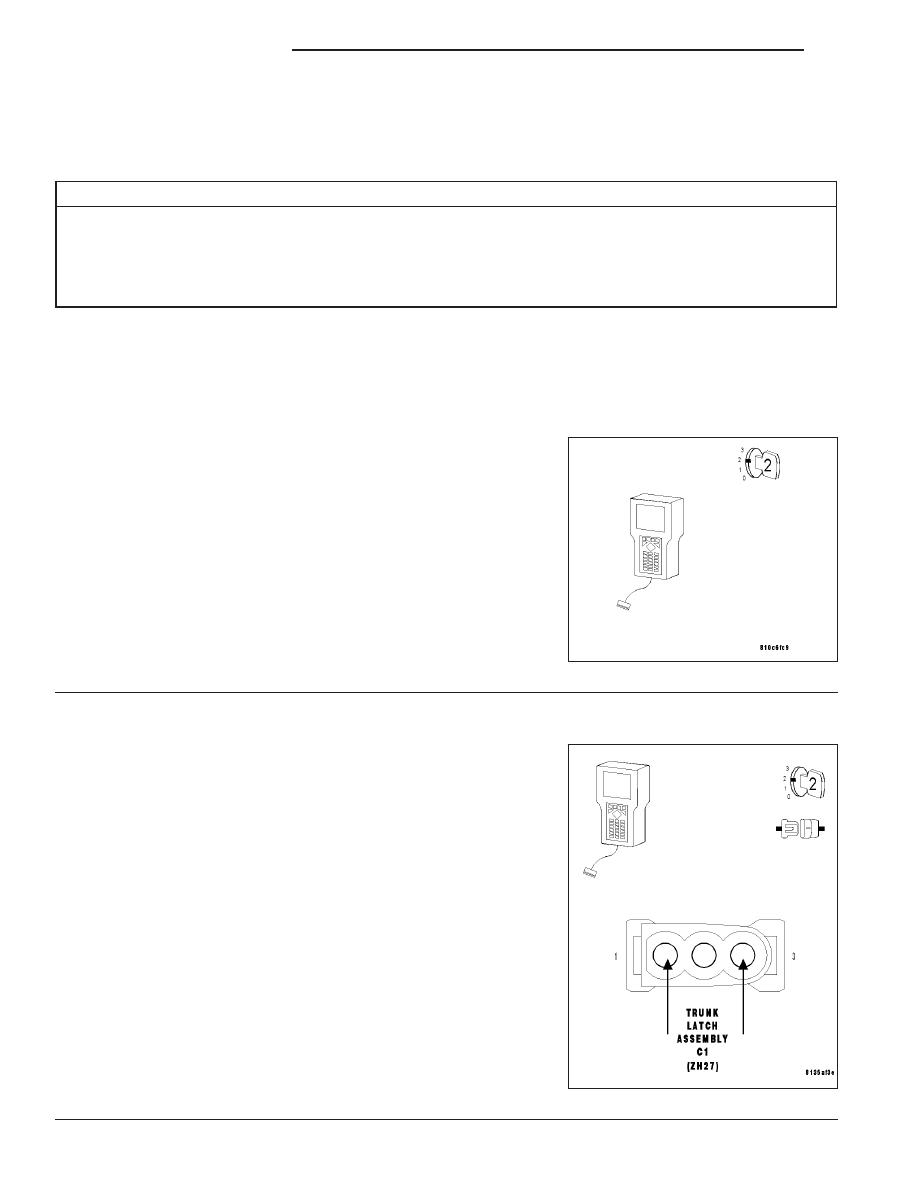

Diagnostic Test

1.

Read DTCs

Turn the ignition on.

With the DRBIII

T

, read Current DTCs.

Are both Trunk Latch Signal Circuit Open DTCs set?

Yes

>> Check the Trunk Latch Assembly ground circuit for a

loose, damaged or corroded ground circuit. If the ground
circuit is OK, replace the Trunk Latch Assembly.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 2

2.

Trunk Latch Assembly

Turn the ignition off.

Disconnect the Trunk Latch Assembly C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Connect a fused jumper wire between the Trunk Latch Locked Signal
circuit and the Trunk Latch Assembly Ground circuit of the Trunk Latch
Assembly C1 harness connector.

Turn the ignition on.

With DRBIII

T

, select Input/Output Display and monitor the TRUNK

LTCH LOCK SW.

Does the DRBIII

T

display TRUNK LTCH LOCK SW “ACTIVE”?

Yes

>> Replace the Trunk Latch Assembly.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 3

23 - 180

CONVERTIBLE TOP

ZH

9915 TRUNK LATCH LOCKED SIGNAL CIRCUIT OPEN (CONTINUED)

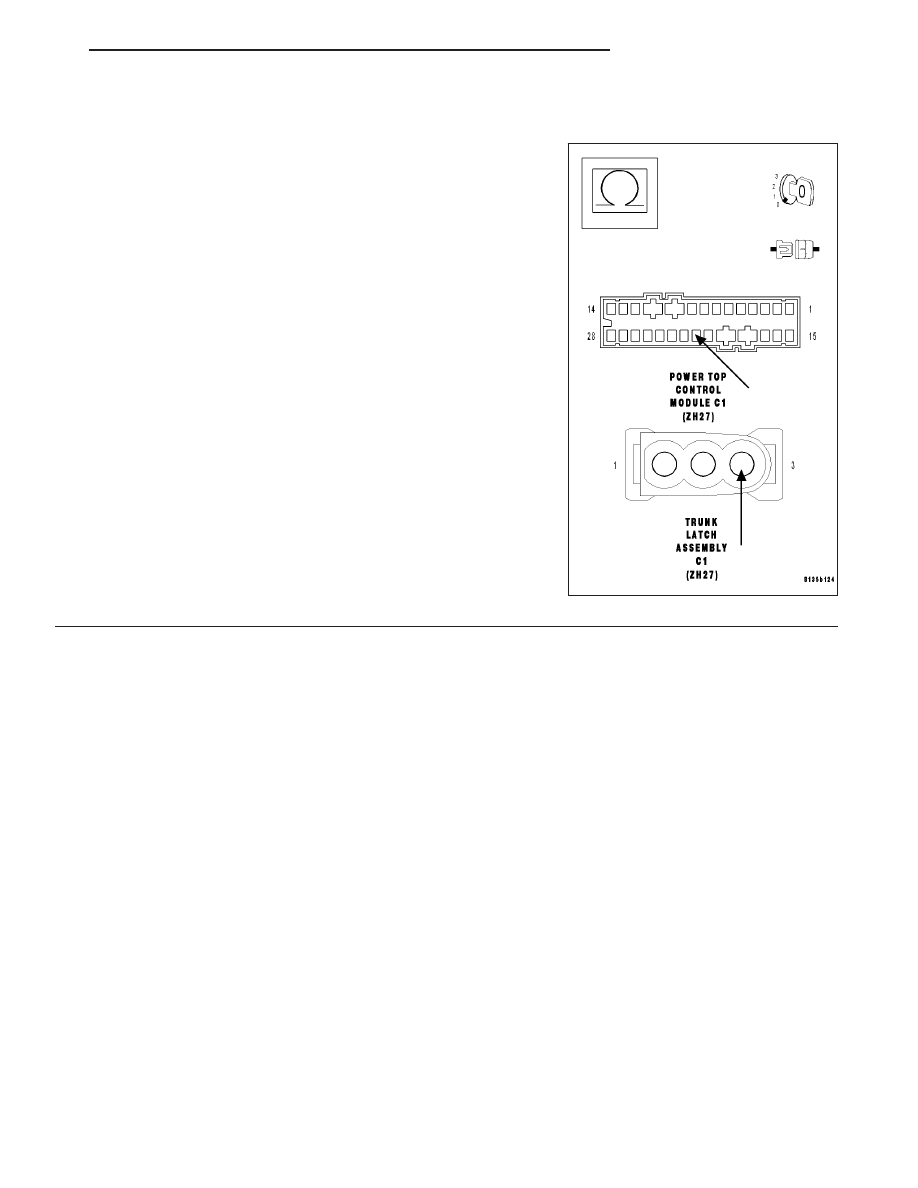

3.

Open Trunk Latch Locked circuit

Turn the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the Trunk Latch Locked signal circuit from
the Trunk Latch Assembly C1 harness connector to the Power Top
Control Module C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Repair the Trunk Latch Locked circuit for an open.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

ZH

CONVERTIBLE TOP

23 - 181

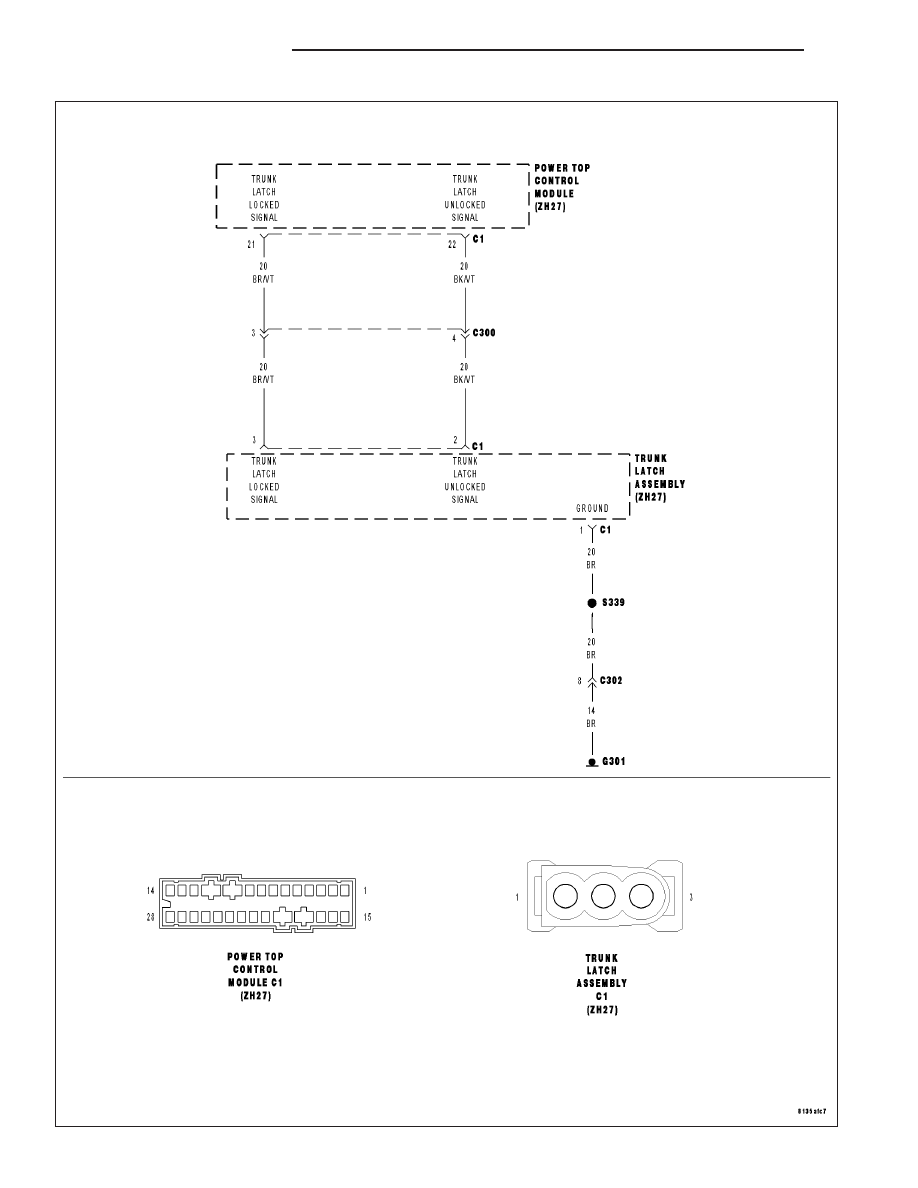

9916 TRUNK LATCH LOCKED SIGNAL CIRCUIT STUCK OR SHORT TO GROUND

23 - 182

CONVERTIBLE TOP

ZH
