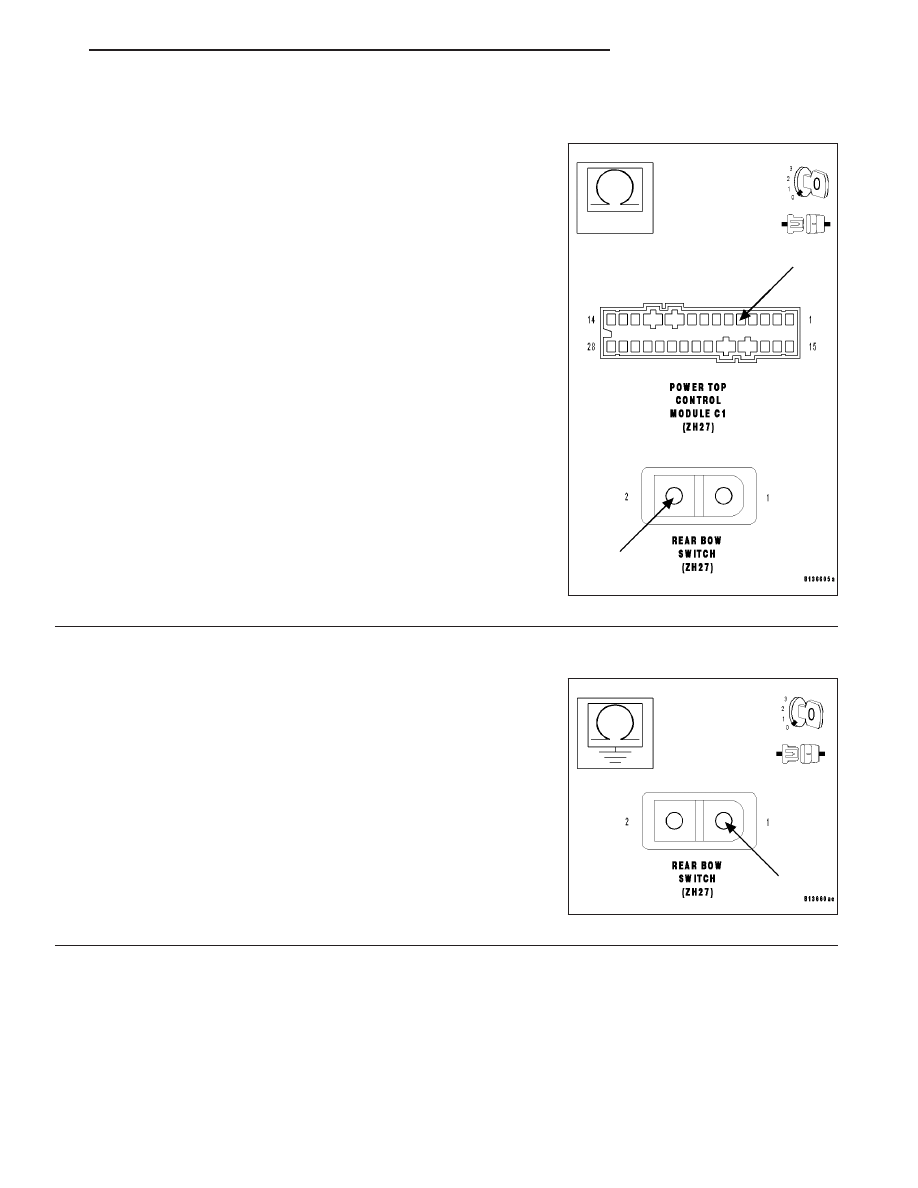

9909 REAR BOW SWITCH SENSE CIRCUIT OPEN (CONTINUED)

3.

Open Rear Bow Switch Sense circuit

Turn the ignition off.

Remove fused jumper wire.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the Rear Bow Switch Sense circuit from the
Rear Bow Switch harness connector to the Power Top Control Module
C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the Rear Bow Switch Sense circuit for an open.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

4.

Open Rear Bow Switch Ground circuit

With the ignition off.

Measure the resistance between ground and the Rear Bow Switch
ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Repair the Rear Bow Switch Ground circuit for an open.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

ZH

CONVERTIBLE TOP

23 - 171

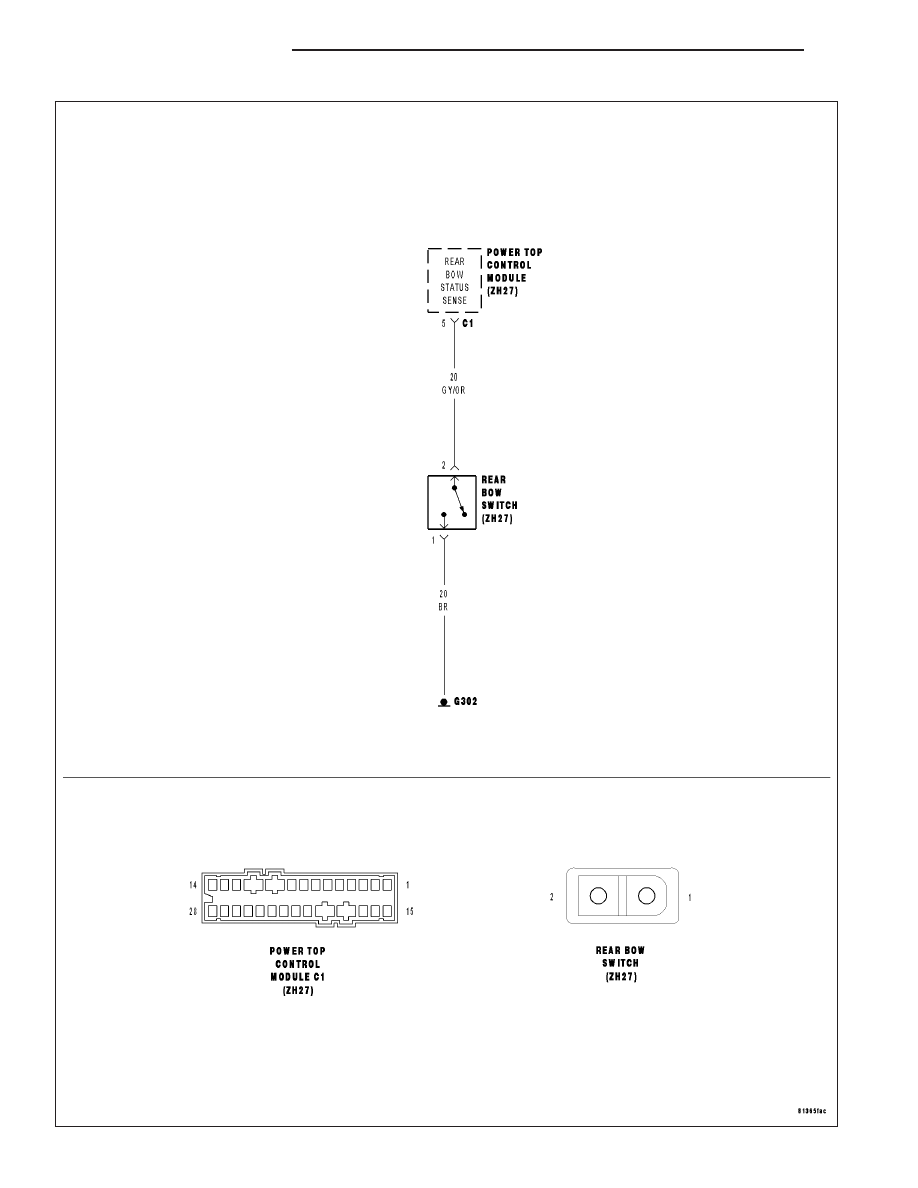

9910 REAR BOW SWITCH SENSE CIRCUIT SHORT TO GROUND

23 - 172

CONVERTIBLE TOP

ZH

9910 REAR BOW SWITCH SENSE CIRCUIT SHORT TO GROUND (CONTINUED)

•

When Monitored: Continuously, with the ignition on.

•

Set Condition: When the Power Top Control Module (PTCM) senses voltage on the Rear Bow Switch
Sense circuit.

Possible Causes

REAR BOW SWITCH SENSE CIRCUIT SHORT TO GROUND

REAR BOW SWTICH

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

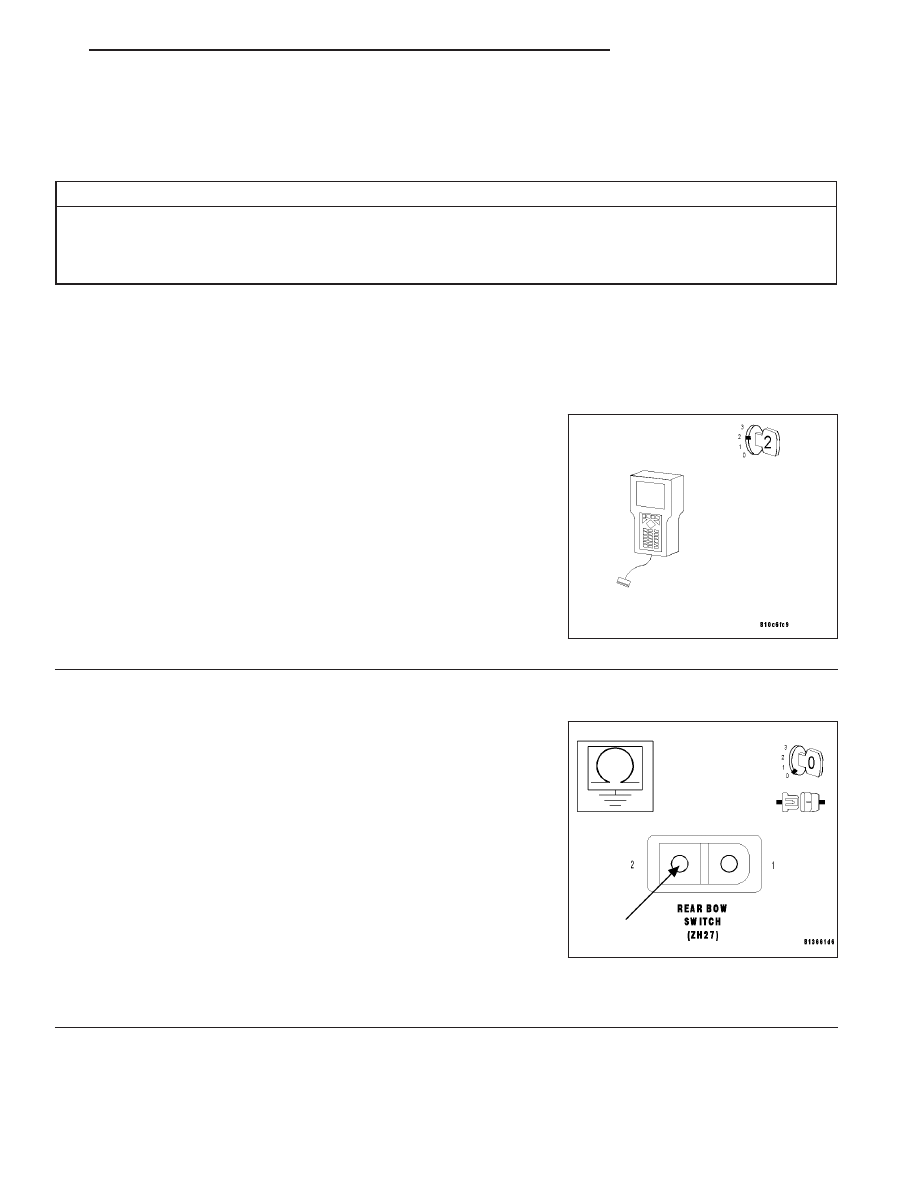

Diagnostic Test

1.

Rear Bow Switch

Turn the ignition off.

Disconnect the Rear Bow Switch harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With DRBIII

T

, select Input/Output Display and monitor the REAR BOW

SW SENSE.

Does the REAR BOW SW SENSE read “UNLOCKED”?

Yes

>> Replace the Rear Bow Switch.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 2

2.

Rear Bow Switch Sense Circuit Shorted To Ground

Turn the ignition off.

Disconnect the Power Top Control Module (PTCM) C1 harness con-
nector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Rear Bow Switch
Sense circuit.

Is the resistance below 100 kohms?

Yes

>> Repair the Rear Bow Switch Sense circuit for a short to

ground.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC CONTROL MODULES/POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICATION TEST.

ZH

CONVERTIBLE TOP

23 - 173

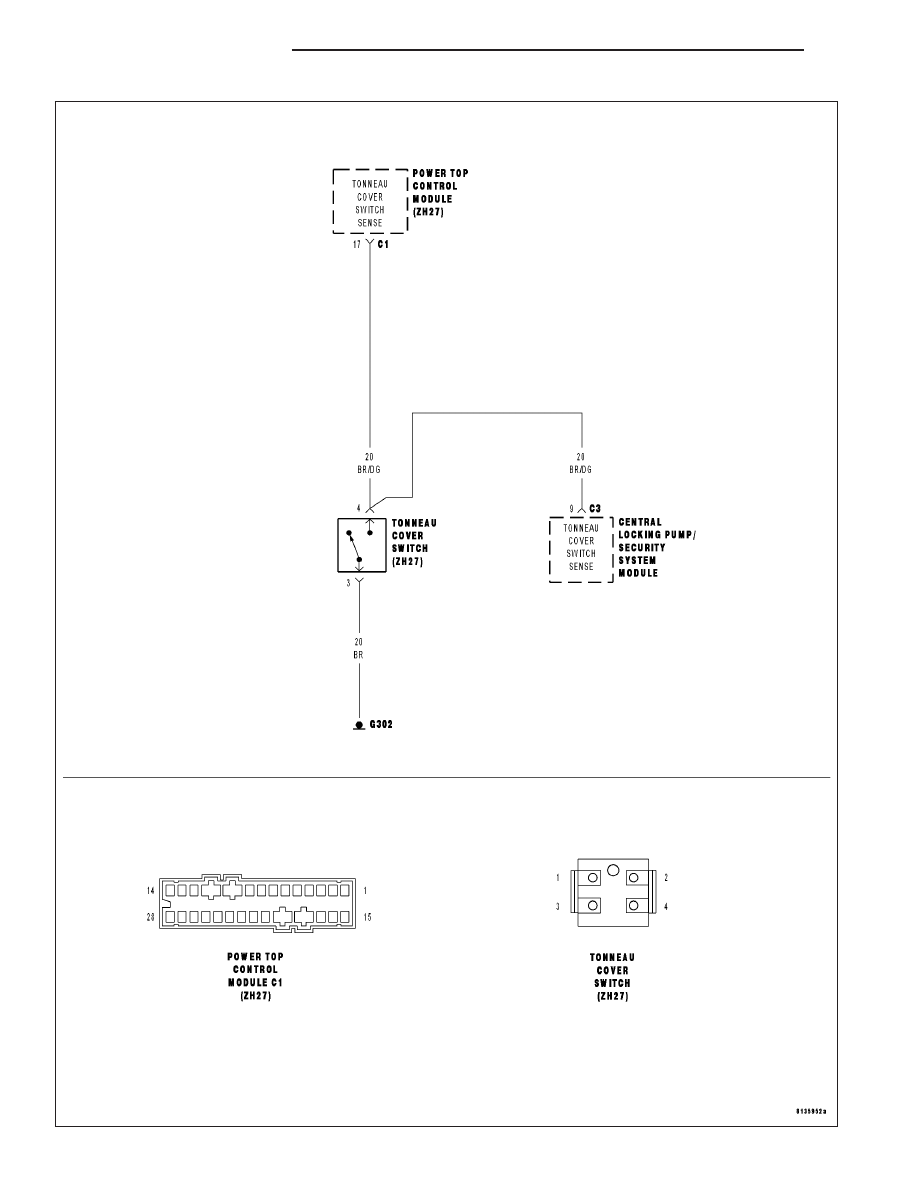

9911/9912 TONNEAU COVER SWITCH SENSE CIRCUIT OPEN

23 - 174

CONVERTIBLE TOP

ZH
