9920 POWER TOP SWITCH (CLOSE) CIRCUIT SHORT TO GROUND

ZH

CONVERTIBLE TOP

23 - 191

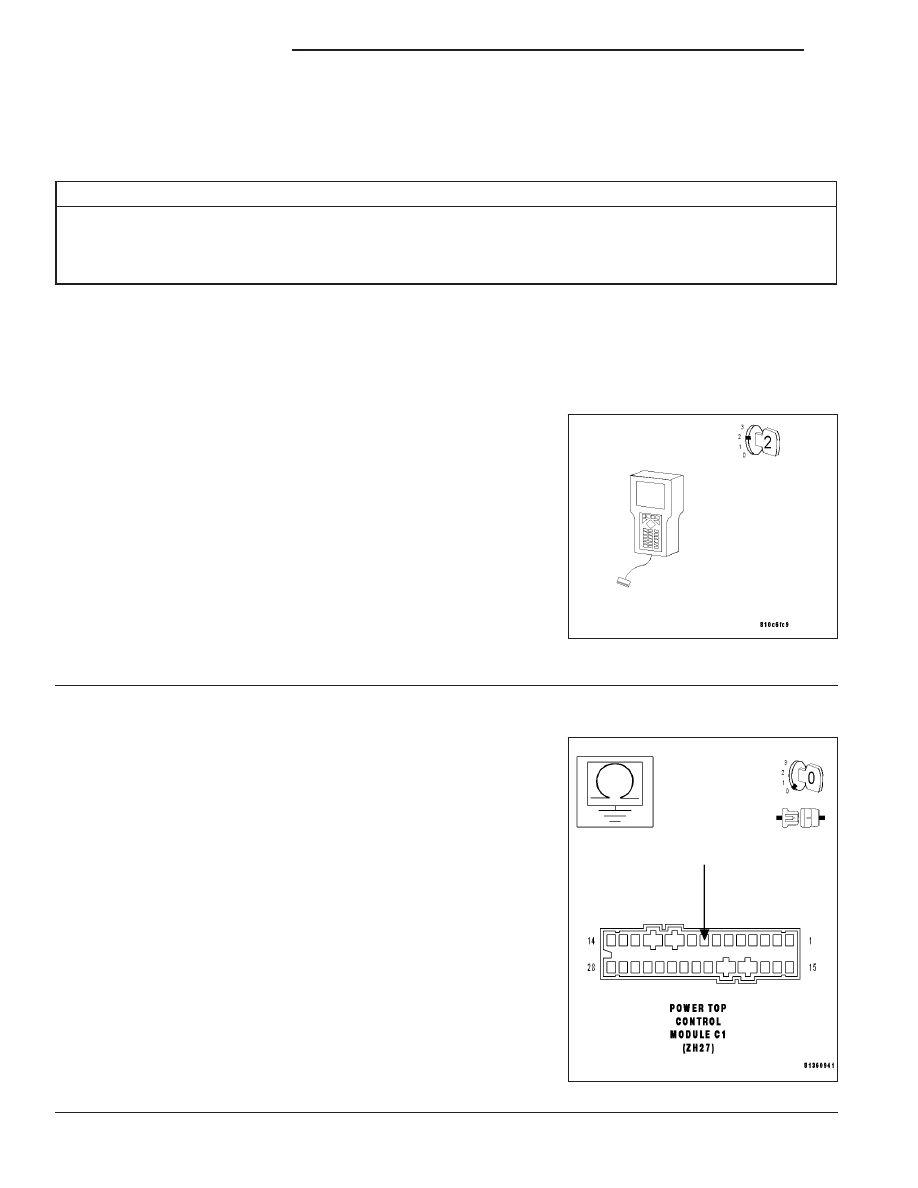

9920 POWER TOP SWITCH (CLOSE) CIRCUIT SHORT TO GROUND (CONTINUED)

•

When Monitored: Continuously, with the ignition on.

•

Set Condition: When the Power Top Control Module (PTCM) senses the Power Top Switch (Roof Close)
signal for more the 60 seconds.

Possible Causes

POWER TOP SWITCH (CLOSE)CIRCUIT SHORTED TO GROUND

POWER TOP SWITCH

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Power Top Switch

Turn the ignition off.

Disconnect the Power Top Switch harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With DRBIII

T

, select Input/Output Display and monitor the POWER

TOP SW CLOSE.

Does the DRBIII

T

display POWER TOP SW CLOSE “NOT

ACTIVE”?

Yes

>> Replace the Power Top Switch.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 2

2.

Power Top Switch (Close) Circuit for Short to Ground

Turn the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Power Top Switch
(Close) circuit.

Is the resistance below 100 kohms?

Yes

>> Repair the Power Top Switch (Close) circuit for a short to

ground.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

23 - 192

CONVERTIBLE TOP

ZH

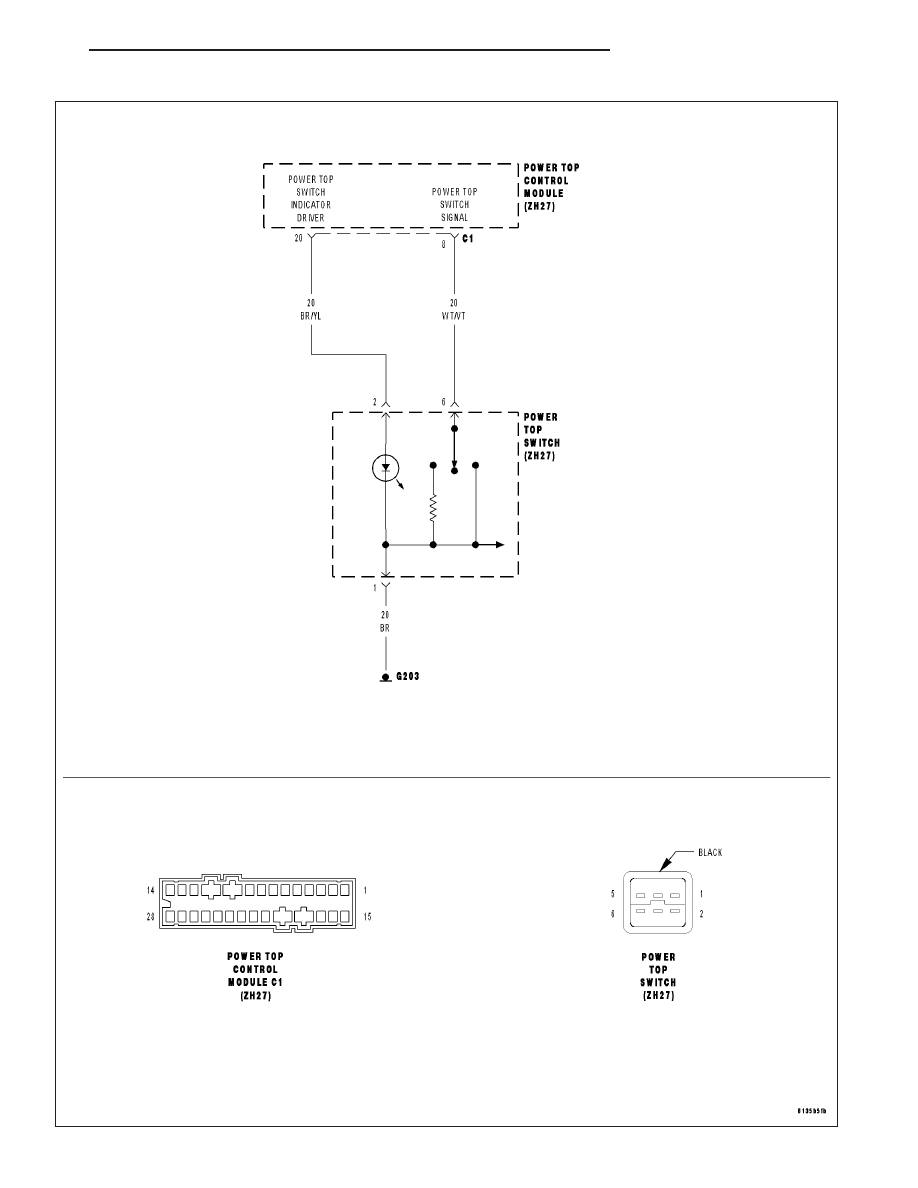

9921 POWER TOP SWITCH (ROOF OPEN/CLOSE) CIRCUIT SHORT TO B(+)

ZH

CONVERTIBLE TOP

23 - 193

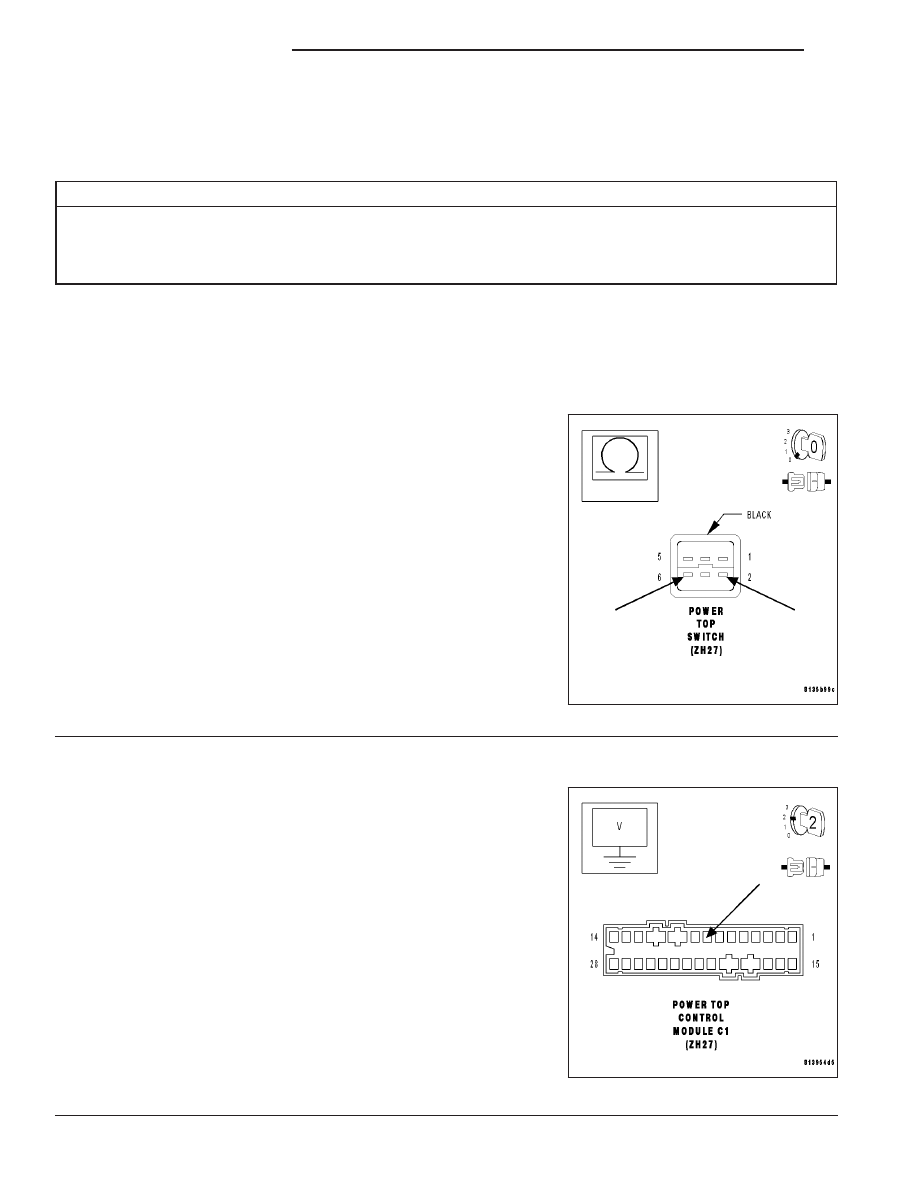

9921 POWER TOP SWITCH (ROOF OPEN/CLOSE) CIRCUIT SHORT TO B(+) (CONTINUED)

•

When Monitored: Continuous with the ignition on.

•

Set Condition: When the Power Top Control Module (PTCM) senses high current flow at the Power Top
Switch (Open/Close) sense.

Possible Causes

POWER TOP SWITCH INDICATOR DRIVER CIRCUIT SHORTED TO B(+)

POWER TOP SWITCH

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Power Top Switch

Turn the ignition off.

Disconnect the Power Top Switch harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between the Power Top Switch Signal circuit
and the Power Top Switch Indicator Driver circuit from the Power Top
Switch connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Top Switch.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 2

2.

Power Top Switch Circuit Short To (B+)

With the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage between ground and the Power Top Switch cir-
cuit.

Is the voltage above 1.0 volts?

Yes

>> Repair the Power Top Switch circuit for a short to (B+).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.
