9078 NO COMMUNICATION WITH CENTRAL LOCKING PUMP/SECURITY SYSTEM
MODULE (CPL/SSM) (CONTINUED)

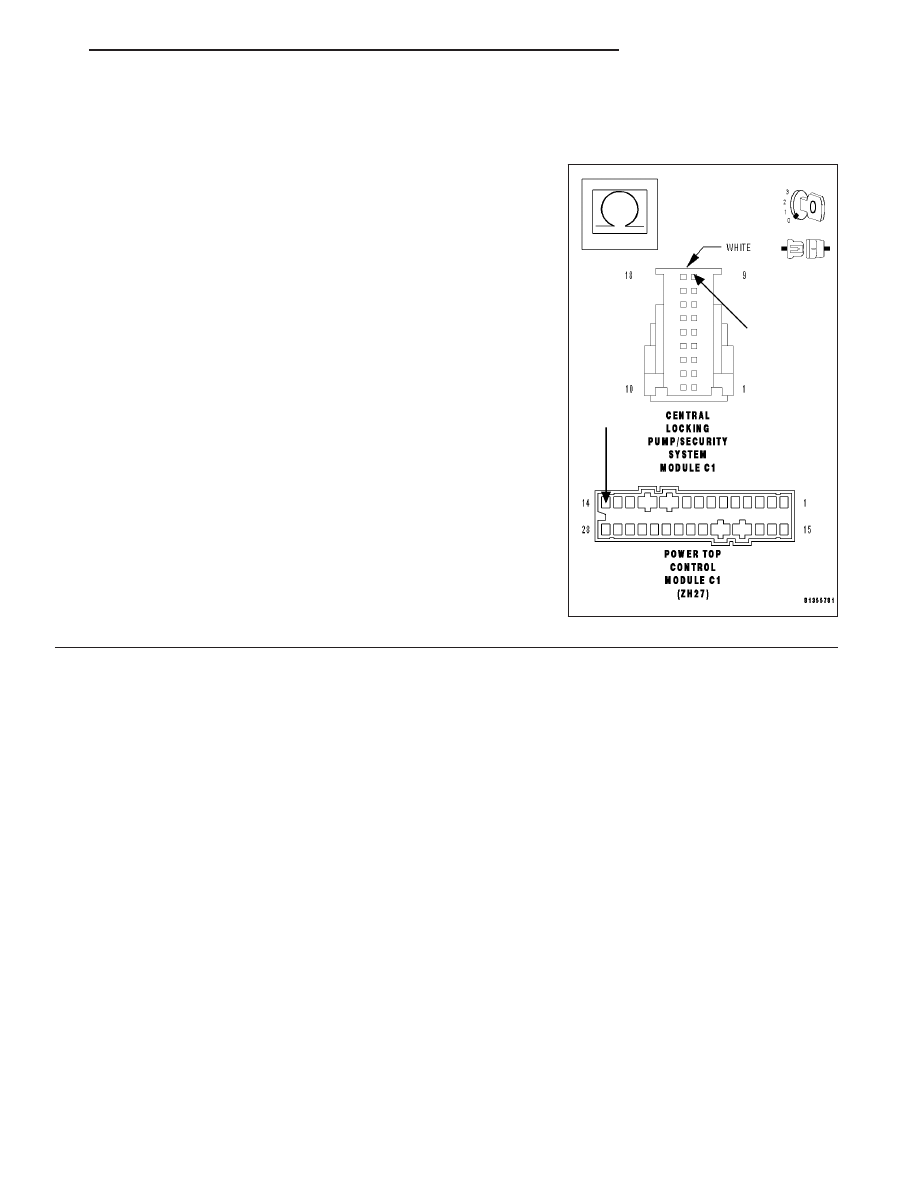

2.

Open CAN B Bus (-) circuit

Measure the resistance of the CAN B Bus (-) circuit from the PTCM
C1 harness connector to the CLP/SSM harness connector.

Is the resistance below 5.0 ohm?

Yes

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL)

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Repair the PTCM CAN B Bus (-) circuit for an open.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

ZH

CONVERTIBLE TOP

23 - 47

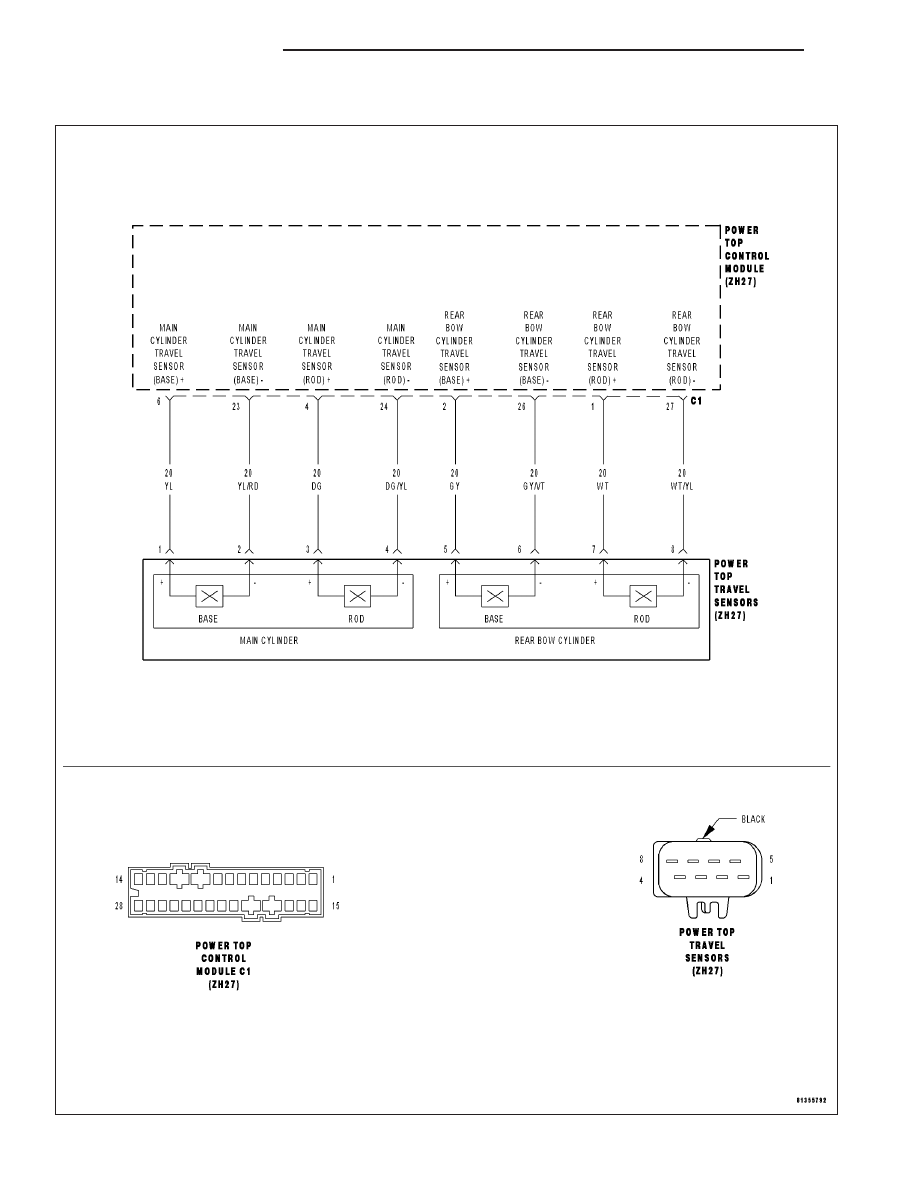

9610 MAIN CYLINDER TRAVEL SENSOR (ROD SIDE) +/- CIRCUITS OPEN/SHORT
TO GROUND

23 - 48

CONVERTIBLE TOP

ZH

9610 MAIN CYLINDER TRAVEL SENSOR (ROD SIDE) +/- CIRCUITS OPEN/SHORT
TO GROUND (CONTINUED)

•

When Monitored: Continuous, with the ignition on.

•

Set Condition: When the Power Top Control Module senses an open or a short to ground on the Travel
Sensor (Rod Side) +/- circuit.

Possible Causes

OPEN TRAVEL SENSOR (+) CIRCUIT

OPEN TRAVEL SENSOR (-) CIRCUIT

TRAVEL SENSOR (+) CIRCUIT SHORTED TO GROUND

TRAVEL SENSOR (-) CIRCUIT SHORTED TO GROUND

TRAVEL SENSOR

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Monitor the Main Cylinder Travel Sensor (Rod Side)

Turn the ignition on.

The Convertible Top must be up and locked.

With the DRB III

T

, select Sensor Display and monitor the MN CYL

TRVL SEN ROD.

Does the DRB III

T

display MN CYL TRVL SEN ROD between

10–25 Counts?

Yes

>> Go To 8

No

>> Go To 2

ZH

CONVERTIBLE TOP

23 - 49

9610 MAIN CYLINDER TRAVEL SENSOR (ROD SIDE) +/- CIRCUITS OPEN/SHORT
TO GROUND (CONTINUED)

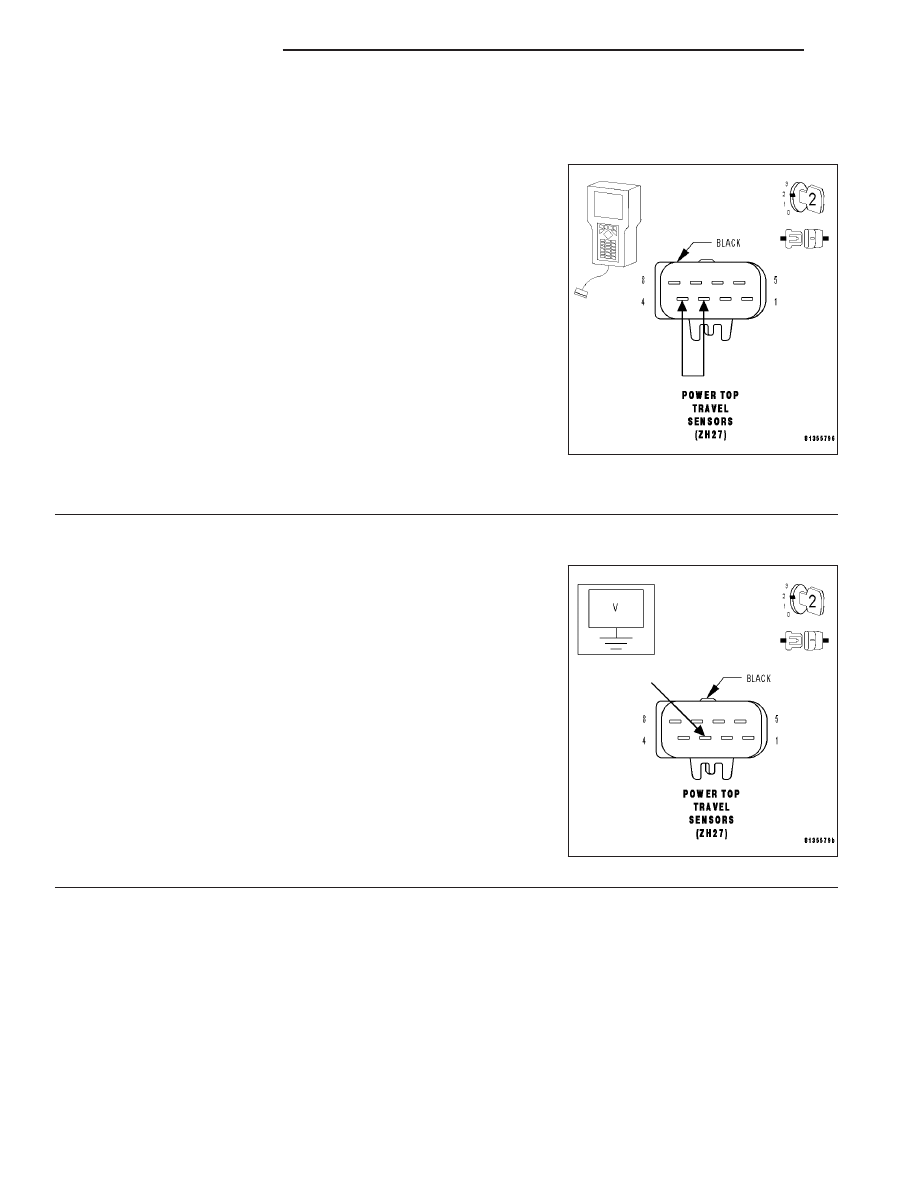

2.

Main Cylinder Travel Sensor (Rod Side)

Turn the ignition off.

Disconnect the Power Top Travel Sensors harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, select Sensor Display and monitor the MN CYL

TRVL SEN ROD.

Momentarily connect a fused jumper wire between the Main Cylinder
Travel Sensor (Rod Side) (+) circuit and the Main Cylinder Travel Sen-
sor (Rod Side) (-) circuit.

With the jumper connected, does the DRB III

T

display MN CYL

TRVL SEN ROD above 100 Counts?

Yes

>> Replace the Main Cylinder Travel Sensor.

Note: Travel Sensors are replaced as a set of four.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 3

3.

Main Cylinder Travel Sensor (Rod Side) (+) circuit

Remove the jumper wire.

With the ignition on.

Measure the voltage of the Main Cylinder Travel Sensor (Rod Side) (+)
circuit at the Power Top Travel Sensor harness connector.

Is the voltage above 10.0 volts?

Yes

>> Go To 4

No

>> Go To 6
