13. Remove the strainer in the inlet to torque con-

verter lock-up control solenoid valve (1).

14. Remove the sealing plate (3).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 297

Note: A total of 12 valve balls are located in the
valve body, four made from plastic (4) and eight
from steel (1, 3).

15. Note the location of all check balls (1, 3, 4) and

the central strainer (2) for re-installation. Remove
all check balls (1, 3, 4) and the central strainer
(2).

16. Remove the screws holding the side covers to the

valve body and valve housing.

17. Remove all the valves and springs from the valve body (1). Check all valves for ease of movement and

shavings.

21 - 298

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

18. Remove all of the valves and springs from the valve housing (2). Check all valves for ease of movement and

shavings.

Note: The sleeves and pistons of the overlap regulating valves must not be mixed up.

19. Remove the pressure supply valve from the valve body.

ASSEMBLY

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 299

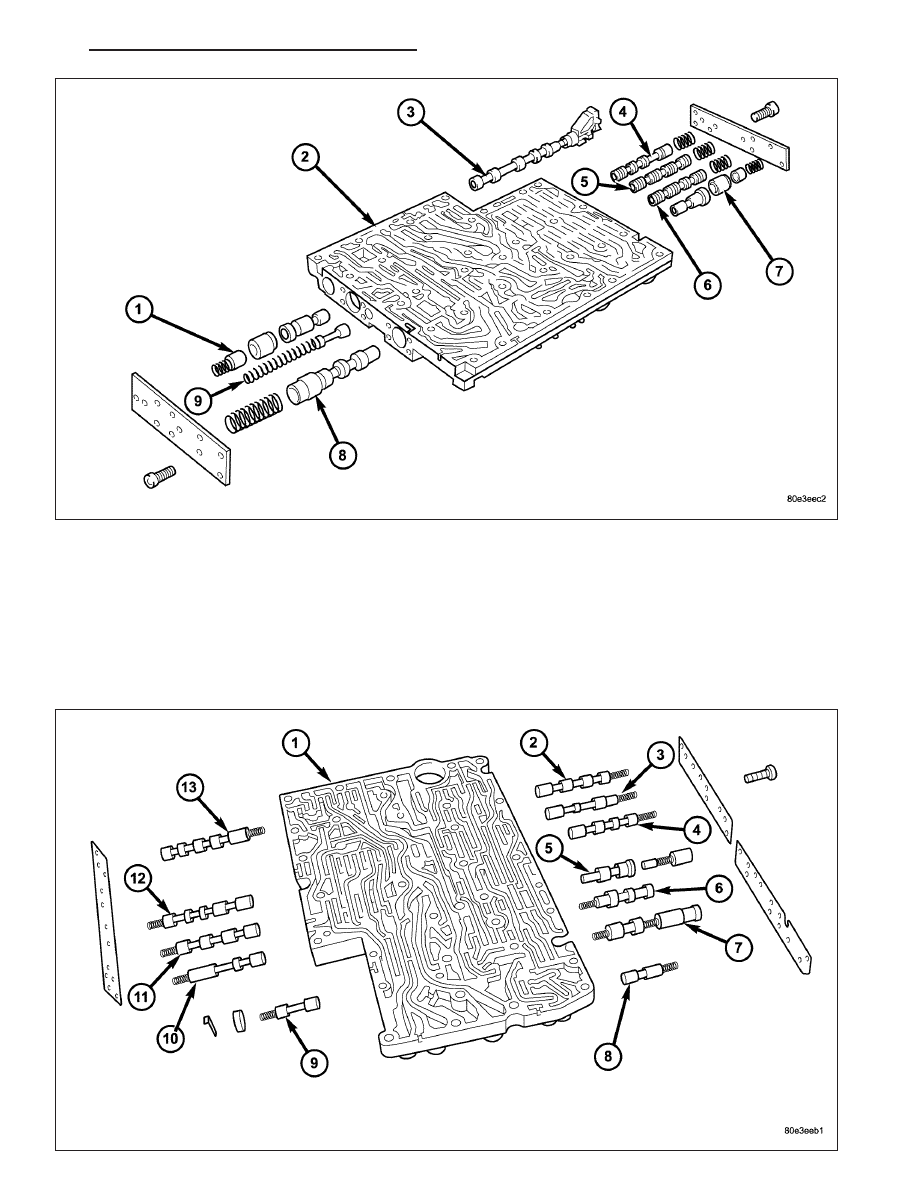

1. Install all of the valves and springs from the valve body (1). Check all valves for ease of movement and

shavings.

Note: Pay great attention to cleanliness for all
work on the shift plate. Fluffy cloths must not be
used. Leather cloths are particularly good. After
dismantling, all parts must be washed and blown
out with compressed-air, noting that parts may be
blown away.

2. Install the pressure supply valve (1) into the valve

body.

Note: The sleeves and pistons of the overlap regulating valves must not be mixed up.

3. Install all of the valves and springs into the valve housing (2). Check all valves for ease of movement and shav-

ings.

4. Install the screws to hold the side covers to the valve body and valve housing. Tighten the screws to 4 N·m (35

in. lbs.).
