8. Measure the K2 clutch clearance.

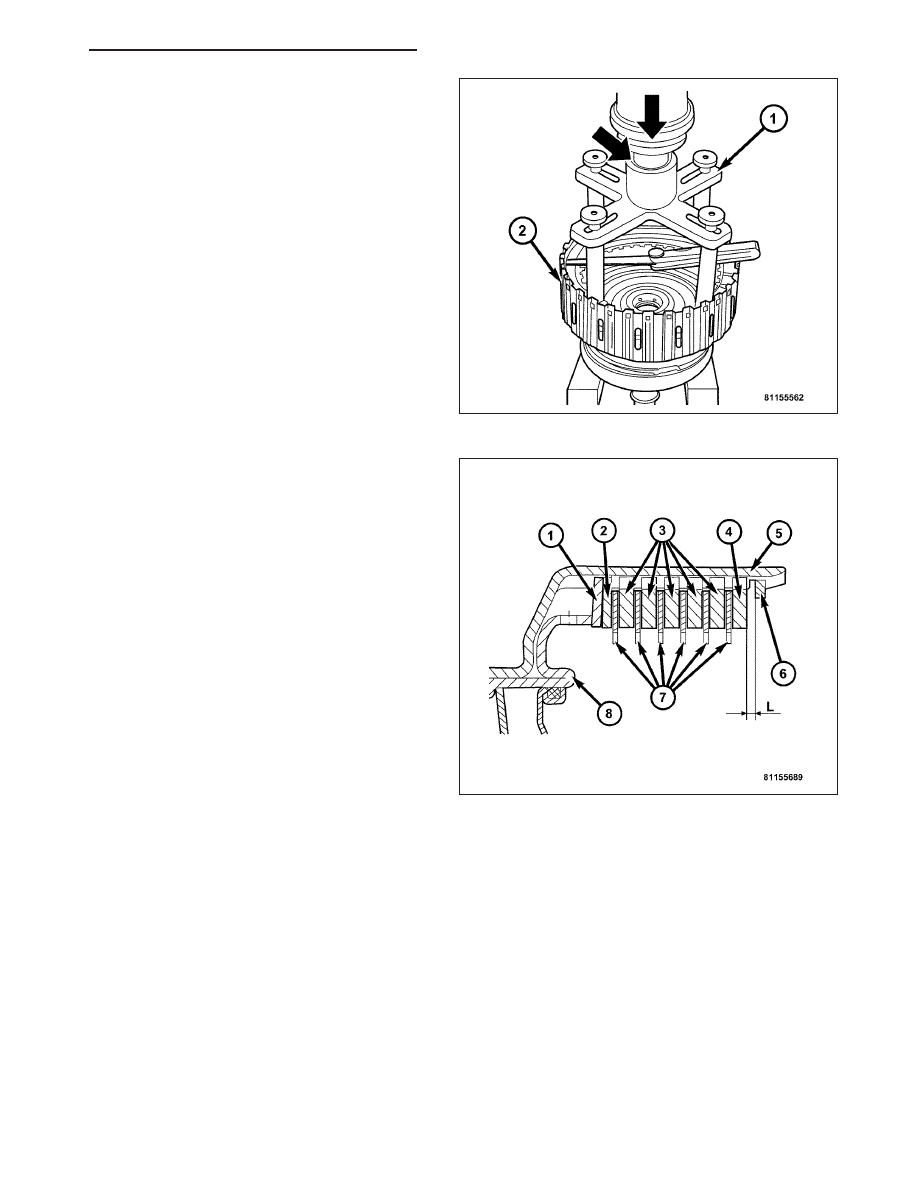

a. Mount Special Tool 8901 (1) on the outer mul-

tiple disc (2).

b. Using a lever press, compress the pressing

tool as far as the stop (then the marking ring is
still visible, see small arrow).

c.

Using a feeler gauge, determine the play “L” at
three points between the snap-ring (6) and
outer multiple-disc (4).

d. During the measurement the snap-ring (6)

must contact the upper bearing surface of the
groove in the outer multiple-disc carrier.

e. The correct clutch clearance is 2.3-2.7 mm

(0.091-0.106 in.) for three friction disc versions,
2.4-2.8 mm (0.095-0.110 in.) for four disc ver-
sions, 2.5-2.9 mm (0.099-0.114 in.) for five disc
versions, and 2.7-3.1 mm (0.106-0.122 in.) for
six disc versions.

f. Adjust with snap-ring (6), if necessary. Snap-

rings are available in thicknesses of 2.3 mm
(0.091 in.), 2.6 mm (0.102 in.), 2.9 mm (0.114
in.), 3.2 mm (0.126 in.), 3.5 mm (0.138 in.), and
3.8 mm (0.150 in.).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 277

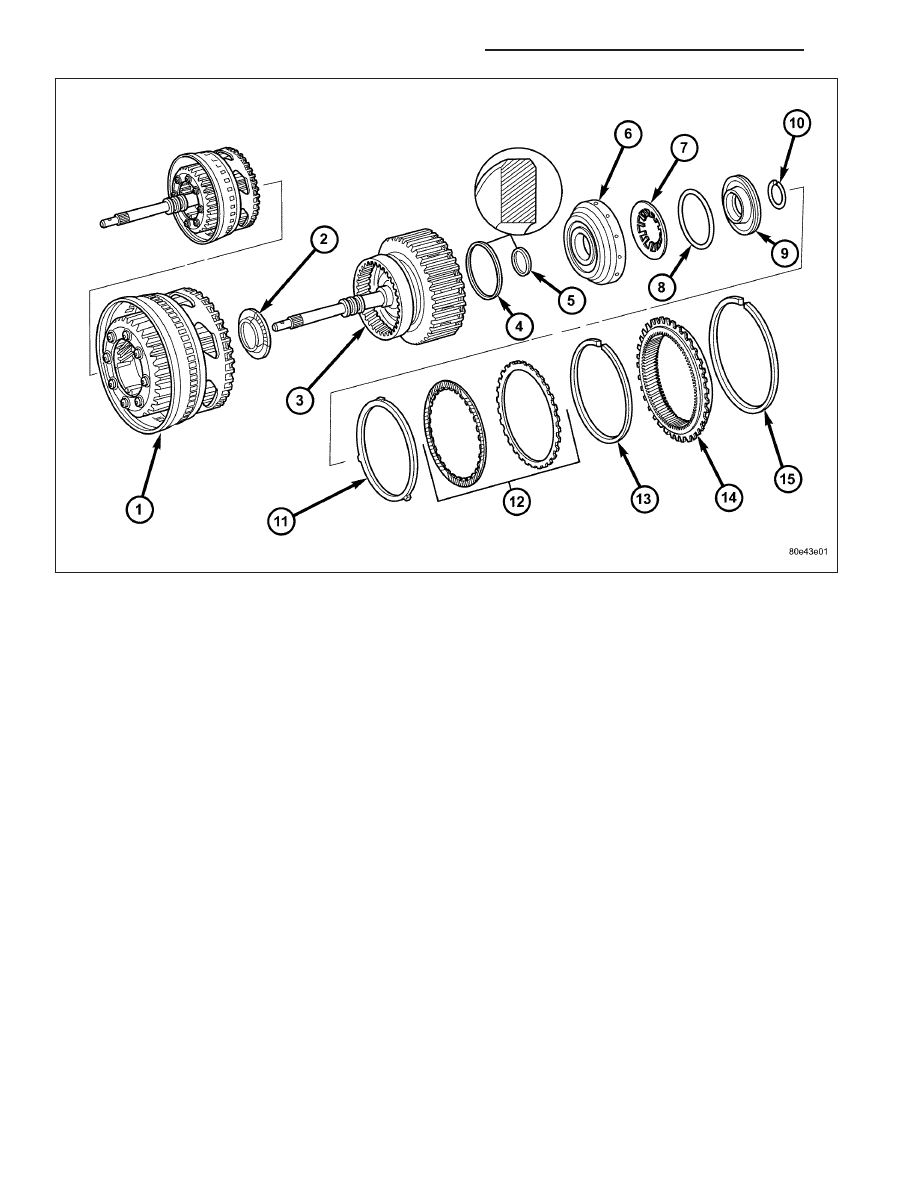

9. Insert the thrust bearing (2) into the K1 inner disc carrier. Insert the thrust bearing (2) with a little grease to

prevent it from slipping.

10. Install the input shaft and k2 clutch in the K1 inner disc carrier with integrated front gear set (1).

11. Fit the hollow gear (14). Pay attention to the installation position.

21 - 278

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

DRIVING CLUTCH K3

DISASSEMBLY

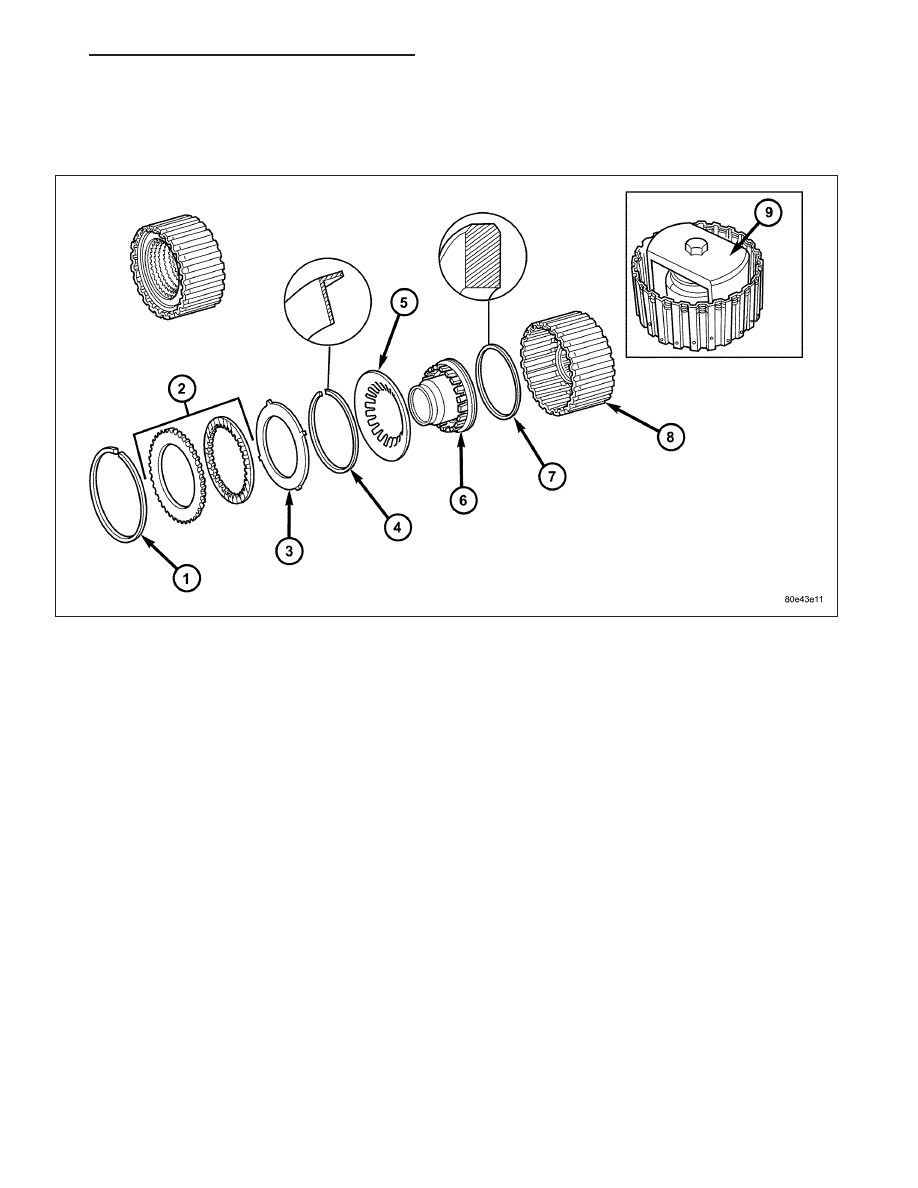

1. Remove the snap-ring (1) from the outer disc carrier (8).

2. Remove the multiple disc pack (2) and the disc spring (3) from the outer disc carrier.

3. Place Special Tool 8900 (9) on the spring plate (5) and compress the spring until the snap-ring (4) is exposed.

4. Remove the snap-ring (4).

5. Remove the spring plate (5) and the piston (6) from the outer disc carrier (8).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 279

ASSEMBLY

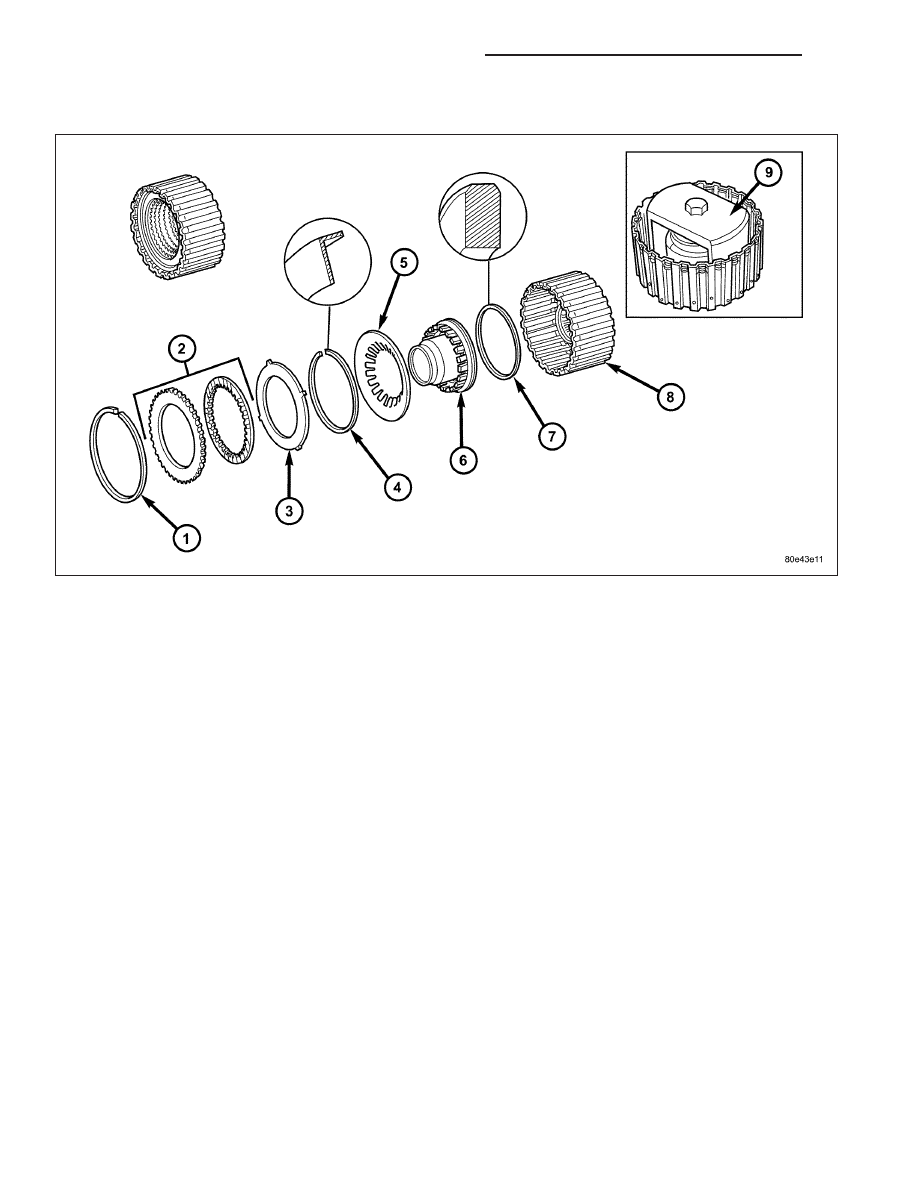

1. Install the piston (6) in the outer disc carrier (8). Check the sealing ring (7) and replace if necessary. The

rounded off edges of the sealing ring must point outwards.

2. Insert the spring plate (5). Insert the spring plate (5) with the curvature towards the piston.

3. Mount Special Tool 8900 (9) on the spring plate (5) and clamp until the snap-ring groove is exposed.

4. Insert the snap-ring (4). The collar of the snap-ring (4) must point towards the disc pack (2).

Note: Pay attention to the sequence of the discs. Place new friction multiple-discs in ATF fluid for one hour
before installing.

5. Install the disc spring (3) and the multiple disc pack (2) in the outer disc carrier (8).

6. Insert the snap-ring (1).

7. Measure the K3 clutch clearance.

21 - 280

AUTOMATIC - NAG1 SERVICE INFORMATION
