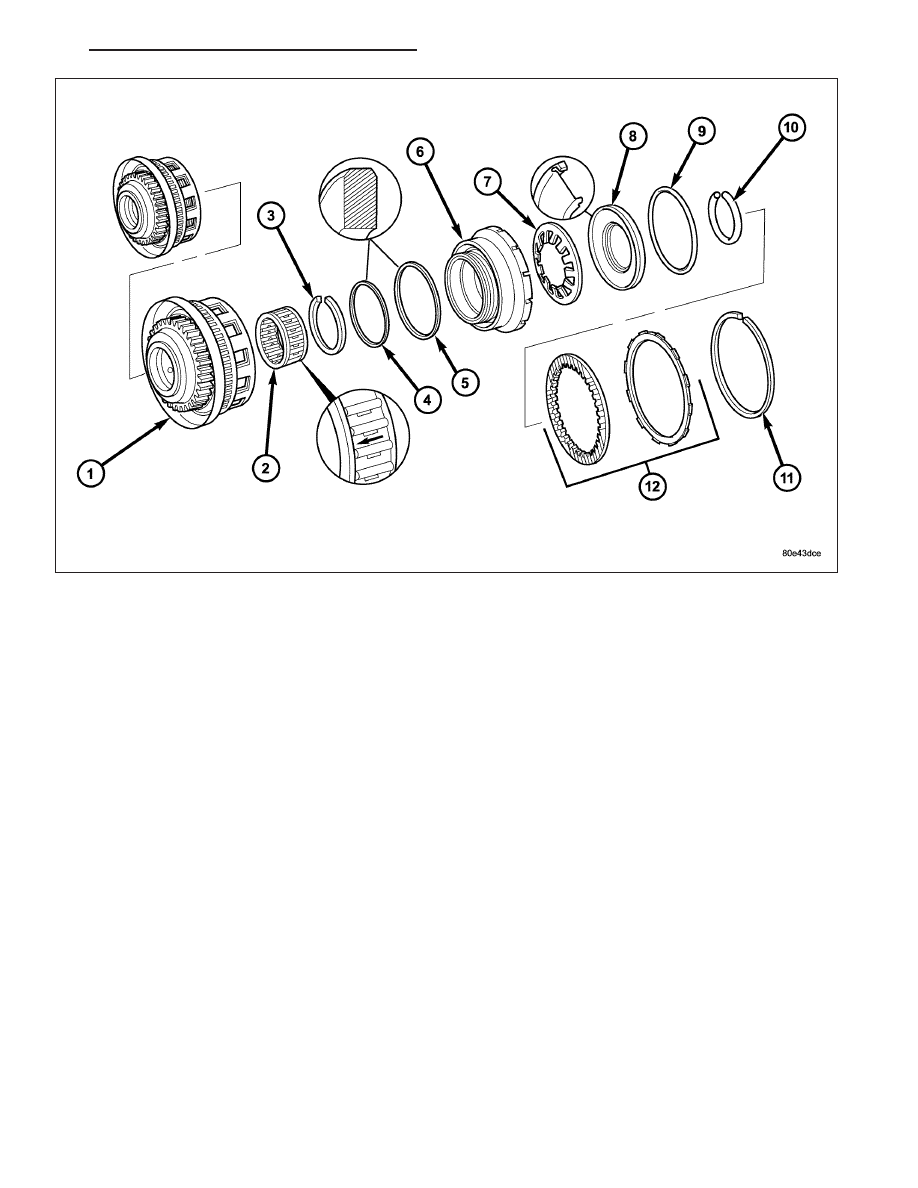

9. Insert the front freewheel F1 (2) and fit the snap-ring (3). The freewheel F1 (2) must be installed in the direction

of the arrow.

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 273

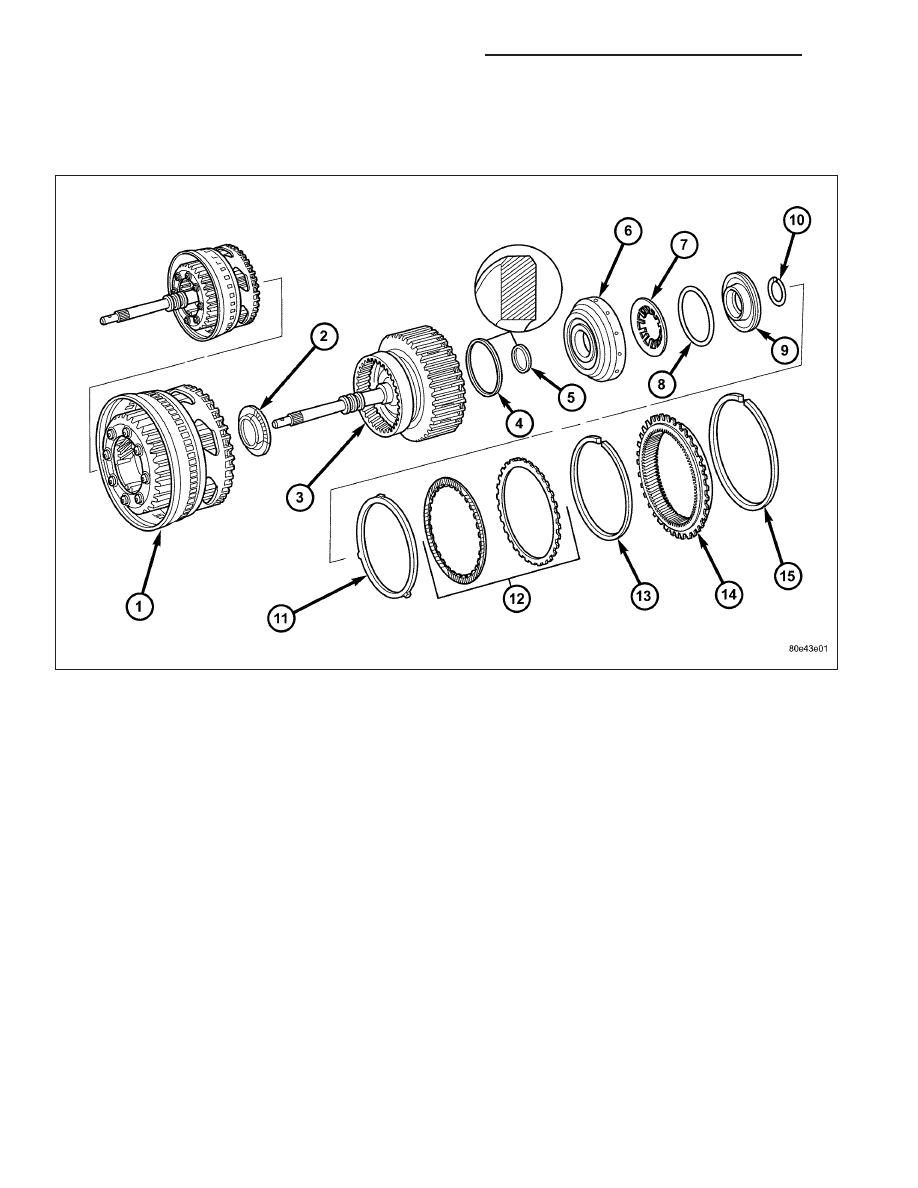

DRIVING CLUTCH K2

DISASSEMBLY

1. Remove the snap-ring (15) from the K1 inner disc carrier with integrated front gear set (1) and take off the hollow

gear (14).

2. Remove the input shaft and K2 clutch (3).

3. Remove the thrust bearing (2).

4. Remove the snap-ring (13) from K2 outer multiple-disc carrier.

5. Take out the multiple-disc pack (12).

6. Take out the disc spring (11).

21 - 274

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

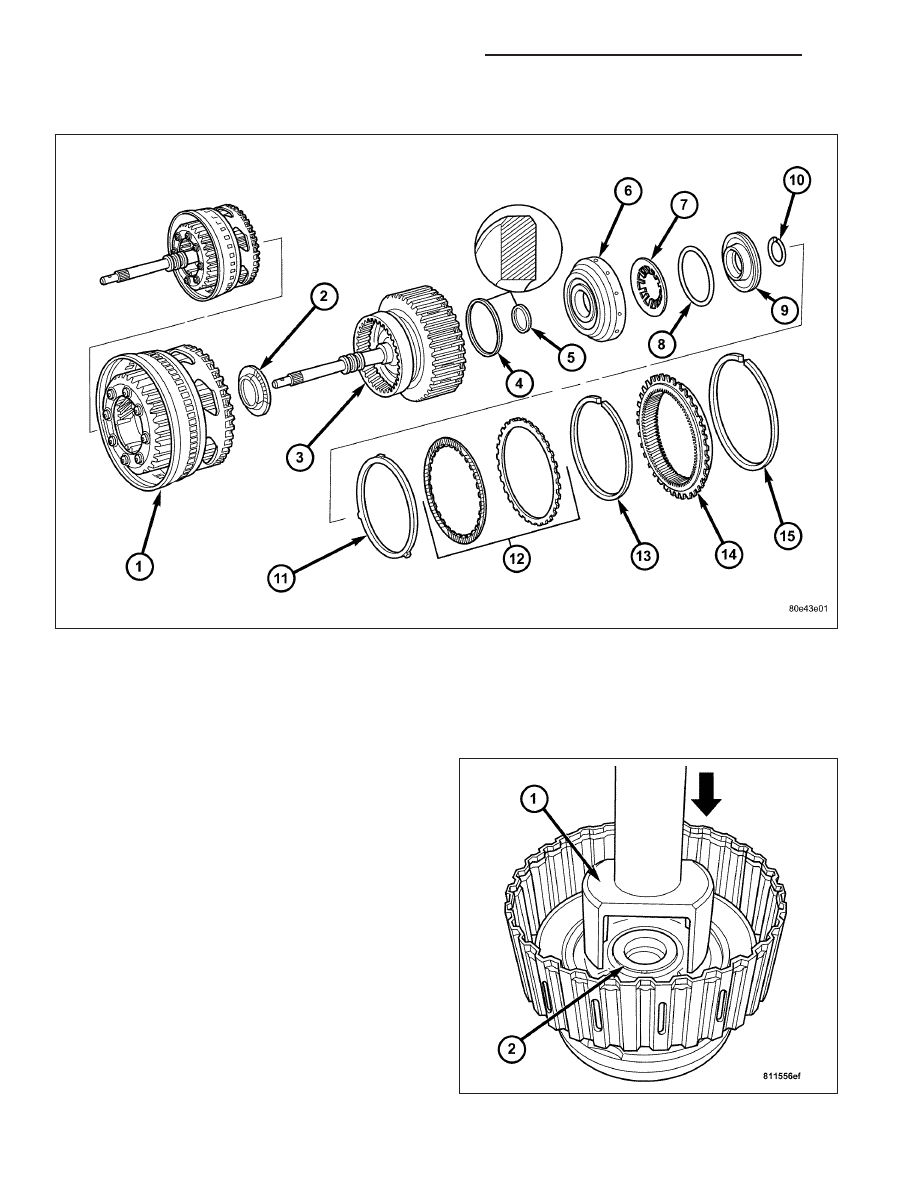

7. Fit Special Tool 8900 (1) onto spring retainer and

press until snap-ring (2) is released.

8. Remove the snap-ring (10).

9. Take out the disc spring (7) and pull the piston (6) out of the outer multiple-disc carrier.

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 275

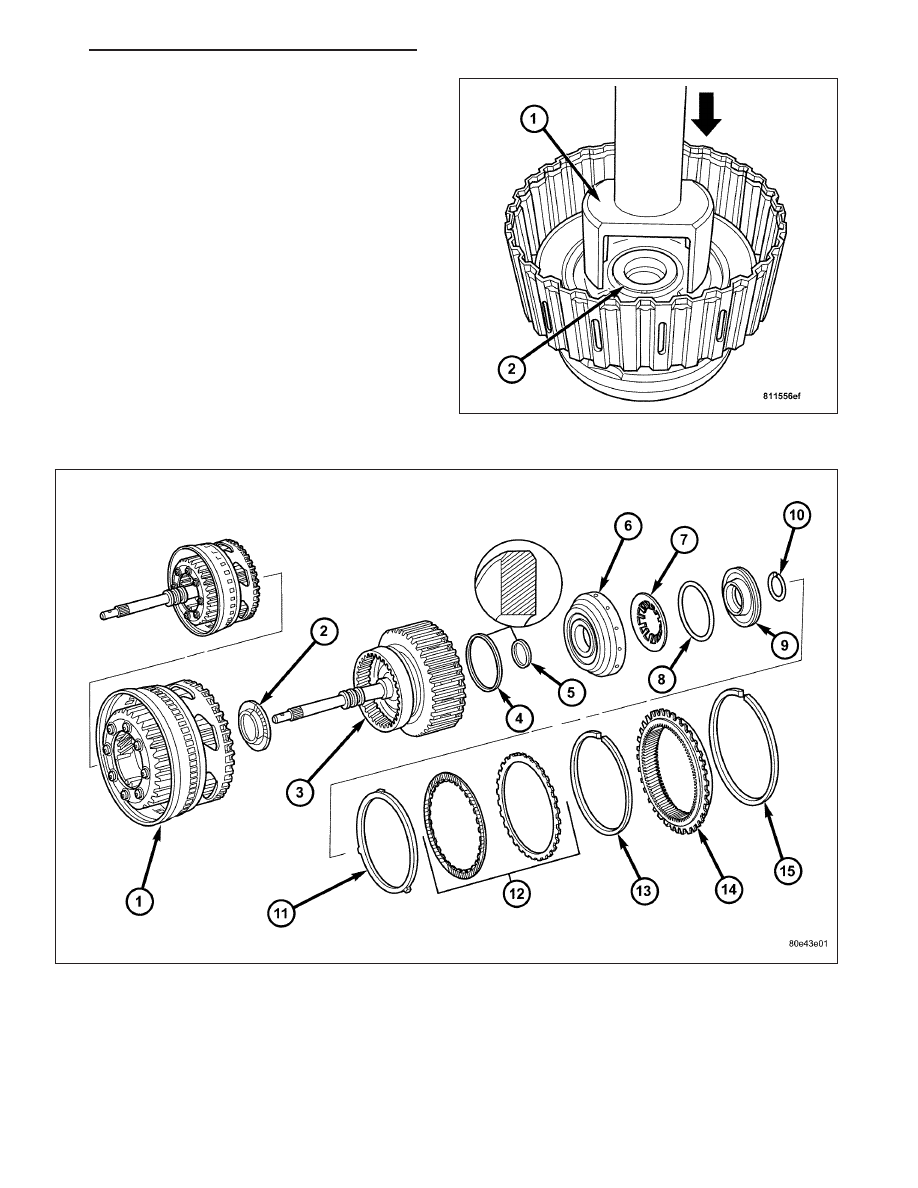

ASSEMBLY

1. Install the piston (6) in the outer multiple-disc carrier. Inspect the seals (4 and 5), replace if necessary. The

rounded edges of the seals must point to the outside.

2. Insert the disc spring (7) and the spring retainer (9). Insert the disc spring (7) with the curved side pointing

toward the spring retainer (9). Inspect the seal (8), replace if necessary.

3. Place Special Tool 8900 on the spring plate (1) and

press until the groove of the snap-ring is exposed.

4. Insert the snap-ring (2).

5. Insert the disc spring.

Note: Pay attention to the sequence of the discs.
Place new friction multiple-discs in ATF fluid for
one hour before installing.

6. Insert the multiple-disk set into the outer multiple-

disk carrier.

7. Fit the snap-ring.
