TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt, B2 Clutch Carrier

16

-

141

Bolt, B1 Carrier to Converter Housing

10

-

88.5

Nut, Propeller Flange

120

88.5

-

Bolt, Electrohydraulic Unit

8

-

71

Bolt, Transmission Housing to Converter Housing

20

-

177

Bolts, Oil Pan

8

-

71

Screws, Valve Body/Housing Side Cover

4

-

35

Bolt, Shift Plate

8

-

71

Bolt, Solenoid Leaf Spring

8

-

71

Plug, Oil Pan Drain

20

-

177

Nut, Shifter Mechanism to Floor Pan

7

-

65

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 265

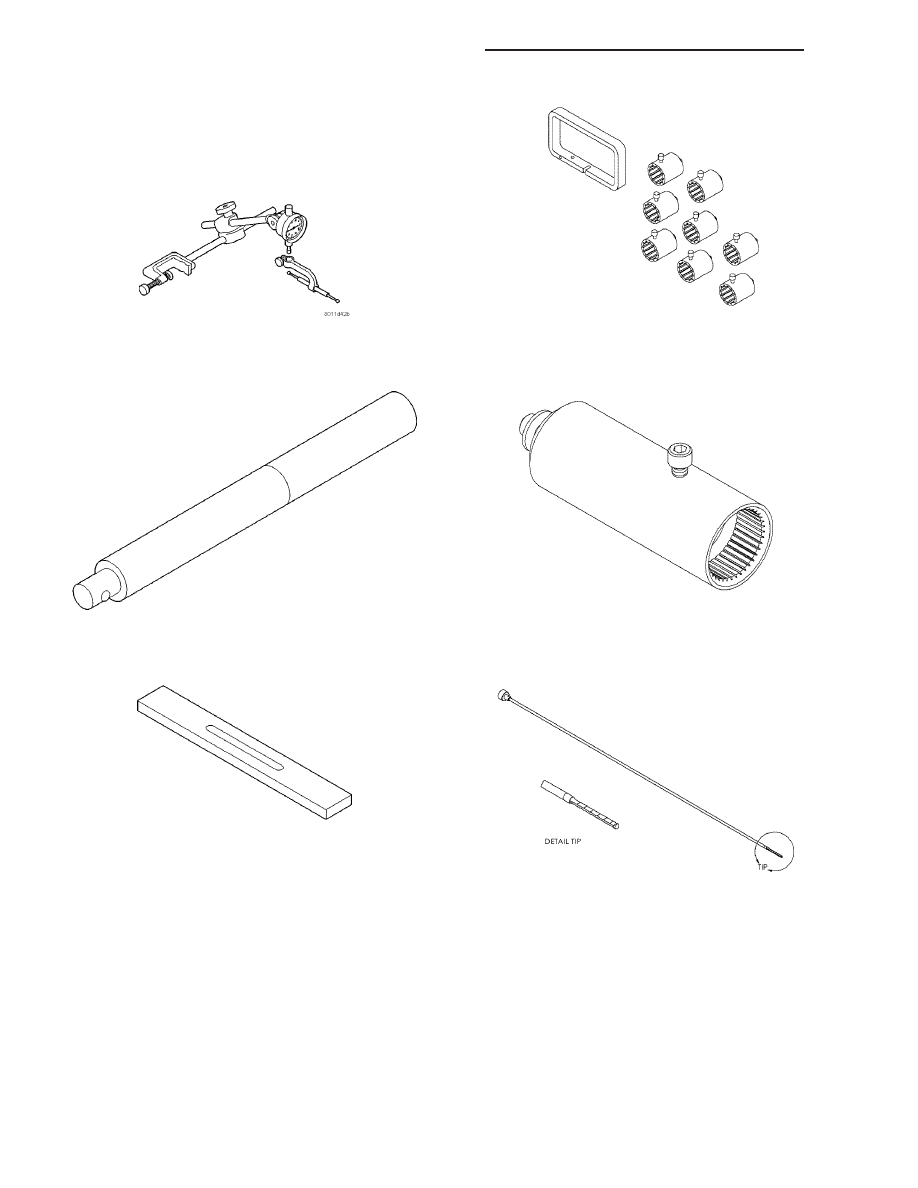

SPECIAL TOOLS - NAG1 AUTOMATIC
TRANSMISSION

C-3339 DIAL INDICATOR

C-4171 HANDLE

6311 BAR, GAUGE

8266 END PLAY SET

82 ADAPTER, GEARTRAIN END-PLAY

8863A DIPSTICK

21 - 266

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

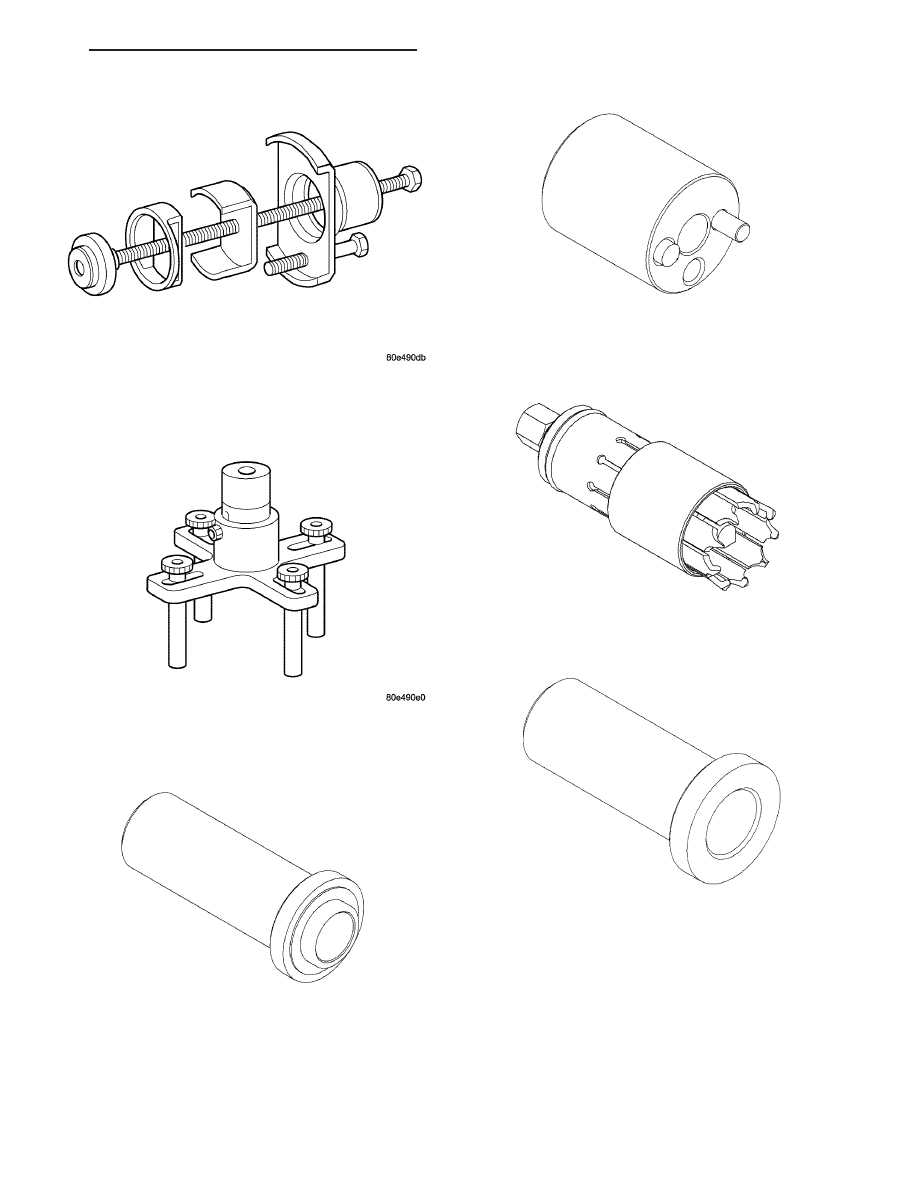

8900 Compressor, Multi-use Spring

8901 TOOL, PRESSING

8902A INSTALLER, SEAL

9078 TOOL, STAKING

9082 REMOVER, BEARING

9287 INSTALLER, BEARING

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 267

DRIVING CLUTCHES

DESCRIPTION

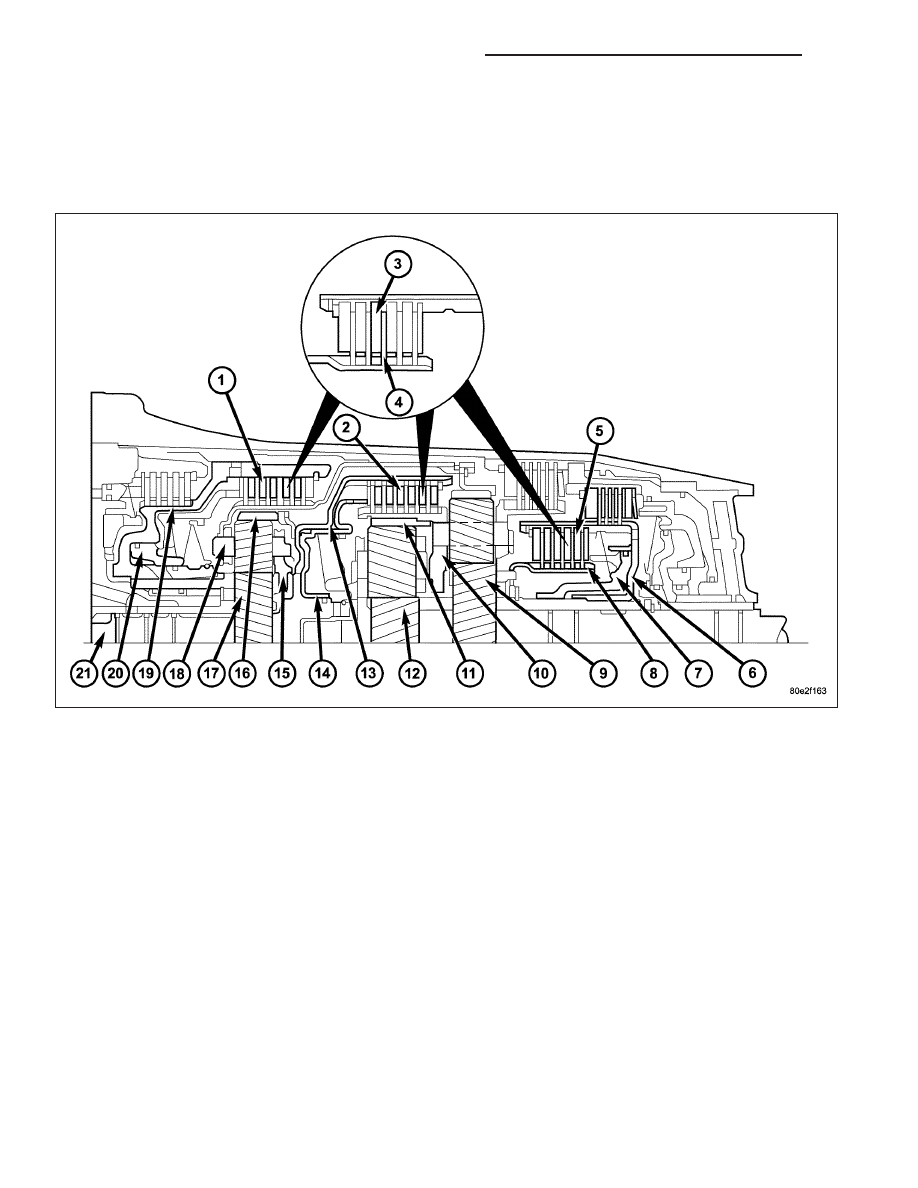

Three multi-plate driving clutches the front, middle and rear multi-plate clutches K1 (1), K2 (2) and K3 (5), are
located in the planetary gear sets in the transmission housing.

A multi-plate driving clutch consists of a number of internally toothed discs (4) on an internally toothed disc carrier
and externally toothed discs (3) on an externally toothed disc carrier.

OPERATION

The driving clutches (1, 2 and 5) produce a non-positive locking connection between two elements of a planetary
gear set or between one element from each of two planetary gear sets in order to transmit the drive torque.
