5. Place a suitable drain pan beneath the transmis-

sion drain.

6. Remove the transmission drain plug (2) and drain

the transmission.

7. Disconnect the transmission shift selector rod (1).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 221

8. Disconnect the transmission oil cooler line banjo fit-

tings (1) from the left and right sides of the tran-
mission housing.

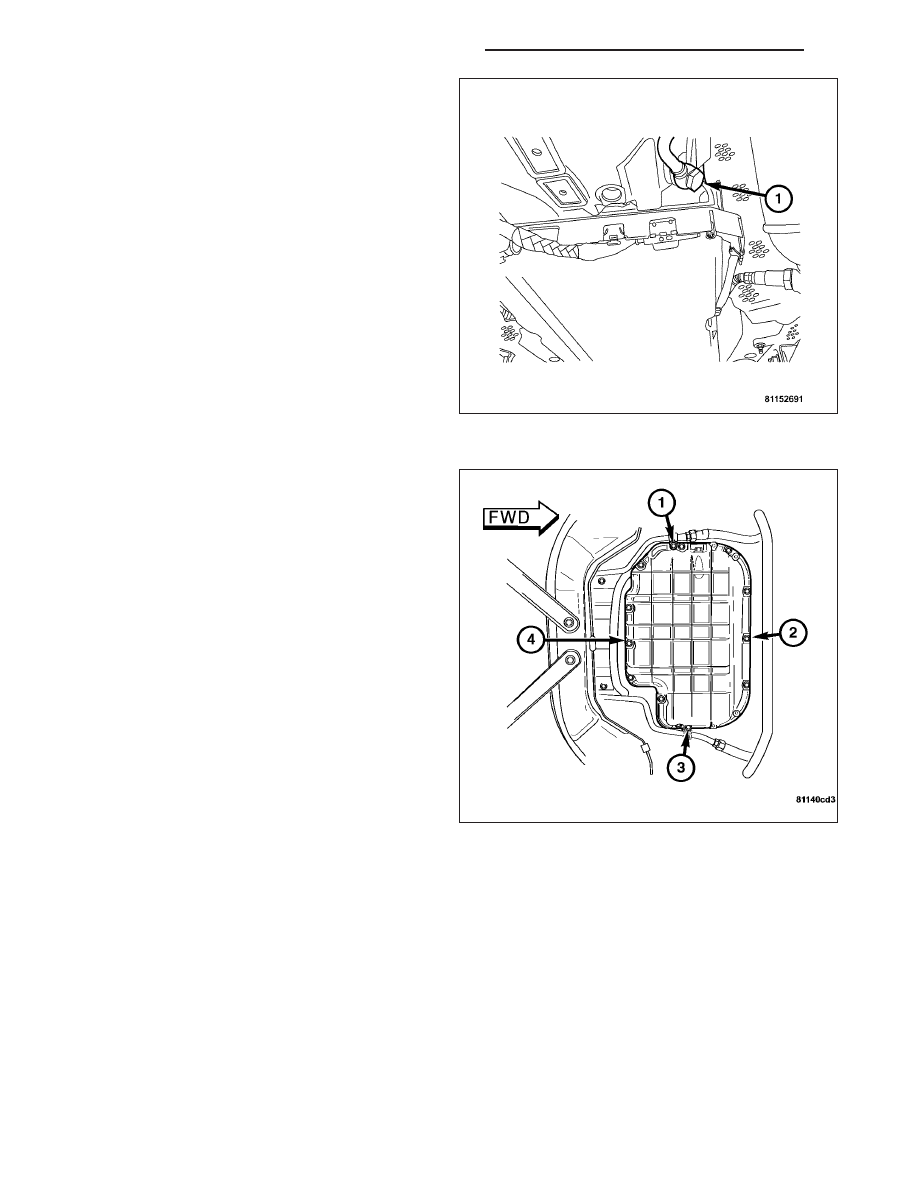

9. Remove the transmission oil cooler line retainer

bolts (1) from the left and right side of the engine
lower oil pan.

21 - 222

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

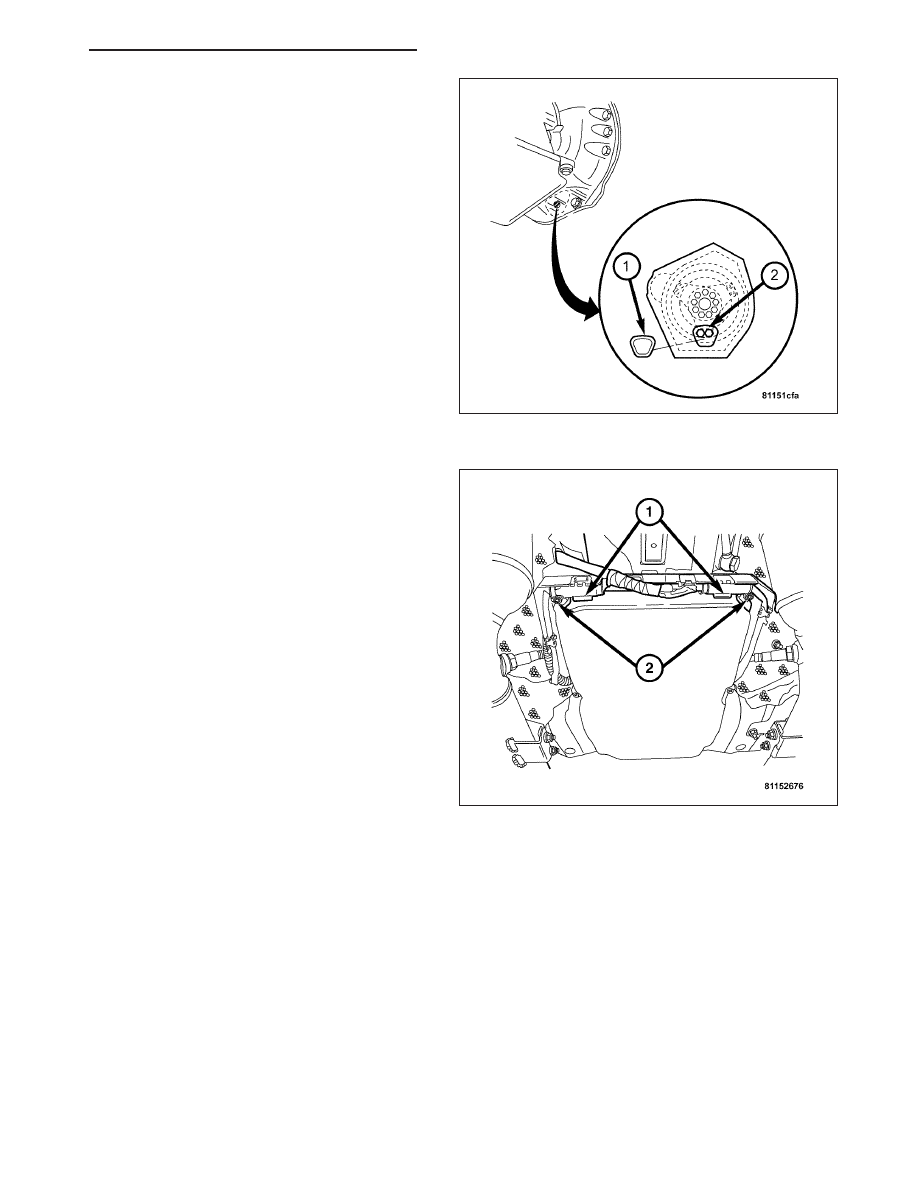

10. Remove the torque converter access cover (1).

Note: Rotate the engine at the vibration damper
bolt.

11. Remove the torque converter bolts (2).

12. Disconnect and remove the oxygen sensor har-

ness connectors (1)

13. Remove the heat shield bolts (2) and the heat

shield

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 223

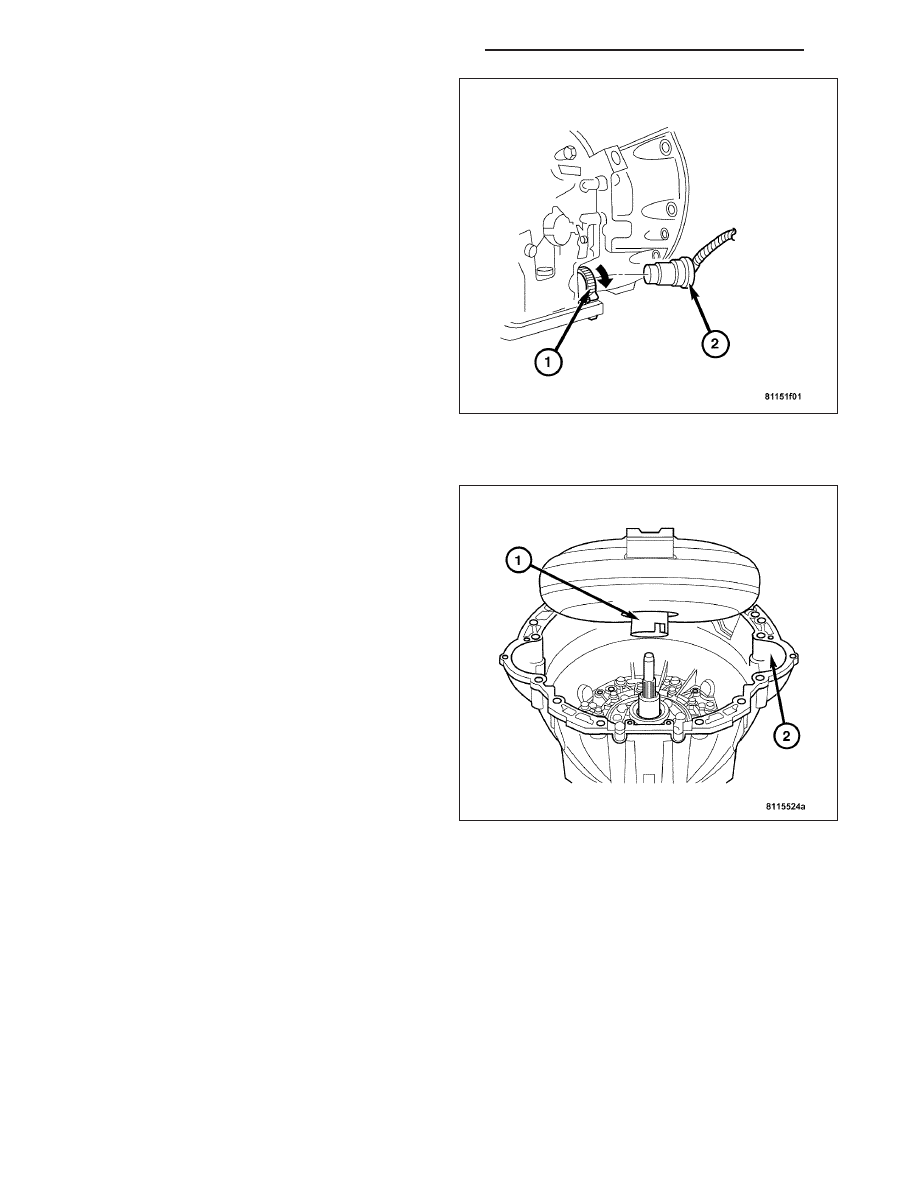

14. Disconnect the transmission control harness con-

nector (2).

15. Position a transmission jack under the transmis-

sion oil pan rail.

16. Remove the starter. (Refer to 8 - ELECTRICAL/

STARTING/STARTER MOTOR - REMOVAL).

17. Remove the transmission to engine retaining

bolts.

18. Lower and remove the transmission from the

vehicle.

DISASSEMBLY

1. Remove the torque converter (1). (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

NAG1/TORQUE CONVERTER - REMOVAL).

21 - 224

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH
