(P0758) 2-3 SOLENOID CIRCUIT (CONTINUED)

4.

2-3 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

With the ignition off.

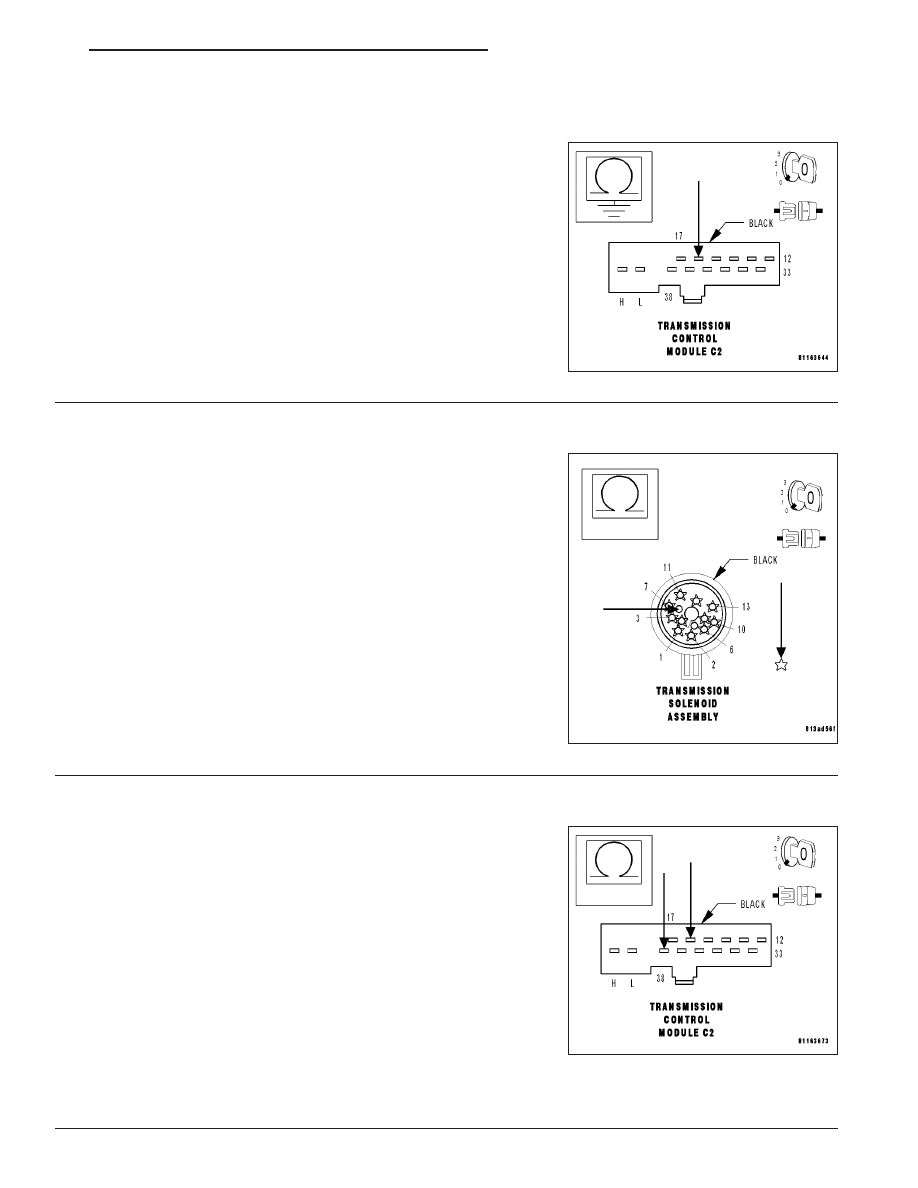

Measure the resistance between ground and the 2-3 Solenoid Control
circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 5

No

>> Repair the 2-3 Solenoid Control circuit for a short to

ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

5.

2-3 SOLENOID CONTROL CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

Measure the resistance between the 2-3 Solenoid Control circuit and
all other circuits in the Transmission Solenoid Assembly harness con-
nector.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 6

No

>> Repair the 2-3 Solenoid Control circuit for a short to the

other circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

6.

2-3 SOLENOID RESISTANCE OUT OF TOLERANCE

With the ignition off.

Reconnect the Transmission Solenoid Assembly harness connector.

Measure the resistance between the 2-3 Solenoid Control circuit and
the Solenoid Supply Voltage circuit at the Transmission Control Mod-
ule C2 harness connector.

Is the resistance between 2.5 and 6.5 ohms?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Replace the 2-3 Solenoid. (Refer to 21 - TRANSMISSION/

TRANSAXLE/AUTOMATIC - NAG1/ELECTROHYDRAU-
LIC UNIT - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 149

(P0758) 2-3 SOLENOID CIRCUIT (CONTINUED)

7.

INTERMITTENT WIRING AND CONNECTORS

The conditions that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Test Complete.

21 - 150

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0758) 2–3 SOLENOID CIRCUIT SHORT TO GROUND

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 151

(P0758) 2–3 SOLENOID CIRCUIT SHORT TO GROUND (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: If the TCM detects a short to ground on the solenoid control circuit or solenoid control circuit
shorted to ground in the TCM.

POSSIBLE CAUSES

2-3 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

2-3 SOLENOID CONTROL CIRCUIT SHORT TO ANOTHER CIRCUIT

2-3 SOLENOID

TRANSMISSION CONTROL MODULE

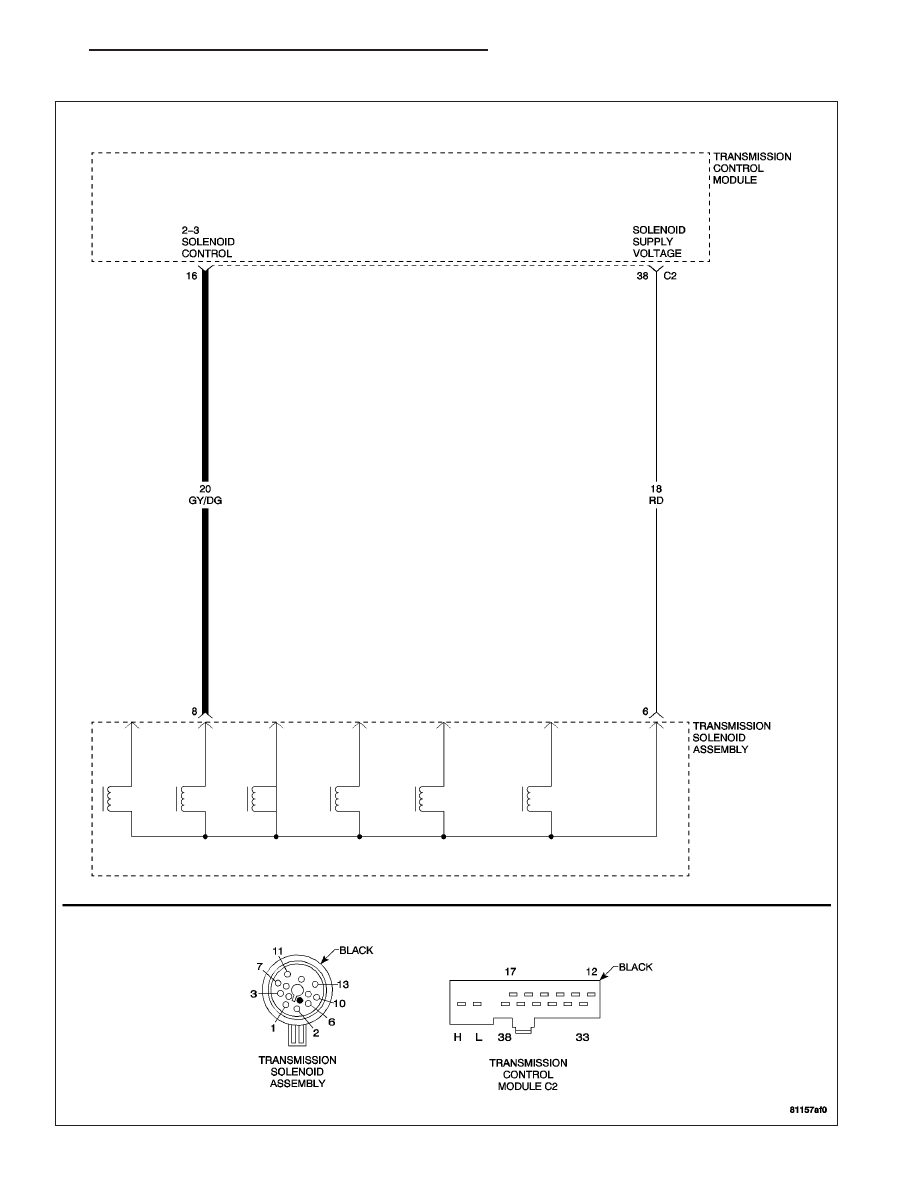

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read Transmission DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P0758) 2–3

SOLENOID CIRCUIT.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

21 - 152

NAG1 - ELECTRICAL DIAGNOSTICS
