(P0753) 1-2/4-5 SOLENOID CIRCUIT (CONTINUED)

2.

CHECK FOR CURRENT DTC

Note: If the TCM detects and stores a DTC, the TCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for an active DTC.

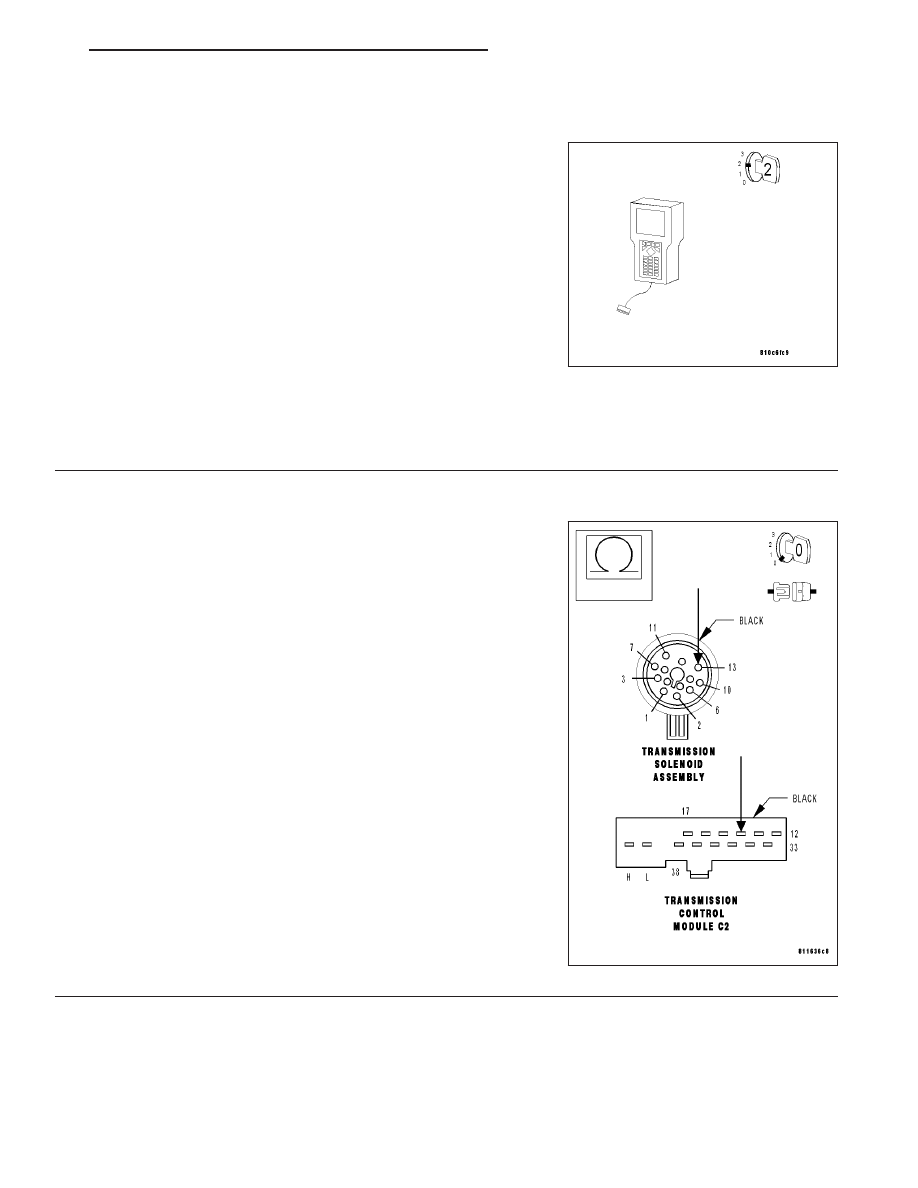

Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read Transmission DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 7

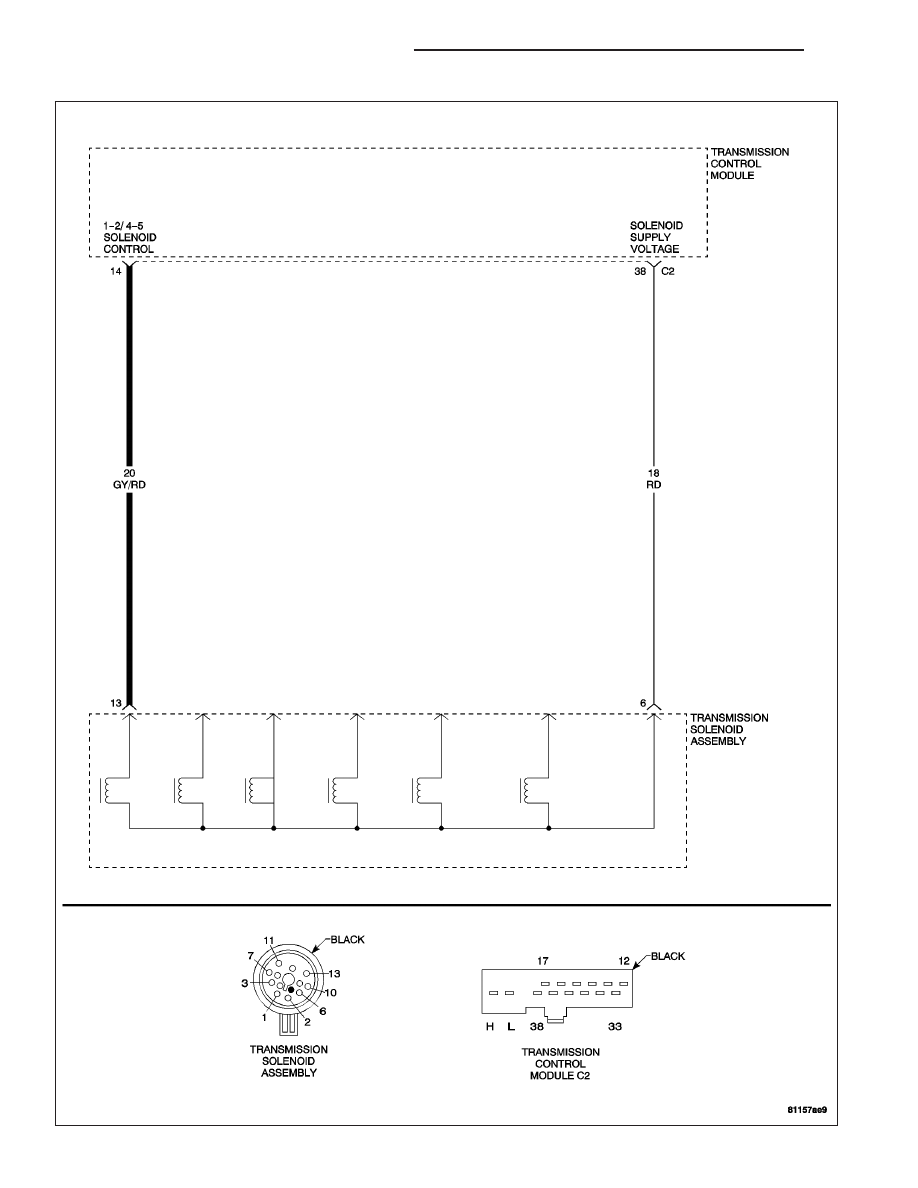

3.

1-2/4-5 SOLENOID CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Transmission Control Module C2 harness connector.

Disconnect the Transmission Solenoid Assembly harness connector

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the 1-2/4-5 Solenoid Control circuit from the
TCM harness connector to the Transmission Solenoid Assembly har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>>

Go To 4

No

>> Repair the 1-2/4-5 Solenoid Control circuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 141

(P0753) 1-2/4-5 SOLENOID CIRCUIT (CONTINUED)

4.

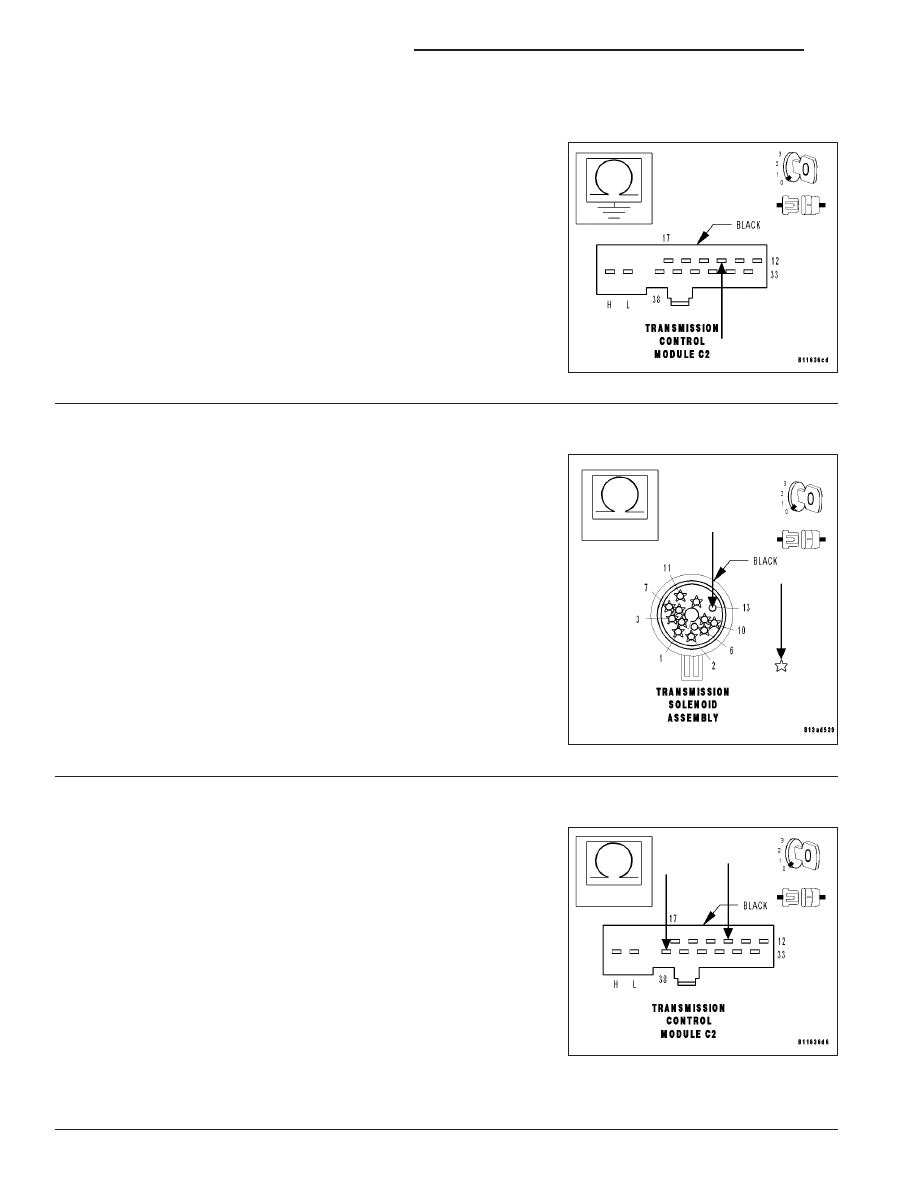

Test 1-2/4-5 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the 1-2/4-5 Solenoid
Control circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 5

No

>> Repair the 1-2/4-5 Solenoid Control circuit for a short to

ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

5.

1-2/4-5 SOLENOID CONTROL CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

Measure the resistance between the 1-2/4-5 Solenoid Control circuit
and all other circuits in the Transmission Solenoid Assembly harness
connector.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 6

No

>> Repair the 1-2/4-5 Solenoid Control circuit for a short to

other circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

6.

1-2/4-5 SOLENOID RESISTANCE OUT OF TOLERANCE

With the ignition off.

Reconnect the Transmission Solenoid Assembly harness connector.

Measure the resistance between the 1-2/4-5 Solenoid Control circuit
and the Solenoid Supply Voltage circuit at the Transmission Control
Module C2 harness connector.

Is the resistance between 2.5 and 6.5 ohms?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Replace the 1-2/4-5 Solenoid. (Refer to 21 - TRANSMIS-

SION/TRANSAXLE/AUTOMATIC

-

NAG1/ELECTROHY-

DRAULIC UNIT - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

21 - 142

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0753) 1-2/4-5 SOLENOID CIRCUIT (CONTINUED)

7.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Test Complete.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 143
