(P0753) 1–2/4–5 SOLENOID CIRCUIT SHORT TO GROUND (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: If the TCM detects a short to ground on the solenoid control circuit or solenoid control circuit
shorted to ground in the TCM.

POSSIBLE CAUSES

1-2/4-5 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

1-2/4-5 SOLENOID CONTROL CIRCUIT SHORT TO ANOTHER CIRCUIT

1-2/4-5 SOLENOID

TRANSMISSION CONTROL MODULE

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read Transmission DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P0753) 1–2/

4–5 SOLENOID CIRCUIT.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 145

(P0758) 2-3 SOLENOID CIRCUIT

21 - 146

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0758) 2-3 SOLENOID CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: If the TCM detects a short to battery on the solenoid control circuit, shorted solenoid, open
solenoid, or an open or shorted solenoid control circuit in the TCM.

POSSIBLE CAUSES

2-3 SOLENOID CONTROL CIRCUIT OPEN

2-3 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

2-3 SOLENOID CONTROL CIRCUIT SHORT TO ANOTHER CIRCUIT

2-3 SOLENOID

TRANSMISSION CONTROL MODULE

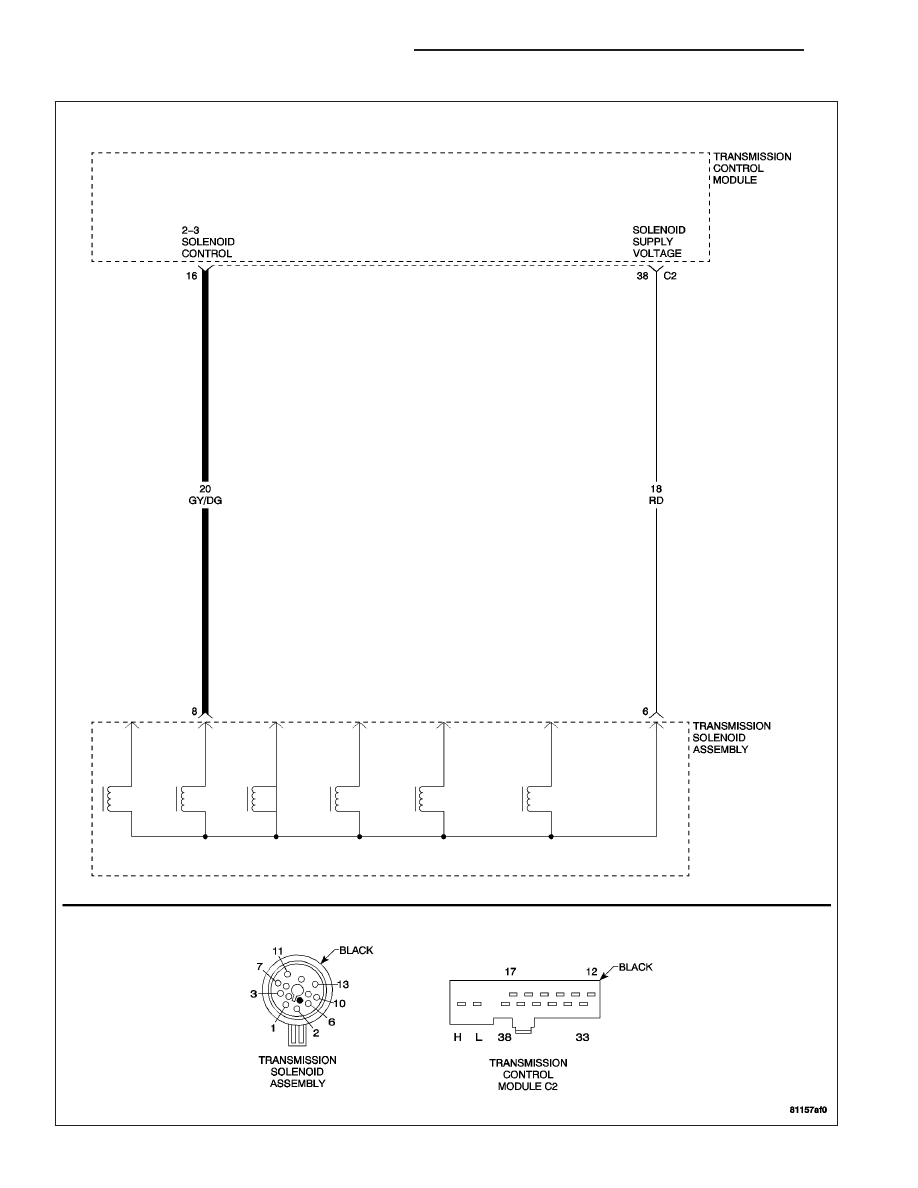

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 147

(P0758) 2-3 SOLENOID CIRCUIT (CONTINUED)

2.

CHECK FOR CURRENT DTC

Note: If the TCM detects and stores a DTC, the TCM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the DRB III

T

at the same time the

DTC is displayed.

Note: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to set.
With the DRB III

T

, read Transmission DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 7

3.

2-3 SOLENOID CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Transmission Control Module C2 harness connector.

Disconnect the Transmission Solenoid Assembly harness connector.

Note: Check connectors - Clean/repair as necessary.

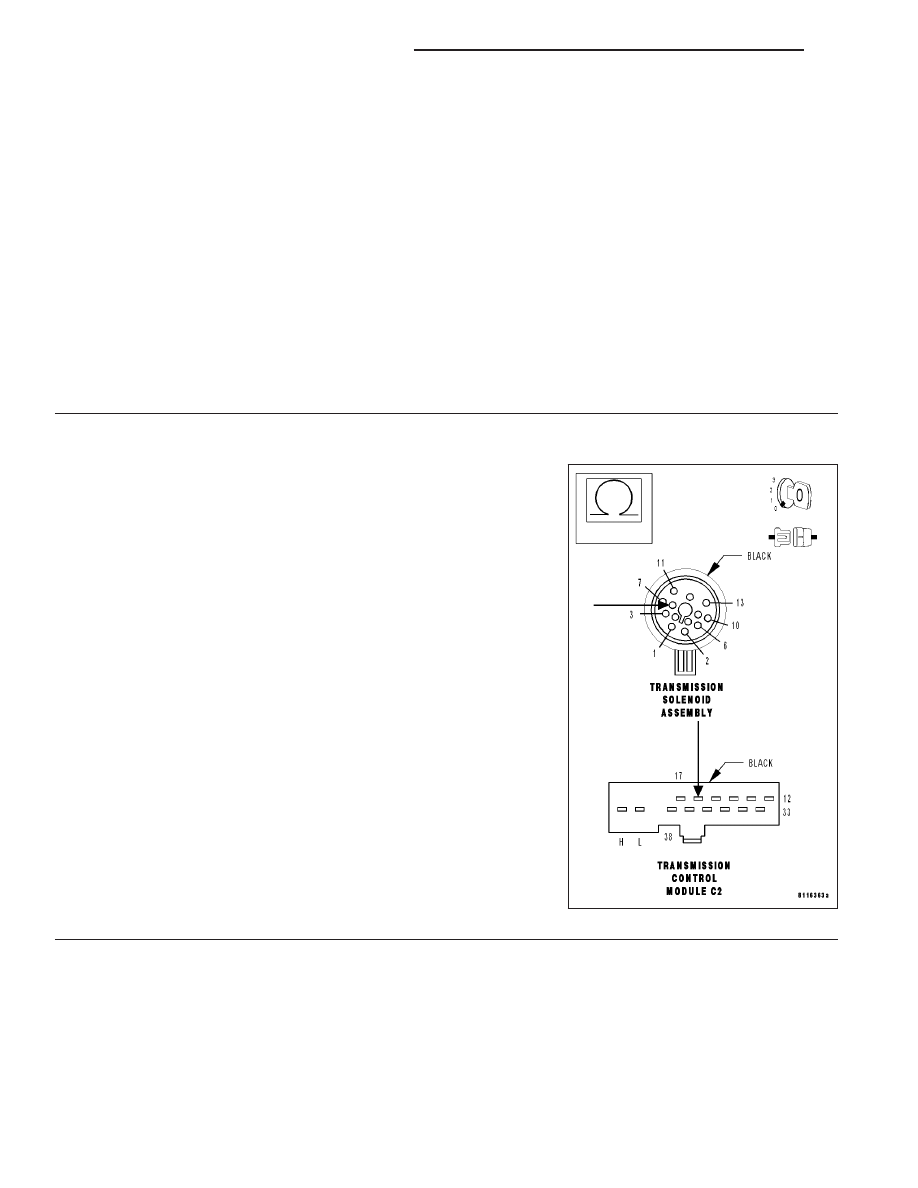

Measure the resistance of the 2-3 Solenoid Control circuit from the
TCM C2 harness connector to the Transmission Solenoid Assembly
harness connector.

Is the resistance below 5.0 ohms?

Yes

>>

Go To 4

No

>> Repair the 2-3 Solenoid Control circuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.
