(P0763) 3-4 SOLENOID CIRCUIT

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 153

(P0763) 3-4 SOLENOID CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: If the TCM detects a short to battery on the solenoid control circuit, shorted solenoid, open
solenoid, or an open or shorted solenoid control circuit in the TCM.

POSSIBLE CAUSES

3-4 SOLENOID CONTROL CIRCUIT OPEN

3-4 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

3-4 SOLENOID CONTROL CIRCUIT SHORT TO ANOTHER CIRCUIT

3-4 SOLENOID

TRANSMISSION CONTROL MODULE

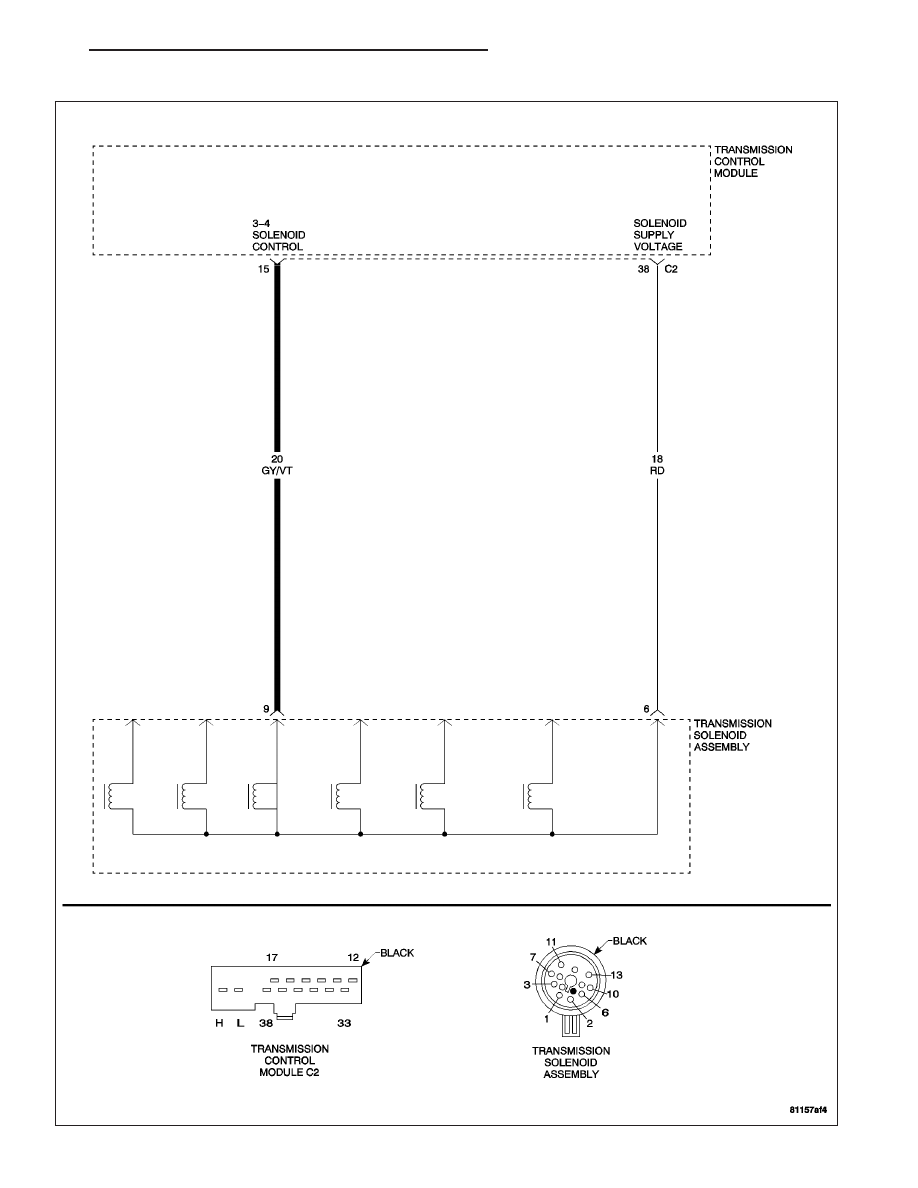

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

21 - 154

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0763) 3-4 SOLENOID CIRCUIT (CONTINUED)

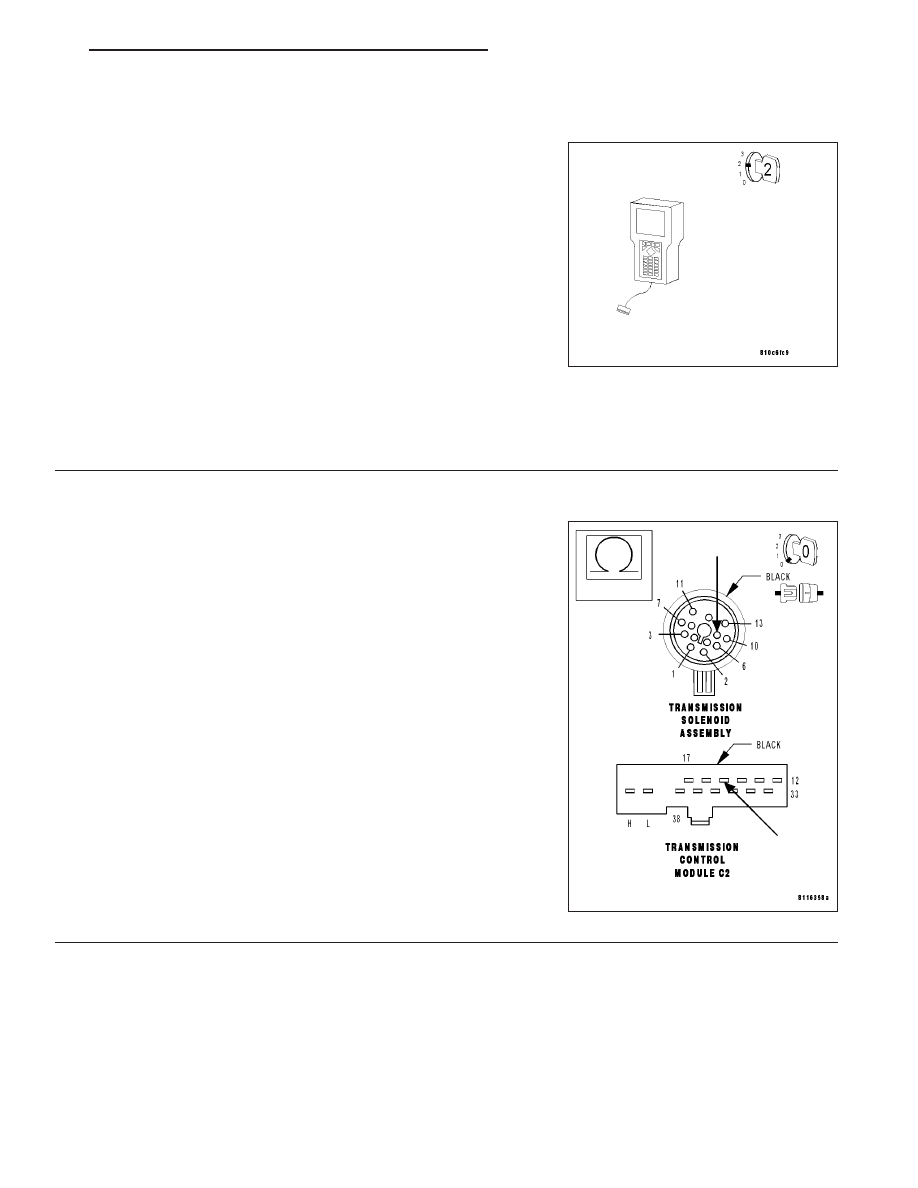

2.

CHECK FOR CURRENT DTC

Note: If the TCM detects and stores a DTC, the TCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for an active DTC.
Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read Transmission DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 7

3.

3-4 SOLENOID CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Transmission Control Module C2 harness connector.

Disconnect the Transmission Solenoid Assembly harness connector

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the 3-4 Solenoid Control circuit from the
TCM C2 harness connector to the Transmission Solenoid Assembly
harness connector.

Is the resistance below 5.0 ohms?

Yes

>>

Go To 4

No

>> Repair the 3-4 Solenoid Control circuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 155

(P0763) 3-4 SOLENOID CIRCUIT (CONTINUED)

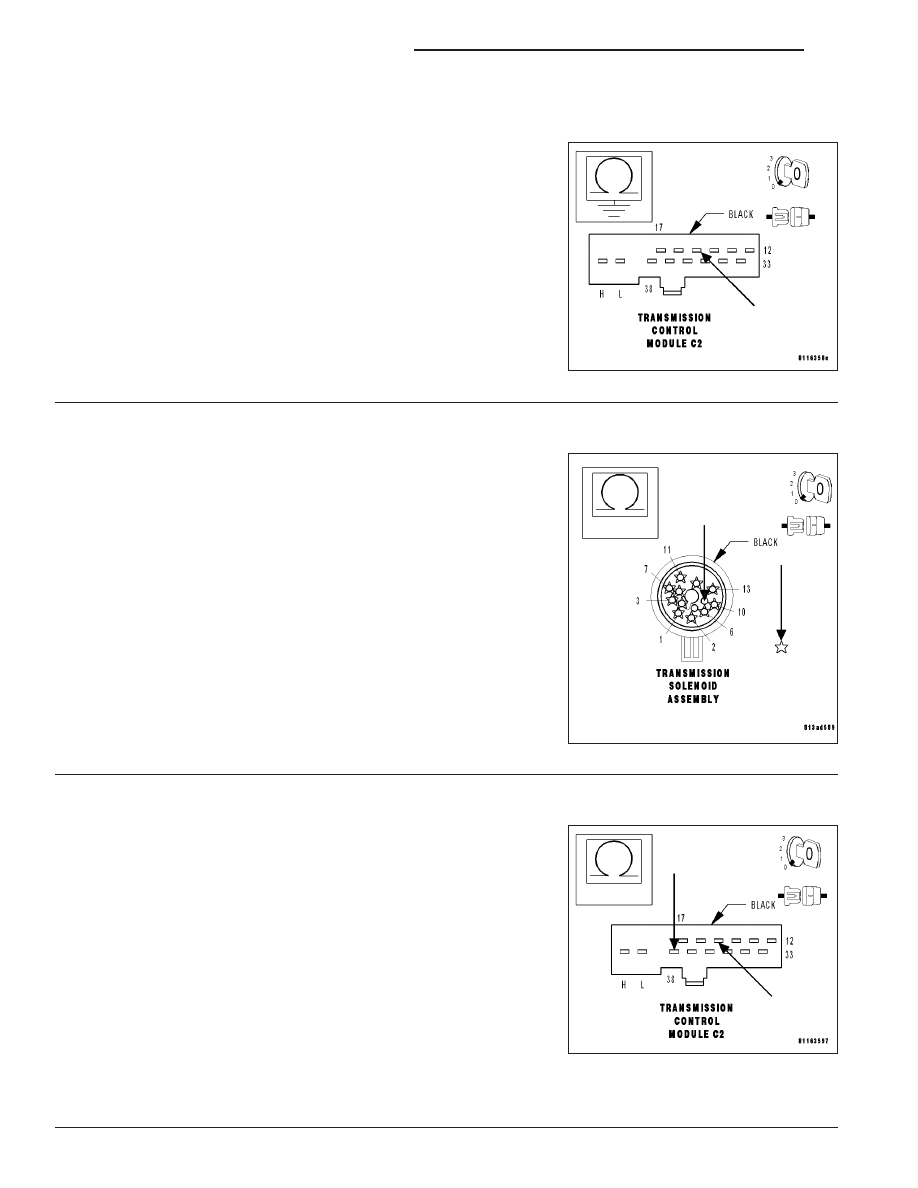

4.

3-4 SOLENOID CONTROL CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the 3-4 Solenoid Control
circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 5

No

>> Repair the 3-4 Solenoid Control circuit for a short to

ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

5.

3-4 SOLENOID CONTROL CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

Measure the resistance between the 3-4 Solenoid Control circuit and
all other circuits in the Transmission Solenoid Assembly harness con-
nector.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 6

No

>> Repair the 3-4 Solenoid Control circuit for a short to other

circuits.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

6.

3-4 SOLENOID RESISTANCE OUT OF TOLERANCE

With the ignition off.

Reconnect the Transmission Solenoid Assembly harness connector.

Measure the resistance between the 3-4 Solenoid Control circuit and
the Solenoid Supply Voltage circuit at the Transmission Control Mod-
ule C2 harness connector.

Is the resistance between 2.5 and 6.5 ohms?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Replace the 3-4 Solenoid. (Refer to 21 - TRANSMISSION/

TRANSAXLE/AUTOMATIC - NAG1/ELECTROHYDRAU-
LIC UNIT - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.
