(PO563) SYSTEM OVERVOLTAGE

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 9

(PO563) SYSTEM OVERVOLTAGE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: System voltage above 16.9 volts with the engine and transmission input speed sensors above
2000 RPM for 60 seconds.

POSSIBLE CAUSES

VEHICLE JUMP STARTED IMPROPERLY

ENGINE CHARGING SYSTEM DTCS PRESENT

TRACTION SYSTEM RELAY OUTPUT VOLTAGE HIGH

TRANSMISSION CONTROL MODULE

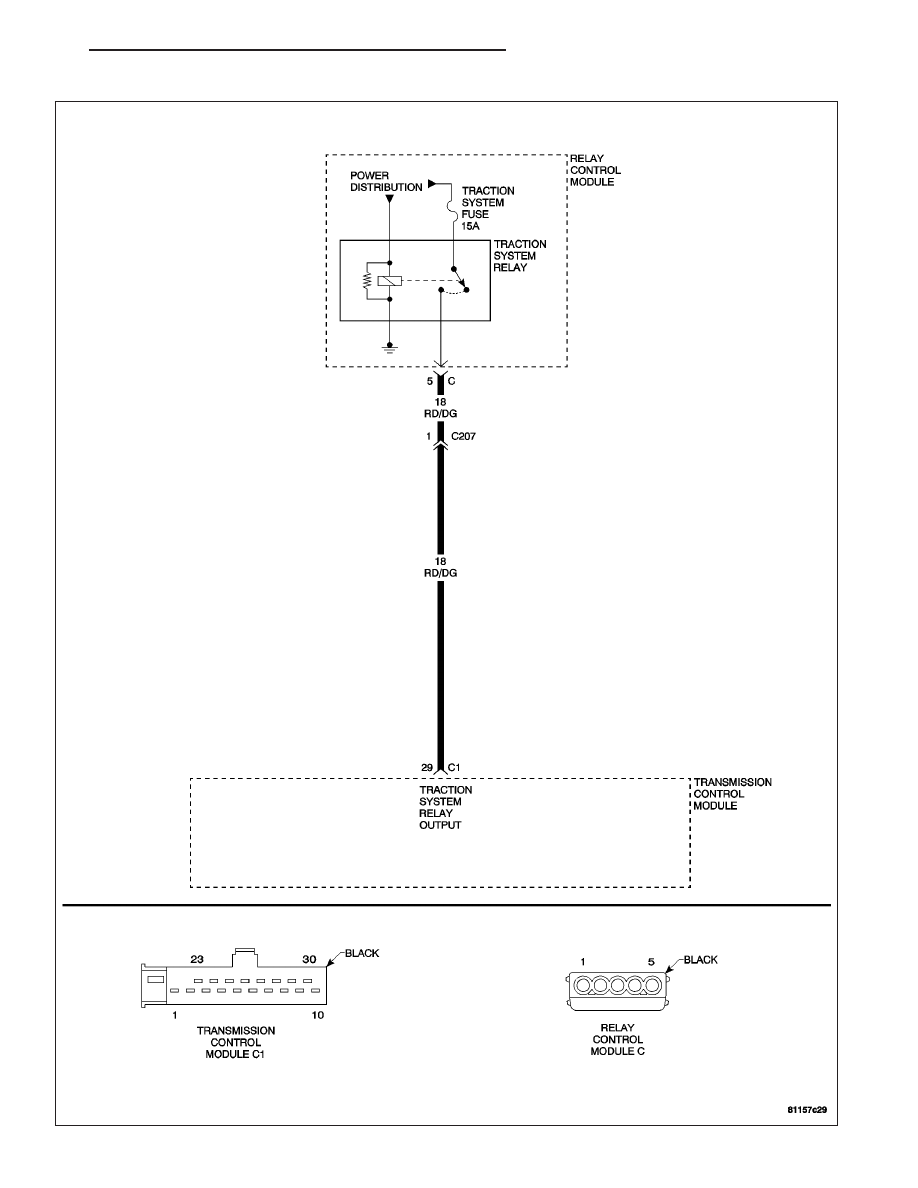

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

2.

VEHICLE JUMP STARTED IMPROPERLY

Determine if the vehicle was jump started improperly.

Note: If the battery was jump started with the batteries in series, the System Overvoltage DTC will be set.

Was the vehicle jump started improperly?

Yes

>> Erase the DTC if the vehicle was jump started improperly.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Go To 3

21 - 10

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(PO563) SYSTEM OVERVOLTAGE (CONTINUED)

3.

ENGINE CHARGING SYSTEM DTCS PRESENT

With the ignition on.

With the DRB III

T

, read Engine DTCs.

Are any Engine Charging System DTCs present?

Yes

>> Refer to the Engine - Electrical Diagnostics category and

perform the appropriate symptom.

No

>>

Go To 4

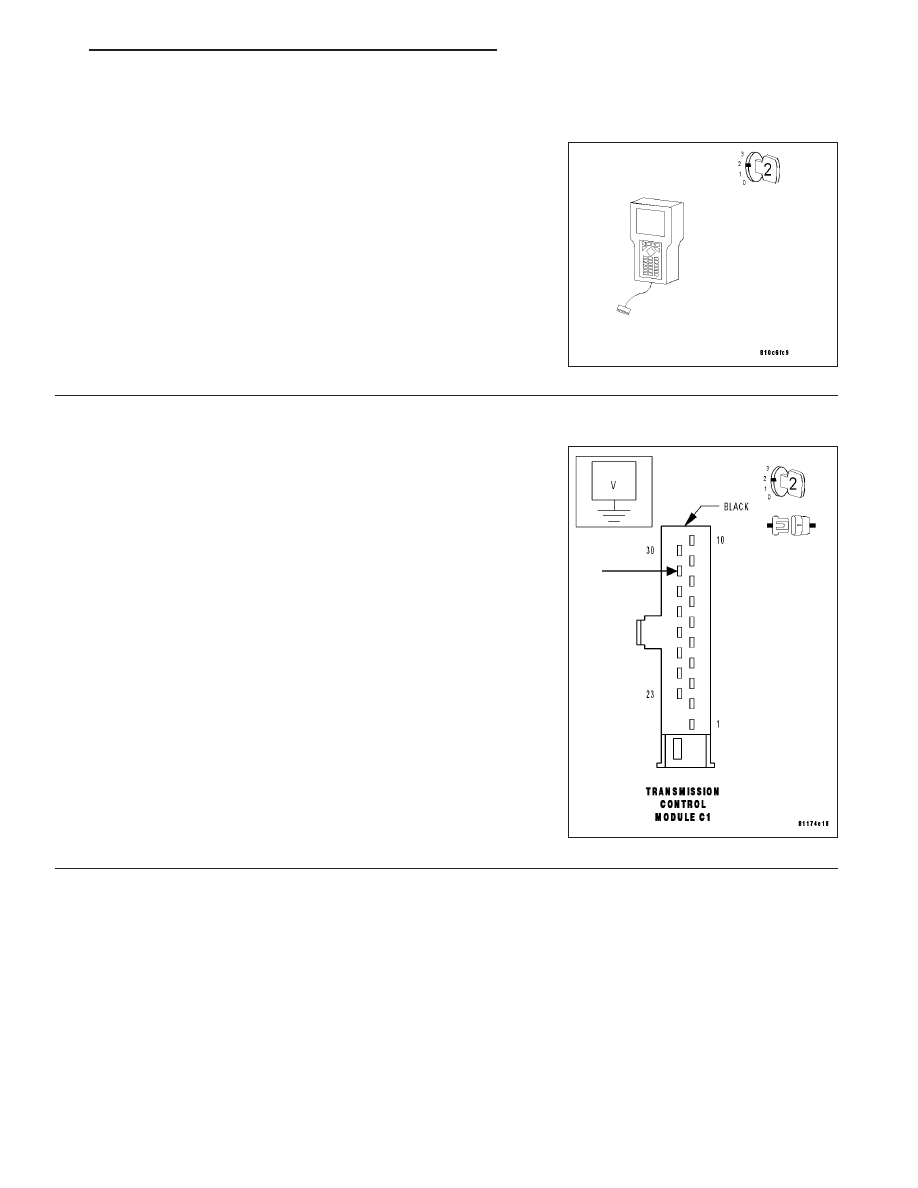

4.

TRACTION SYSTEM RELAY OUTPUT VOLTAGE HIGH AT TCM

Turn the ignition off.

Disconnect the TCM C1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Start the engine.

Increase the engine speed to 1500 RPM.

Measure the voltage of the Traction System Relay Output circuit in the
TCM C1 harness connector.

Is the voltage below 16.9 volts?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Refer to the Engine - Electrical Diagnostics category and

perform the appropriate symptom.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 11

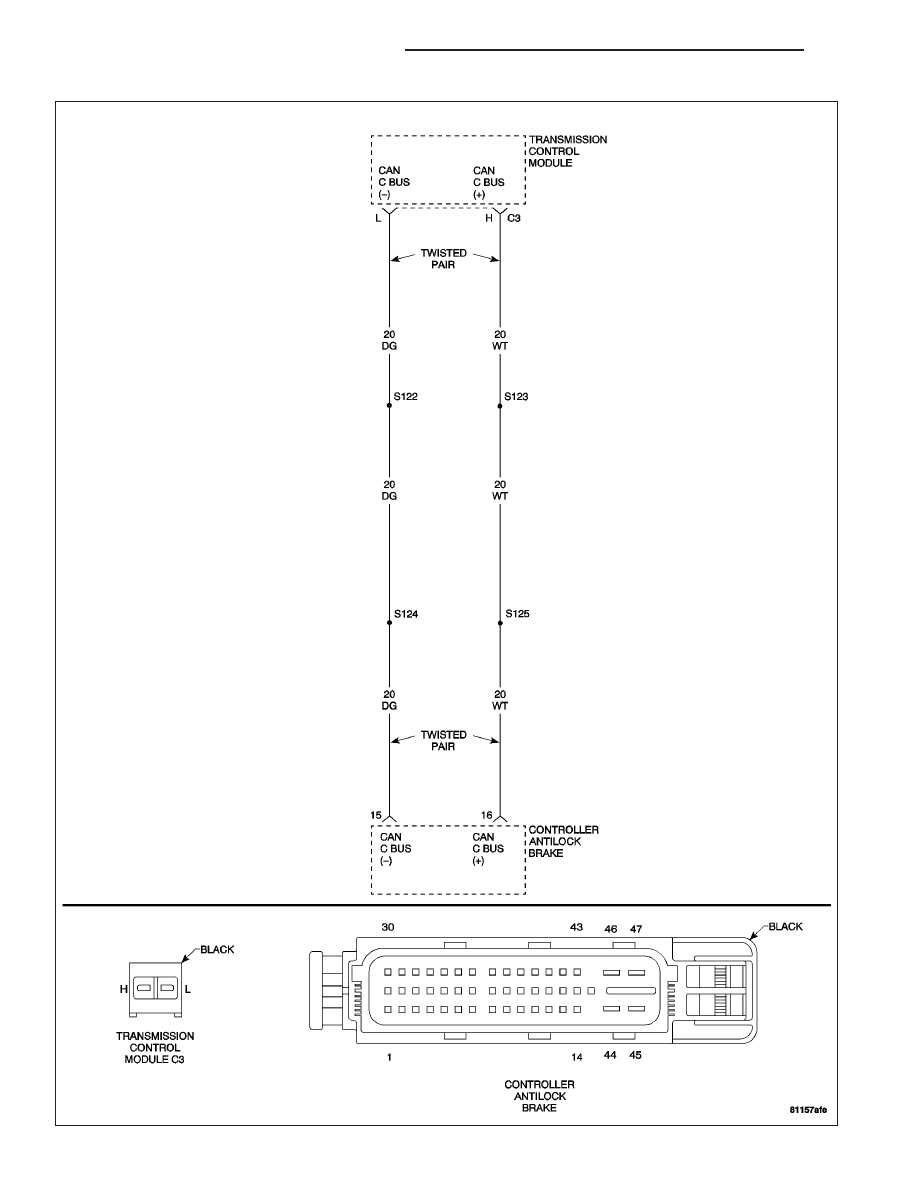

(P0600) ABS BRAKE MESSAGE
