(P0219) ENGINE OVERSPEED (CONTINUED)

3.

TRANSMISSION - MECHANICAL PROBLEM

Determine if there are any Transmission Mechanical problems present.

Remove the Transmission Oil Pan and inspect for debris or a plugged Transmission Oil Filter.

Is there any debris, plugged Transmission Oil Filter, or signs of an internal transmission problem?

Yes

>> Refer to the Transmission - Service Information for the proper repair procedure.

No

>>

Go To 4

4.

PCM - ENGINE OVERSPEED

Note: The Engine and Transmission must not have mechanical
problems and be operating normally before proceeding with this
test.
Turn the ignition off.

Replace and program the Powertrain Control Module. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES/POWERTRAIN

CONTROL MODULE - REMOVAL).

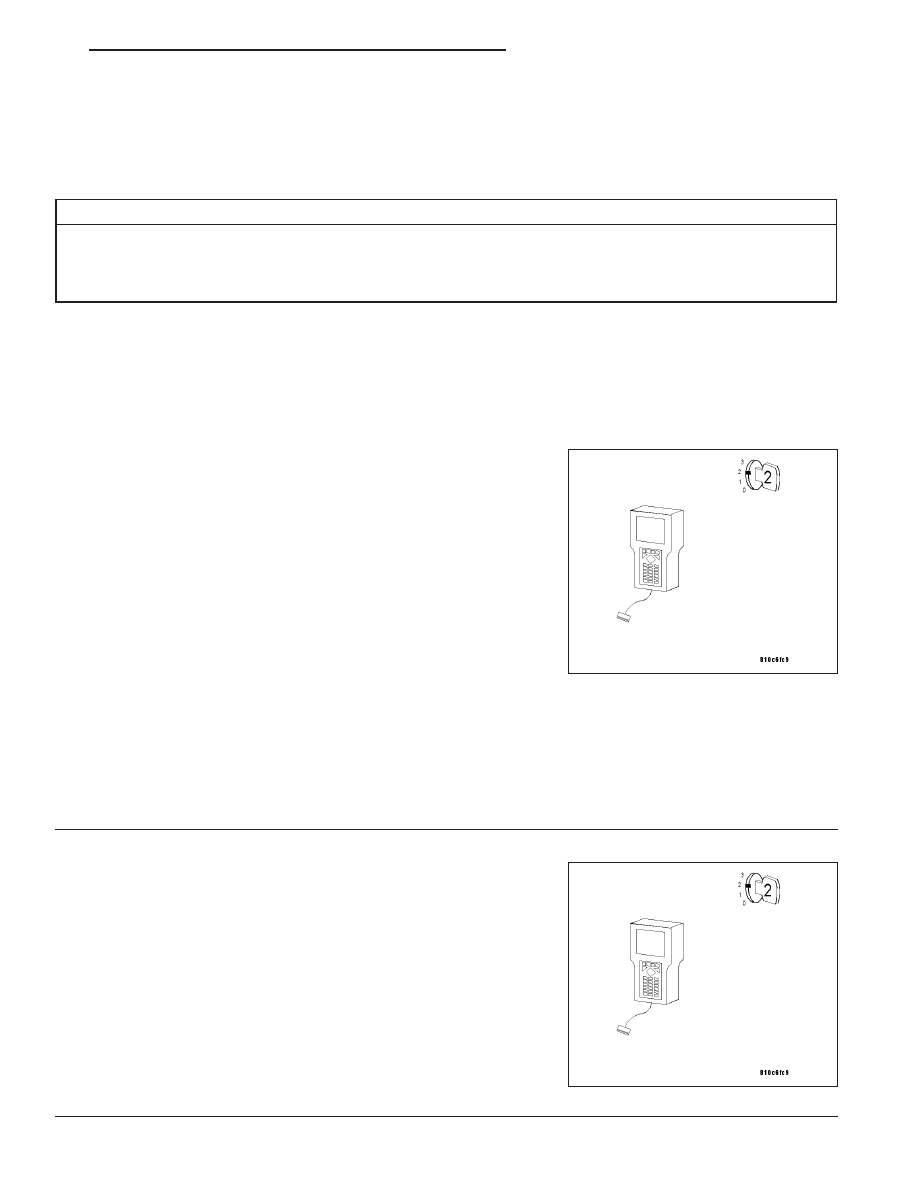

With the DRB III

T

, erase Transmission DTCs.

Road test the vehicle.

With the DRB III

T

, read Transmission DTCs.

Did DTC (P0219) ENGINE OVERSPEED set again?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE

-

REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Test Complete.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 5

(P0562) SYSTEM UNDERVOLTAGE

21 - 6

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0562) SYSTEM UNDERVOLTAGE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: System voltage falls below 8.5 volts with the engine RPM greater than 2000 RPM for 60 sec-
onds.

POSSIBLE CAUSES

ENGINE CHARGING SYSTEM DTCS PRESENT

TRACTION SYSTEM RELAY OUTPUT VOLTAGE LOW

TRANSMISSION CONTROL MODULE

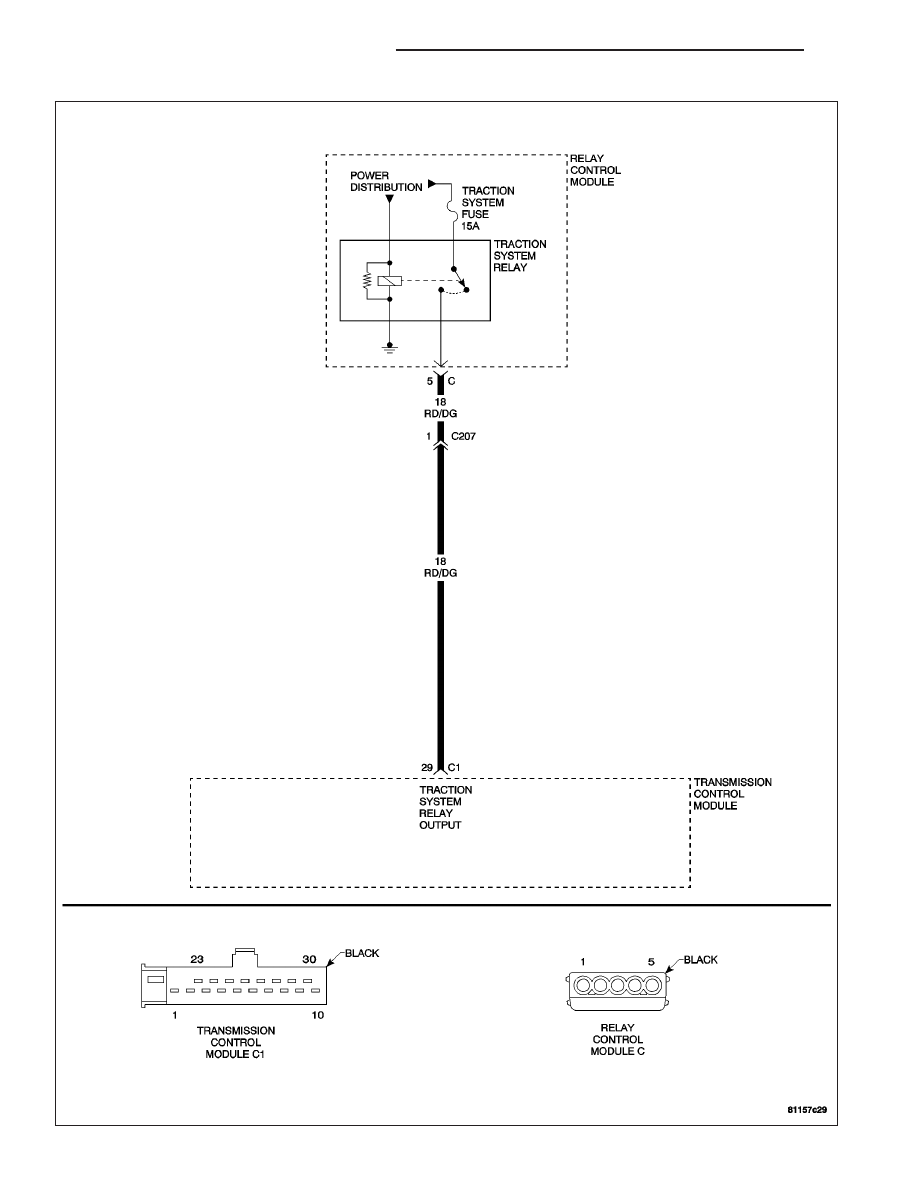

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

2.

ENGINE CHARGING SYSTEM DTCS PRESENT

With the DRB III

T

, read Engine DTCs.

Are any Engine Charging System DTCs present?

Yes

>> Refer to the Engine - Electrical Diagnostics category and

perform the appropriate symptom.

No

>>

Go To 3

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 7

(P0562) SYSTEM UNDERVOLTAGE (CONTINUED)

3.

TRACTION SYSTEM RELAY OUTPUT VOLTAGE LOW AT TCM

Turn the ignition off.

Disconnect the TCM C1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Start the engine.

Increase the engine speed to 1500 RPM.

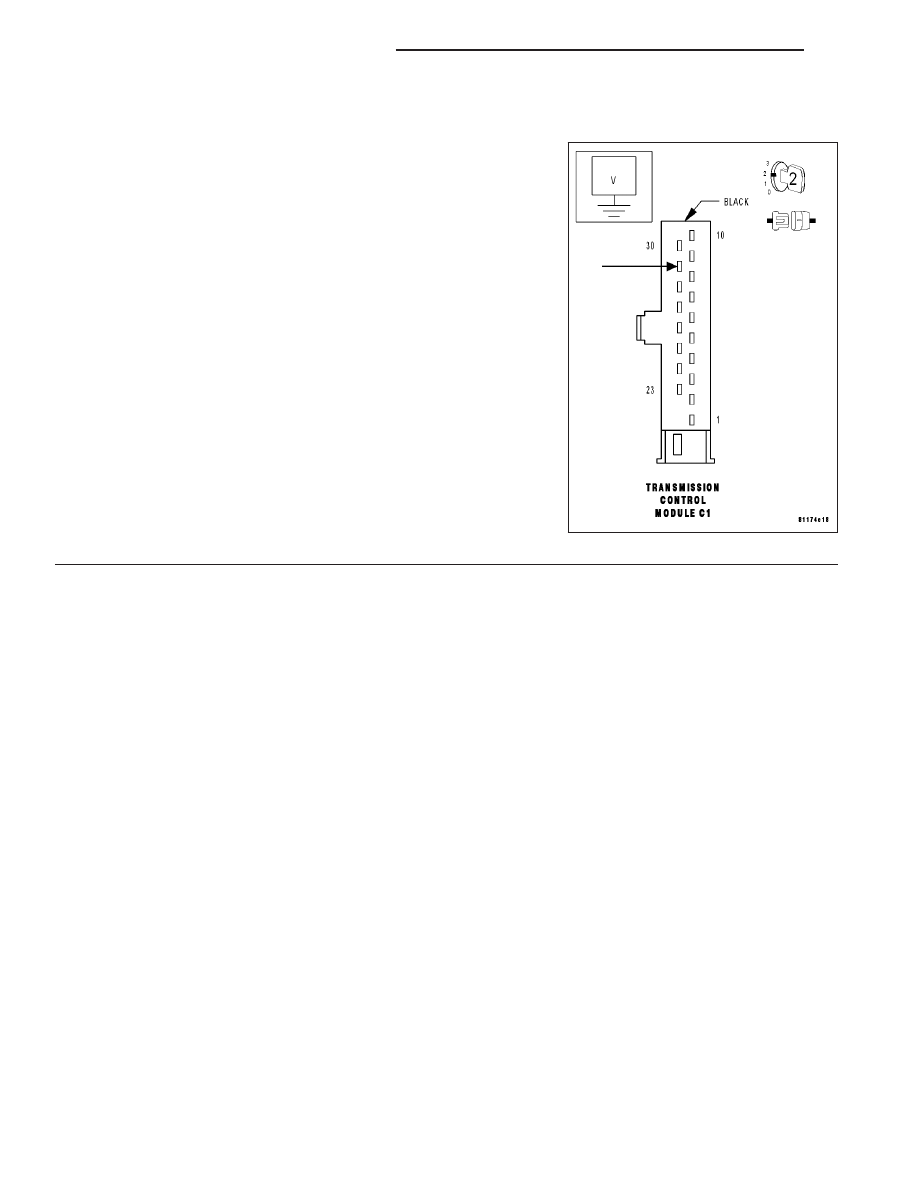

Measure the voltage of the Traction System Relay Output circuit at the
TCM C1 harness connector.

Is the voltage above 9.0 volts?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Repair the Traction System Relay Output circuit for an

open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.
