PUMP

TABLE OF CONTENTS

page

page

PUMP

STANDARD PROCEDURE

POWER STEERING PUMP INITIAL

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . 67

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 69

PUMP

STANDARD PROCEDURE

POWER STEERING PUMP INITIAL OPERATION

WARNING: THE FLUID LEVEL SHOULD BE CHECKED WITH ENGINE OFF TO PREVENT INJURY FROM MOV-
ING COMPONENTS.

CAUTION: Use MOPAR

T

power steering fluid or equivalent. Do not use automatic transmission fluid and do

not overfill.

Wipe filler cap clean, then check the fluid level. The dipstick should indicate COLD when the fluid is at normal
ambient temperature.

1. Fill the pump fluid reservoir to the proper level and let the fluid settle for at least two minutes.

2. Start the engine and let run for a few seconds then turn engine off.

3. Add fluid if necessary. Repeat the above procedure until the fluid level remains constant after running the engine.

4. Raise the front wheels off the ground.

5. Slowly turn the steering wheel right and left, lightly contacting the wheel stops at least 20 times.

6. Check the fluid level and add if necessary.

7. Lower the vehicle, start the engine and turn the steering wheel slowly from lock to lock.

8. Stop the engine and check the fluid level and refill as required.

CAUTION: DO NOT run a vehicle with foamy fluid for an extended period. This may cause pump damage.

9. If the fluid is extremely foamy or milky looking, allow the vehicle to stand a few minutes and repeat the

procedure.

ZH

PUMP

19 - 67

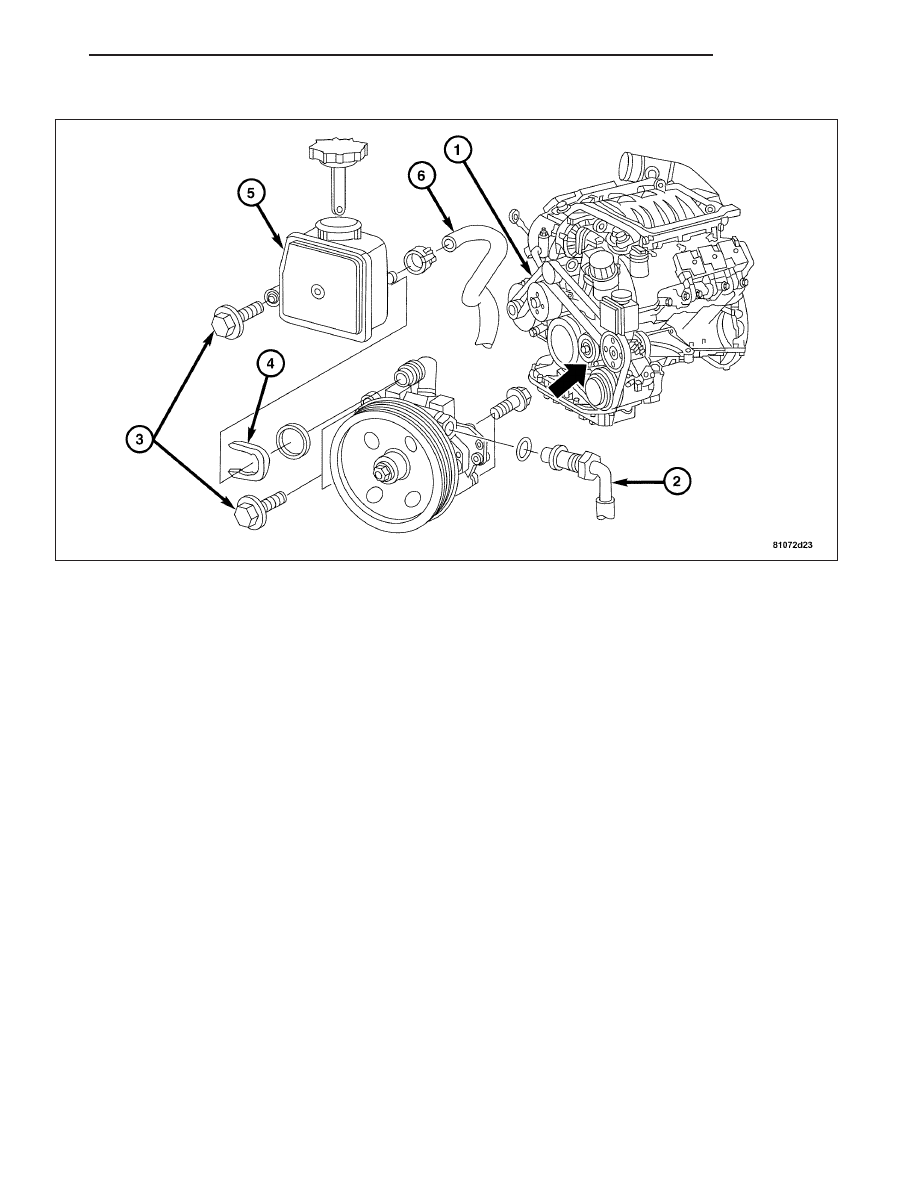

REMOVAL

1. Remove the accessory drive belt (1). (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

2. Remove the oil in the power steering reservoir (5).

3. Remove the power steering supply line (6) from the reservoir.

4. Remove the return hose from the power steering pump.

5. Remove the high-pressure hose (2) from the power steering pump.

6. Remove the power steering pump by removing the two bolts (3) attaching it to the engine block.

7. Remove the reservoir if necessary, by pressing out the C-clip (4) using a suitable tool.

19 - 68

PUMP

ZH

INSTALLATION

1. Install the reservoir if it was removed, by inserting the C-clip using a suitable tool.

2. Install the power steering pump and bolts (3) to the engine block. Tighten to 20 N·m (15 ft. lbs.).

3. Install the high-pressure hose (2) on the pump.

4. Install the return hose on the pump.

5. Install the power steering supply line (6) to the reservoir.

6. Install the accessory drive belt (1). (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLA-

TION).

7. Fill the power steering pump reservoir and then bleed the system by performing the initial operation. (Refer to 19

- STEERING/PUMP - STANDARD PROCEDURE).

ZH

PUMP

19 - 69
