Chrysler Crossfire. Manual - part 713





TRANSMISSION

TABLE OF CONTENTS

page

page

NAG1 - ELECTRICAL DIAGNOSTICS

. . . . . . . . . . 1

AUTOMATIC - NAG1 SERVICE INFORMATION

. 198

MANUAL - SERVICE INFORMATION

. . . . . . . . . 355

NAG1 - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

NAG1 - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

(P0219) ENGINE OVERSPEED

. . . . . . . . . . . . 3

(P0562) SYSTEM UNDERVOLTAGE

. . . . . . . . 6

(PO563) SYSTEM OVERVOLTAGE

. . . . . . . . . 9

(P0600) ABS BRAKE MESSAGE

. . . . . . . . . . 12

(P0600) ABS CAN MESSAGE INCORRECT

. . 15

(P0600) ABS CAN MESSAGE MISSING

. . . . . 18

(P0600) ABS LEFT FRONT SENSOR

MESSAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

(P0600) ABS LEFT REAR SENSOR

MESSAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

(P0600) ABS RIGHT FRONT SENSOR

MESSAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

(P0600) ABS RIGHT REAR SENSOR

MESSAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

(P0600) ACCEL PEDAL SENSOR CAN

MESSAGE INCORRECT . . . . . . . . . . . . . . . . 34

(P0600) CAN MESSAGE FROM ECM FROM

SLA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

(P0600) ENGINE CAN MESSAGE

INCORRECT . . . . . . . . . . . . . . . . . . . . . . . . . 41

(P0600) ENGINE CAN MESSAGE MISSING

. . 44

(P0600) ENGINE RPM MESSAGE

. . . . . . . . . 48

(P0600) ENGINE TEMPERATURE MESSAGE

. 51

(P0600) ENGINE TORQUE MESSAGE

INCORRECT . . . . . . . . . . . . . . . . . . . . . . . . . 54

(P0600) IC CAN MESSAGE INCORRECT

. . . 57

(P0600) IC/HVAC CAN MESSAGE MISSING

. 60

(P0600) SLA CAN MESSAGE INCORRECT

. . 65

(P0700) SENSOR SUPPLY VOLTAGE

. . . . . . 68

(P0700) TRANSMISSION SLIPPING

. . . . . . . . 72

(P0702) CONTROL MODULE TCM IS NOT

CODED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

(P0702) INTERNAL CONTROLLER

. . . . . . . . 77

(P0702) INVALID CONTROL MODULE

VERSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

(P0702) SOLENOID SUPPLY/WATCHDOG

. . . 81

(P0710) TRANS TEMP SENSOR SHORTED

. 85

(P0714) TRANS TEMP SENSOR ERRATIC

. . 89

(P0715) INPUT SENSOR MISMATCH

. . . . . . . 92

(P0715) INPUT SENSOR OVERSPEED

. . . . . 96

(P0715) N2 INPUT SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

(P0715) N3 INPUT SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

(P0720) CAN BUS CIRCUIT

. . . . . . . . . . . . . 113

(P0730) IMPROPER GEAR

. . . . . . . . . . . . . . 118

(P0730) IMPROPER RATIO

. . . . . . . . . . . . . 121

(P0740) TCC OVERTEMP

. . . . . . . . . . . . . . 124

(P0740) TCC STUCK ON

. . . . . . . . . . . . . . . 126

(P0743) TCC SOLENOID CIRCUIT

. . . . . . . . 129

(P0748) MODULATING PRESSURE

SOLENOID CIRCUIT . . . . . . . . . . . . . . . . . . 134

(P0753) 1-2/4-5 SOLENOID CIRCUIT

. . . . . . 139

(P0753) 1–2/4–5 SOLENOID CIRCUIT

SHORT TO GROUND . . . . . . . . . . . . . . . . . . 144

(P0758) 2-3 SOLENOID CIRCUIT

. . . . . . . . . 146

(P0758) 2–3 SOLENOID CIRCUIT SHORT TO

GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

(P0763) 3-4 SOLENOID CIRCUIT

. . . . . . . . . 153

(P0763) 3–4 SOLENOID CIRCUIT SHORT TO

GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

(P0778) SHIFT PRESSURE SOLENOID

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

(P0778) SOLENOID SUPPLY VOLTAGE

. . . . 165

(P0850) TRANS TEMP SENSOR - P/N

SWITCH CIRCUIT . . . . . . . . . . . . . . . . . . . . 170

(P1793) ENGINE TORQUE REDUCTION

. . . 177

CAN BUS CIRCUIT

. . . . . . . . . . . . . . . . . . . 181

INCORRECT CAN MESSAGE FROM ABS

. . 184

ZH

TRANSMISSION

21 - 1

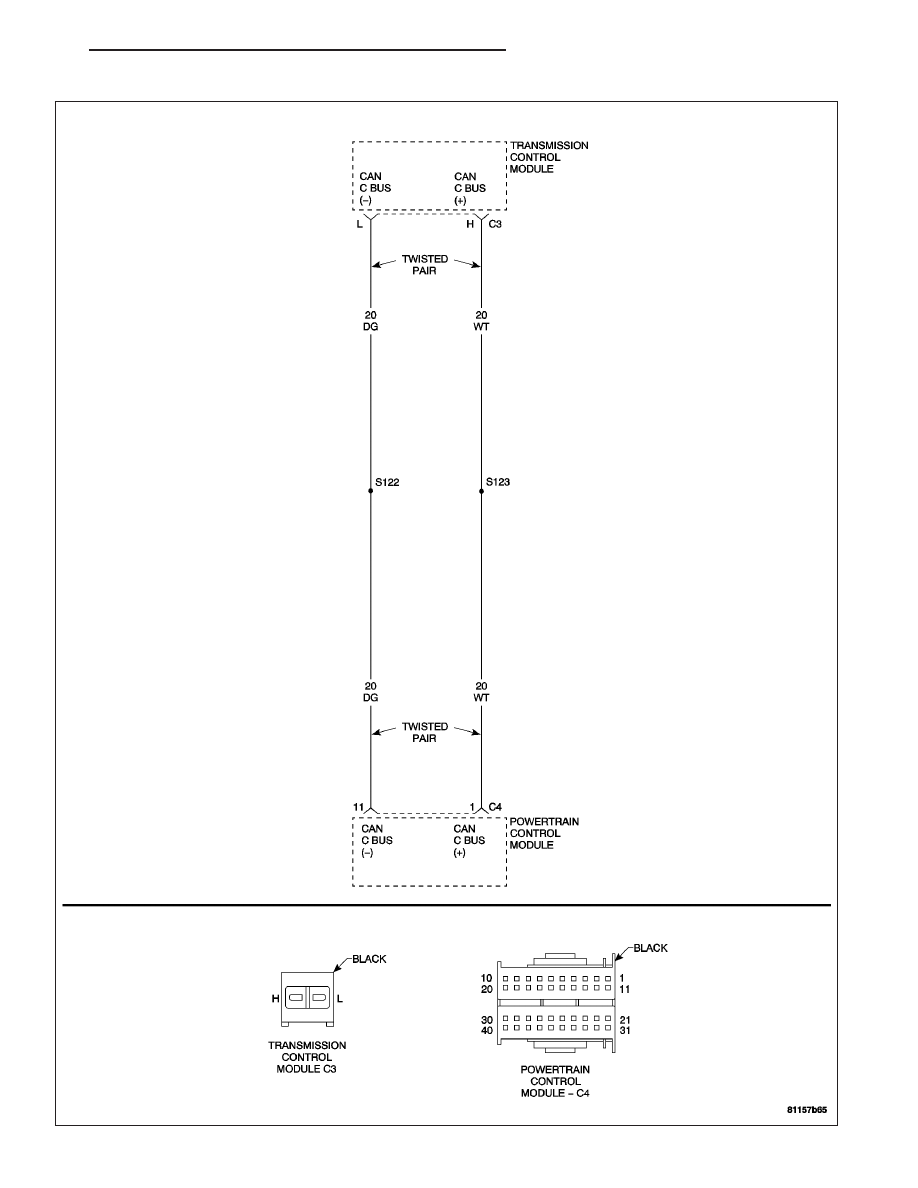

(P0219) ENGINE OVERSPEED

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 3

(P0219) ENGINE OVERSPEED (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Valid Engine RPM message received at least once, the CAN BUS Circuit and Engine CAN
Message Missing are not active.

•

Set Condition: If the engine speed increases above 5100 RPM.

POSSIBLE CAUSES

ENGINE - MECHANICAL PROBLEM

TRANSMISSION - MECHANICAL PROBLEM

POWERTRAIN CONTROL MODULE

TRANSMISSION CONTROL MODULE

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.

With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

2.

ENGINE - MECHANICAL PROBLEM

Determine if any Engine Mechanical problems are present.

Are any Engine Mechanical problems present?

Yes

>> Refer to the Engine - Service Information section for the proper repair procedure.

No

>>

Go To 3

21 - 4

NAG1 - ELECTRICAL DIAGNOSTICS

ZH
