Chrysler Crossfire. Manual - part 711

REMOVAL - RHD

1. Remove the steering dampener from the drag link.

(Refer to 19 - STEERING/LINKAGE/DAMPER -
REMOVAL).

2. Remove the nuts attaching the drag link (1) to the

pitman arm and the idler arm.

3. Remove the nuts attaching the tie rod ends to the

steering knuckles.

4. Using Special Tool C-3894-A remove the tie rod

ends from the steering knuckles.

ZH

LINKAGE

19 - 63

5. Using Special Tool 9168 (2) remove the drag link

(1) from the pitman arm and the idler arm.

6. Inspect the tie rod ends for play or damage. Repair

as necessary.

INSTALLATION

INSTALLATION

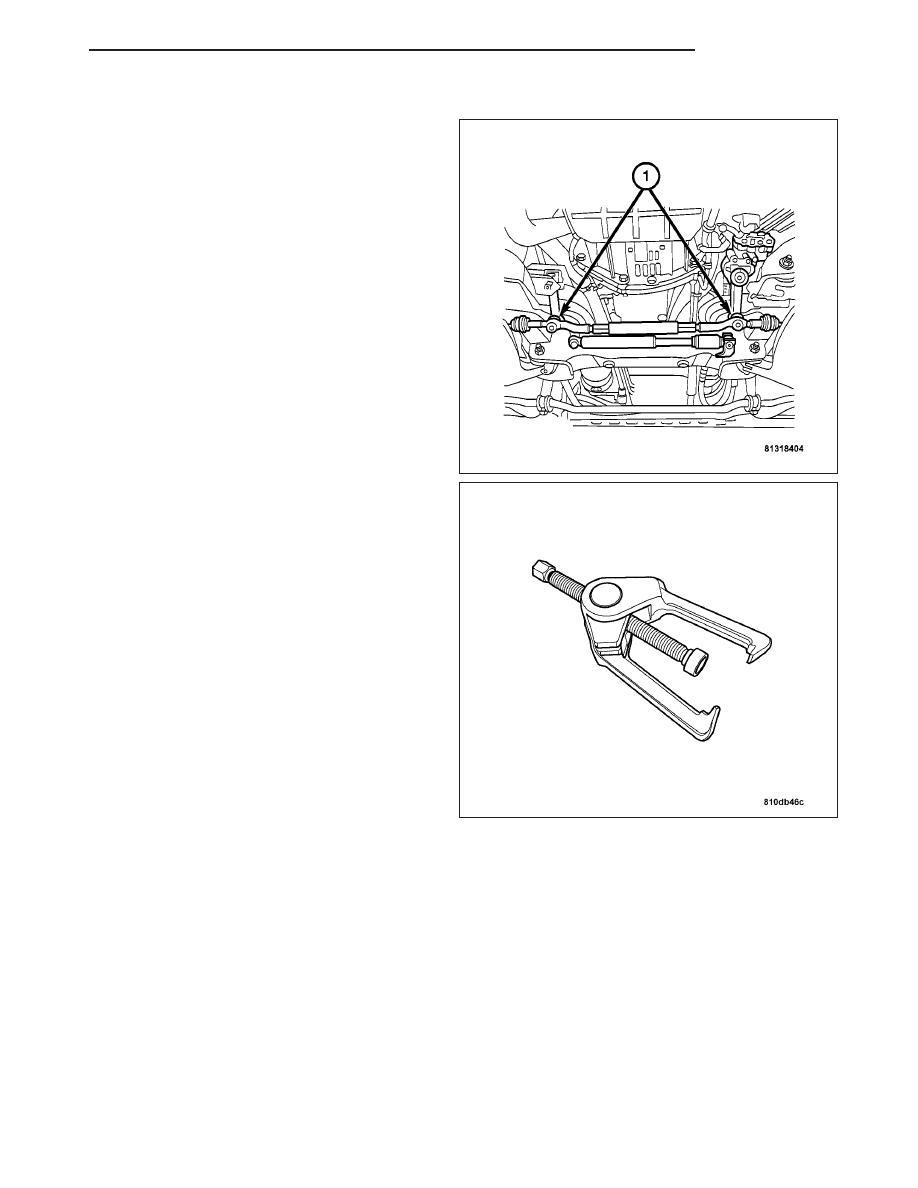

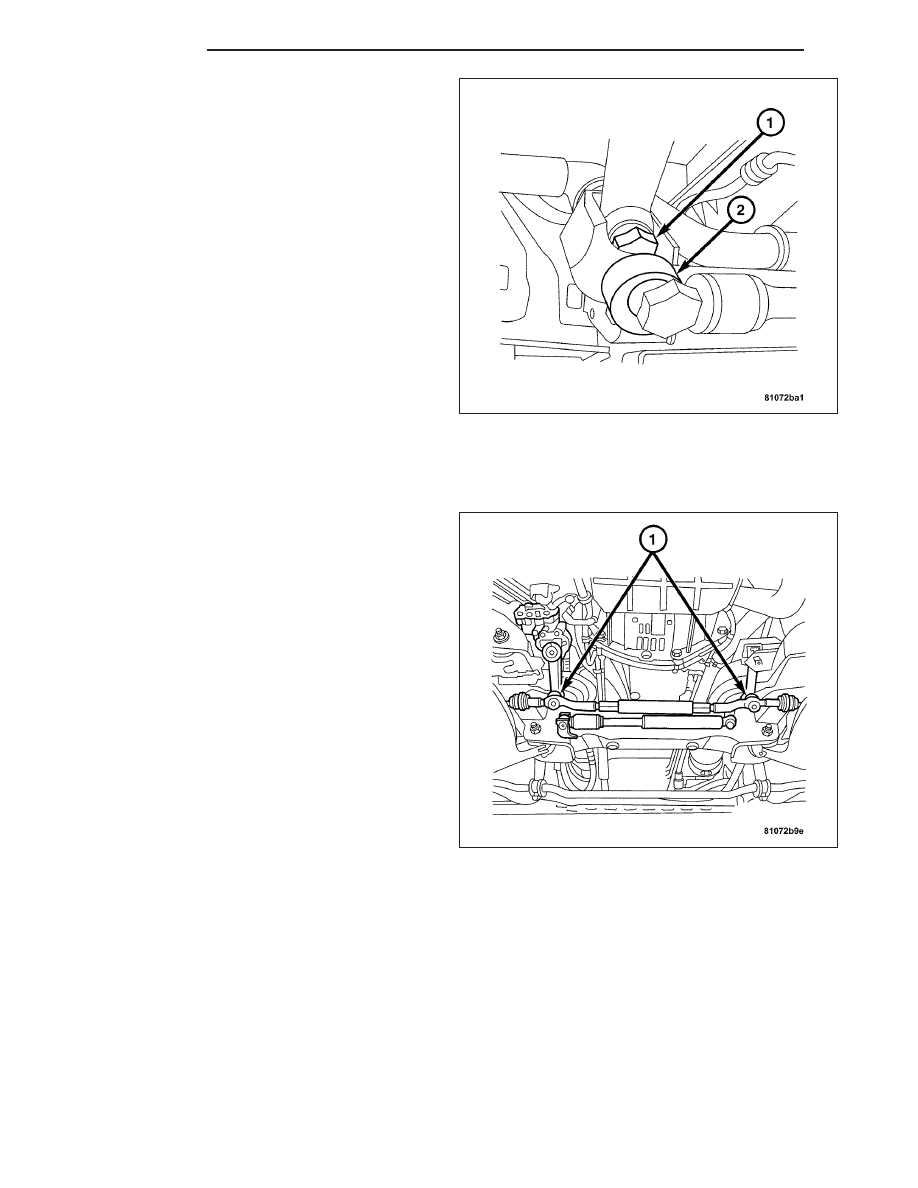

1. Clean any grease or debris from the tie rod ends,

and the drag link attaching points (1).

2. Install the drag link and the attaching nuts (1) to

the idler arm and pitman arm. Tighten the drag link
nuts to 50 N·m (37 ft. lbs.).

3. Install the tie rod ends into the steering knuckles.

4. Install the nuts on the tie rod ends. Tighten to 50

N·m (37 ft. lbs.).

5. Install the steering dampener. Tighten to 40 N·m

(29 ft. lbs.).

6. Adjust the front toe setting on the vehicle. (Refer to

2 - SUSPENSION/WHEEL ALIGNMENT - STAN-
DARD PROCEDURE).

19 - 64

LINKAGE

ZH

INSTALLATION - RHD

1. Clean any grease or debris from the tie rod ends,

and the drag link attaching points (1).

2. Install the drag link and the attaching nuts (1) to

the idler arm and pitman arm. Tighten the drag link
nuts to 50 N·m (37 ft. lbs.).

3. Install the tie rod ends into the steering knuckles.

4. Install the nuts on the tie rod ends. Tighten to 50

N·m (37 ft. lbs.).

5. Install the steering dampener. Tighten to 40 N·m

(29 ft. lbs.). (Refer to 19 - STEERING/LINKAGE/
DAMPER - INSTALLATION).

6. Adjust the front toe setting on the vehicle.

TIE ROD END

REMOVAL

1. Loosen the tie rod end jam nut (1).

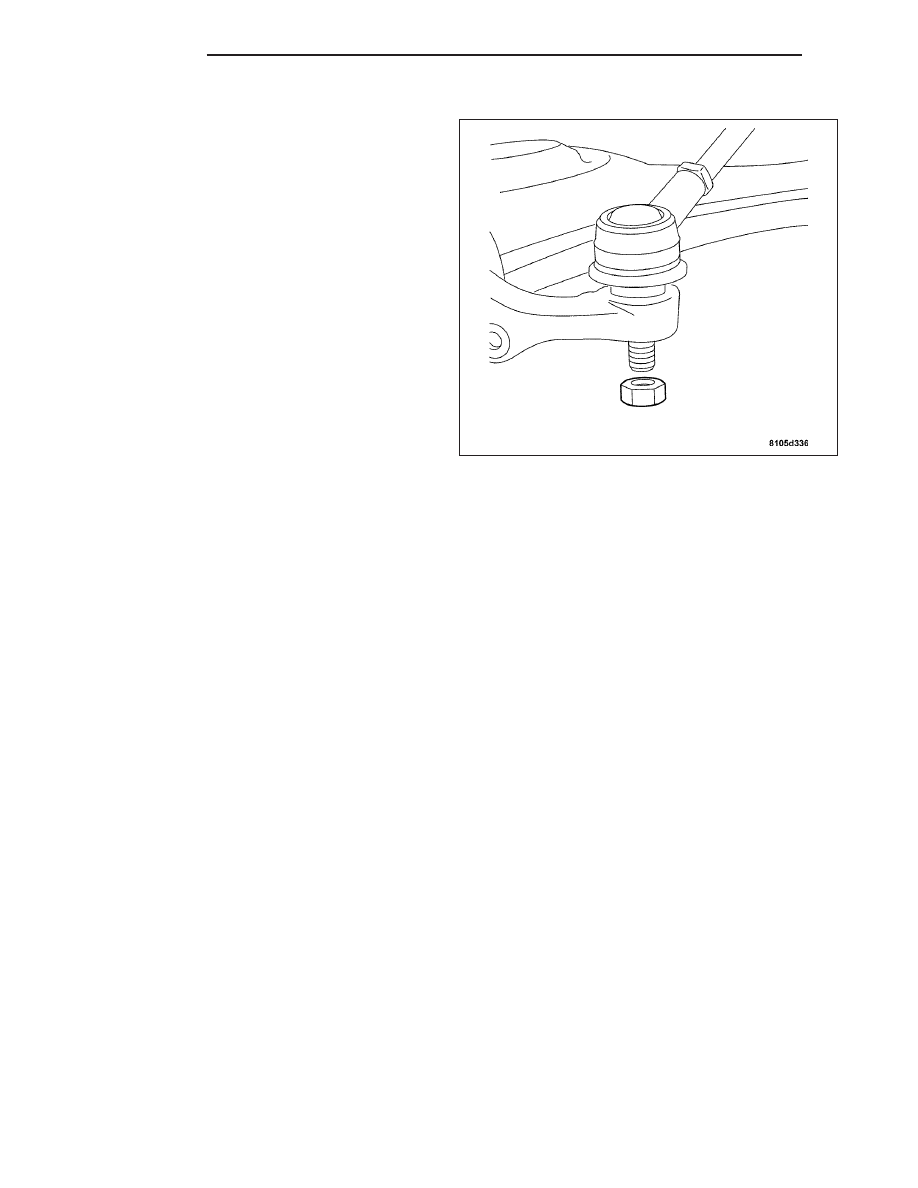

2. Remove nut from the tie rod end at the steering

knuckle.

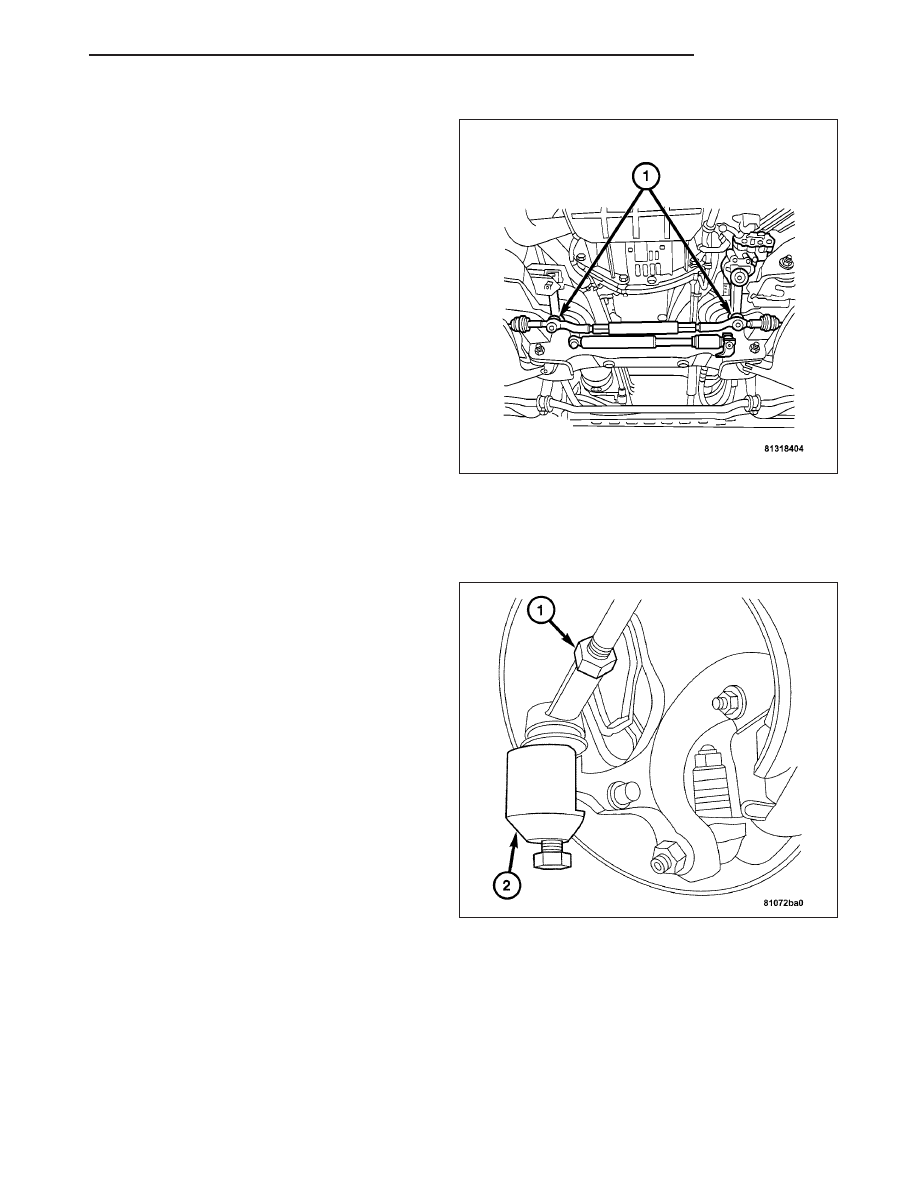

3. Using Special Tool C-3894-A (2) two jaw puller

remove the tie rod end (1) from the steering
knuckle.

4. Unscrew the tie rod end from the drag link.

ZH

LINKAGE

19 - 65

INSTALLATION

1. Clean the tapered surfaces, and remove any

grease or debris from the tie rod end.

2. Thread the tie rod end onto the drag link.

3. Install the tie rod end to the steering knuckle.

4. Install the attaching nut on the tie rod end. Tighten

to 50 N·m (37 ft. lbs.).

5. Thread the jam nut down far enough to hold the tie

rod end in place. Do not tighten the jam nut.

6. Adjust the front toe setting on the vehicle. (Refer to

2 - SUSPENSION/WHEEL ALIGNMENT - STAN-
DARD PROCEDURE).

19 - 66

LINKAGE

ZH
