REMOVAL - RHD

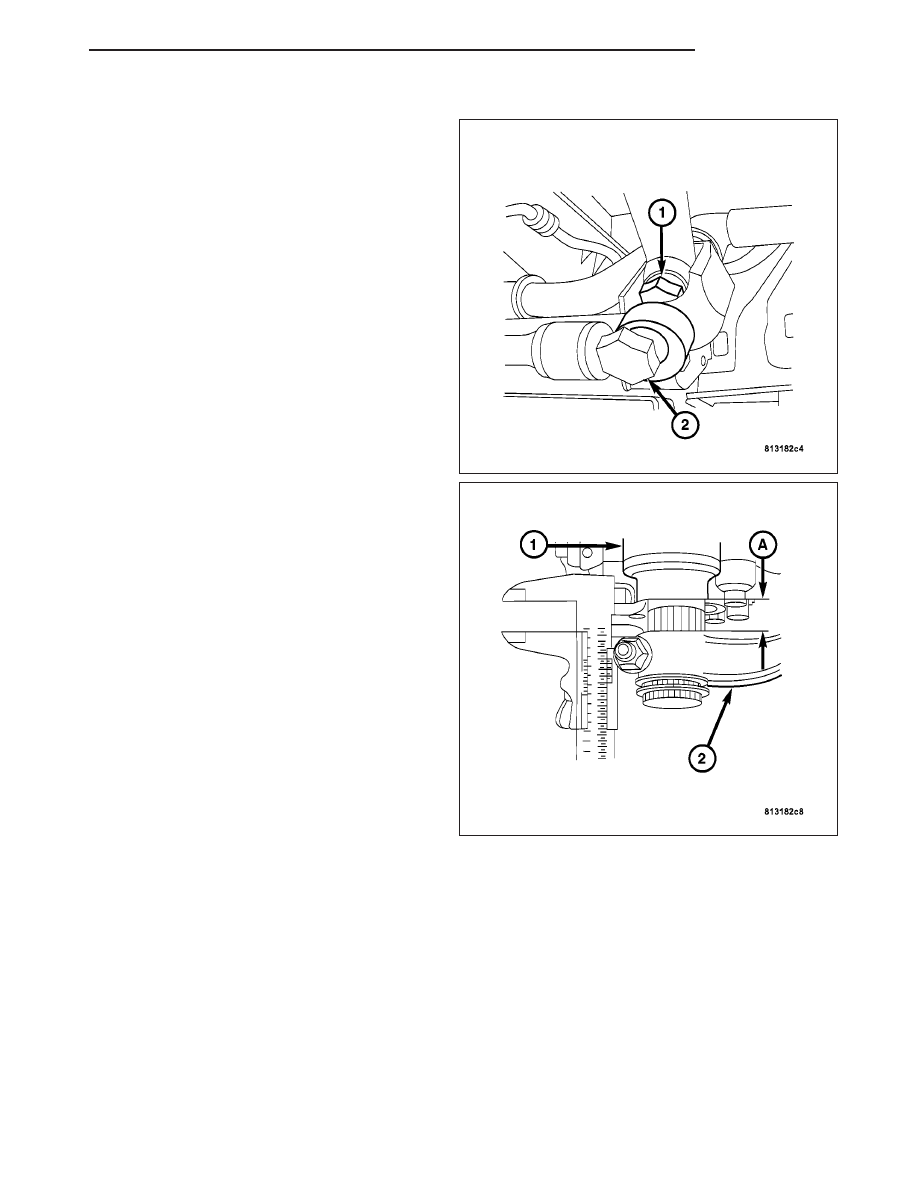

1. Using Special Tool 9168 Ball Joint Puller (2)

remove the drag link from the pitman arm. (Refer
to

19

-

STEERING/LINKAGE/DRAG

LINK

-

REMOVAL).

2. Measure the distance of point

9

A

9

between the pit-

man arm (2) and the steering gear (1) using a cal-
iper gauge.

ZH

LINKAGE

19 - 55

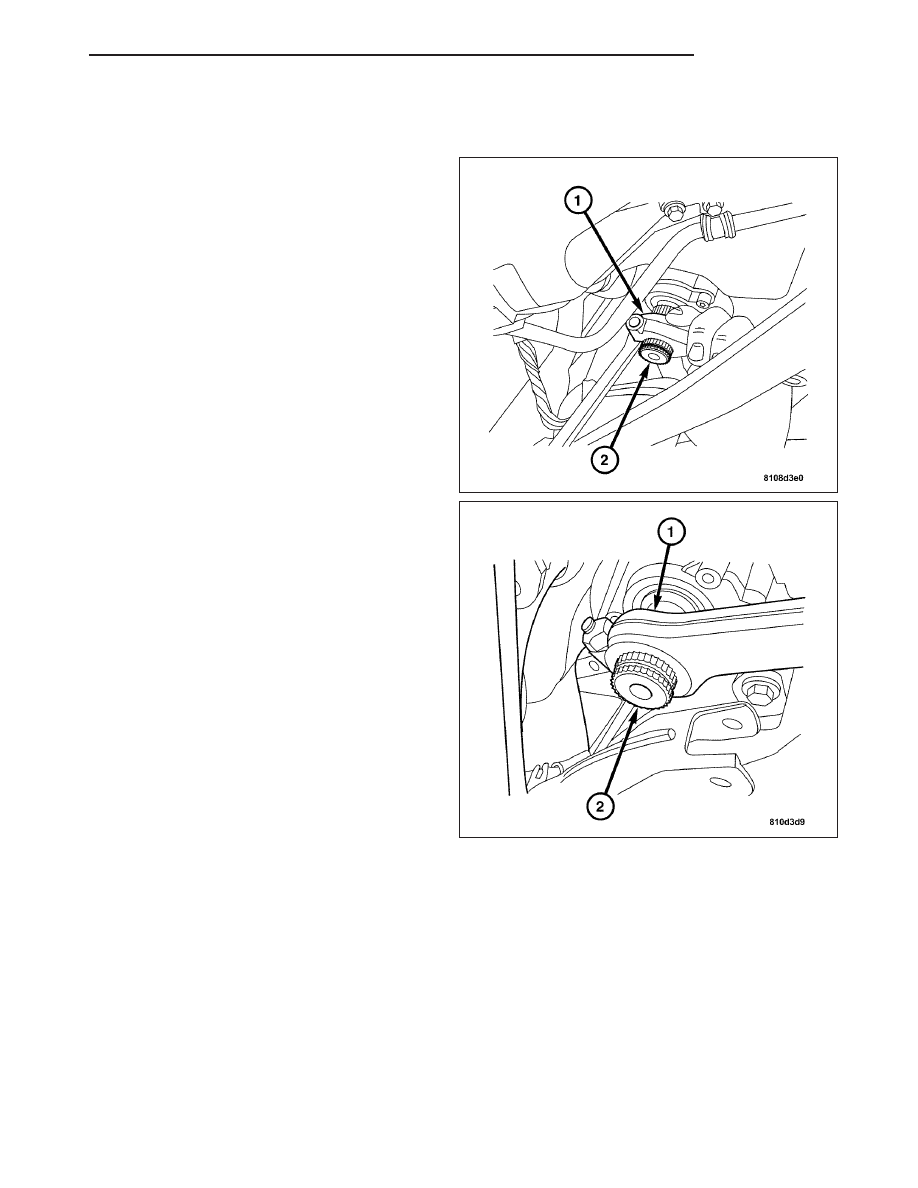

3. Remove the snap ring that holds the pitman arm

(1) on the shaft (2).

4. Remove the pitman arm by loosening the pinch

bolt (1). With a prying device, remove the pitman
arm from the pitman arm shaft (2).

19 - 56

LINKAGE

ZH

INSTALLATION

INSTALLATION

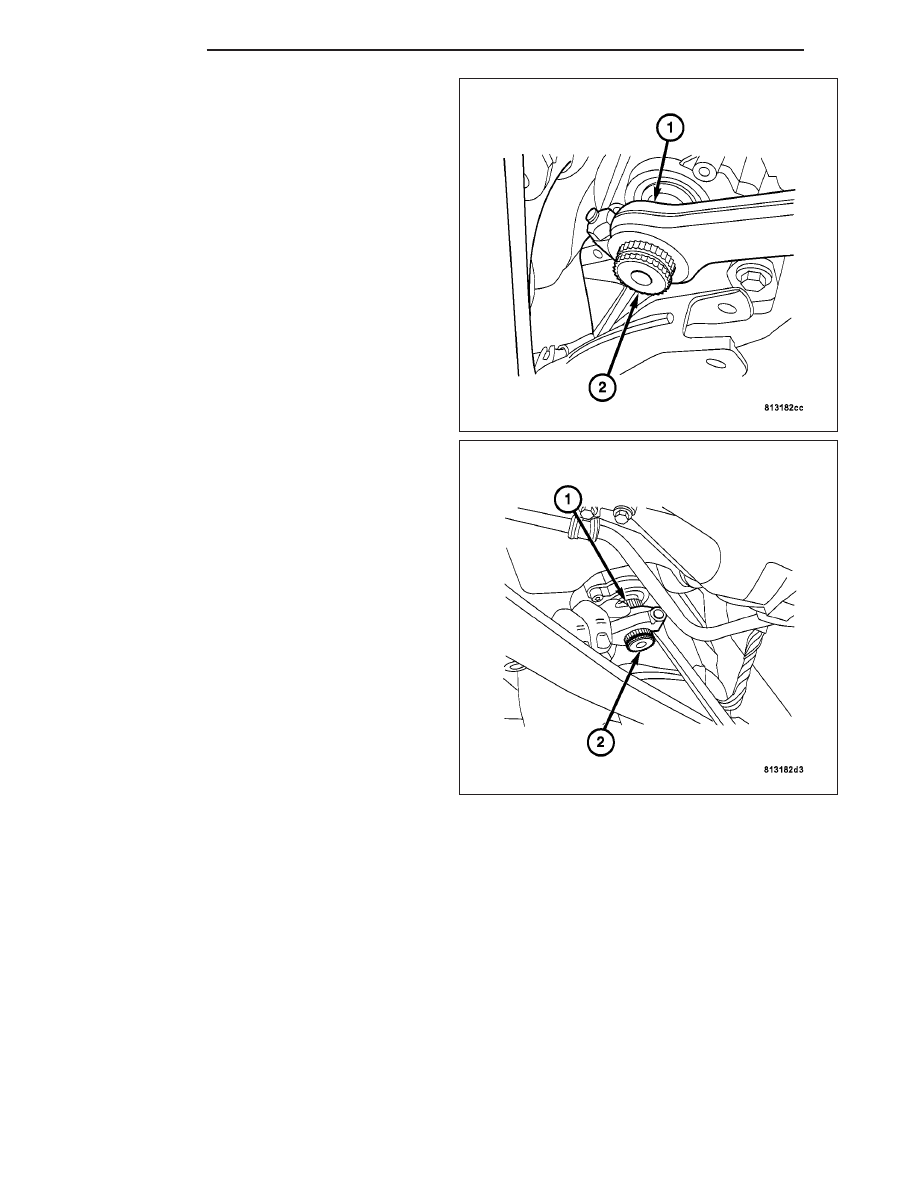

1. Remove any oil and grease from the splined sec-

tion of the pitman arm shaft and the pitman arm.

2. Install the pitman arm (1) to the pitman arm shaft

(2).

3. Install the snap ring (2).

ZH

LINKAGE

19 - 57

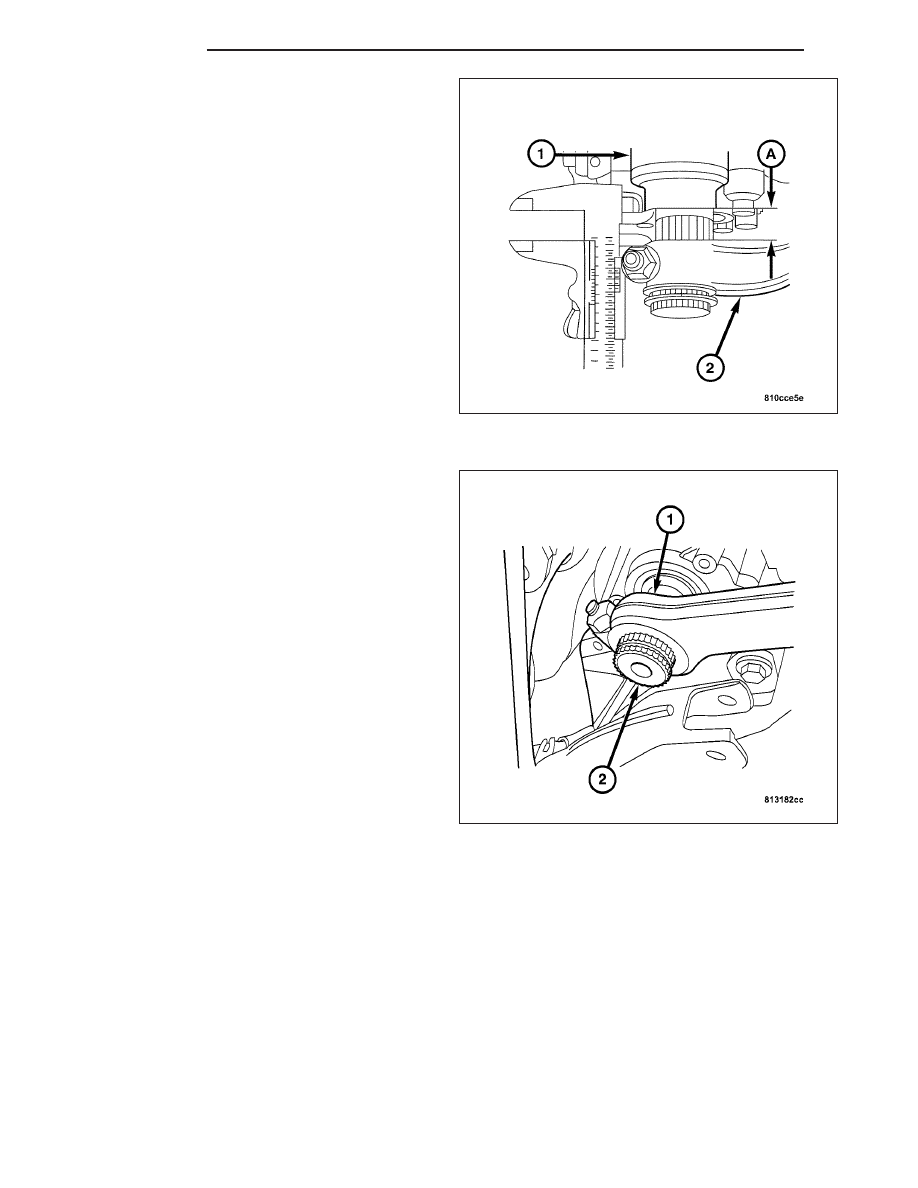

4. Install the pitman arm to the previously measured

depth of measurement

9

A

9

. Tighten the pinch bolt

to 55 N·m (41 ft. lbs.).

INSTALLATION - RHD

1. Remove any oil and grease from the splined sec-

tion of the pitman arm shaft (2) and the pitman arm
(1).

2. Install the pitman arm (1) to the pitman arm shaft

(2).

3. Install the snap ring to the pitman arm shaft (2).

19 - 58

LINKAGE

ZH
