INSTALLATION

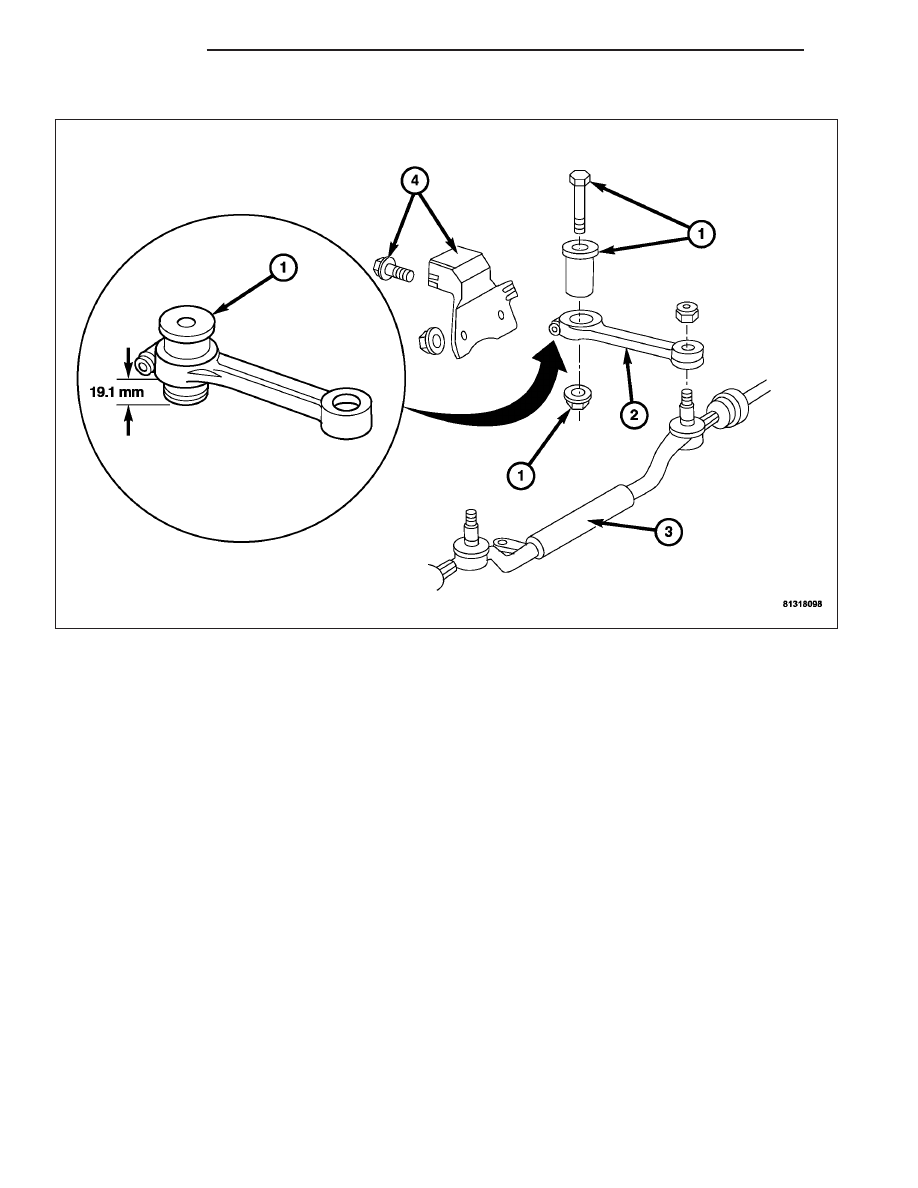

INSTALLATION

1. Install the idler arm bushing to the idler arm (4).

2. Adjust the idler arm bushing to the reference dimension.

3. Install the idler arm pinch bolt. Tighten to 30 N·m (22 ft. lbs.).

4. Install the idler arm to the vehicle.

5. Install the nut and bolt on the idler arm. Tighten to 50 N·m (37 ft. lbs.).

6. Install the heat shield (2).

7. Install the drag link to the idler arm. Tighten to 50 N·m (37 ft. lbs.).

ZH

LINKAGE

19 - 51

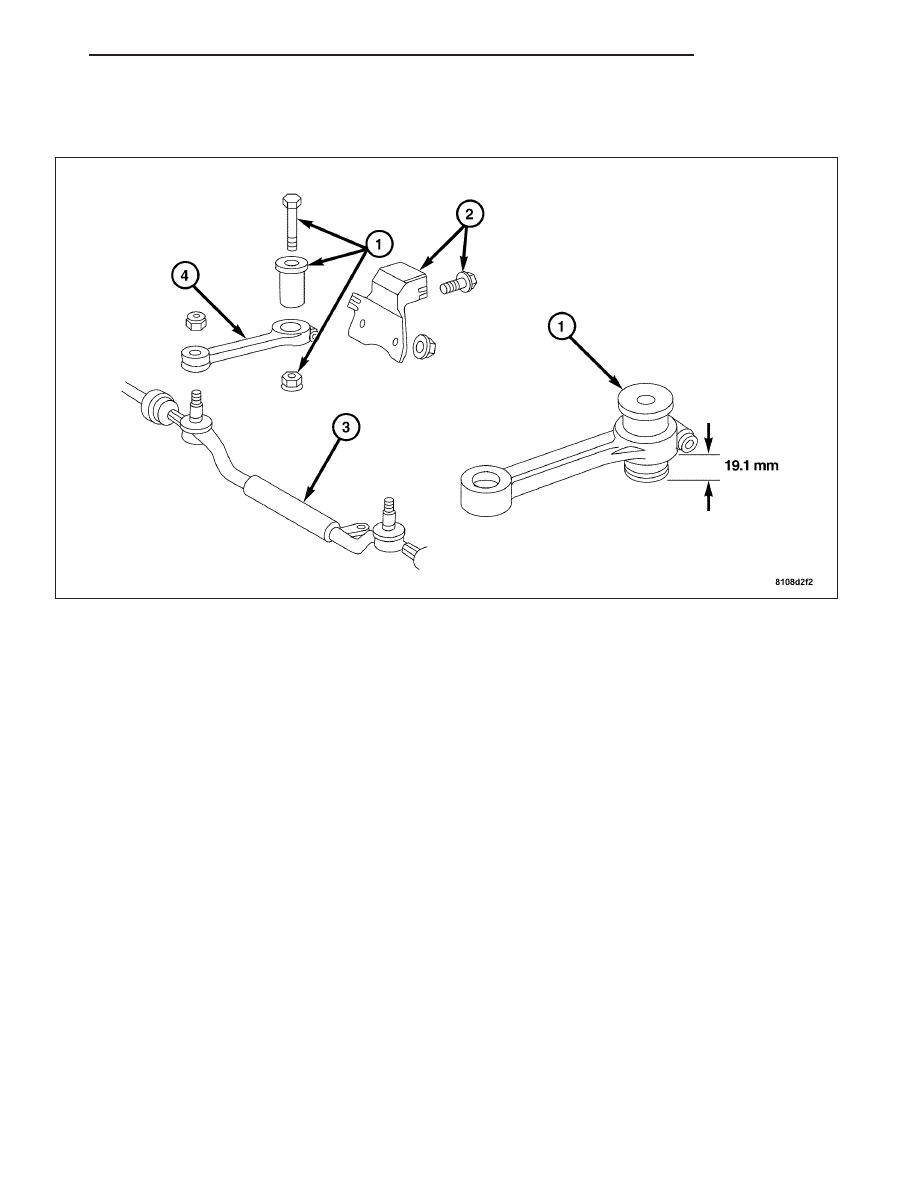

INSTALLATION - RHD

1. Install the idler arm bushing (1) to the idler arm.

2. Adjust the idler arm bushing (1) to the reference dimension.

3. Install the idler arm pinch bolt. Tighten to 30 N·m (22 ft. lbs.).

4. Install the idler arm (2) to the vehicle.

5. Install the nut and bolt (1) on the idler arm. Tighten to 50 N·m (37 ft. lbs.).

6. Install the heat shield (4).

7. Install the drag link (3) to the idler arm (2). Tighten to 50 N·m (37 ft. lbs.).

19 - 52

LINKAGE

ZH

PITMAN ARM

REMOVAL

REMOVAL

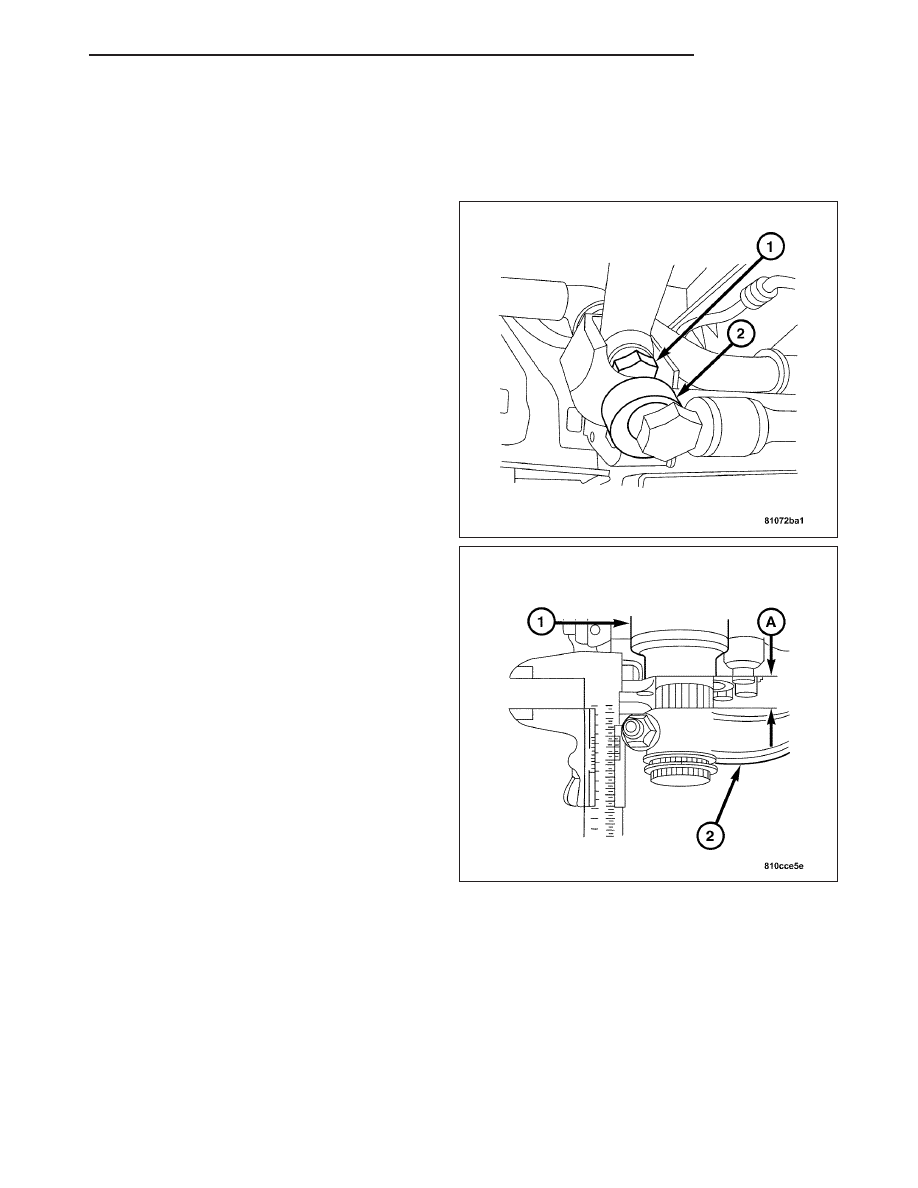

1. Using Special Tool 9168 Ball Joint Puller remove

the drag link from the pitman arm.

2. Measure the distance of point

9

A

9

between the pit-

man arm (2) and the steering gear (1) using a cal-
iper gauge.

ZH

LINKAGE

19 - 53

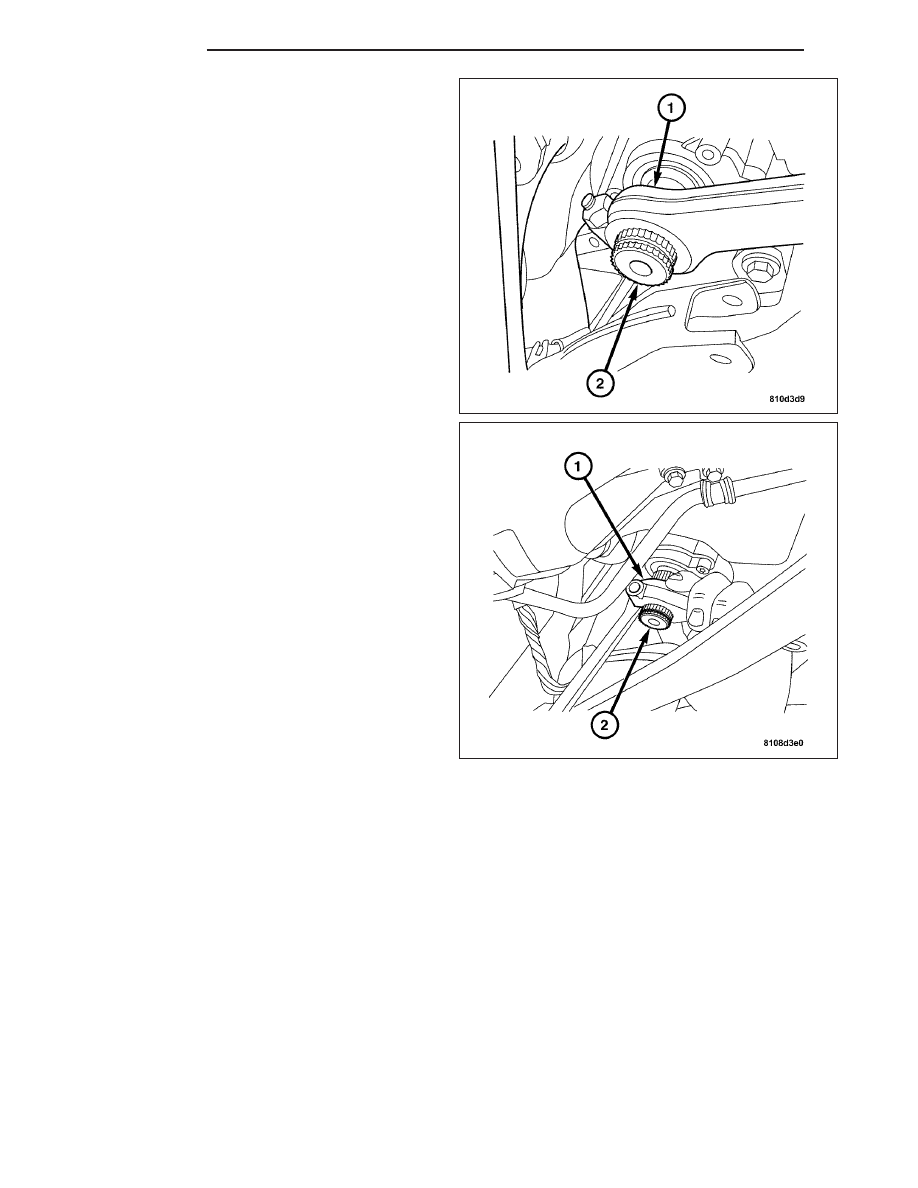

3. Remove the snap ring (2) that holds the pitman

arm (1) on the shaft.

4. Remove the pitman arm by loosening the pinch

bolt (1). With a prying device, remove the pitman
arm from the pitman arm shaft (2).

19 - 54

LINKAGE

ZH
