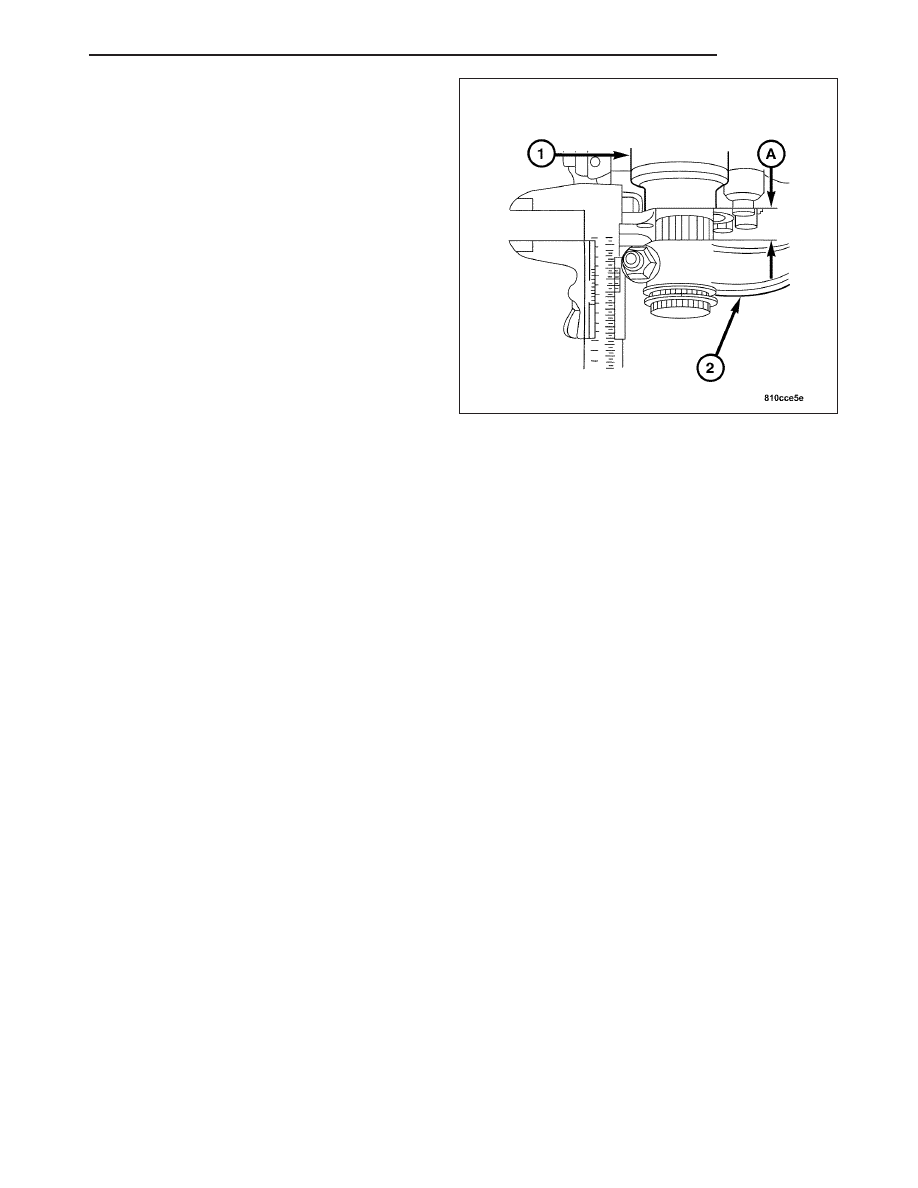

5. Install the pitman arm to the previously measured

depth of measurement

9

A

9

. Tighten the pinch bolt

to 55 N·m (41 ft. lbs.).

6. Check the steering gear for any leaks.

7. Check for correct power steering fluid level.

ZH

GEAR

19 - 47

LINKAGE

TABLE OF CONTENTS

page

page

IDLER ARM

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 49

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 51

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . . 52

PITMAN ARM

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 53

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 57

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . . 58

DAMPER

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 59

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . . 61

DRAG LINK

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 61

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . . 63

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . . 65

TIE ROD END

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 66

19 - 48

LINKAGE

ZH

IDLER ARM

REMOVAL

REMOVAL

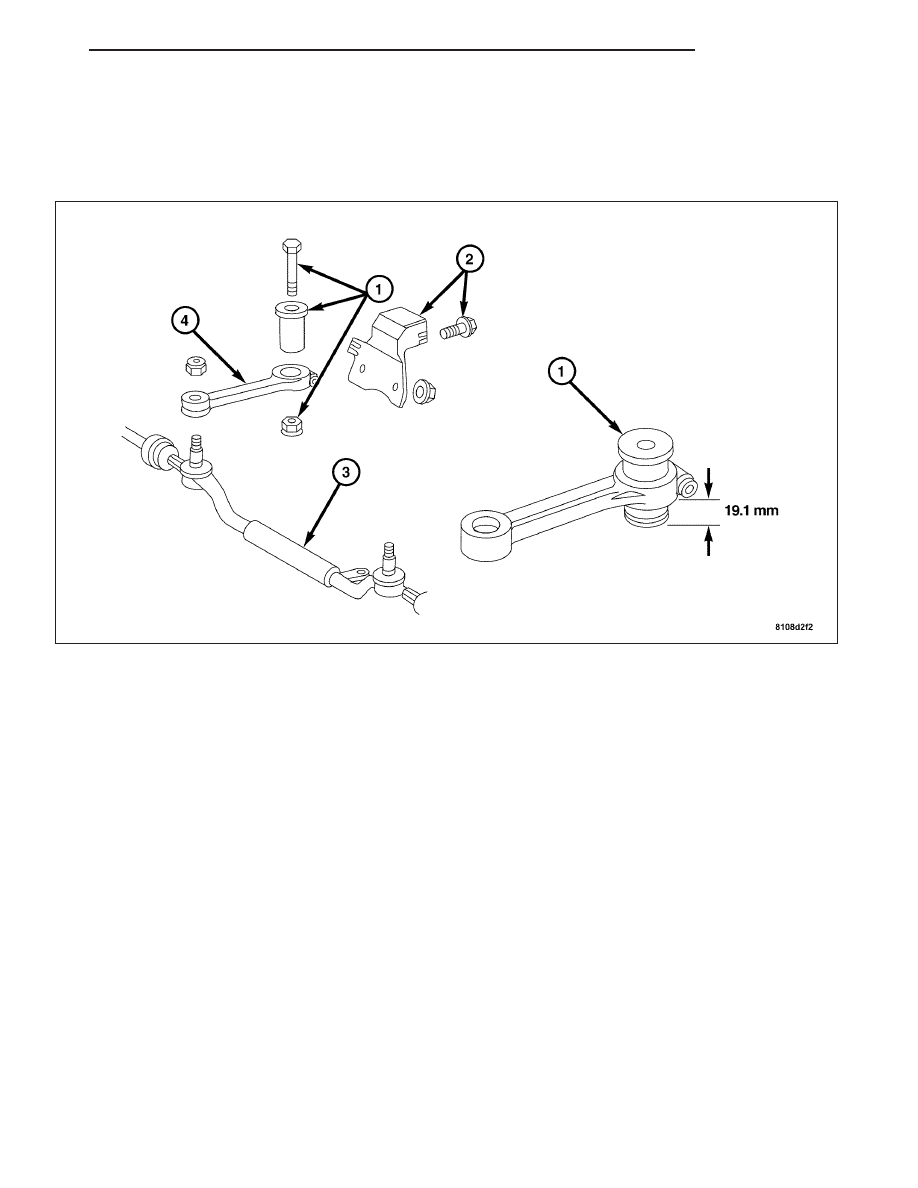

1. Remove drag link (3) from the idler arm (4) by removing the idler arm nut.

2. Remove the heat shield (2).

3. Remove the nut and bolt and remove the idler arm (4) from the vehicle.

4. Loosen the pinch-bolt on the idler arm (4).

5. Remove the idler arm bushing from the idler arm (4).

6. Inspect the idler arm bushing. Replace as necessary.

ZH

LINKAGE

19 - 49

REMOVAL - RHD

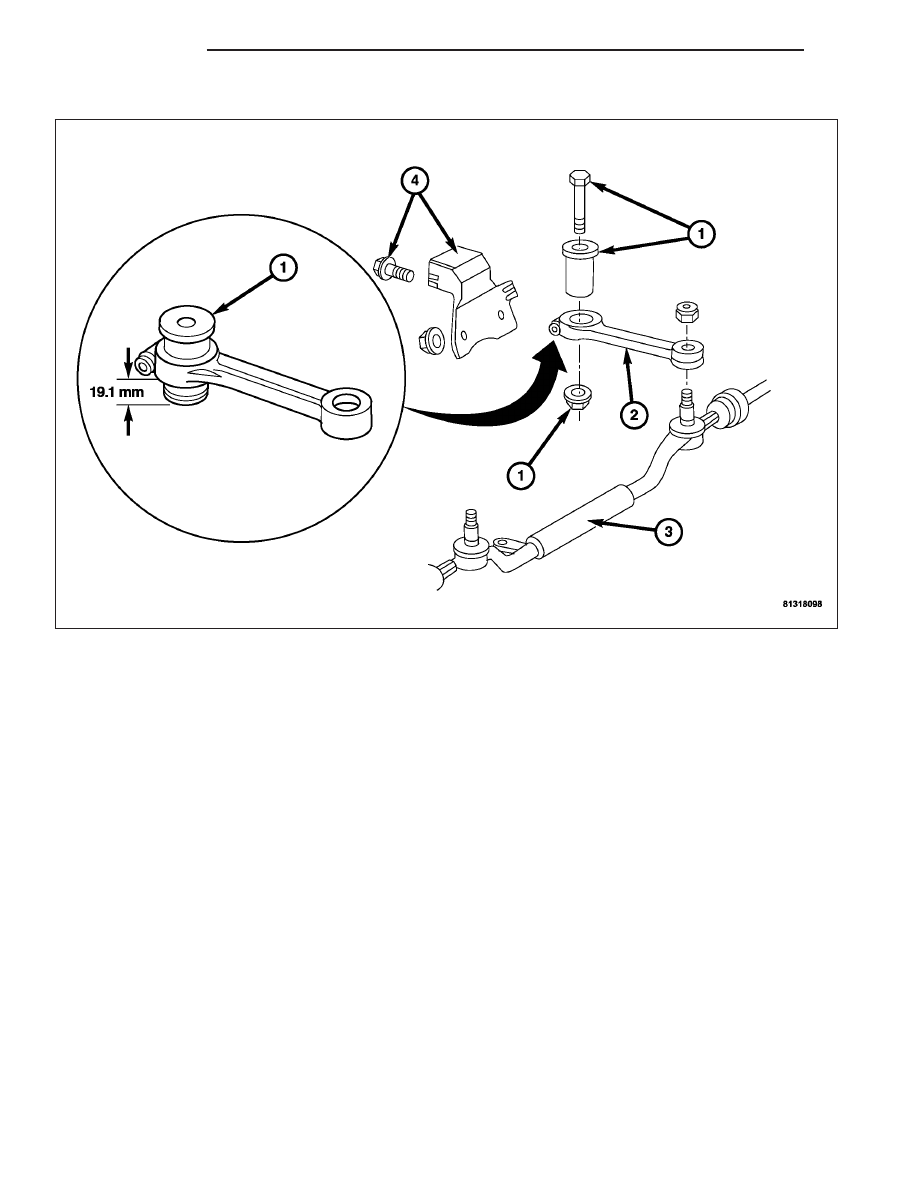

1. Remove the drag link (3) from the idler arm (2) by removing the idler arm nut.

2. Remove the heat shield (4).

3. Remove the nut and bolt (1) and remove the idler arm (1) from the vehicle.

4. Loosen the pinch-bolt on the idler arm.

5. Remove the idler arm bushing (1) from the idler arm.

6. Inspect the idler arm bushing. Replace as necessary.
