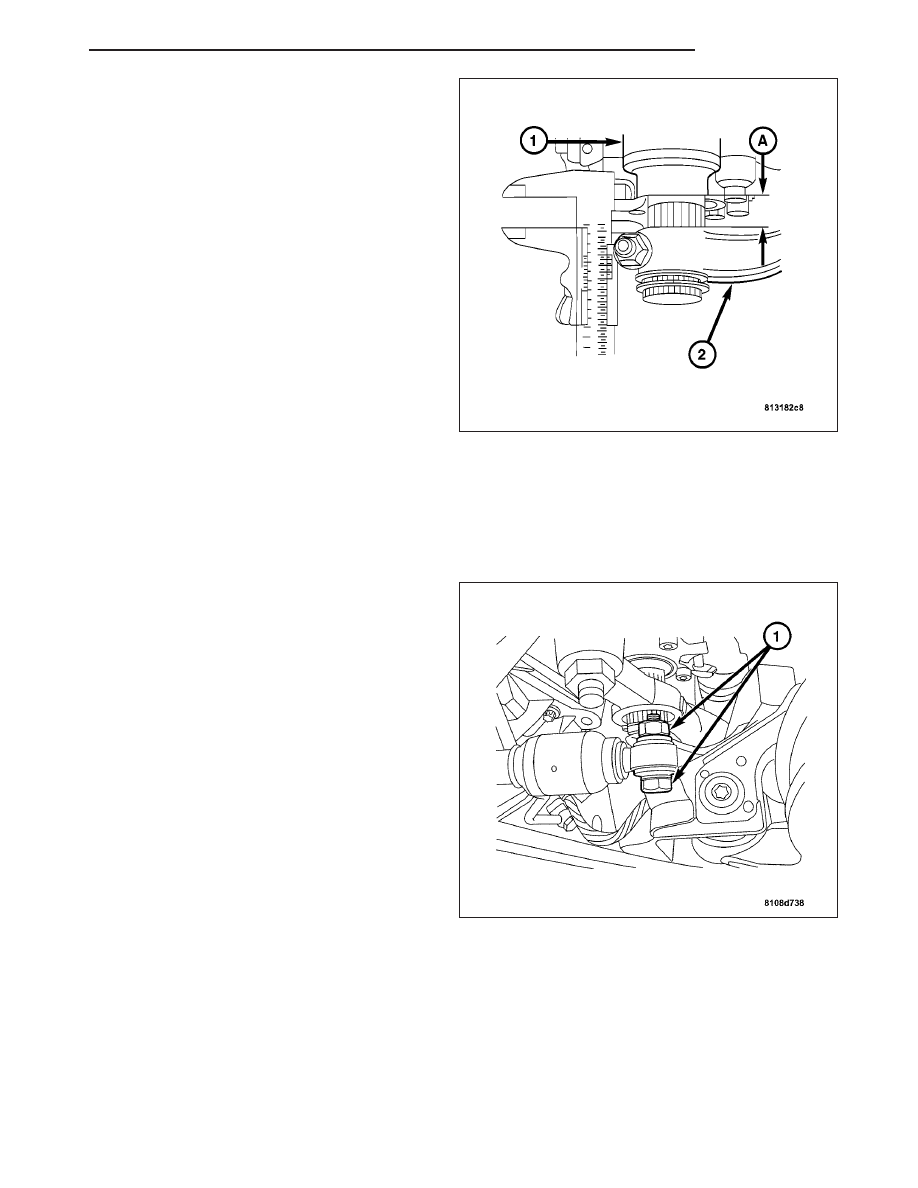

4. Install the pitman arm to the previously measured

depth of measurement

9

A

9

. Tighten the pinch bolt

to 55 N·m (41 ft. lbs.).

DAMPER

REMOVAL

REMOVAL

1. Remove the nut and bolt (1) from the steering

damper mounting bracket.

2. Remove the nut and bolt from the drag link.

3. Remove the steering damper from the vehicle.

ZH

LINKAGE

19 - 59

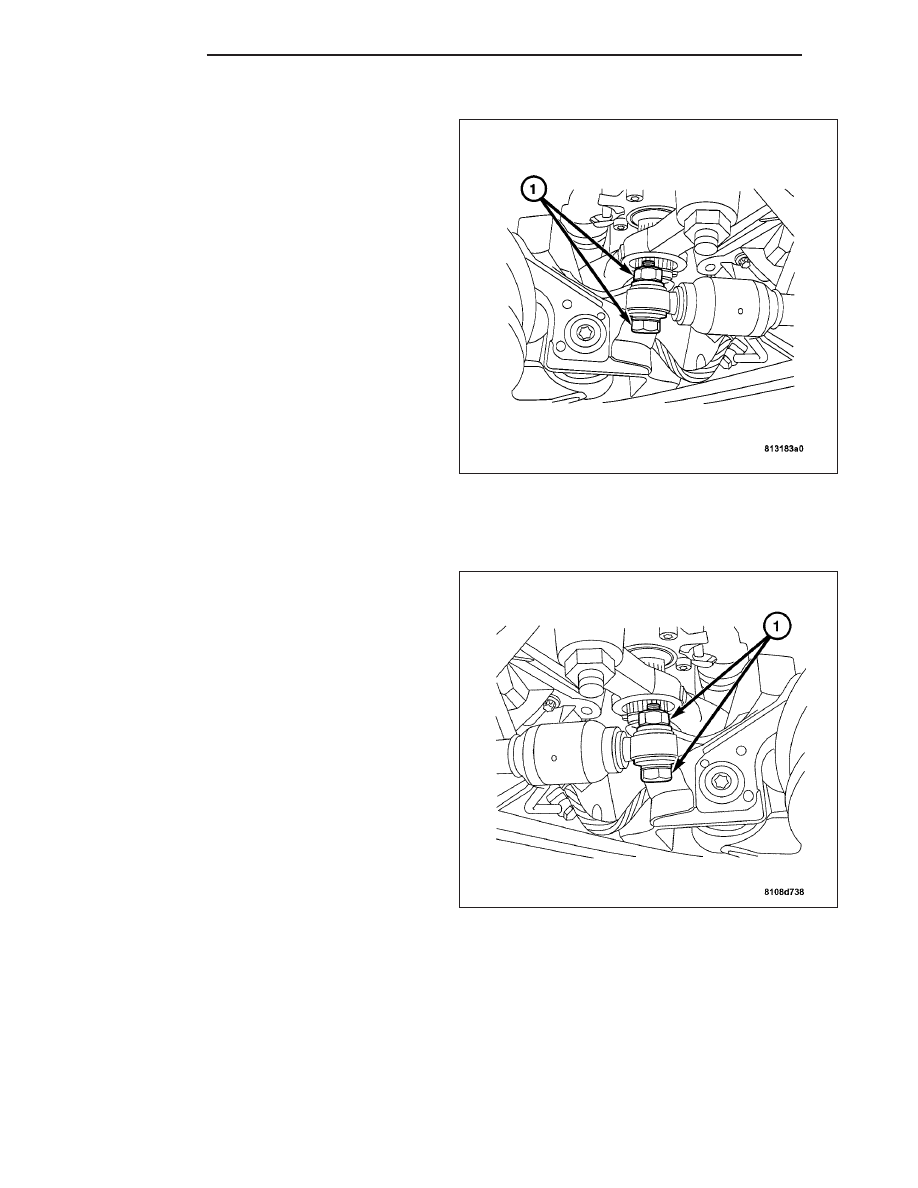

REMOVAL - RHD

1. Remove the nut and bolt (1) from the steering

damper mounting bracket.

2. Remove the nut and bolt from the drag link.

3. Remove the steering damper from the vehicle.

INSTALLATION

INSTALLATION

1. Install the steering damper into the vehicle.

2. Install the nut and bolt to the drag link. Tighten to

40 N·m (29 ft. lbs.).

3. Install the bolt and nut (1) to the steering damper

bracket. Tighten to 40 N·m (29 ft. lbs.).

19 - 60

LINKAGE

ZH

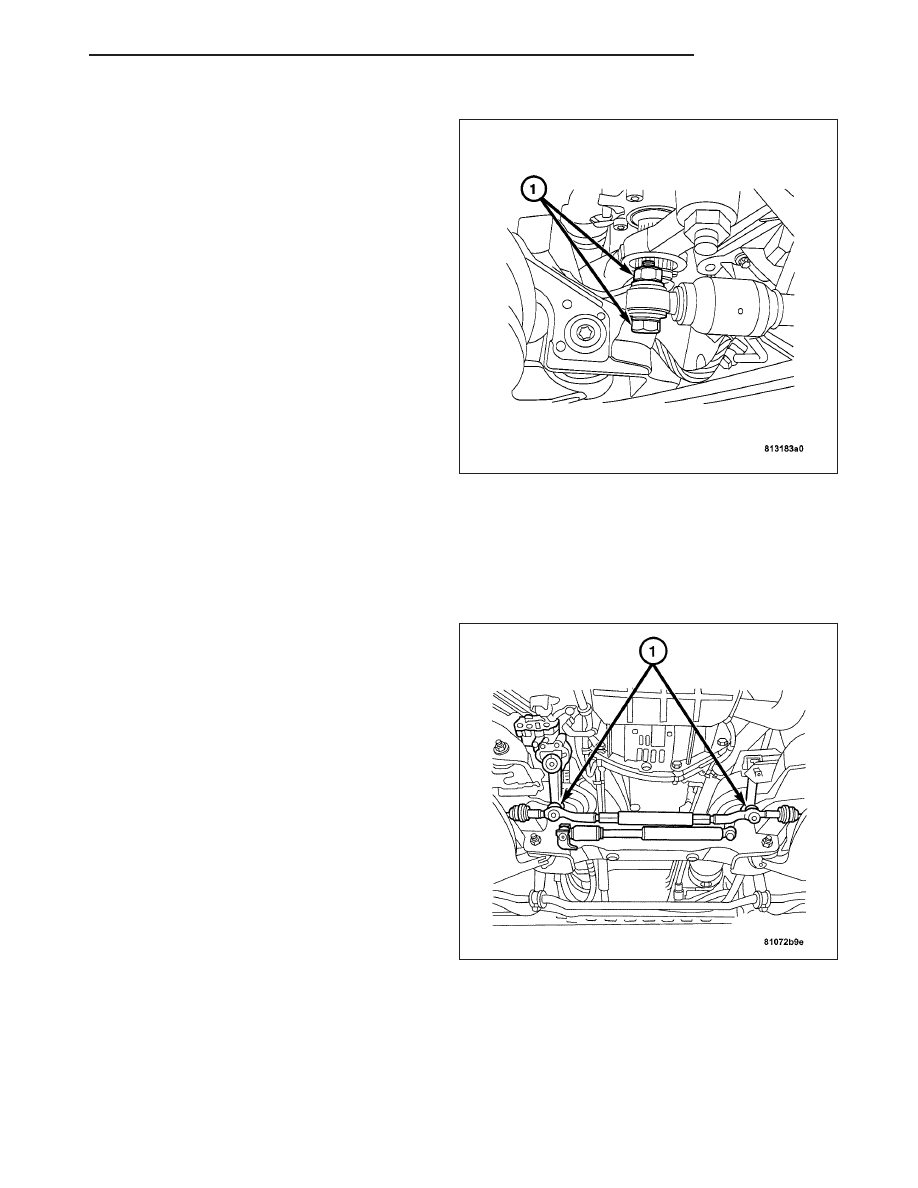

INSTALLATION - RHD

1. Install the steering damper into the vehicle.

2. Install the nut and bolt to the drag link. Tighten to

40 N·m (29 ft. lbs.).

3. Install the bolt and nut (1) to the steering damper

bracket. Tighten to 40 N·m (29 ft. lbs.).

DRAG LINK

REMOVAL

REMOVAL

1. Remove the steering dampener from the drag link.

(Refer to 19 - STEERING/LINKAGE/DAMPER -
REMOVAL.).

2. Remove the nuts attaching the drag link (1) to the

pitman arm and the idler arm.

ZH

LINKAGE

19 - 61

3. Remove the nuts attaching the tie rod ends to the

steering knuckles.

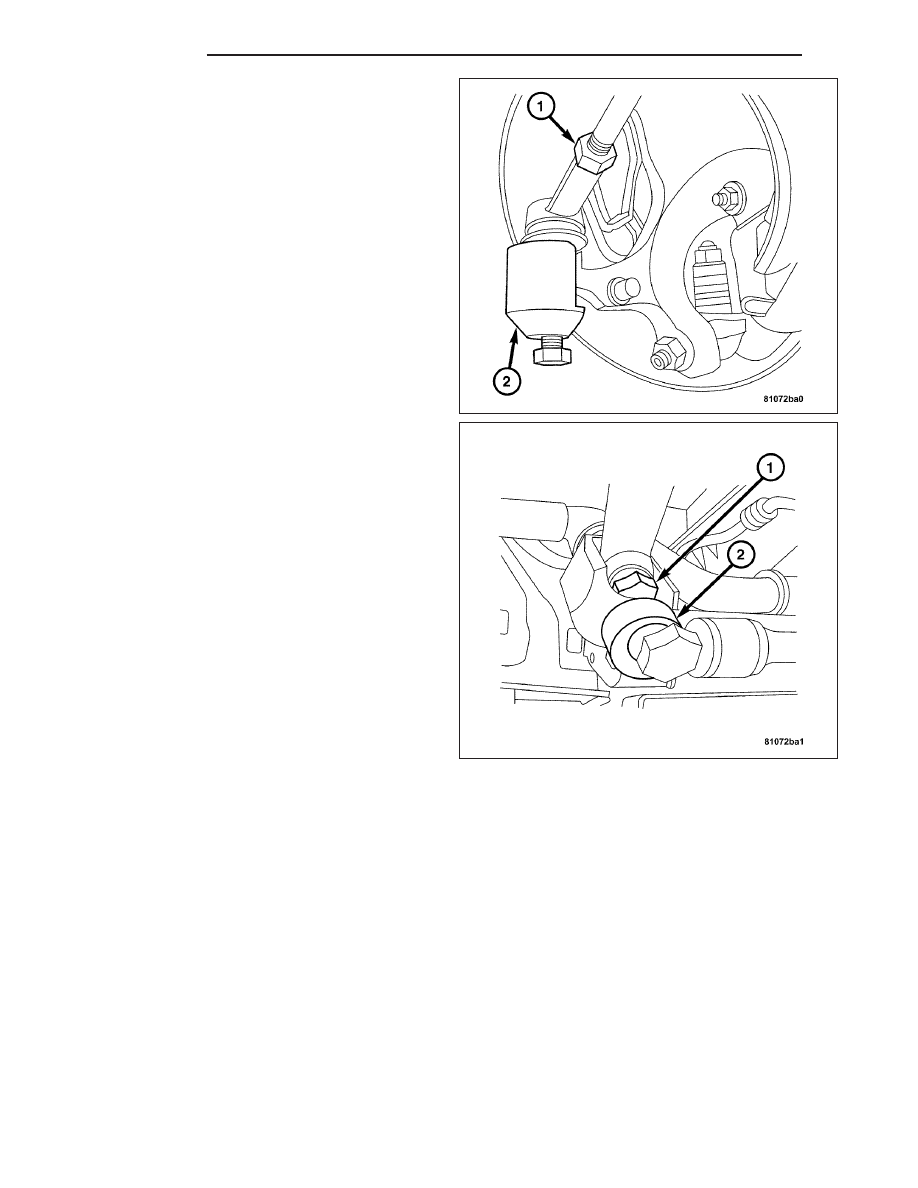

4. Using Special Tool C-3894-A (2) Two Jaw Puller

remove the tie rod ends (1) from the steering
knuckles.

5. Using Special Tool 9168 (2) Ball Joint Puller

remove the drag link (1) from the pitman arm and
the idler arm.

Note: The right-hand drag link joint is a pivot joint
with a swivelling range of max. 2°. This prevents
the drag link from tilting.

6. Inspect the tie rod ends for play or damage. Repair

as necessary.
