INSTALLATION

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE SUPPLEMENTAL RESTRAINT SYSTEM
BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING COLUMN, DRIVER AIRBAG, PASSENGER AIR-
BAG, FRONT IMPACT SENSOR, SIDE IMPACT SENSOR, SIDE CURTAIN AIRBAG, OR INSTRUMENT PANEL
COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND)
CABLE, THEN WAIT TWO MINUTES FOR THE SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING
FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE SUPPLEMENTAL
RESTRAINT SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL
AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

WARNING: WHEN REMOVING A DEPLOYED AIRBAG, RUBBER GLOVES, EYE PROTECTION, AND A LONG-
SLEEVED SHIRT SHOULD BE WORN. THERE MAY BE DEPOSITS ON THE AIRBAG CUSHION AND OTHER
INTERIOR SURFACES. IN LARGE DOSES, THESE DEPOSITS MAY CAUSE IRRITATION TO THE SKIN AND
EYES.

CAUTION: If the steering wheel is offset by more than 1 tooth, the turn signal indicator is no longer properly
aligned.

CAUTION: The SRS Malfunction Indicator Lamp must not come on at full steering lock in either direction.

CAUTION: If the steering wheel is not on straight, offset it by a maximum of 1 tooth, if the difference is
greater, check and adjust the front wheel toe-in.(Refer to 2 - SUSPENSION/WHEEL ALIGNMENT - SPECIFI-
CATIONS).

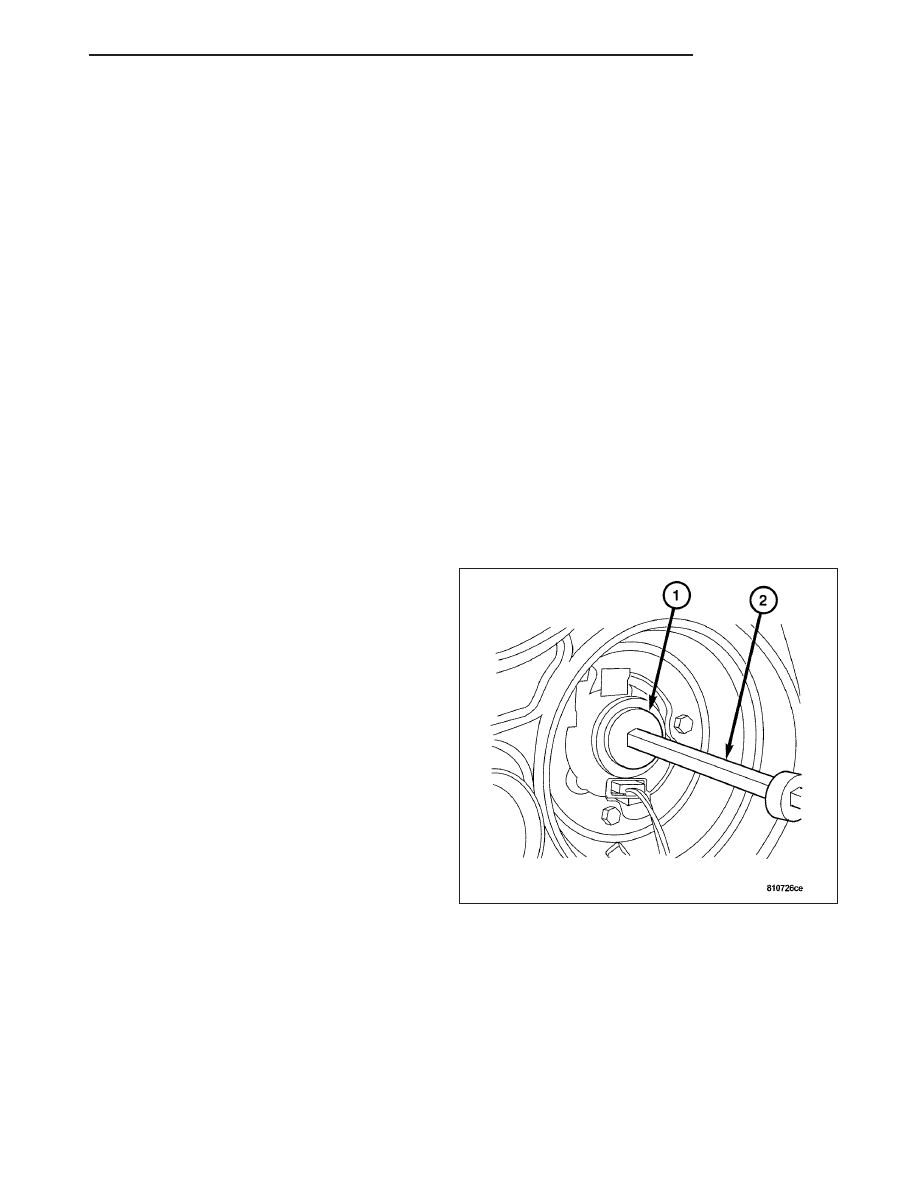

1. Align the recesses of the splines in the steering

wheel with the markings on the steering shaft.

2. Install the tapered steering wheel bolt (1). Tighten

to 80 N·m (60 ft. lbs.).

ZH

COLUMN

19 - 31

3. Install the airbag to the steering wheel.(Refer to 8 -

ELECTRICAL/RESTRAINTS/DRIVER

AIRBAG

-

INSTALLATION).

KEY/LOCK CYLINDER

REMOVAL

Note: If the lock cylinder/key is notched or jam-
ming, spray the lock cylinder with lock cylinder
grease. If it is not possible to eliminate the com-
plaint, replace the lock cylinder and key.

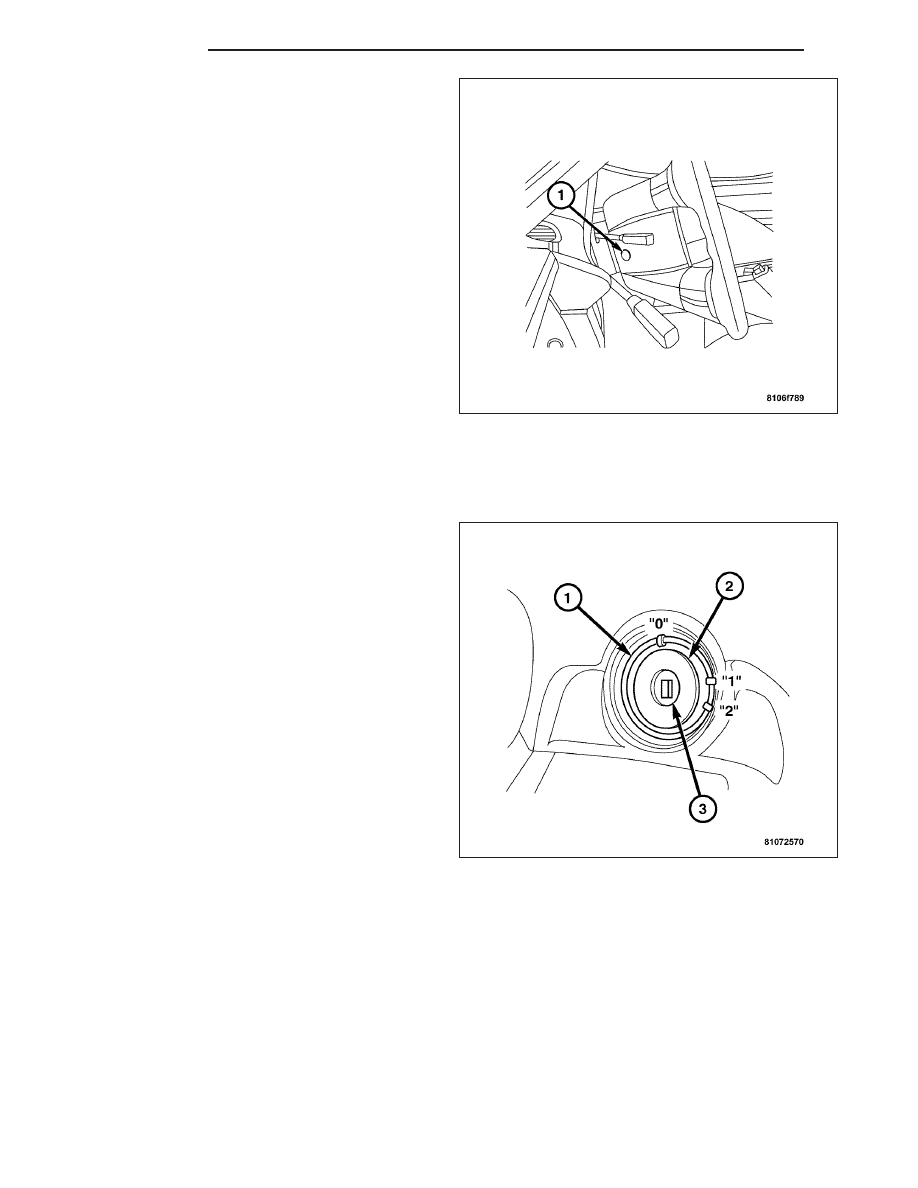

1. Press out the escutcheon (2) with a suitable tool.

19 - 32

COLUMN

ZH

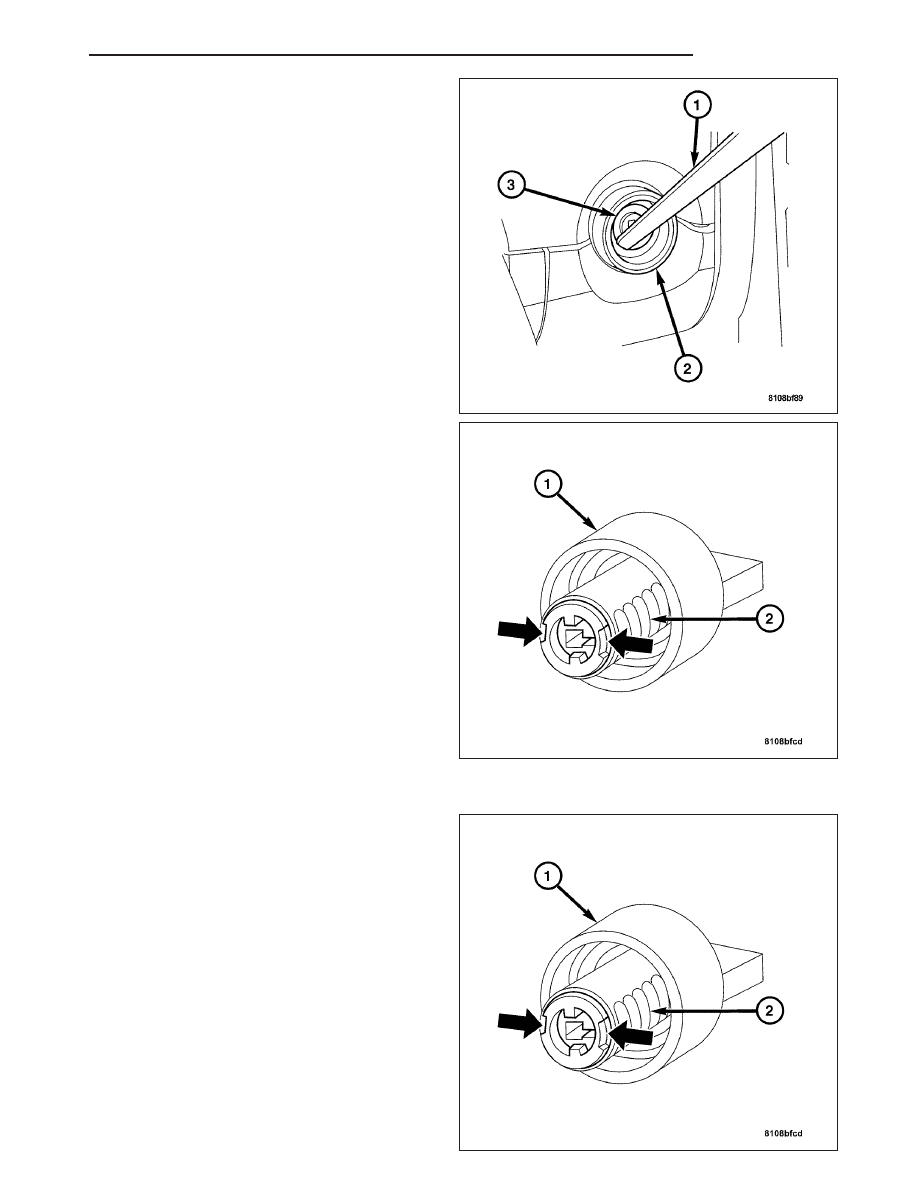

2. Pull the transponder coil (3) off the lock cylinder (2)

with a plastic wedge (1).

3. Push the sleeve onto the cap and turn the lock cyl-

inder to position

9

1

9

with the key.

4. Unlock the lock cylinder (1) by turning the cap

counter-clockwise through 90° and then remove.

INSTALLATION

1. Spray the outside of the lock cylinder (1) with lock

cylinder grease and insert it into the cap.

2. Push the key through the cap as far as the stop in

the lock cylinder (1).

3. Turn the cap clockwise approx. 90° until it can be

felt or heard “lock” into position.

ZH

COLUMN

19 - 33

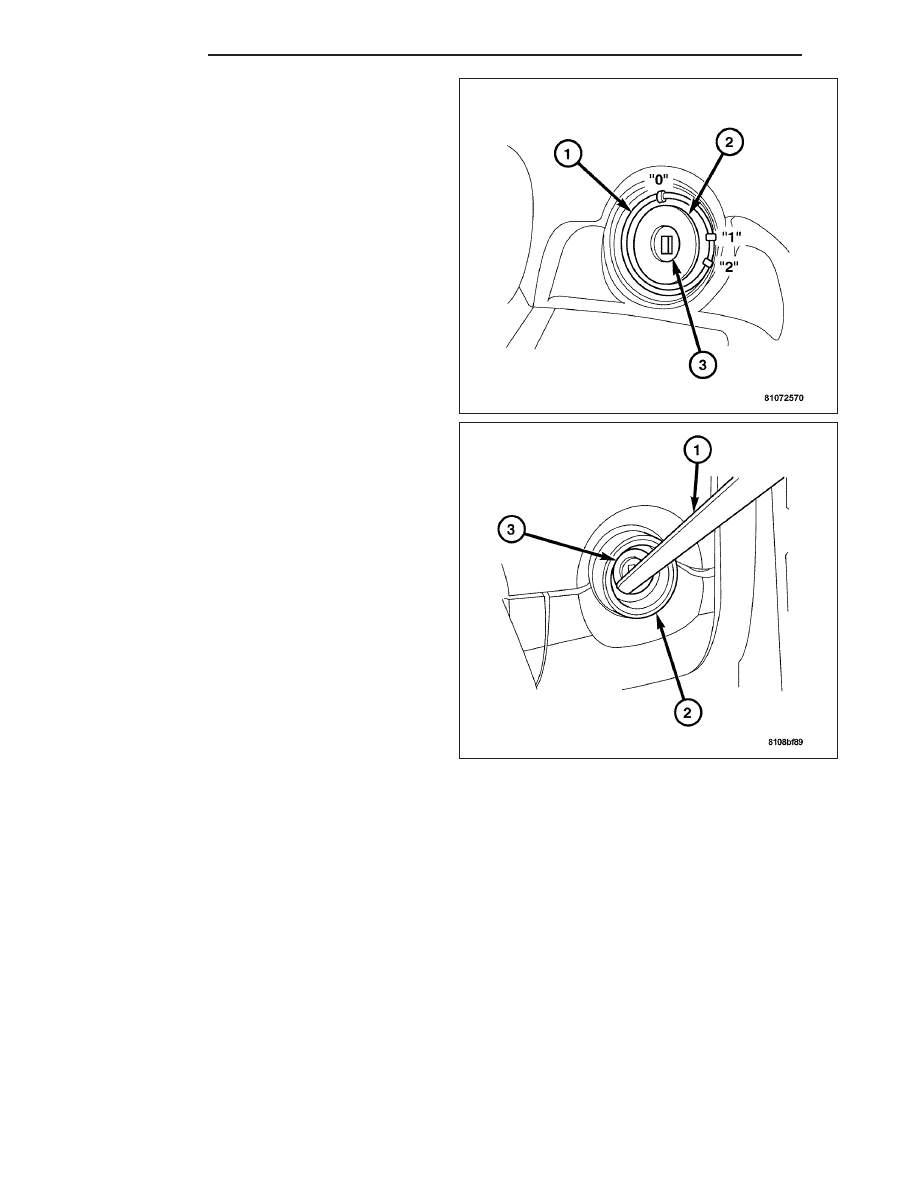

4. Turn the key to position

9

0

9

.

5. Press in the escutcheon (2).

6. Install the transponder coil (3) on the lock cylinder.
