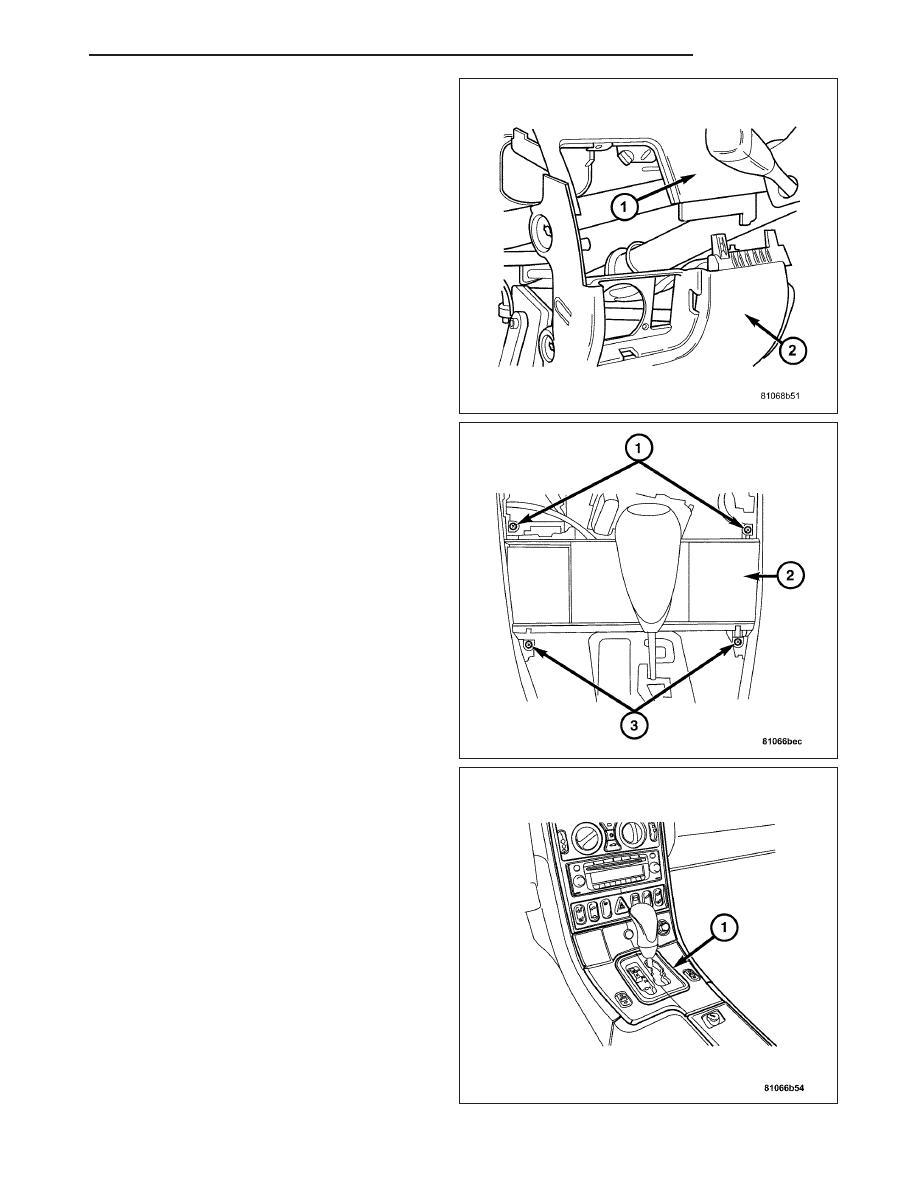

4. Install the lower instrument panel (2). (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION).

5. Install the ash tray (2) in the front center console.

6. Install the shifter cover (1). (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE - INSTALLATION).

ZH

COLUMN

19 - 27

IGNITION SWITCH

REMOVAL

1. Remove the lower instrument panel cover.(Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL

ASSEMBLY - REMOVAL).

2. Remove the instrument cluster.(Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - REMOVAL).

3. Remove the transponder coil from the lock cylinder by removing the top section of the instrument panel.(Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY - REMOVAL).

4. Insert a plastic wedge directly between the ignition switch cover sleeve and the transponder coil. Press the tran-

sponder coil off of the ignition switch cover sleeve with a plastic wedge.

5. Disconnect the 2-pin connector for the transponder coil from the SKREEM module.

CAUTION: The steering lock and lock cylinder can only be fitted in lock cylinder position

(

1

(

. NEVER turn

the steering lock when the ignition/starter switch is not fitted.

6. Remove the key cylinder.(Refer to 19 - STEERING/COLUMN/IGNITION SWITCH - REMOVAL).

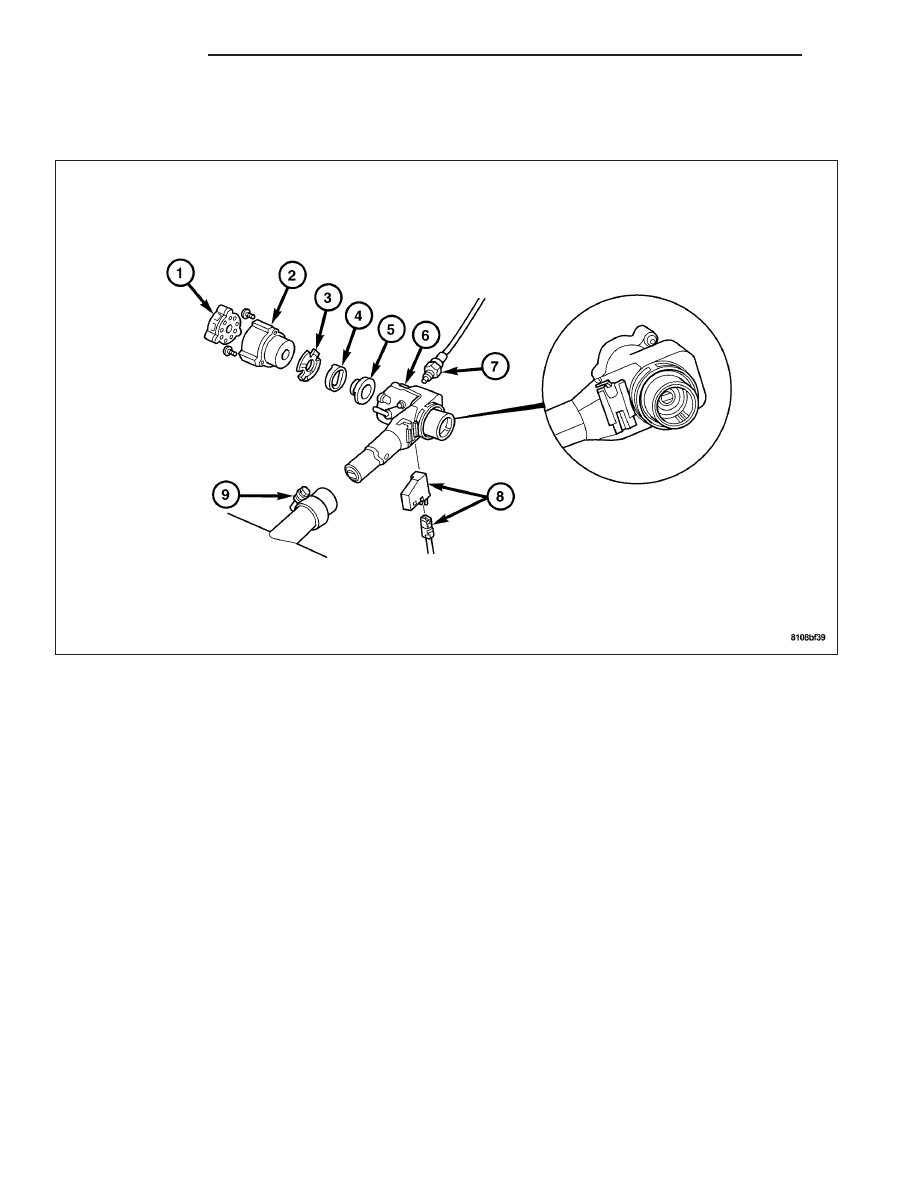

7. Disconnect the connector (8) from the warning buzzer contact.

8. Disconnect the connector (1) from the ignition/starter switch.

Note: Vehicles with automatic transmission

9. Remove the parking lock interlock cable (7).

10. Release the clamp (9), press in locking pin and pull the steering lock (6) out of the steering column.

Note: The ignition switch must not be turned out of position

(

1

(

when the ignition/starter switch is not fitted,

otherwise the steering lock is locked permanently

11. Remove the ignition switch (2).

12. Remove the washer (3) and parking lock valve (4).
13. Remove the warning buzzer (8) contact and switch.

19 - 28

COLUMN

ZH

INSTALLATION

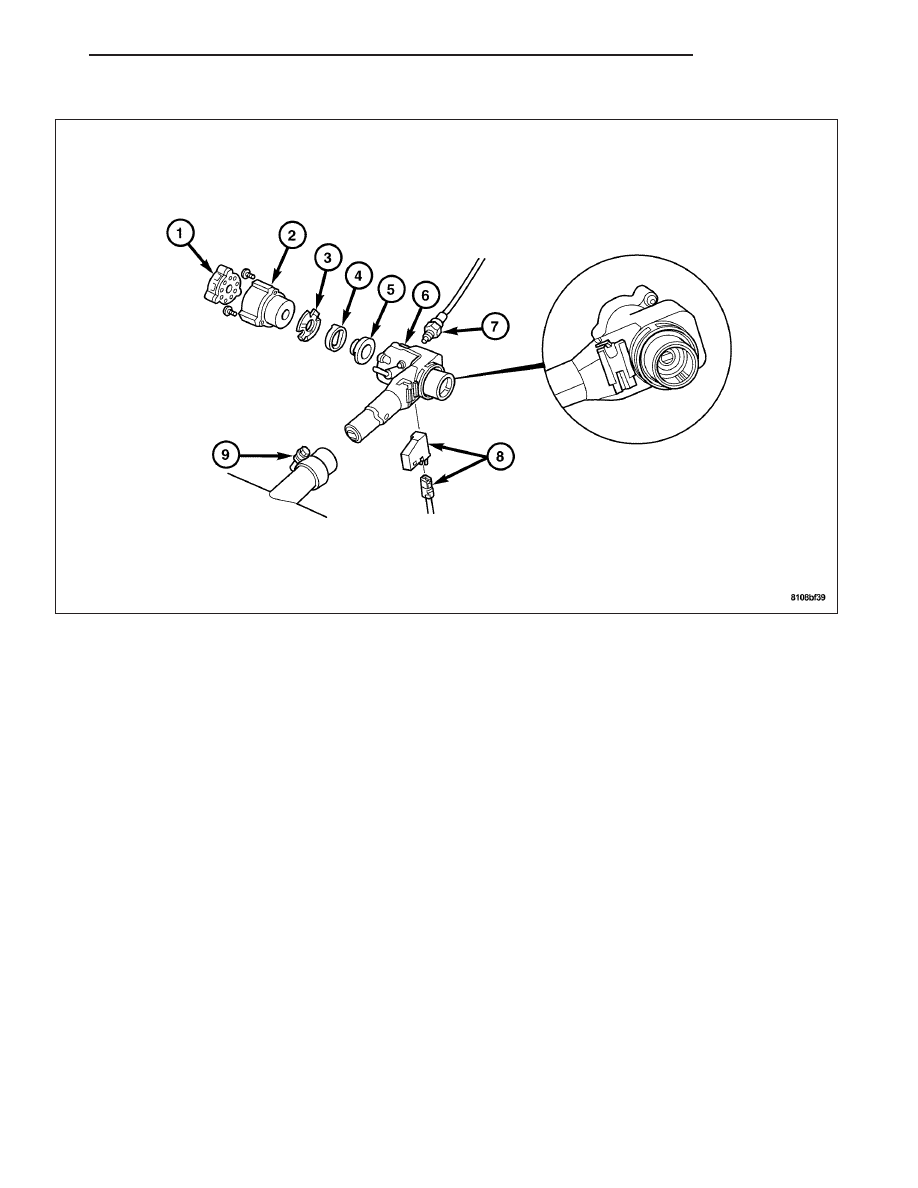

1. Install the warning buzzer contact switch (8).

CAUTION: The steering lock and lock cylinder can only be fitted in lock cylinder position

(

1

(

. Never turn the

steering lock when the ignition/starter switch is not fitted.

2. Install the washer (3) and the parking lock valve (4).

Note: The ignition switch must not be turned out of position

(

1

(

when the ignition/starter switch is not fitted,

otherwise the steering lock is locked permanently.

3. Install the ignition switch (2).

4. Install the clamp (9), press in locking pin to install the steering lock (6) to the steering column.

5. Install the parking lock interlock cable (7).

6. Install the connector from the ignition/starter switch (1).

7. Install the connector from the warning buzzer contact (10).

8. Install the key cylinder.(Refer to 19 - STEERING/COLUMN/KEY/LOCK CYLINDER - INSTALLATION).

9. Install the transponder coil.

10. Install the instrument cluster.(Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - INSTALLATION).

11. Install the lower instrument panel cover.(Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL

ASSEMBLY - REMOVAL).

ZH

COLUMN

19 - 29

STEERING WHEEL

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE SUPPLEMENTAL RESTRAINT SYSTEM
BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING COLUMN, DRIVER AIRBAG, PASSENGER AIR-
BAG, FRONT IMPACT SENSOR, SIDE IMPACT SENSOR, SIDE CURTAIN AIRBAG, OR INSTRUMENT PANEL
COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND)
CABLE, THEN WAIT TWO MINUTES FOR THE SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING
FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE SUPPLEMENTAL
RESTRAINT SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL
AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

WARNING: WHEN REMOVING A DEPLOYED AIRBAG, RUBBER GLOVES, EYE PROTECTION, AND A LONG-
SLEEVED SHIRT SHOULD BE WORN. THERE MAY BE DEPOSITS ON THE AIRBAG CUSHION AND OTHER
INTERIOR SURFACES. IN LARGE DOSES, THESE DEPOSITS MAY CAUSE IRRITATION TO THE SKIN AND
EYES.

1. Disconnect the negative battery cable.

2. Push in the adjustable steering column fully.

3. Position the steering wheel so that the front wheels

are in the straight-ahead position.

4. Remove the ignition key and allow the steering to

lock into position.

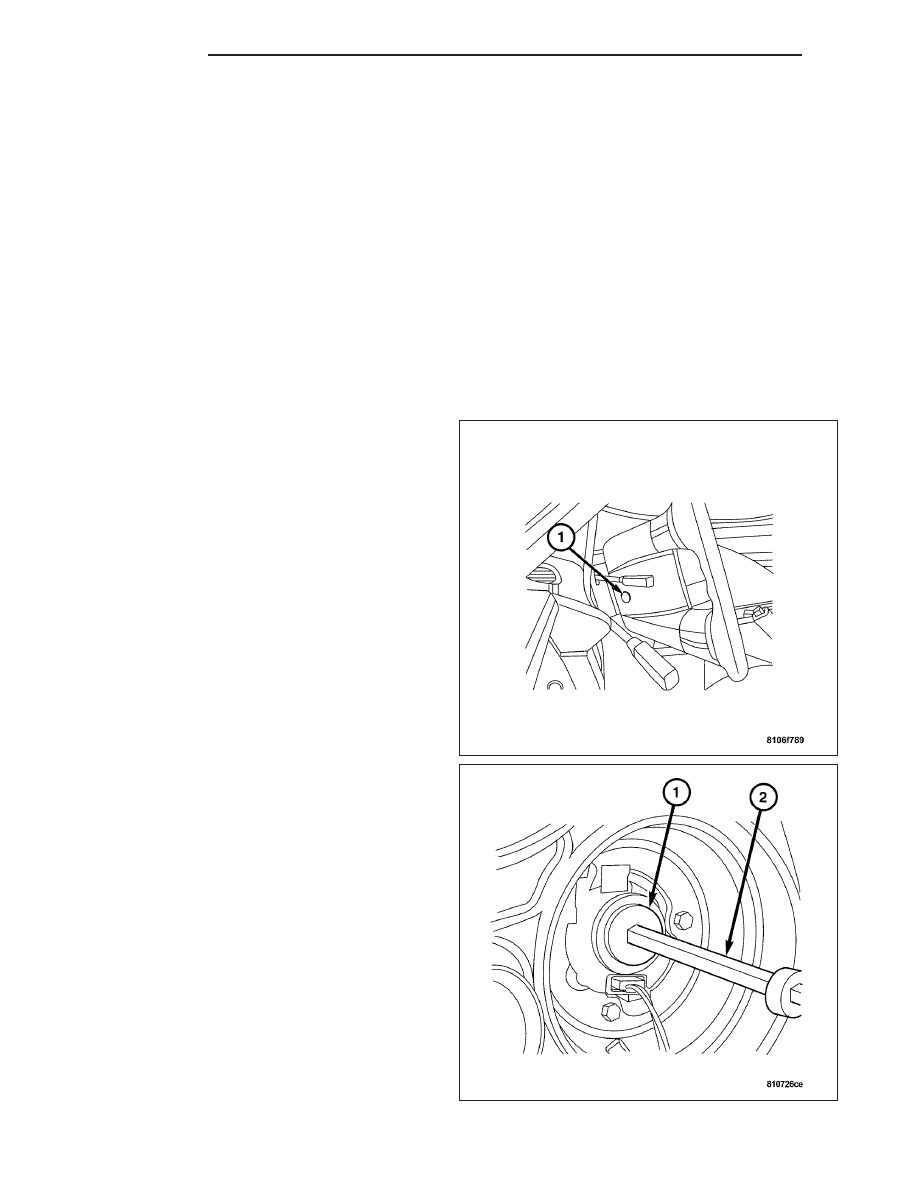

5. Remove the airbag screws (1) on the steering

wheel.(Refer to 8 - ELECTRICAL/RESTRAINTS/
DRIVER AIRBAG - REMOVAL).

6. Using a long hex tool (2), remove the tapered

steering wheel bolt (1) while steadying the steering
wheel.

7. Carefully pass the connector from the airbag

through the hole in the steering wheel.

8. Remove the steering wheel from the vehicle.

9. Check the horn/airbag and clock spring contacts for

any damage. Replace if necessary.(Refer to 8 -
ELECTRICAL/RESTRAINTS/CLOCKSPRING

-

REMOVAL).
