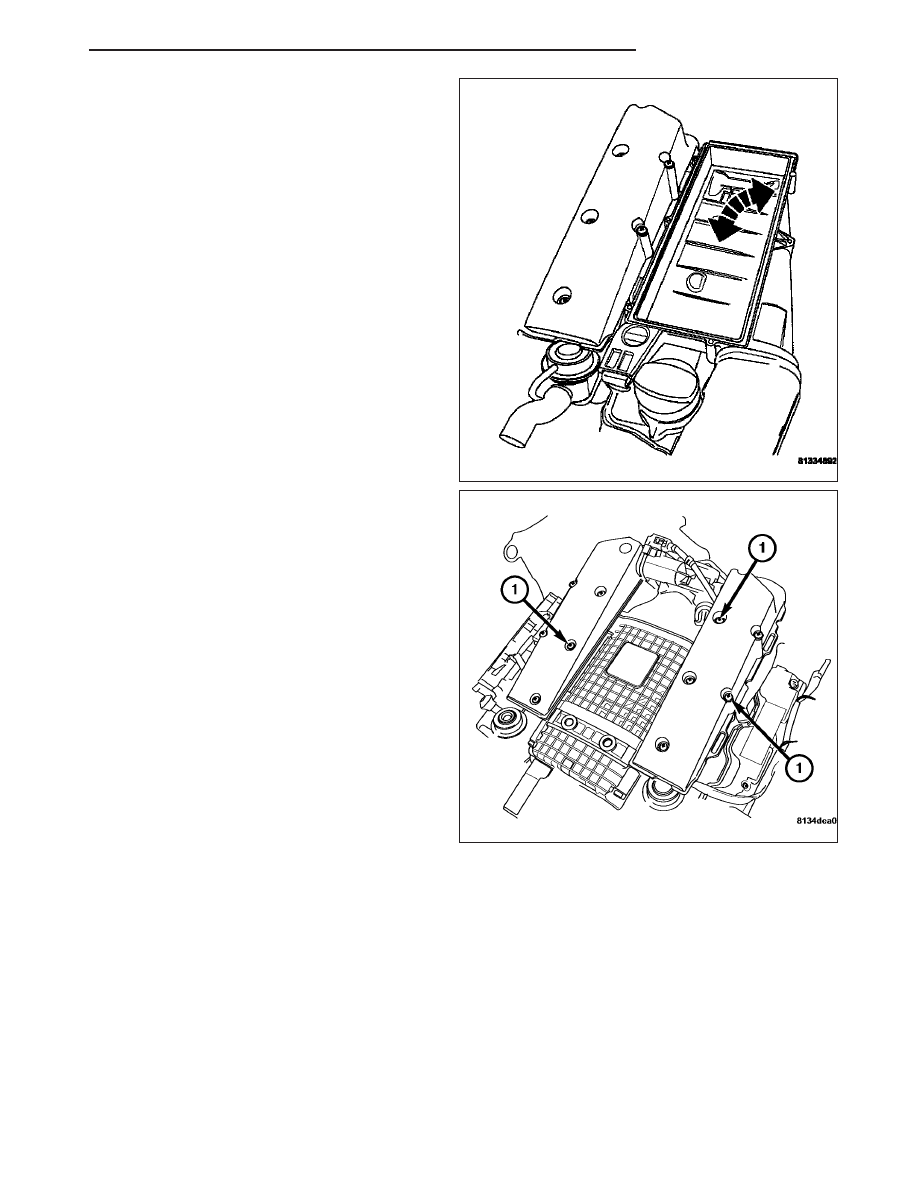

4. Remove the lower air cleaner housing. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL).

5. Remove the right and left intake plenums. (Refer to

9 - ENGINE/MANIFOLDS/INTAKE MANIFOLD -
REMOVAL).

ZH

FUEL INJECTION

14 - 49

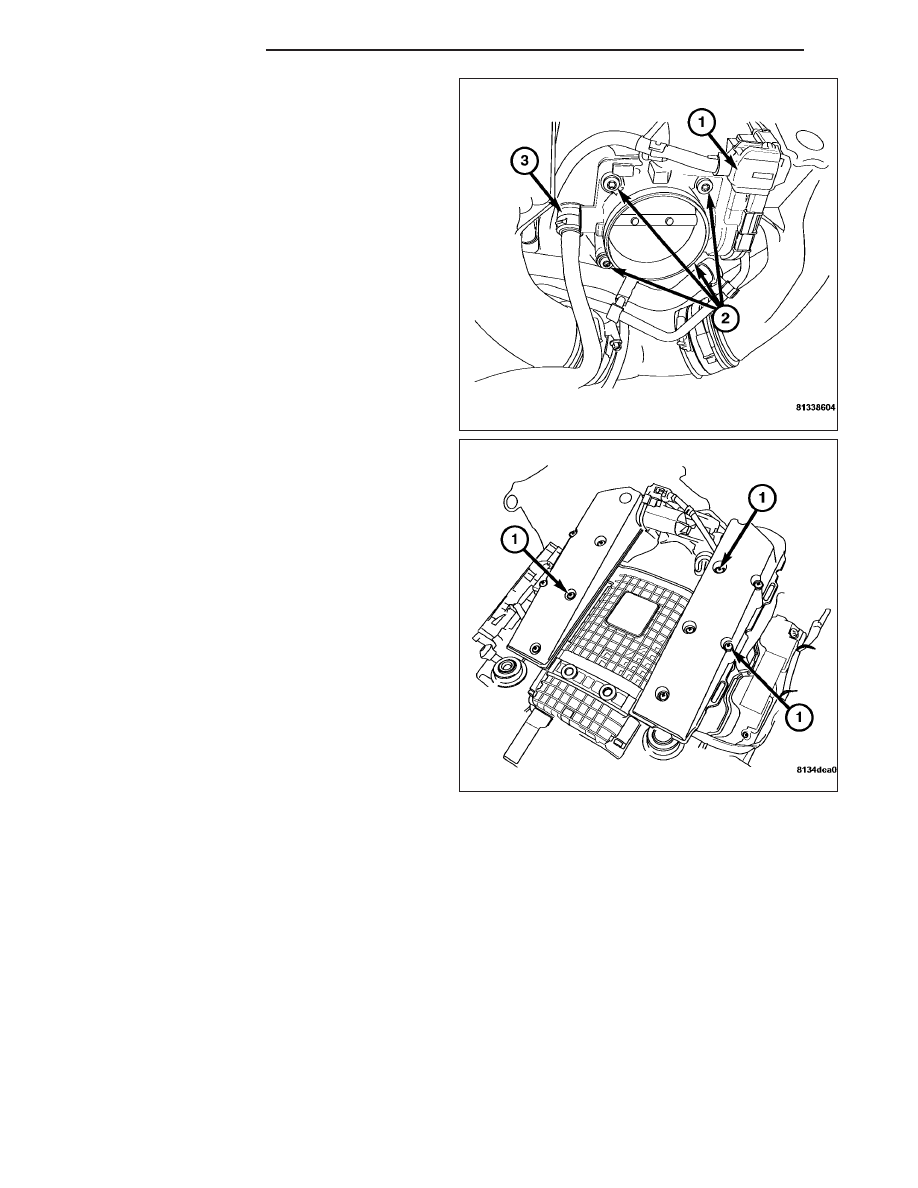

6. Remove the throttle body. (Refer to 14 - FUEL

SYSTEM/FUEL INJECTION/THROTTLE BODY -
REMOVAL).

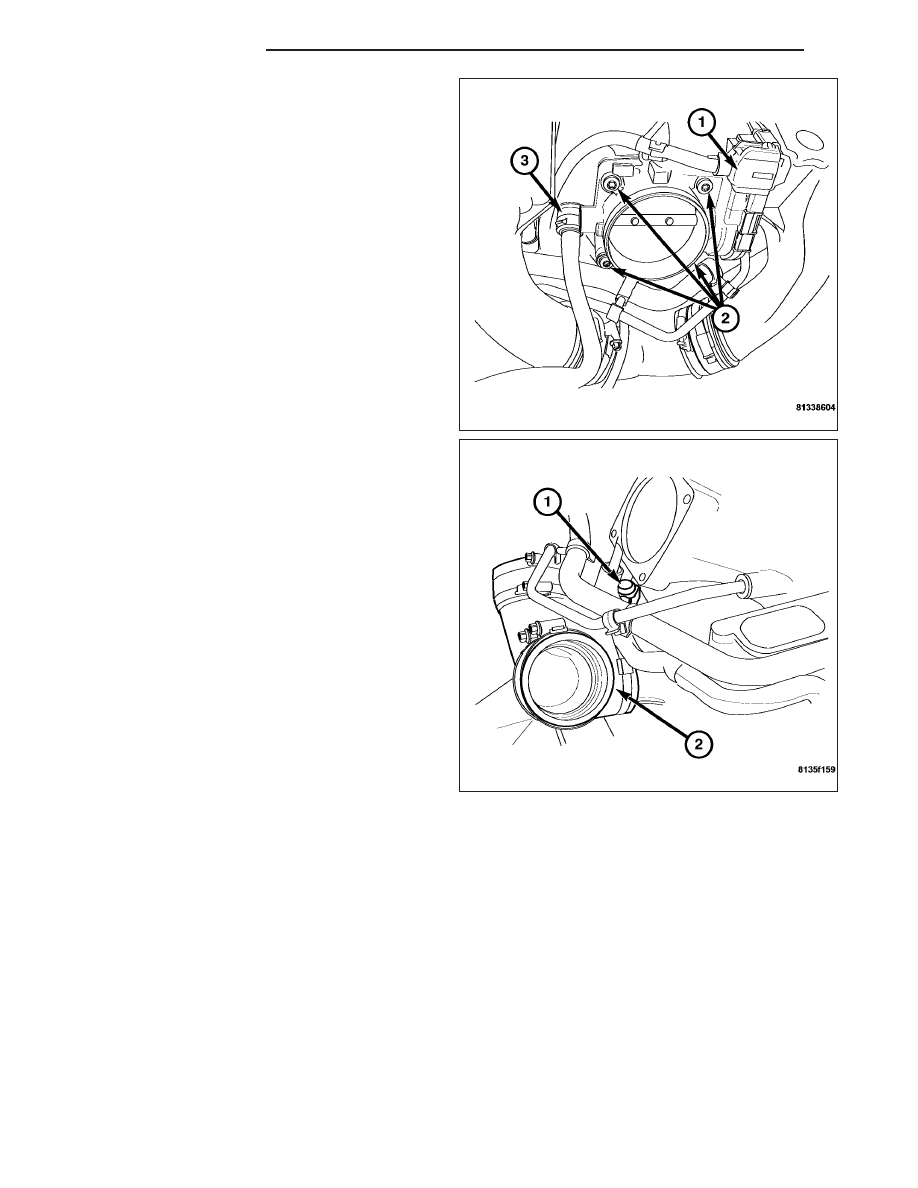

7. Remove the supercharger outlet housing (2) by

removing the supercharger outlet housing hose
clamps.

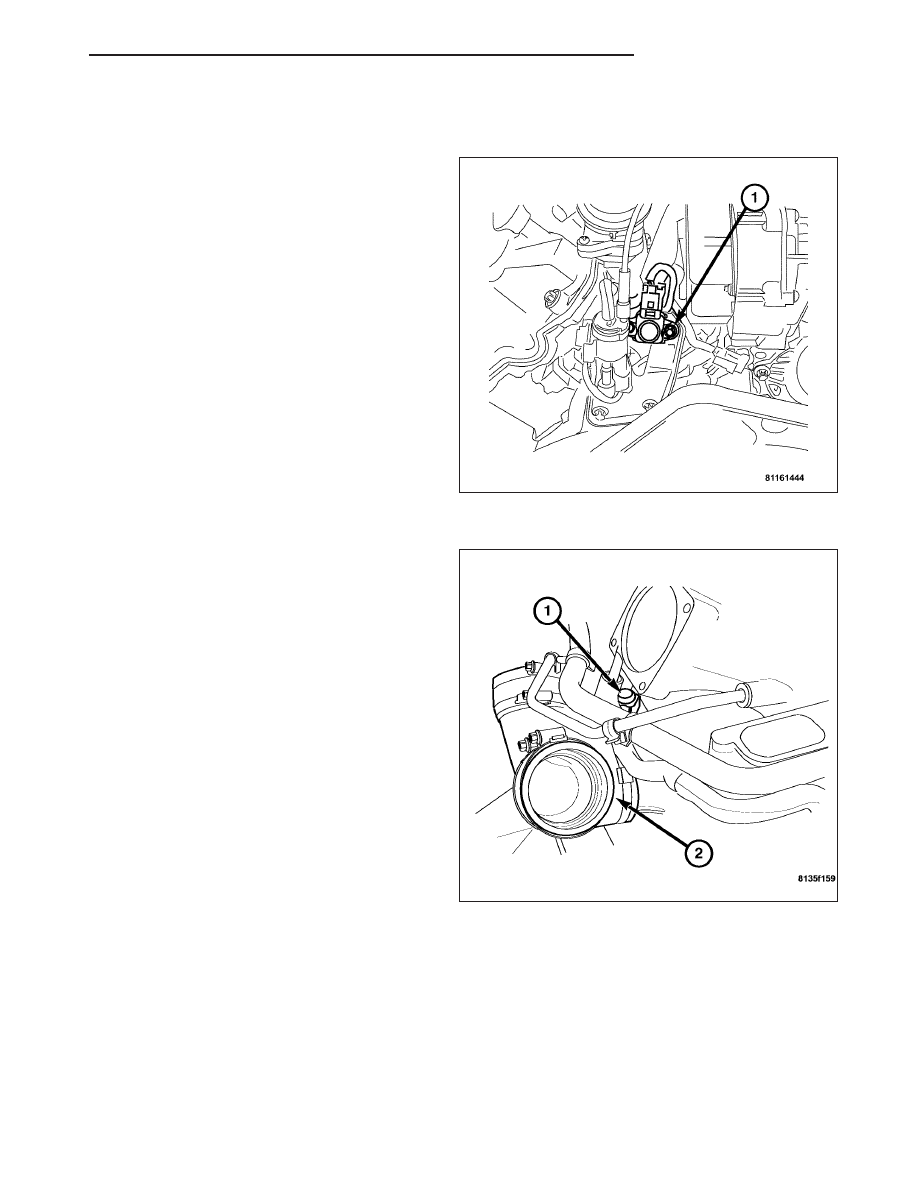

8. Disconnect the MAP sensor (1) harness connector.

9. Remove the MAP sensor mounting bolts.

10. Remove the MAP sensor (1).

14 - 50

FUEL INJECTION

ZH

INSTALLATION

INSTALLATION

1. Install the MAP sensor.

2. Install the bolt (1).

3. Connect the Manifold Absolute Pressure (MAP)

harness connector.

4. Install the engine cover. Align the engine cover

retaining clips to the rubber mounts, and push
down firmly to connect engine cover to rubber
mounts.

Note: To ease the installation of the engine cover,
apply a small amount of lubricant to the engine
cover rubber mounts.

5. Connect the negative battery cable.

INSTALLATION - SRT

1. Install the MAP sensor (1).

2. Install the MAP sensor mounting bolts. Tighten to

4.5 N·m (40 in. lbs.).

3. Connect the MAP sensor (1) harness connector.

4. Install the supercharger outlet housing (2). Tighten

the supercharger outlet housing hose clamps.

ZH

FUEL INJECTION

14 - 51

5. Install the throttle body. (Refer to 14 - FUEL SYS-

TEM/FUEL

INJECTION/THROTTLE

BODY

-

INSTALLATION).

6. Install both right and left intake plenums. (Refer to

9 - ENGINE/MANIFOLDS/INTAKE MANIFOLD -
INSTALLATION).
