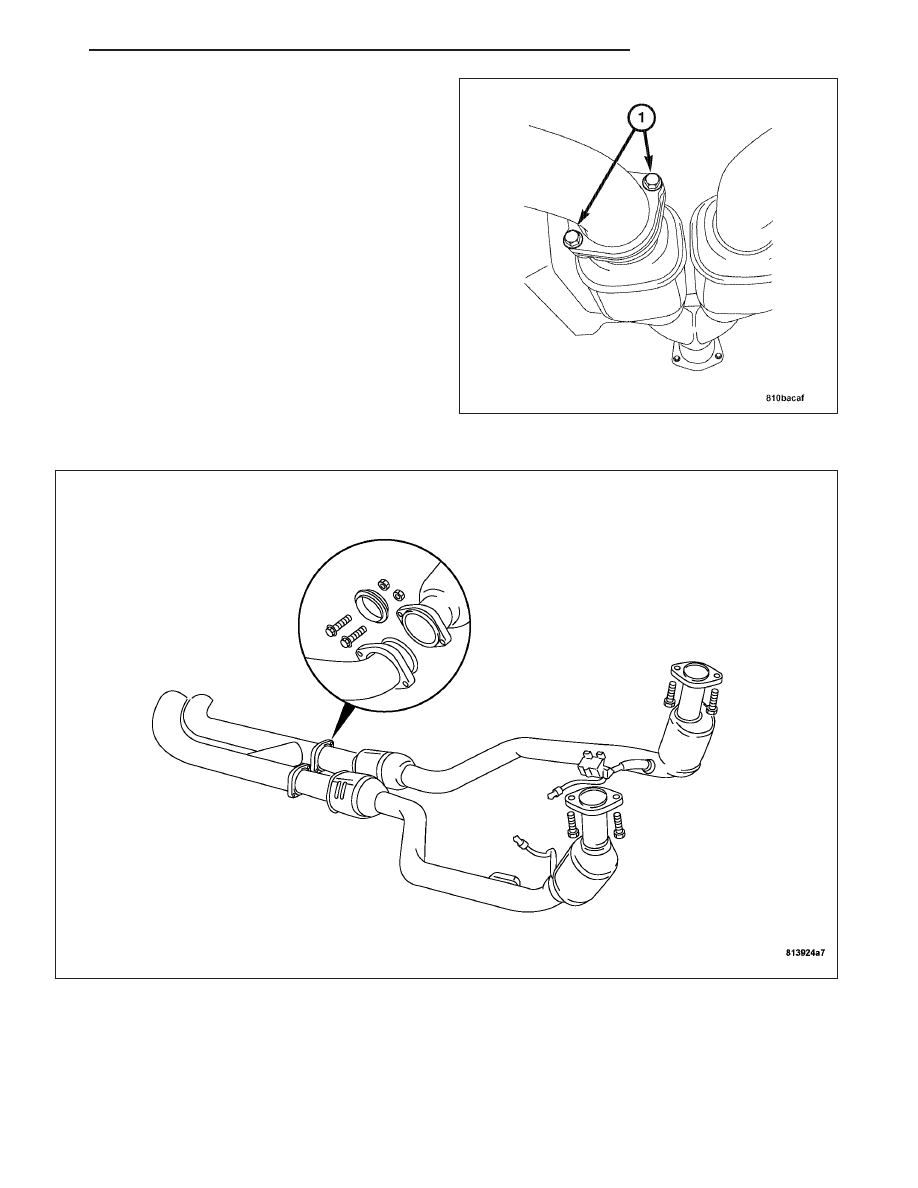

7. Remove the bolts (1) at the right side exhaust pipe

flange.

REMOVAL - FRONT EXHAUST PIPES - SRT

WARNING: THE NORMAL OPERATING TEMPERATURE OF THE EXHAUST SYSTEM IS VERY HIGH. THERE-
FORE, NEVER ATTEMPT TO SERVICE ANY PART OF THE EXHAUST SYSTEM UNTIL IT IS COOLED. SPE-
CIAL

CARE

SHOULD

BE

TAKEN

WHEN

WORKING

NEAR

THE

CATALYTIC

CONVERTER.

THE

TEMPERATURE OF THE CONVERTER RISES TO A HIGH LEVEL AFTER A SHORT PERIOD OF ENGINE
OPERATION TIME.

ZH

EXHAUST SYSTEM

11 - 7

1. Raise and support the vehicle.

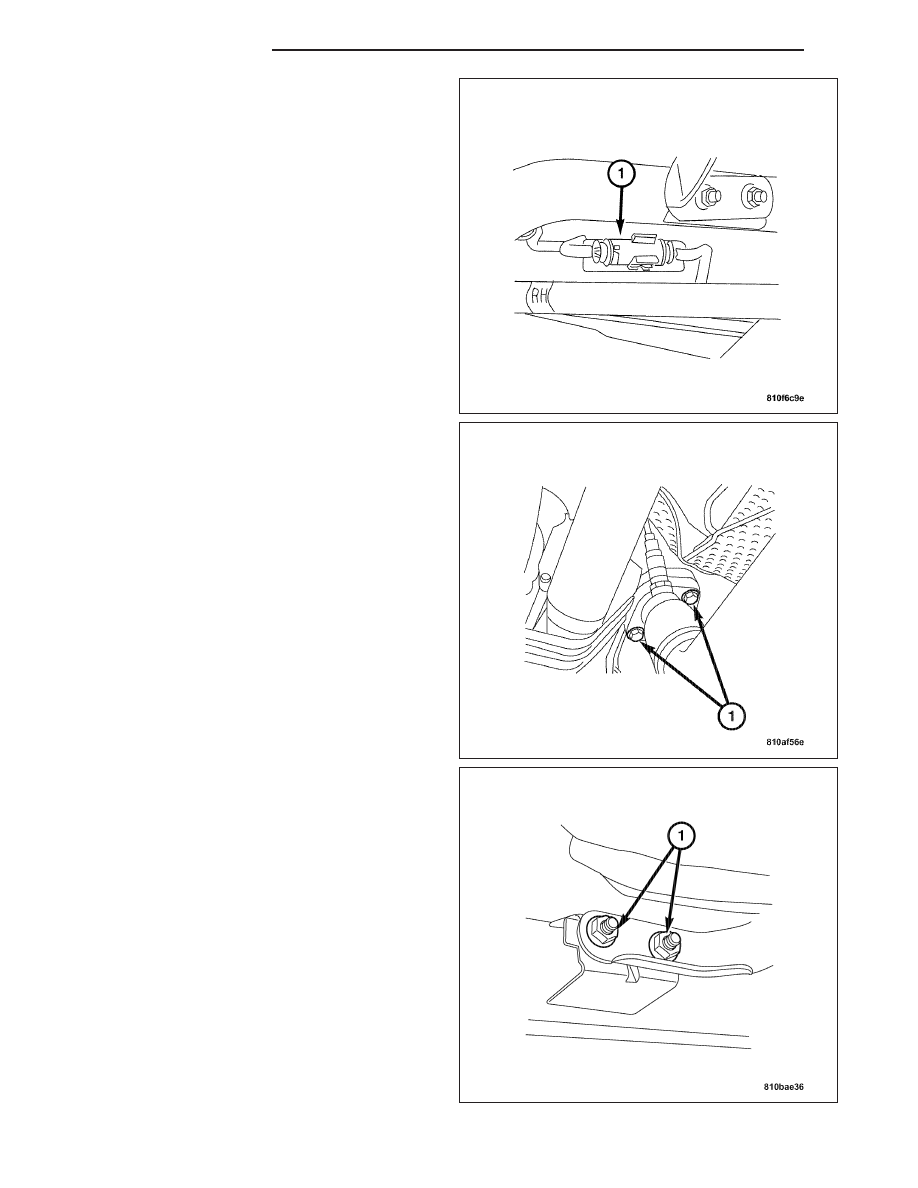

2. Disconnect the oxygen sensor harness connectors

(1).

3. Support the exhaust system.

4. Remove the bolts (1) at the left and right side

exhaust manifold flanges.

5. Remove the left and right side center exhaust

flange bolts.

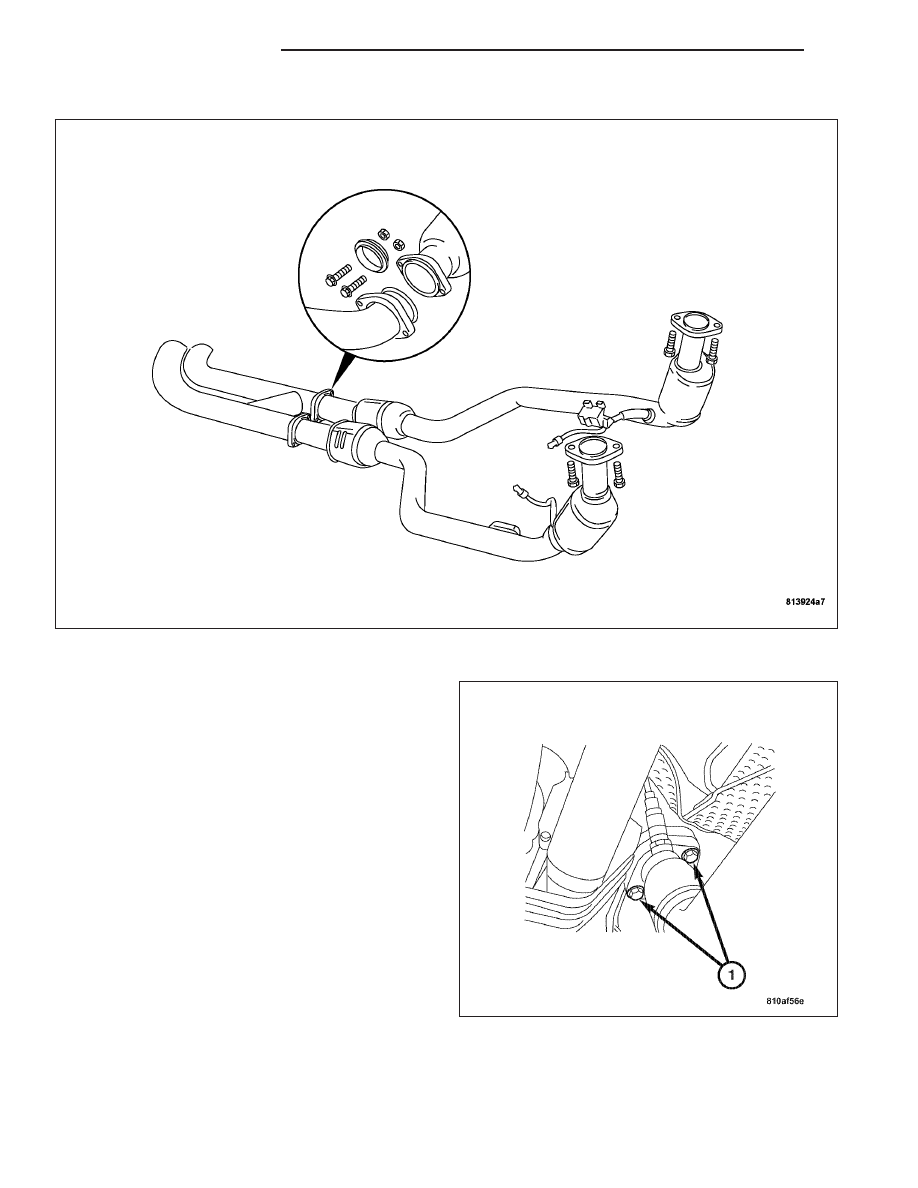

6. Remove the left and right side exhaust pipe bolts

(1) then remove the exhaust pipes from the
vehicle.

11 - 8

EXHAUST SYSTEM

ZH

INSTALLATION

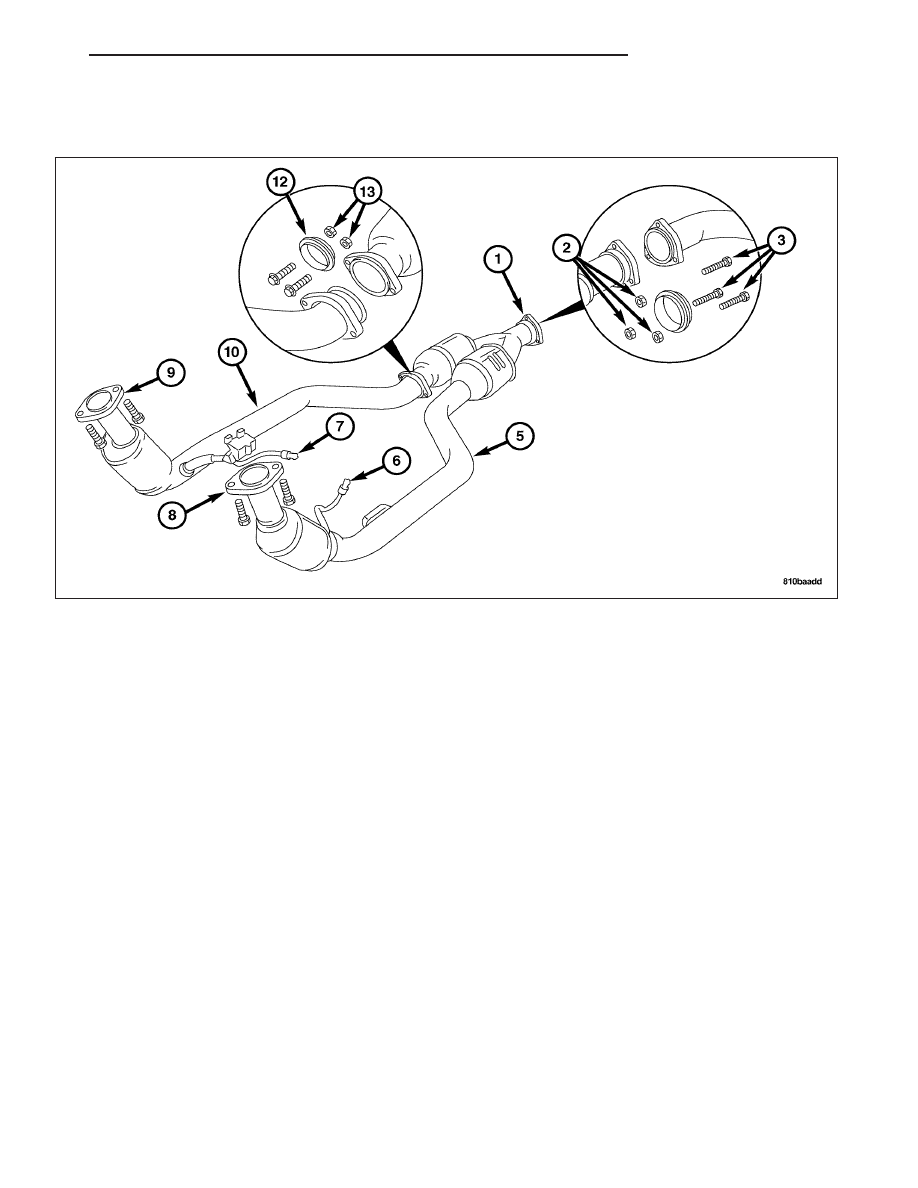

INSTALLATION - FRONT EXHAUST PIPES

Note: Inspect the exhaust manifold flange surface. Replace as required.

1. Install bolts at right side exhaust pipe flange (11). Tighten to 20 N·m (15 ft. lbs.).

2. Position and support the front exhaust pipes in the vehicle.

3. Install bolts at the left and right exhaust manifold (8 and 9) flanges.

4. Install bolts at the center exhaust manifold flange (3).

5. Tighten exhaust manifold flange bolts to 20 N·m (15 ft. lbs.).

6. Tighten bolts at the center exhaust pipe flange to 20 N·m (15 ft. lbs.).

7. Connect oxygen sensor wiring harness connectors (6 and 7).

8. Route oxygen sensor wire harness in harness retainer.

9. Remove exhaust system support.

10. Lower the vehicle.

ZH

EXHAUST SYSTEM

11 - 9

INSTALLATION - FRONT EXHAUST PIPES - SRT

Note: Inspect the exhaust manifold flange surface. Replace as required.

1. Position and support the front exhaust pipes in the

vehicle.

2. Install bolts at the left and right exhaust manifold

flanges.

3. Install bolts at the left and right center exhaust

manifold flange.

4. Tighten exhaust manifold flange bolts to 20 N·m

(15 ft. lbs.).

5. Tighten bolts at the left and right center exhaust

pipe flange to 20 N·m (15 ft. lbs.).

11 - 10

EXHAUST SYSTEM

ZH
