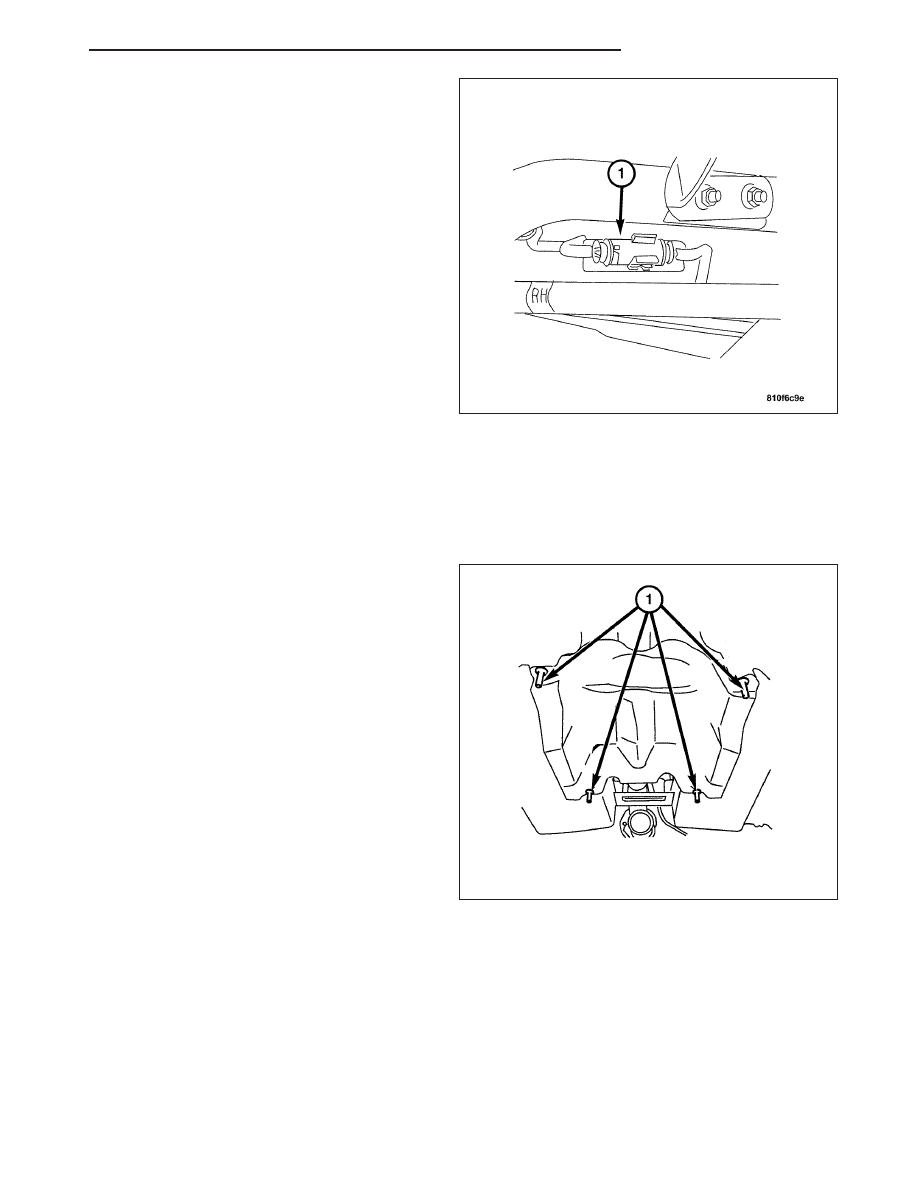

6. Connect oxygen sensor wiring harness connectors

(1).

7. Route oxygen sensor wire harness in harness

retainer.

8. Remove exhaust system support.

9. Lower the vehicle.

HEAT SHIELDS

REMOVAL

REMOVAL - FRONT HEAT SHIELD

1. Remove front exhaust section. (Refer to 11 -

EXHAUST SYSTEM/CATALYTIC CONVERTER -
REMOVAL).

2. Remove the heat shield nuts (1) and the heat

shield.

ZH

EXHAUST SYSTEM

11 - 11

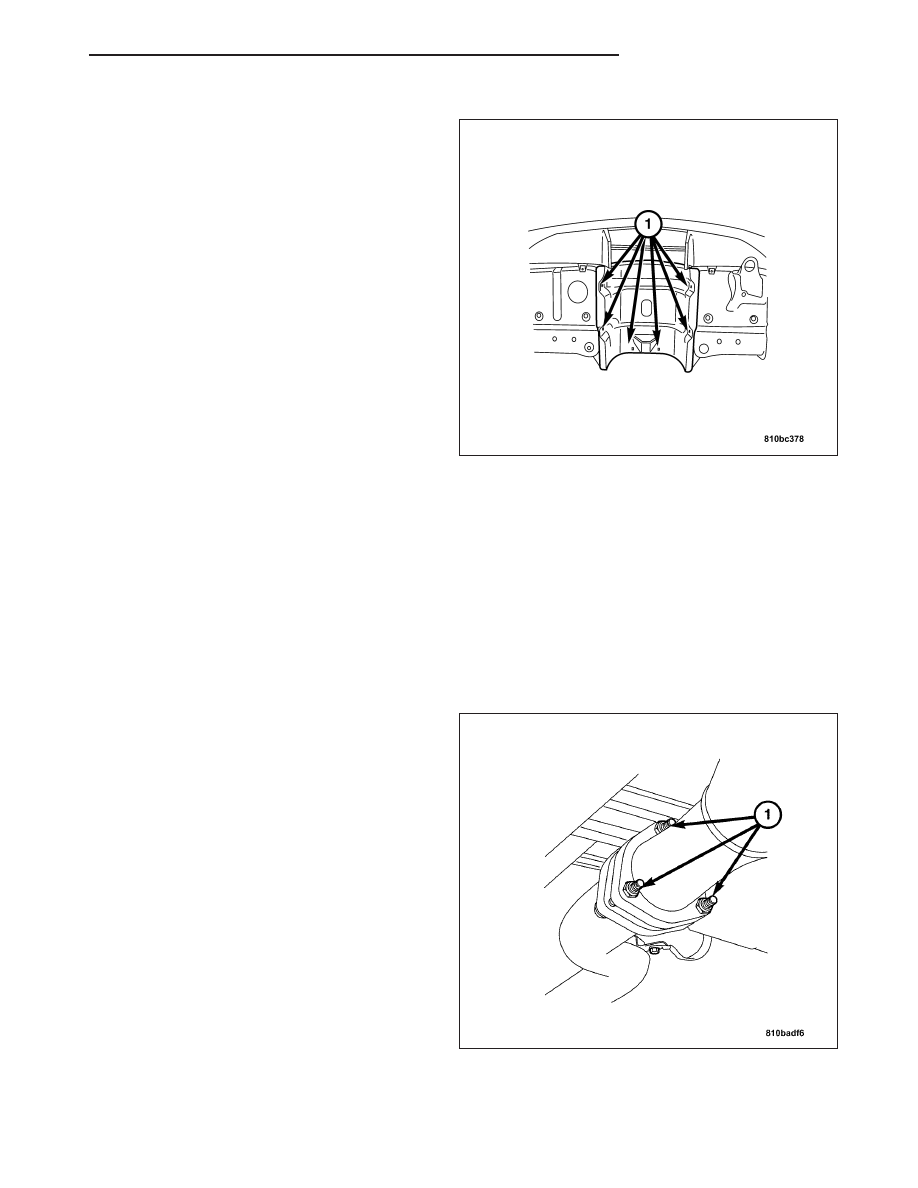

REMOVAL - REAR HEAT SHIELD

1. Remove the muffler. (Refer to 11 - EXHAUST SYS-

TEM/MUFFLER - REMOVAL).

2. Remove the heat shield nuts (1) and the heat

shield.

INSTALLATION

INSTALLATION - FRONT HEAT SHIELD

1. Position the heat shield on the floor pan.

2. Install the heat shield nuts (1). Tighten the nuts to

10 N·m (89 in. lbs.).

3. Install the front exhaust section. (Refer to 11 -

EXHAUST SYSTEM/CATALYTIC CONVERTER -
INSTALLATION).

4. Start the engine and check for exhaust leaks.

11 - 12

EXHAUST SYSTEM

ZH

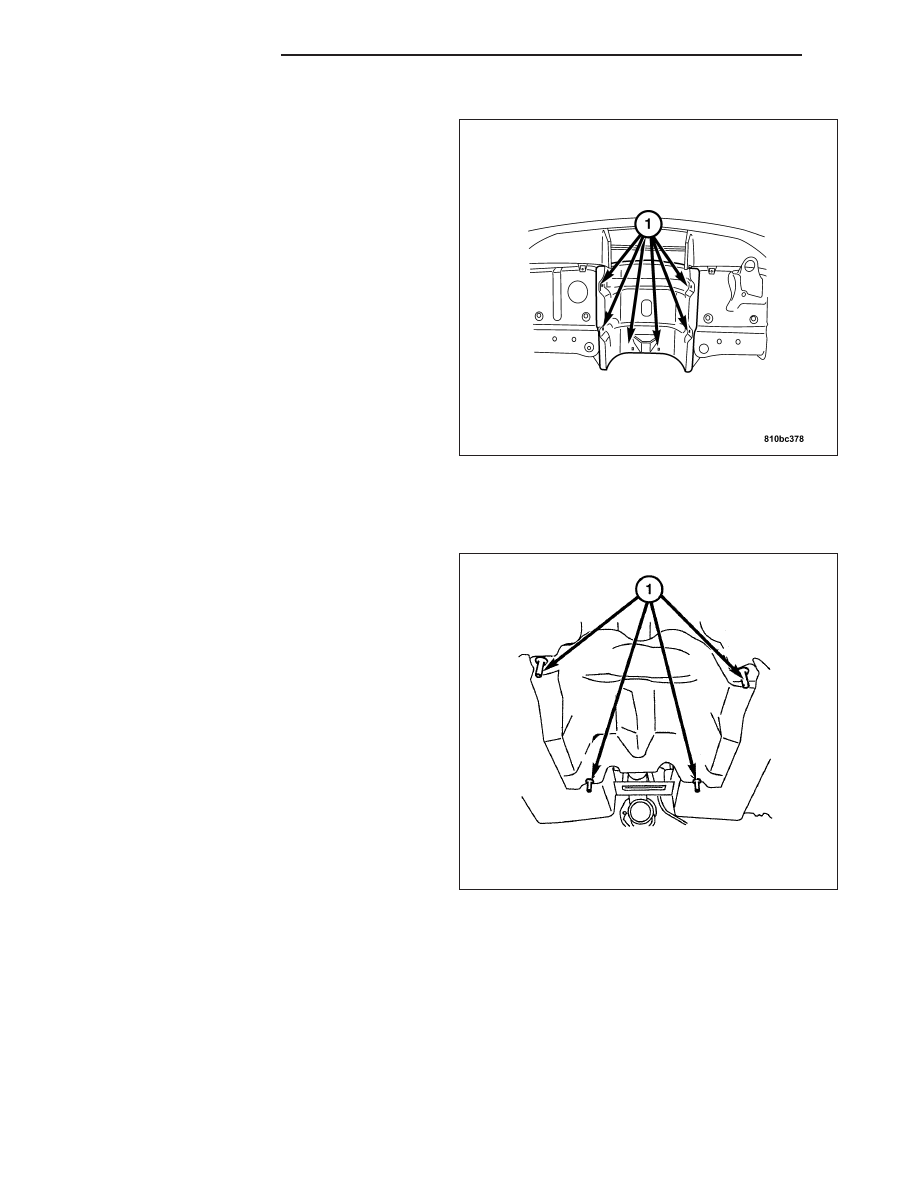

INSTALLATION - REAR HEAT SHIELD

1. Install the heat shield and the nuts (1). Tighten the

nuts to 10 N·m (89 in. lbs.).

2.

3. Install the muffler. (Refer to 11 - EXHAUST SYS-

TEM/MUFFLER - INSTALLATION).

MUFFLER

REMOVAL

REMOVAL

WARNING: THE NORMAL OPERATING TEMPERATURE OF THE EXHAUST SYSTEM IS VERY HIGH. THERE-
FORE, NEVER ATTEMPT TO SERVICE ANY PART OF THE EXHAUST SYSTEM UNTIL IT IS COOLED. SPE-
CIAL

CARE

SHOULD

BE

TAKEN

WHEN

WORKING

NEAR

THE

CATALYTIC

CONVERTER.

THE

TEMPERATURE OF THE CONVERTER RISES TO A HIGH LEVEL AFTER A SHORT PERIOD OF ENGINE
OPERATION TIME.

1. Raise and support vehicle.

2. Remove the rear support bracket. (Convertible

only) (Refer to 13 - FRAME & BUMPERS/FRAME/
BRACKET - REMOVAL).

3. Support the rear section of the exhaust system.

4. Remove bolts (1) from the center connection

flange.

ZH

EXHAUST SYSTEM

11 - 13

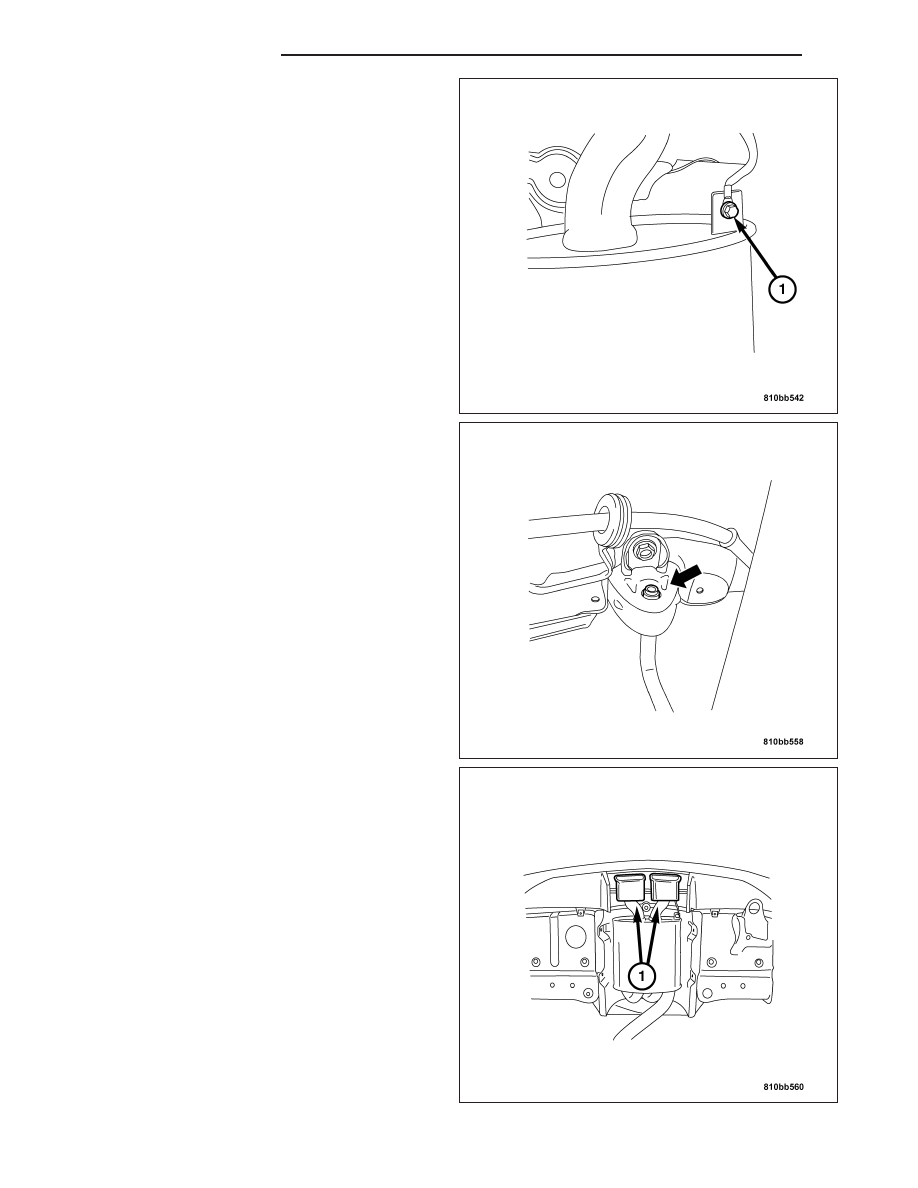

5. Disconnect the ground (1) strap at the muffler.

6. Remove the pipe (1) from the exhaust hanger (2).

7. Pry the rubber exhaust hangers (1) off of the

bracket.

8. Remove the muffler with the pipe from the vehicle.
