ENGINE TIMING

OPERATION

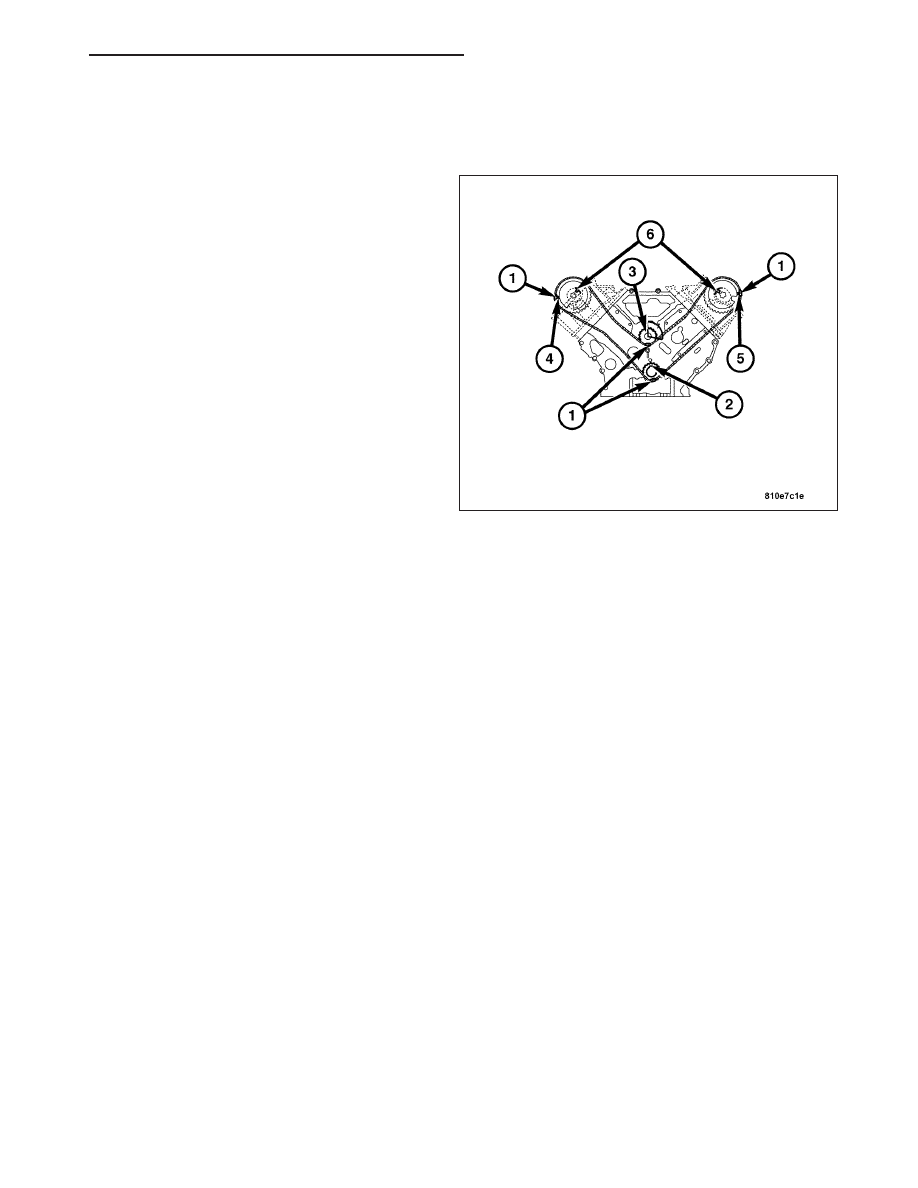

The crankshaft driven timing chain maintains camshaft
(6) and balance shaft (3) operation and timing. Timing
marks on the crankshaft (2) , balance shaft (3) and
camshafts (5) are aligned with copper links (1) in the
timing chain to keep symetrical valve and ignition
performance.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 833

EXHAUST SYSTEM

TABLE OF CONTENTS

page

page

EXHAUST SYSTEM

DESCRIPTION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 2

DESCRIPTION - SRT

. . . . . . . . . . . . . . . . . . . . 3

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

DIAGNOSIS AND TESTING - EXHAUST

SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

ADJUSTMENTS

EXHAUST SYSTEM ALIGNMENT

. . . . . . . . . . 5

SPECIFICATIONS - TORQUE

. . . . . . . . . . . . . . . 5

CATALYTIC CONVERTER

REMOVAL

REMOVAL - FRONT EXHAUST PIPES

. . . . . . . 6

REMOVAL - FRONT EXHAUST PIPES - SRT

. . 7

INSTALLATION

INSTALLATION - FRONT EXHAUST PIPES

. . . 9

INSTALLATION - FRONT EXHAUST PIPES -

SRT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

HEAT SHIELDS

REMOVAL

REMOVAL - FRONT HEAT SHIELD

. . . . . . . . 11

REMOVAL - REAR HEAT SHIELD

. . . . . . . . . 12

INSTALLATION

INSTALLATION - FRONT HEAT SHIELD

. . . . . 12

INSTALLATION - REAR HEAT SHIELD

. . . . . . 13

MUFFLER

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 13

REMOVAL - MUFFLER (SRT)

. . . . . . . . . . . . . 15

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION - MUFFLER (SRT)

. . . . . . . . . 18

SUPPORT BRACKET AND ISOLATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

ZH

EXHAUST SYSTEM

11 - 1

EXHAUST SYSTEM

DESCRIPTION

DESCRIPTION

CAUTION: Avoid application of rust prevention compounds or undercoating materials to exhaust system
floor pan exhaust heat shields. Light overspray near the edges is permitted. Application of coating will
result in excessive floor pan temperatures and objectionable fumes.

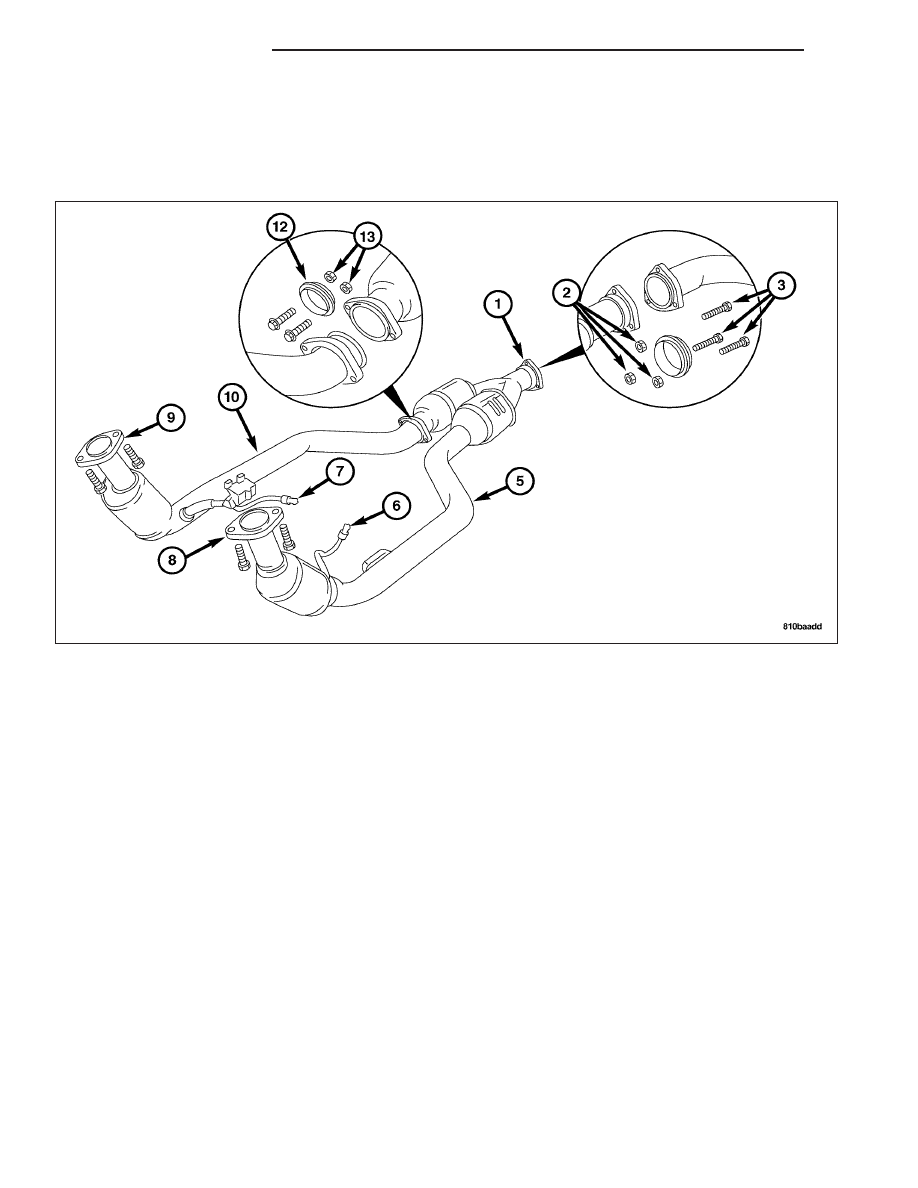

A thin-wall air-gap insulated exhaust pipe leads to the three-way catalytic converter, which has an air-gap insulated
housing. The air-gap insulation, whereby a steel shell is wrapped around the component, limits heat loss to hasten
the catalytic converter action. The insulation also minimizes the need for insulation to protect the passenger com-
partment from excessive temperatures. A large - 812 cu. in., (13.3 L) - muffler is tuned to produce a sporty tone that
meets pass-by noise levels in all markets. The rear-mounted muffler terminates in dual bright exhaust tips.

11 - 2

EXHAUST SYSTEM

ZH
