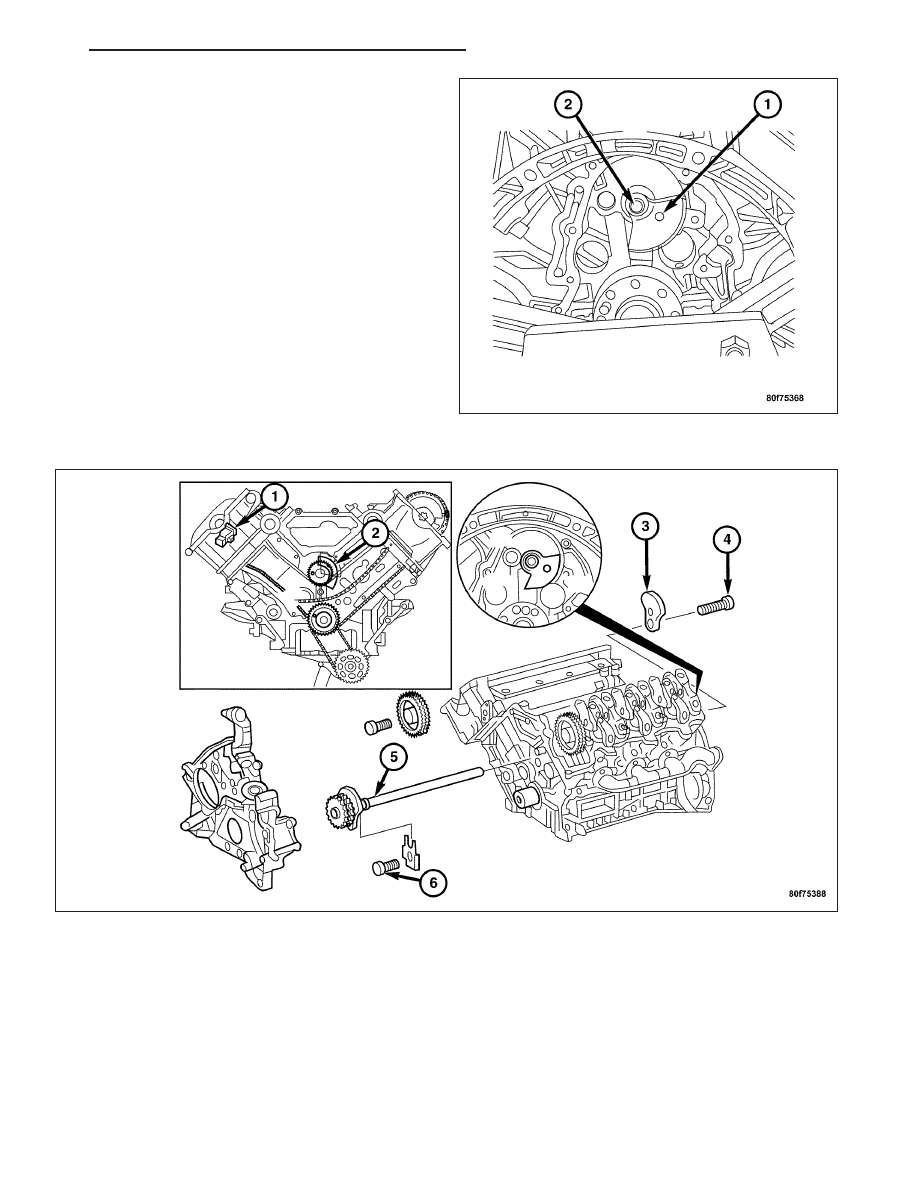

7. Hold the balance shaft rear counter weight (1) with

a drift, remove the rear retaining bolt (2).

8. Remove the balance shaft rear counter weight (1)

from the balance shaft.

9. Remove the balance shaft locking plate bolt (6) and locking plate at the front of the engine block.

10. Remove the balance shaft (5) from the front of the engine.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 829

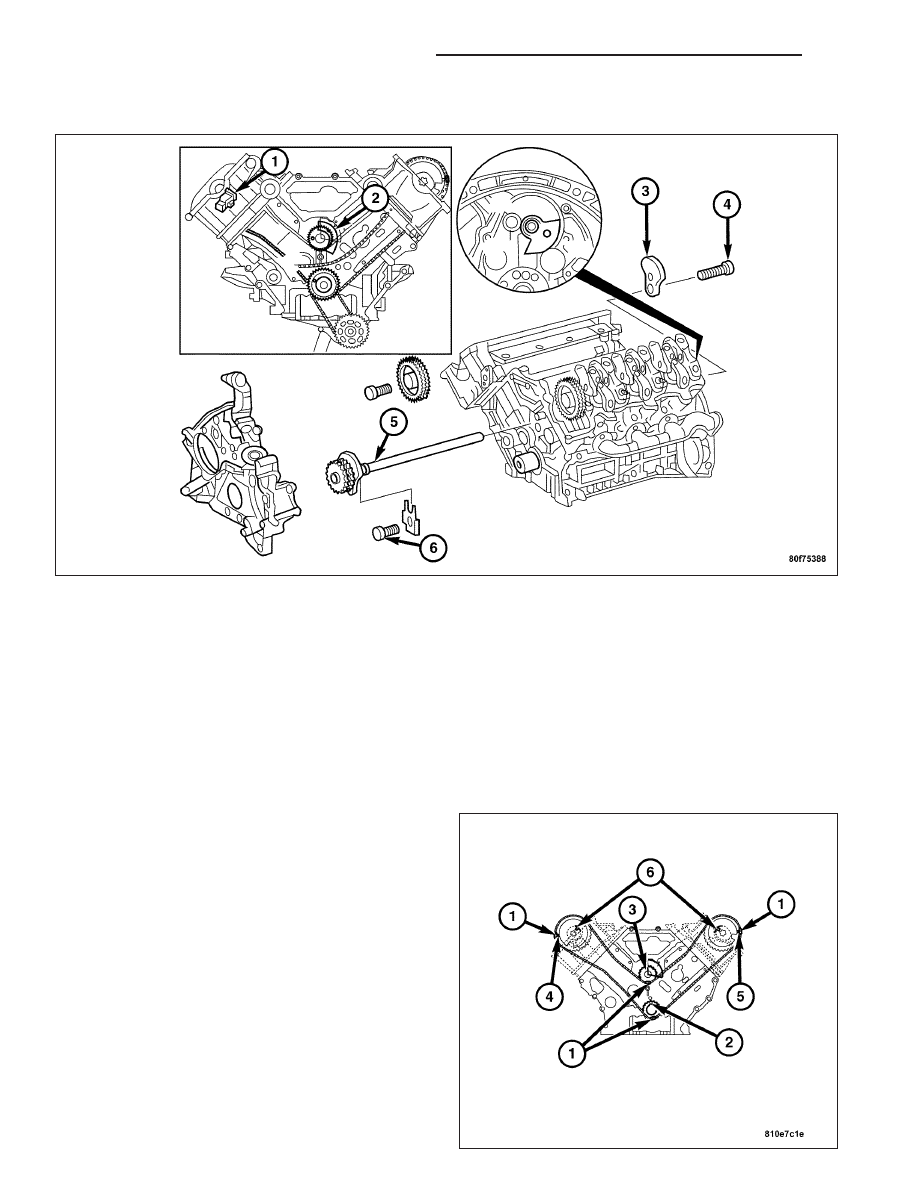

INSTALLATION

1. Position the balance shaft (5) into the engine balance shaft bore from the front.

Note: Balance shaft rear retaining bolt (4) must be replaced if length exceeds 50 mm.

2. Install the balance shaft rear counter weight (3) onto the balance shaft (5) and install the rear retaining bolt (4).

Tighten the bolt to 20 N·m (15 ft. lbs.). Rotate the bolt (4) an additional 90°.

3. Install the balance shaft locking plate and locking plate bolt (6). Tighten the balance shaft locking plate bolt to 20

N·m (15 ft. lbs.).

4. Install the crankshaft rear radial oil seal. (Refer to 9 - ENGINE/ENGINE BLOCK/CRANKSHAFT OIL SEAL -

REAR - REMOVAL).

5. Install the timing chain. (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

9 - 830

ENGINE - 3.2L SERVICE INFORMATION

ZH

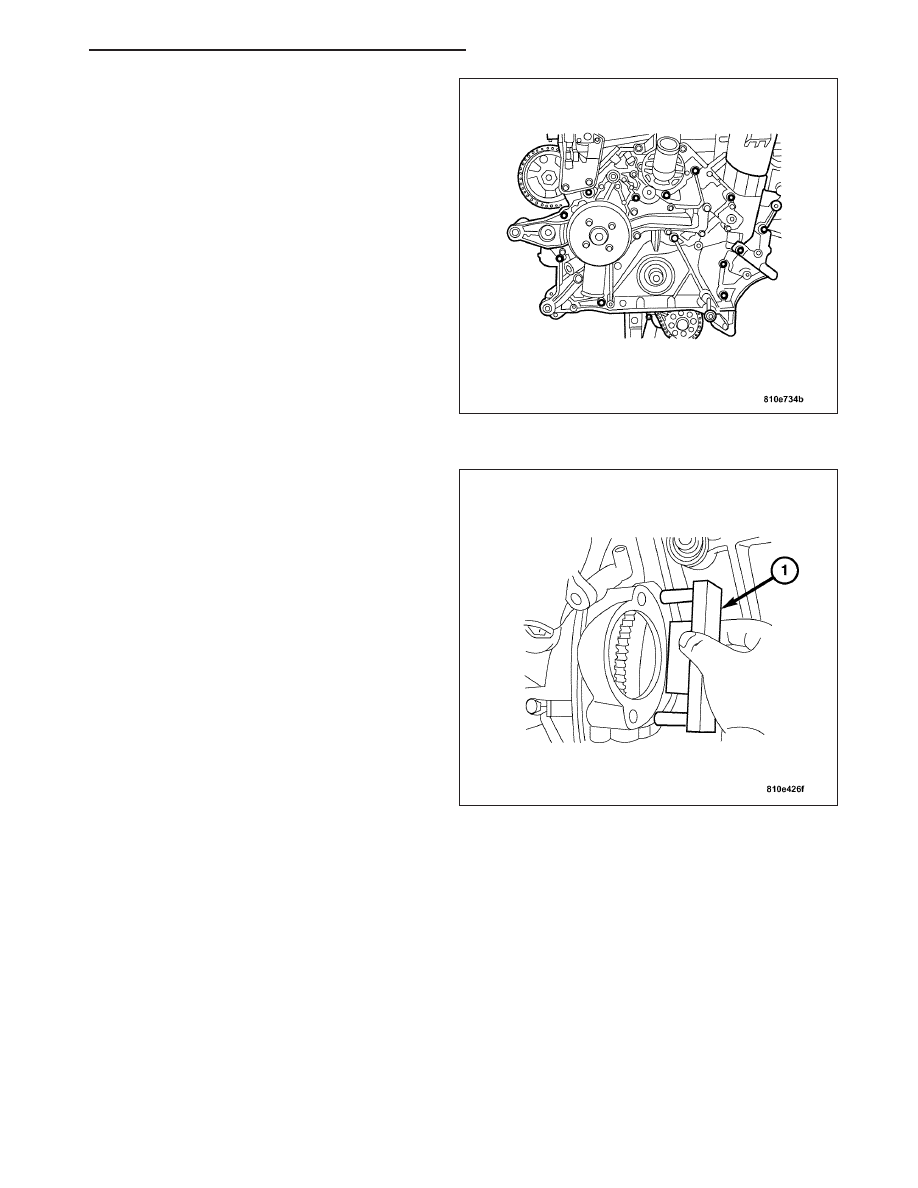

6. Install the timing chain cover. (Refer to 9 -

ENGINE/VALVE TIMING/GEAR HOUSING COVER
- INSTALLATION).

7. Remove the Special Tool 9102 Flywheel Locking

Tool (1) from the engine and install the starter.
(Refer to 8 - ELECTRICAL/STARTING/STARTER
MOTOR - INSTALLATION).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 831

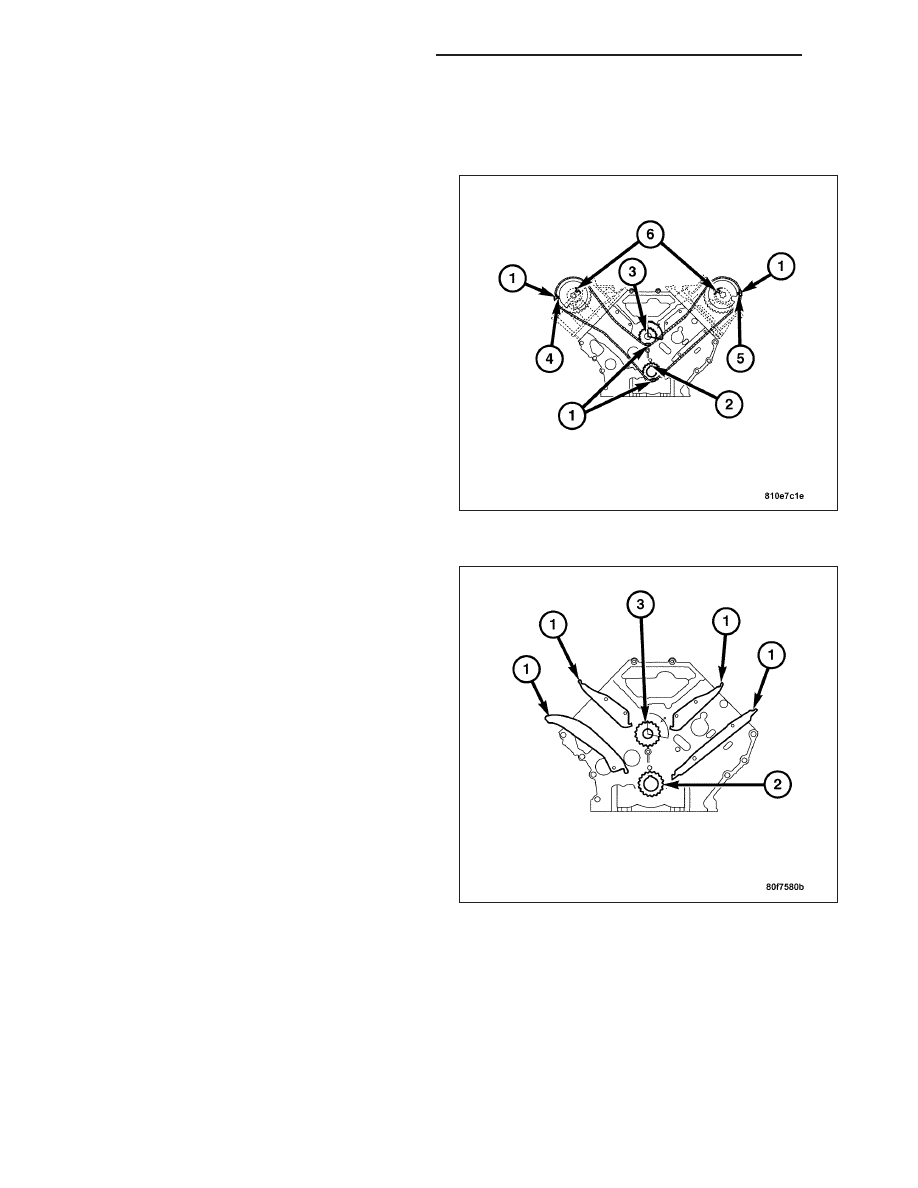

TIMING CHAIN GUIDES

REMOVAL

1. Remove the timing chain (1). (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - REMOVAL).

2. Remove the timing chain guides (1) off of the

mounting pins. Inspect and replace worn or dam-
aged guides as required.

INSTALLATION

1. Install the timing chain guides on the mounting pins. Lubricate surface with engine oil.

2. Install the timing chain. (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

INSTALLATION).

9 - 832

ENGINE - 3.2L SERVICE INFORMATION
