Chrysler Crossfire. Manual - part 669





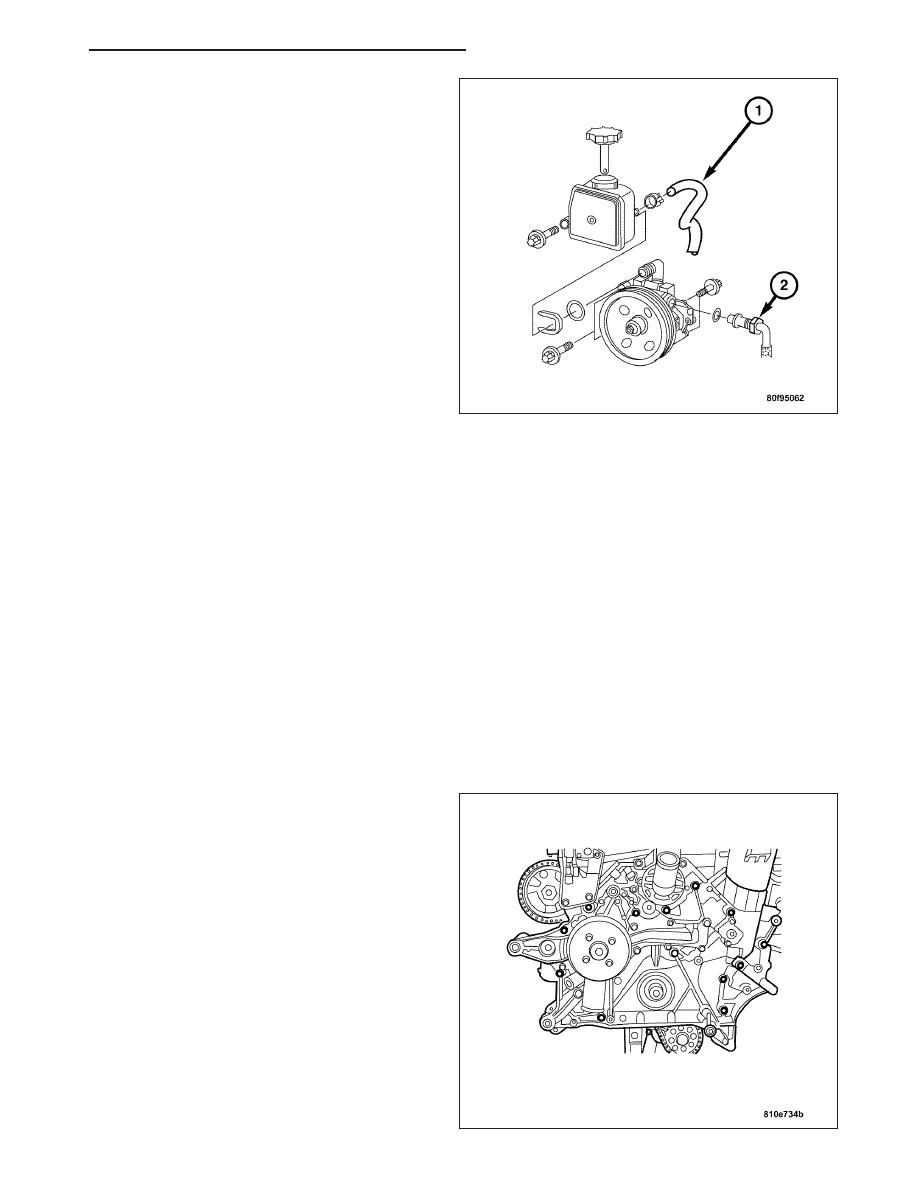

14. Install the power steering pump, return hose (1),

and pressure hose (2) (Refer to 19 - STEERING/
PUMP - INSTALLATION).

15. Install the lower radiator and heater hoses to the water pump.

16. Install the vibration damper (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER - INSTALLATION).

17. Install the idler pulley. (Refer to 7 - COOLING/ACCESSORY DRIVE/IDLER PULLEY - INSTALLATION).

18. Install the accessory drive belt tensioner (Refer to 7 - COOLING/ACCESSORY DRIVE/BELT TENSIONERS -

INSTALLATION).

19. Install the accesory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

20. Install the radiator fan (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - INSTALLATION).

21. Install the engine cover (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUSING - INSTALLA-

TION).

22. Refill all engine fluids to specifications.

23. Connect the negative battery cable.

TIMING CHAIN

REMOVAL

1. Remove the timing chain cover. (Refer to 9 -

ENGINE/VALVE TIMING/GEAR HOUSING COVER
- REMOVAL).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 821

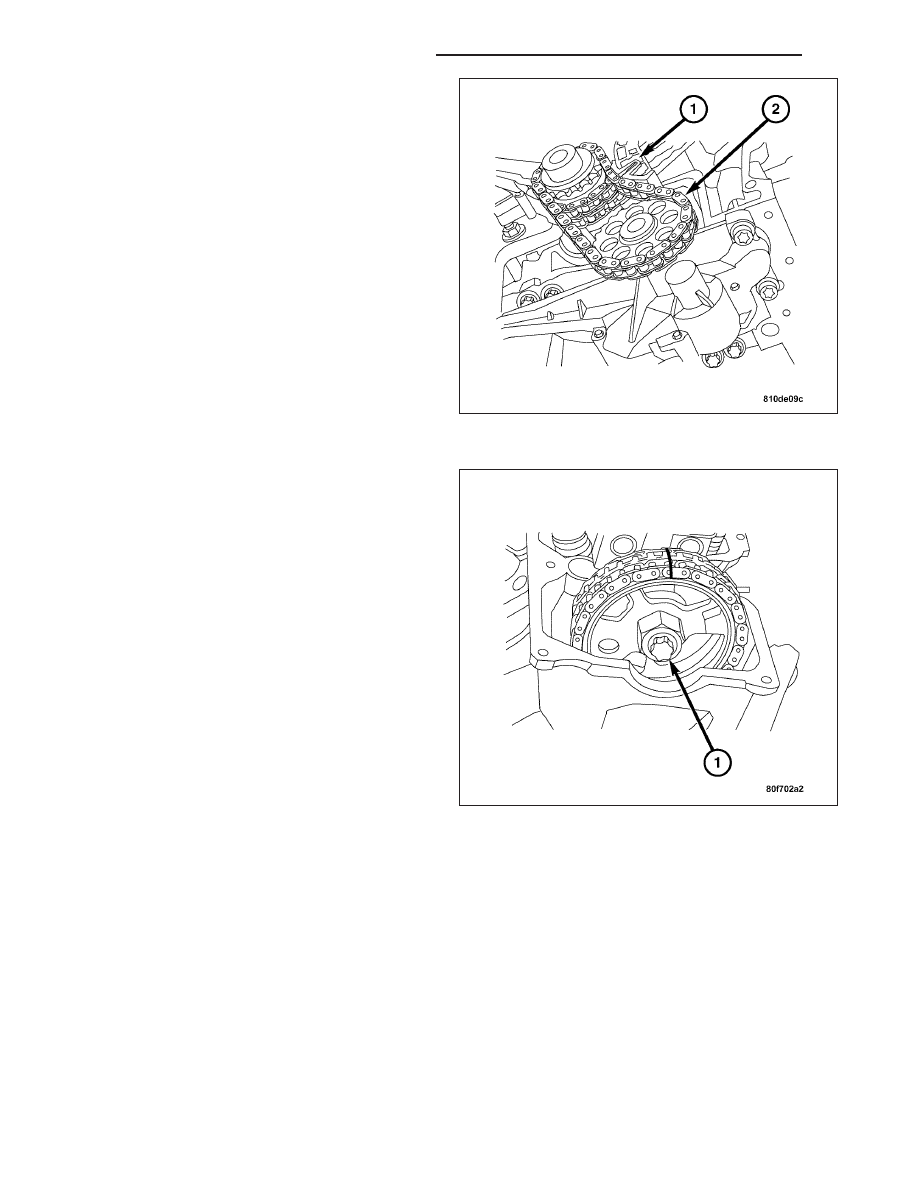

2. Remove the oil pump drive chain (2) and tensioner

(1). (Refer to 9 - ENGINE/LUBRICATION/OIL
PUMP - REMOVAL).

3. Remove the left and right camshaft sprocket bolts

(1).

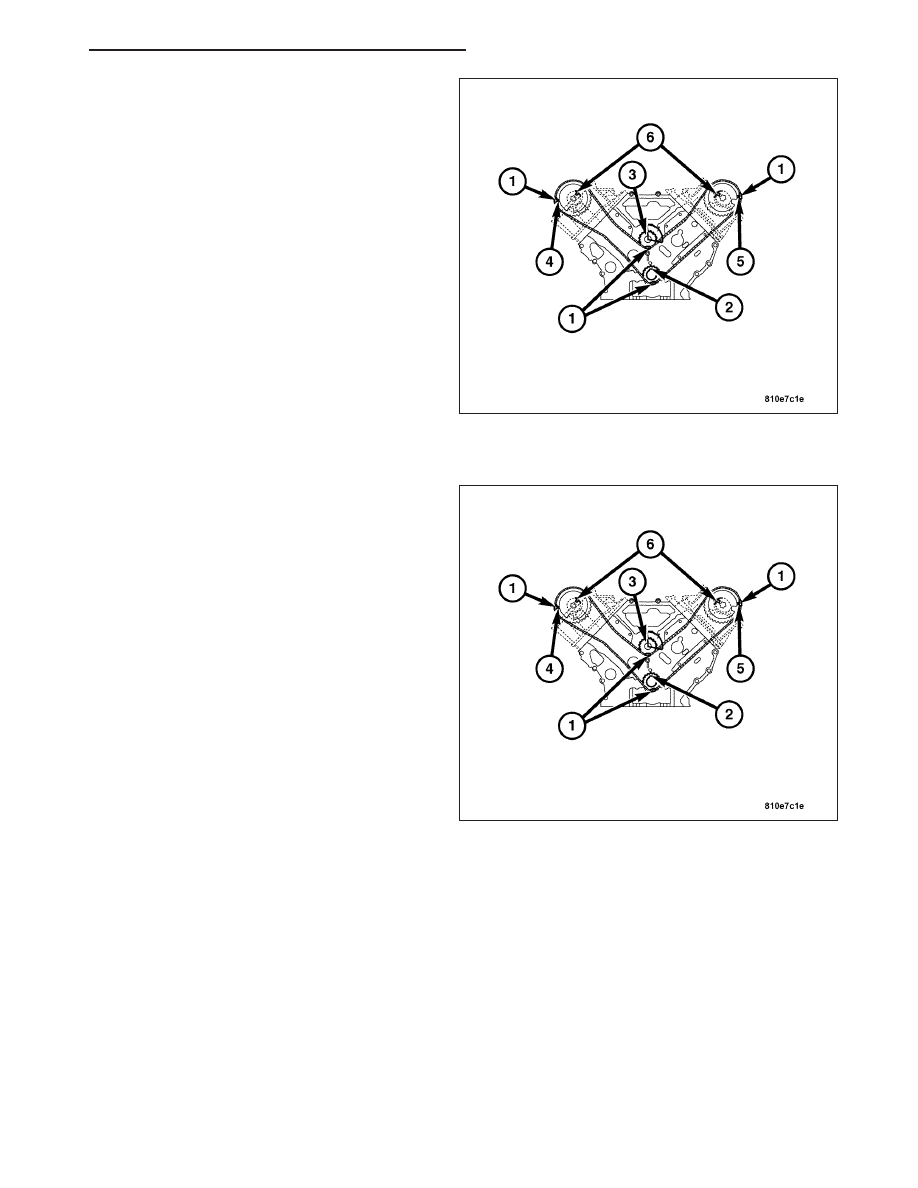

4. Remove the timing chain and camshaft sprockets.

9 - 822

ENGINE - 3.2L SERVICE INFORMATION

ZH

5. Remove the timing chain crankshaft sprocket (2).

6. Clean and inspect all gasket surfaces, chain

guides, and sprockets for wear or damage. Repair
or replace as necessary.

INSTALLATION

1. Invert the engine on the engine stand.

2. Install the crankshaft sprocket (2).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 823

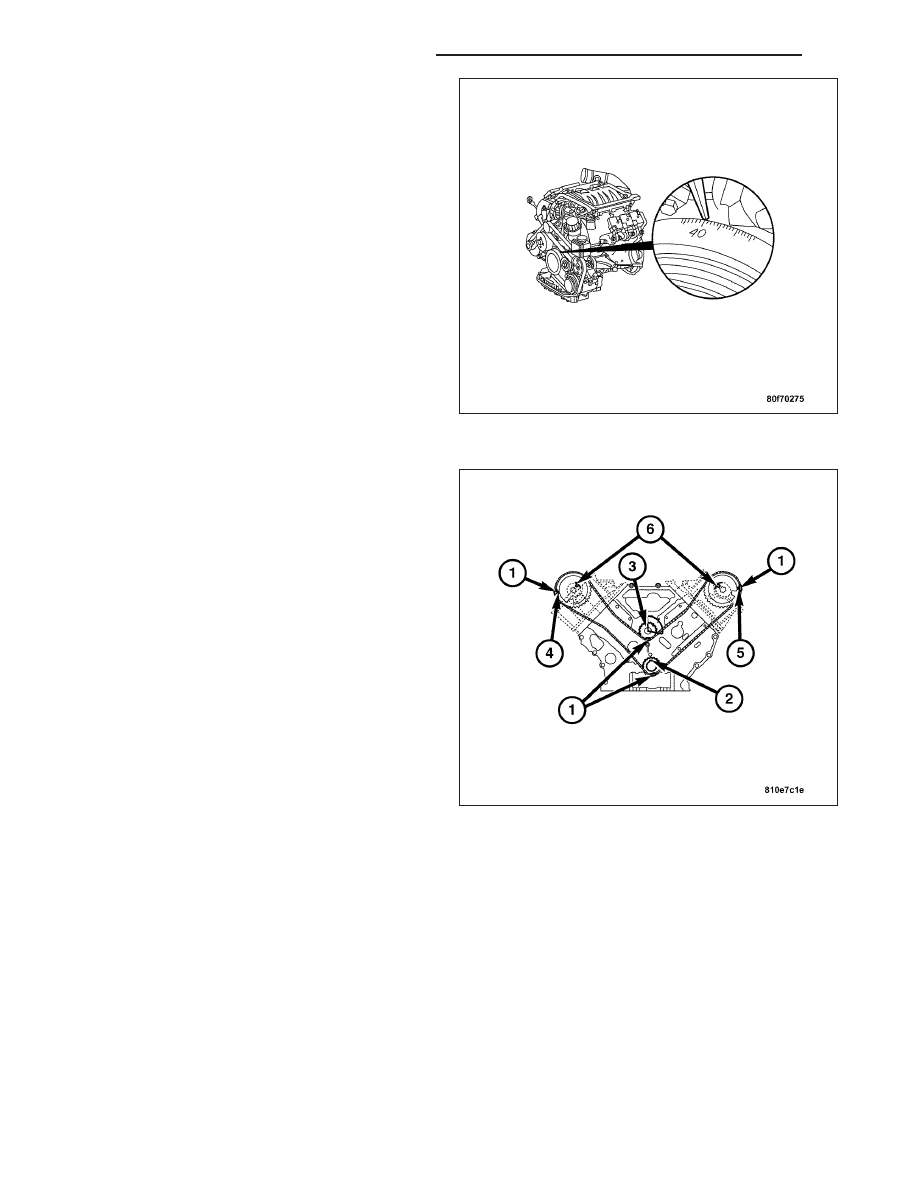

3. Ensure the crankshaft has maintained 40 degrees

ATDC. If not, rotate until aligned with 40 degree
marking.

4. Align the balance shaft sprocket with the timing

mark (3) and the copper teeth (1) of the timing
chain.

5. Insert the camshaft sprockets (6) into the timing

chain and align the camshaft sprocket timing marks
(4) and (5) with the copper teeth (1) of the timing
chain.

9 - 824

ENGINE - 3.2L SERVICE INFORMATION

ZH
