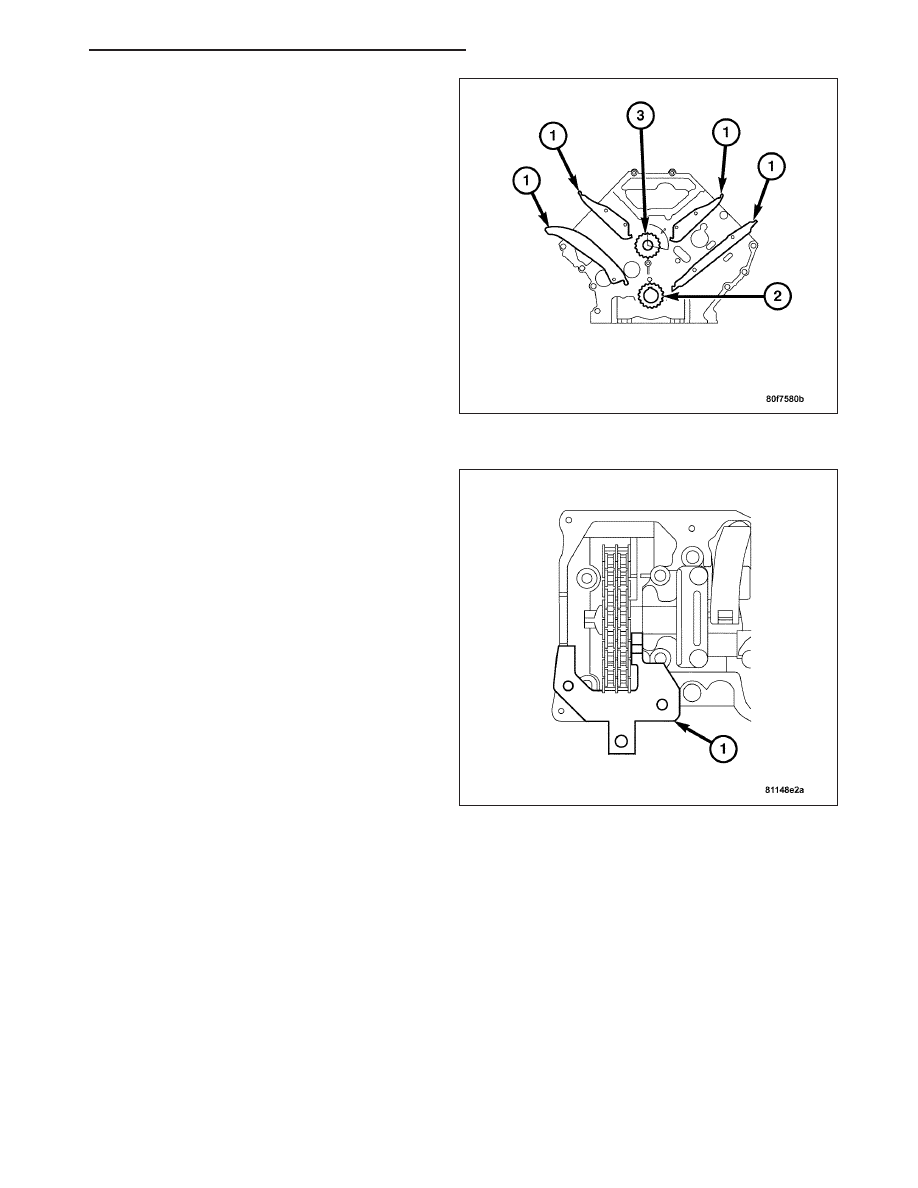

6. Install the timing chain with the sprockets and route

within in the timing chain guides (1).

7. Using Special Tools 9104 (1) and 9105 Camshaft

Locating Plates, lock the camshaft sprockets.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 825

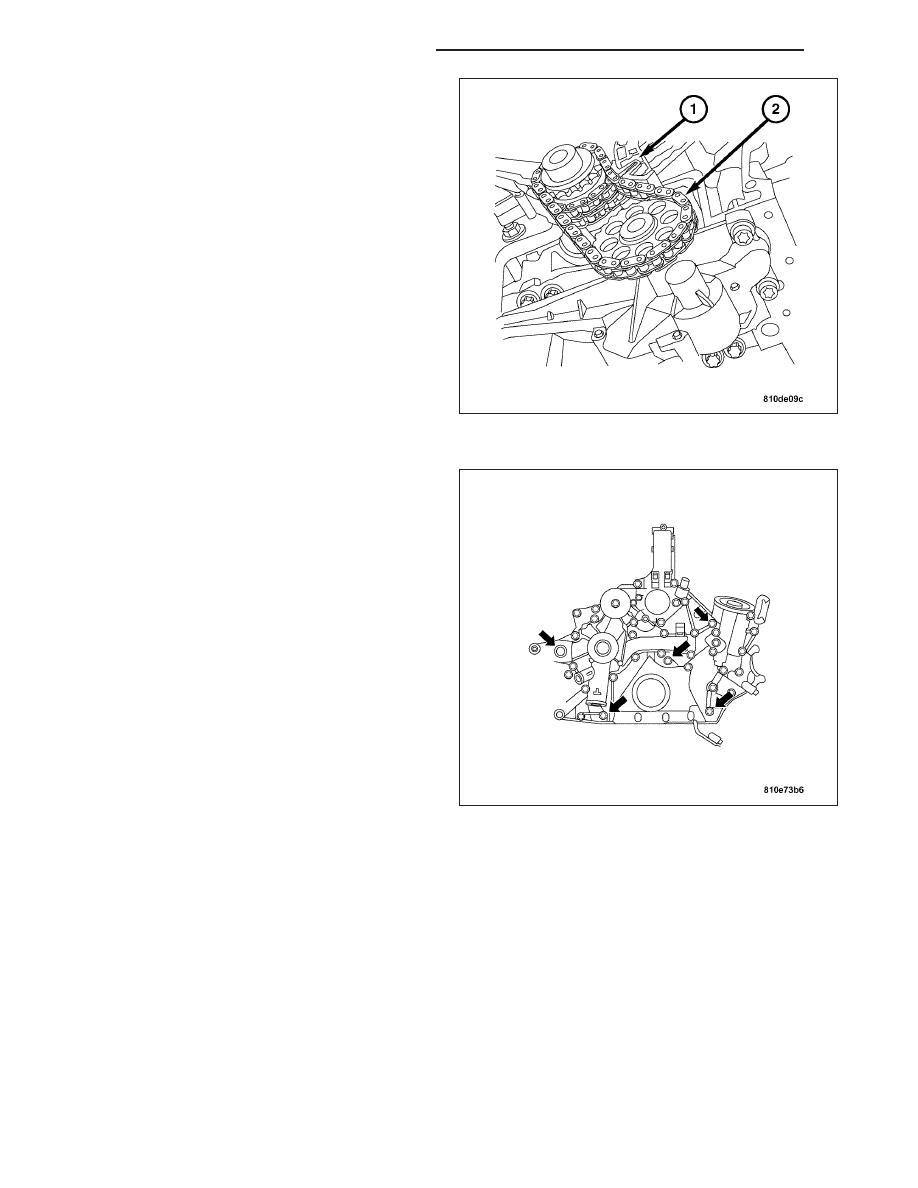

8. Install the oil pump, the oil pump drive chain (2)

and the oil pump drive chain tensioner (1). (Refer
to

9

-

ENGINE/LUBRICATION/OIL

PUMP

-

INSTALLATION).

9. Rotate the engine to the upright position.

10. Install the timing chain cover. Tighten the bolts to

20 N·m (15 ft. lbs.). (Refer to 9 - ENGINE/VALVE
TIMING/GEAR HOUSING COVER - INSTALLA-
TION).

11. Remove Special Tools 9104 and 9105 Camshaft

Locating Plates from the camshaft sprockets.

9 - 826

ENGINE - 3.2L SERVICE INFORMATION

ZH

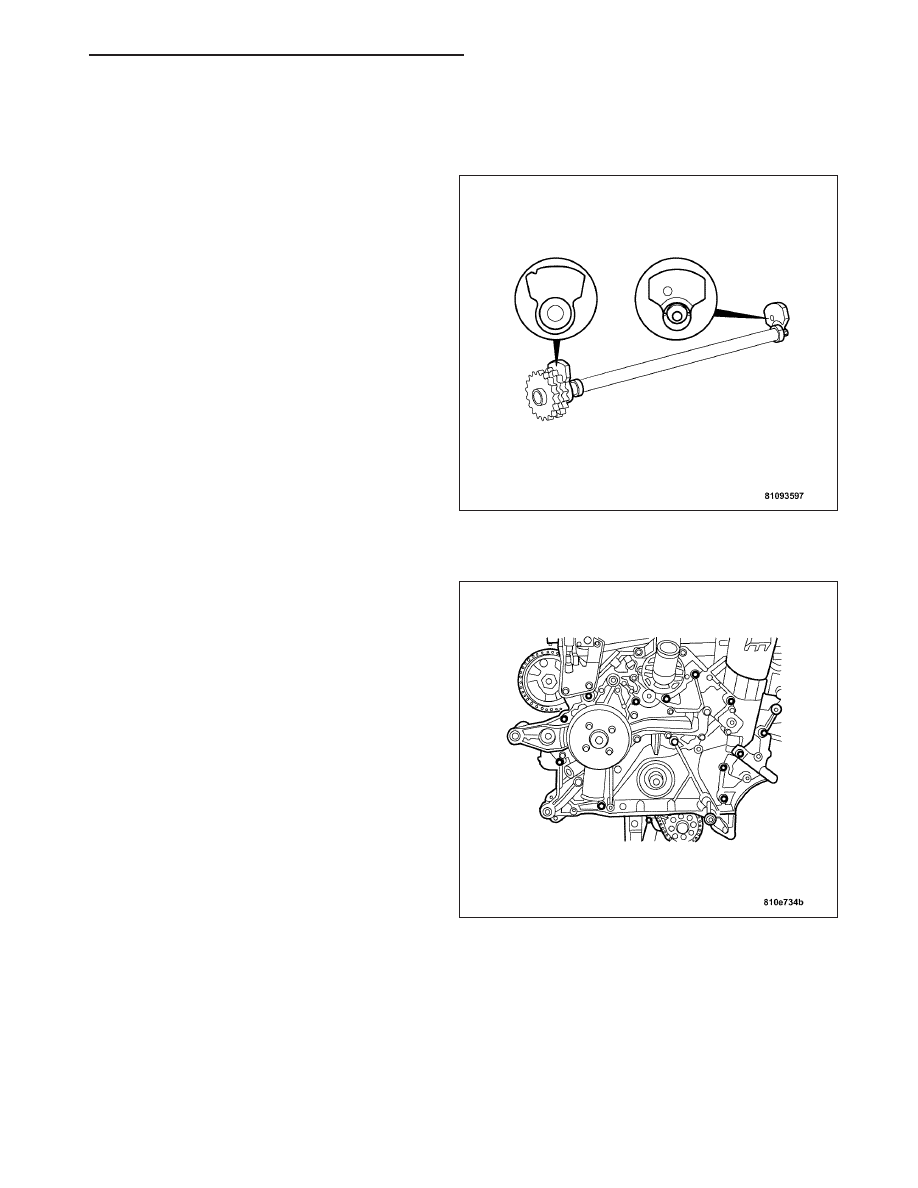

BALANCE SHAFT

DESCRIPTION

A balance shaft is used to compensate for the rocking
motion inherent in a 90-degree V-6 engine. It rotates
at engine speed in the opposite direction. Mounted
above the crankshaft in the cylinder block, it is driven
by the timing chain.

REMOVAL

1. Remove the timing chain cover. (Refer to 9 -

ENGINE/VALVE TIMING/GEAR HOUSING COVER
- REMOVAL).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 827

2. Rotate the crankshaft and align the basic valve tim-

ing to 40 degrees ATDC.

3. Remove the starter. (Refer to 8 - ELECTRICAL/

STARTING/STARTER MOTOR - REMOVAL).

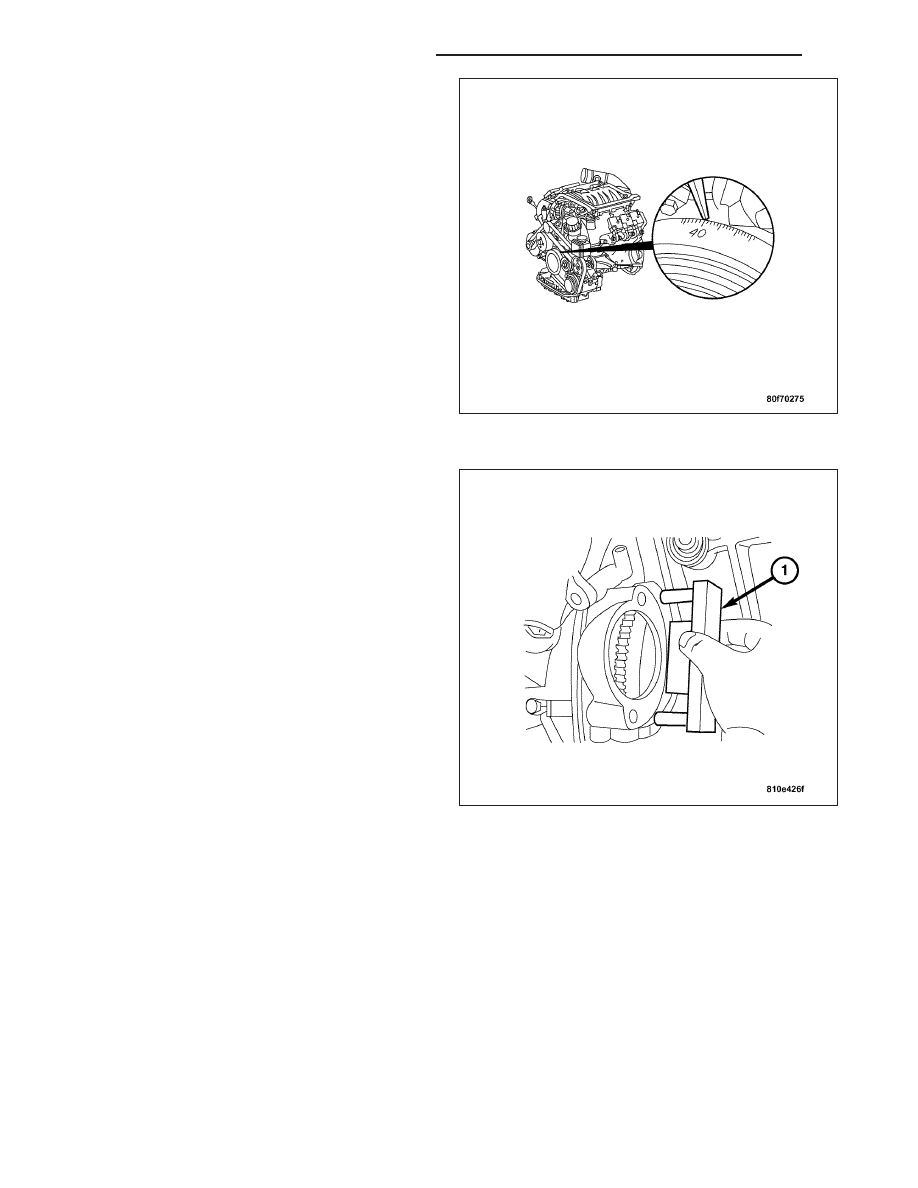

4. Using Special Tool 9102 Flywheel Locking Tool (1),

lock the flywheel.

5. Remove the timing chain. (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

REMOVAL).

6. Remove the rear crankshaft oil seal. (Refer to 9 - ENGINE/ENGINE BLOCK/CRANKSHAFT OIL SEAL - REAR

- REMOVAL).

9 - 828

ENGINE - 3.2L SERVICE INFORMATION
