FLEX PLATE / FLYWHEEL

REMOVAL

1. Remove the transmission. For manual (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL - REMOVAL), for

automatic (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - NAG1 - REMOVAL).

2. Remove the starter. (Refer to 8 - ELECTRICAL/STARTING/STARTER MOTOR - REMOVAL).

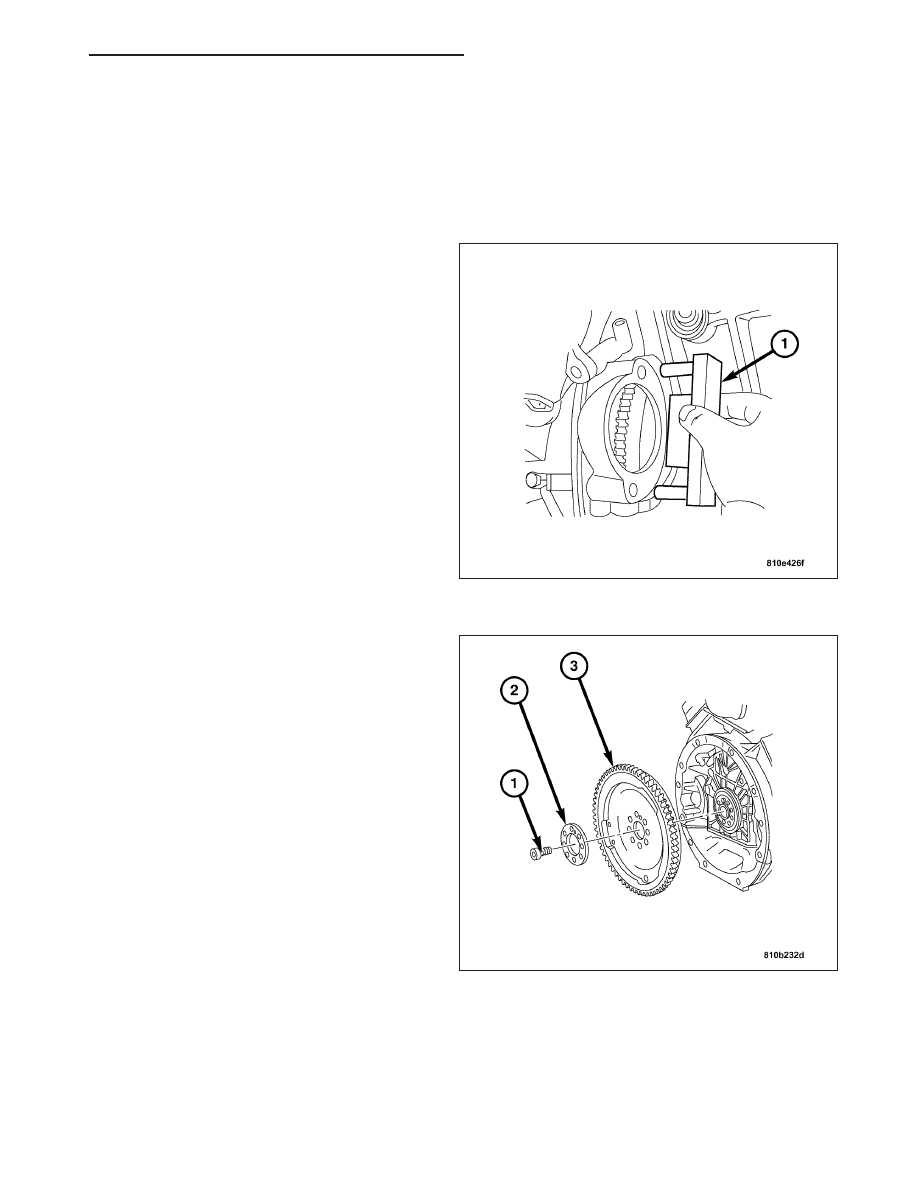

3. Using Special Tool 9102 Flywheel Locking Tool (1),

lock the flywheel by inserting the tool in the starter
opening.

4. Remove the clutch if equipped. (Refer to 6 -

CLUTCH/CLUTCH DISC - REMOVAL).

5. Remove and discard the flywheel bolts (1).

6. Remove the spacer (2) and the flywheel/flexplate

(3).

7. Inspect the rear crankshaft oil seal for leakage.

Replace if required.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 781

INSTALLATION

Note: New flywheel/flexplate bolts must be used.

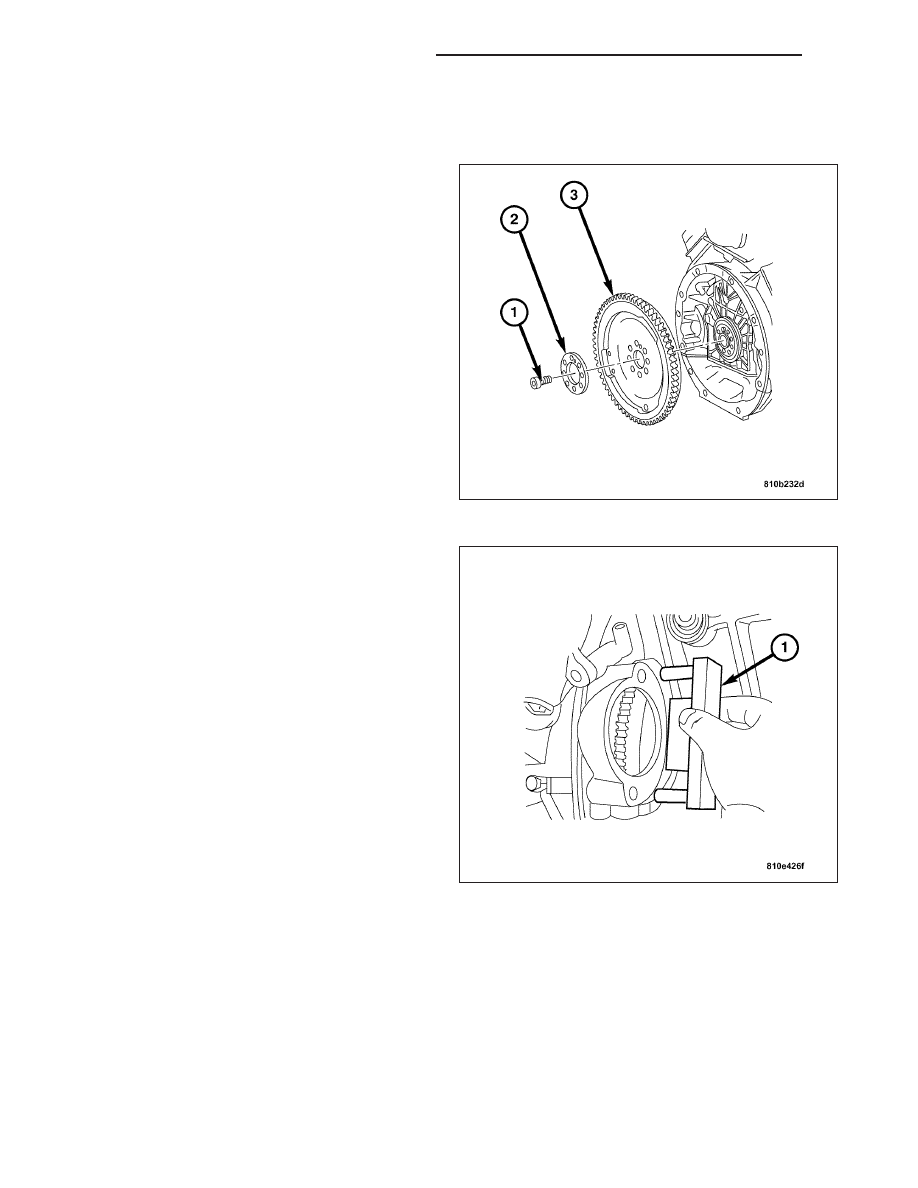

1. Position the flywheel/flexplate (3) and align on the

cranshaft pin.

2. Install the spacer and new flywheel/flexplate bolts

(1). Tighten bolts to 45 N·m (33 ft. lbs.)

3. Rotate the flywheel/flexplate bolts an additional 90°

clockwise.

4. Install the clutch if equipped. (Refer to 6 -

CLUTCH/CLUTCH DISC - INSTALLATION).

5. Remove Special Tool 9102 Flywheel Locking Tool

(1).

6. Install the starter. (Refer to 8 - ELECTRICAL/

STARTING/STARTER MOTOR - INSTALLATION).

7. Install the transmission. (Refer to 21 - TRANSMIS-

SION/TRANSAXLE/AUTOMATIC

-

NAG1

-

INSTALLATION) or (Refer to 21 - TRANSMISSION/
TRANSAXLE/MANUAL - INSTALLATION).

9 - 782

ENGINE - 3.2L SERVICE INFORMATION

ZH

ENGINE MOUNT BRACKETS

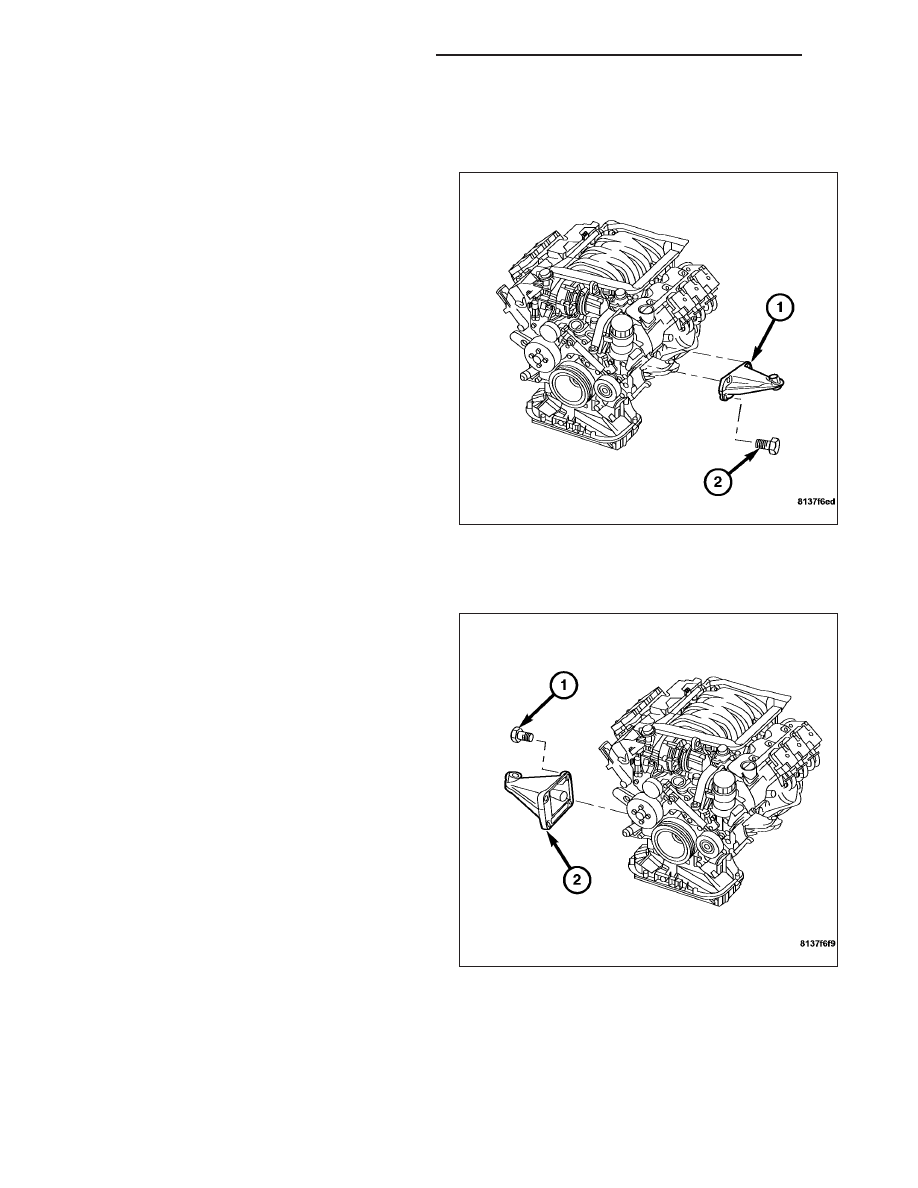

REMOVAL

REMOVAL - LEFT

1. Remove the engine mount. (Refer to 9 - ENGINE/ENGINE MOUNTING/FRONT MOUNT - REMOVAL).

2. Remove and discard the engine mount bracket

bolts (2).

3. Remove the engine mount bracket (1).

REMOVAL - RIGHT

1. Remove the engine mount. (Refer to 9 - ENGINE/ENGINE MOUNTING/FRONT MOUNT - REMOVAL).

2. Remove and discard the engine mount bracket

bolts (1).

3. Remove the engine mount bracket (2).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 783

INSTALLATION

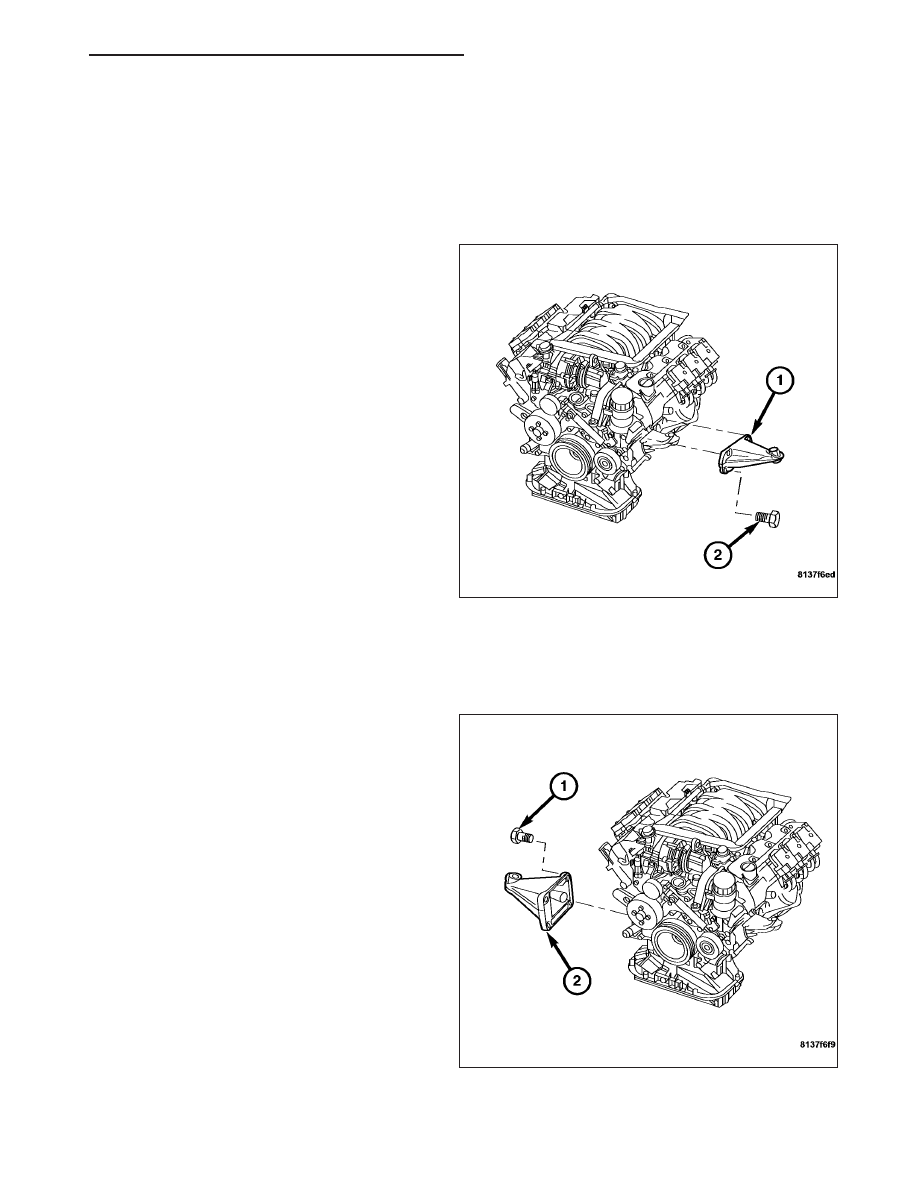

INSTALLATION - LEFT

1. Position the engine mount brackets (1) on the

engine block.

2. Install the new bolts (2). Tighten to 20 N·m (15 ft.

lbs.) plus 90° clockwise.

3. Install the engine mounts. (Refer to 9 - ENGINE/

ENGINE

MOUNTING/FRONT

MOUNT

-

INSTALLATION).

INSTALLATION - RIGHT

1. Position the engine mount brackets (2) on the

engine block.

2. Install the new bolts (1). Tighten to 20 N·m (15 ft.

lbs.) plus 90° clockwise.

3. Install the engine mounts. (Refer to 9 - ENGINE/

ENGINE

MOUNTING/FRONT

MOUNT

-

INSTALLATION).
