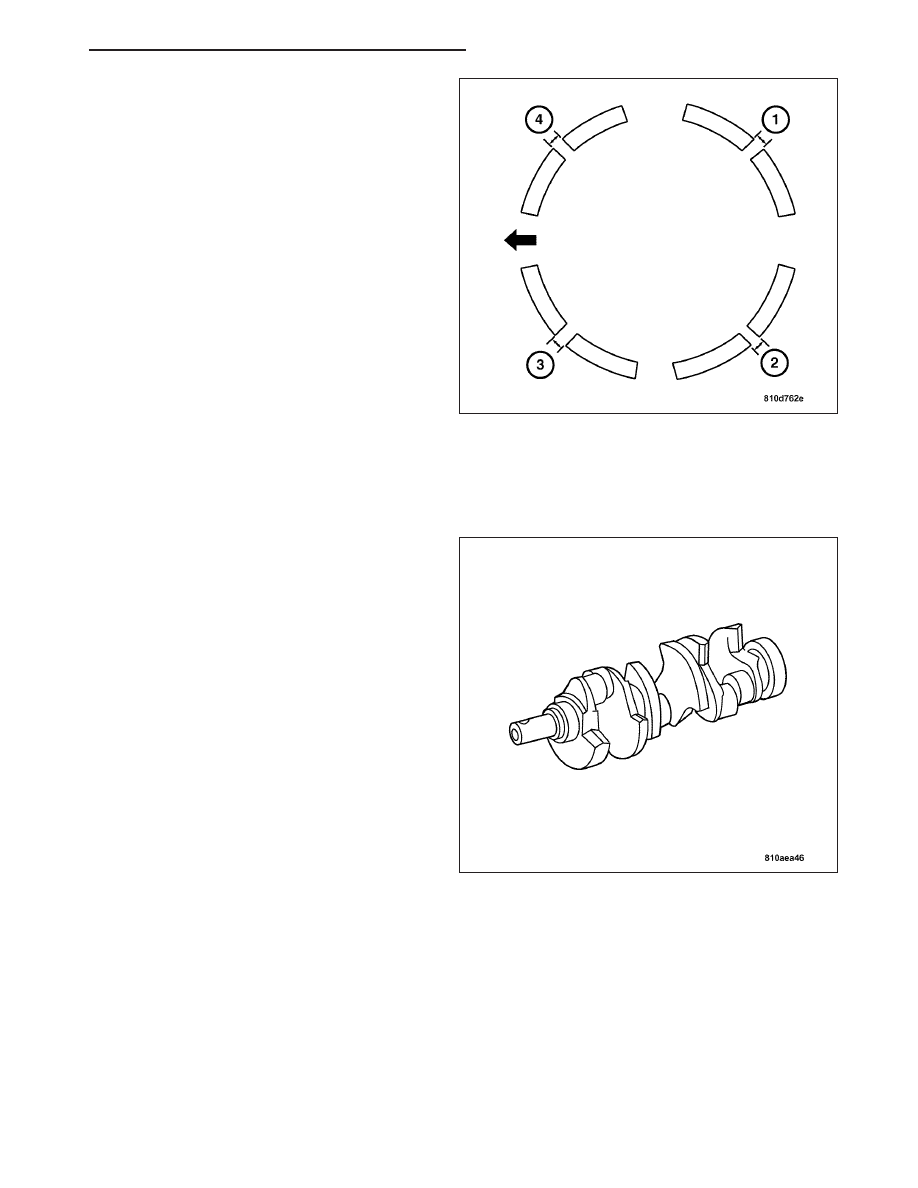

6. The ring gaps when installed must be positioned as

shown.

•

Ring one (1)

•

Upper side rail (2)

•

Ring two and spacer expander (3)

•

Lower side rail (4)

7. Install the pistons and connecting rods (Refer to 9 -

ENGINE/ENGINE BLOCK/PISTON & CONNECT-
ING ROD - INSTALLATION).

CRANKSHAFT AND MAIN BEARINGS

DESCRIPTION

Thirty-degree offset crank pins on the crankshaft pro-
vide even, 120-degree, firing intervals for smooth
operation. The crankshaft with these split pins has
ample strength without adding material between the
pins, keeping the engine compact and reducing
weight.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 773

OPERATION

The crankshaft transfers force generated by combustion within the cylinder to the flywheel or flexplate.

REMOVAL

1. Remove the upper oil pan. (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

2. Remove the oil pump. (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - REMOVAL).

3. Remove the rear crankshaft radial seal. (Refer to 9 - ENGINE/ENGINE BLOCK/CRANKSHAFT OIL SEAL -

REAR - REMOVAL).

4. Remove the timing chain. (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

REMOVAL).

Note: When rotating the crankshaft, ensure that the connecting rods are not twisted.

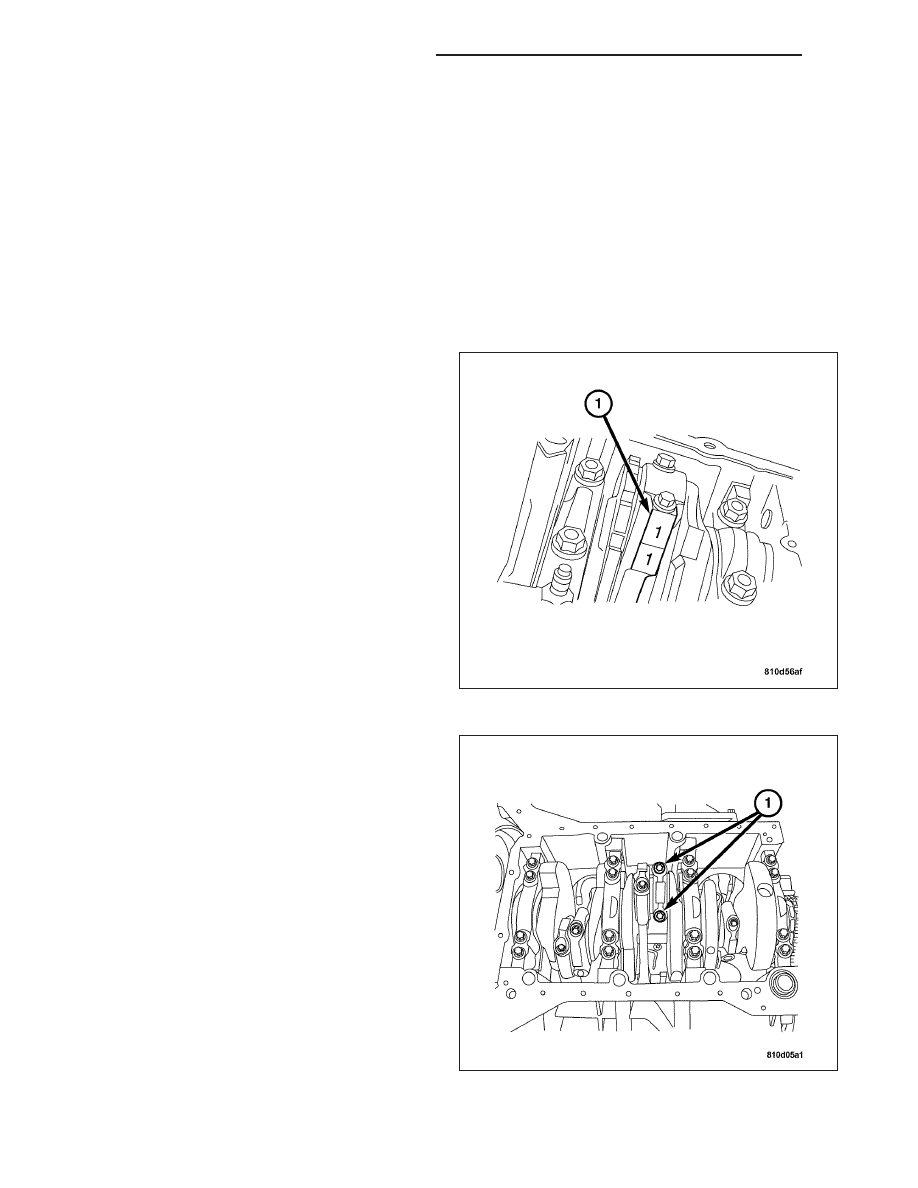

Note: Mark the connecting rod and the connecting
rod bearing cap (1) on one side next to each other
for this step.

5. Remove the connecting rod bolts (1).

Note: Do not dislodge the connecting rod bearings
from the connecting rods.

9 - 774

ENGINE - 3.2L SERVICE INFORMATION

ZH

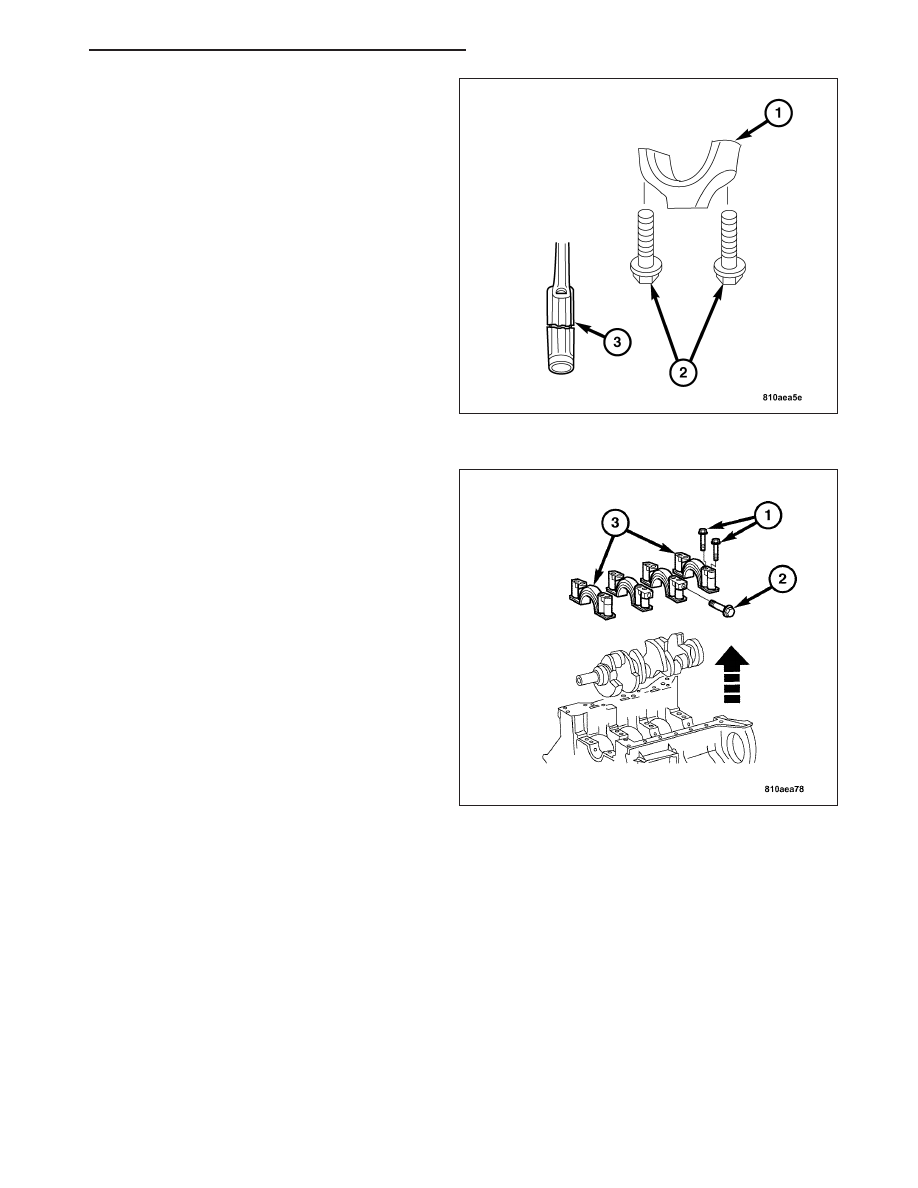

6. Remove the connecting rod caps (1) with the bear-

ings in place.

7. Relocate the connecting rods away from the

crankshaft.

Note: Mark the crankshaft bearing caps before
removing.

CAUTION: Carefully pry out the crankshaft bearing
caps.

8. Remove the crankshaft main bearing journal cap

side bolts (2).

9. Remove and discard the crankshaft main bearing

journal cap bolts (1).

10. Remove the crankshaft main bearing journal cap

bolts (3).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 775

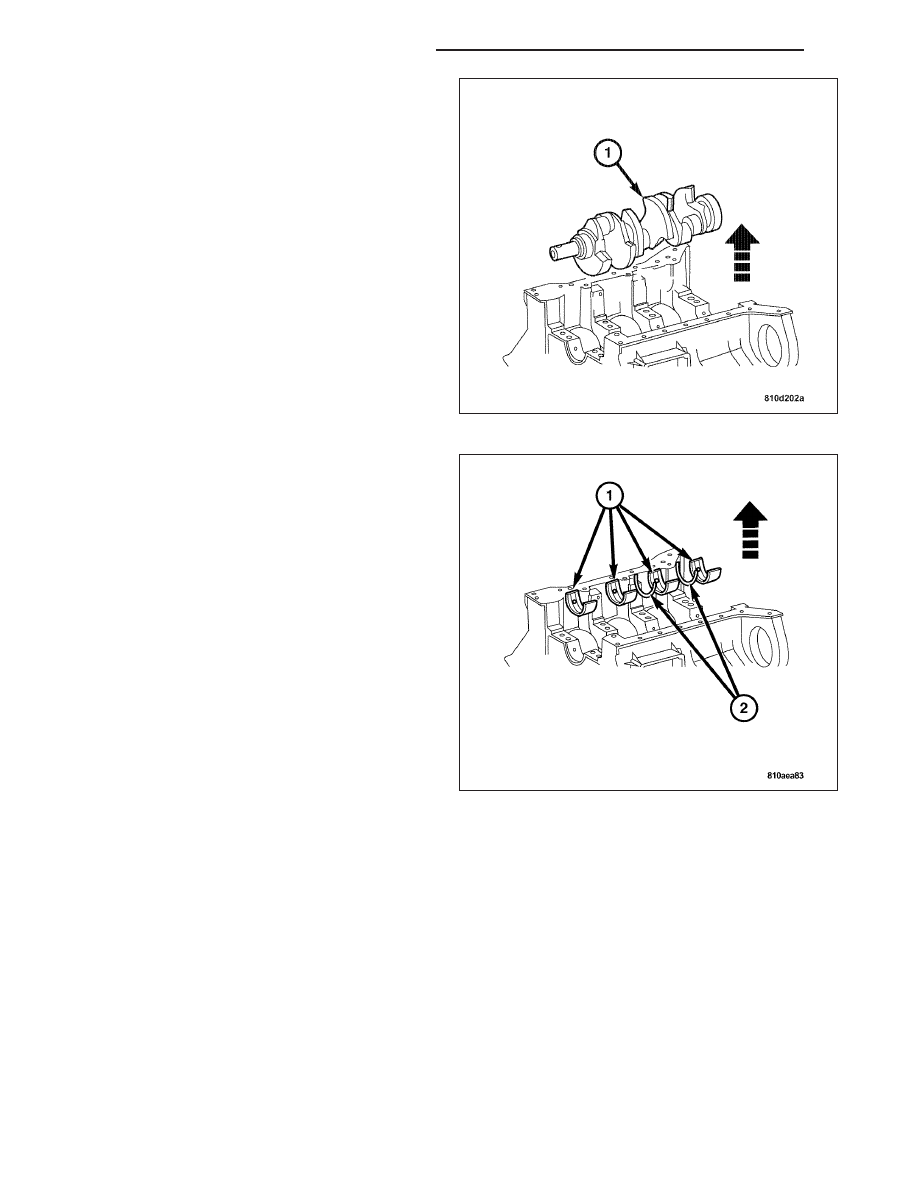

11. Remove the crankshaft (1) from the engine block.

12. Remove the crankshaft main bearing shells (1)

and thrust washers (2) from the crankcase.

13. Remove the crankshaft main bearing shells from

the crankshaft main bearing journal caps.

9 - 776

ENGINE - 3.2L SERVICE INFORMATION

ZH
