INSTALLATION

Note: Clean all the journals with solvent and dry throughly before installing bearings.

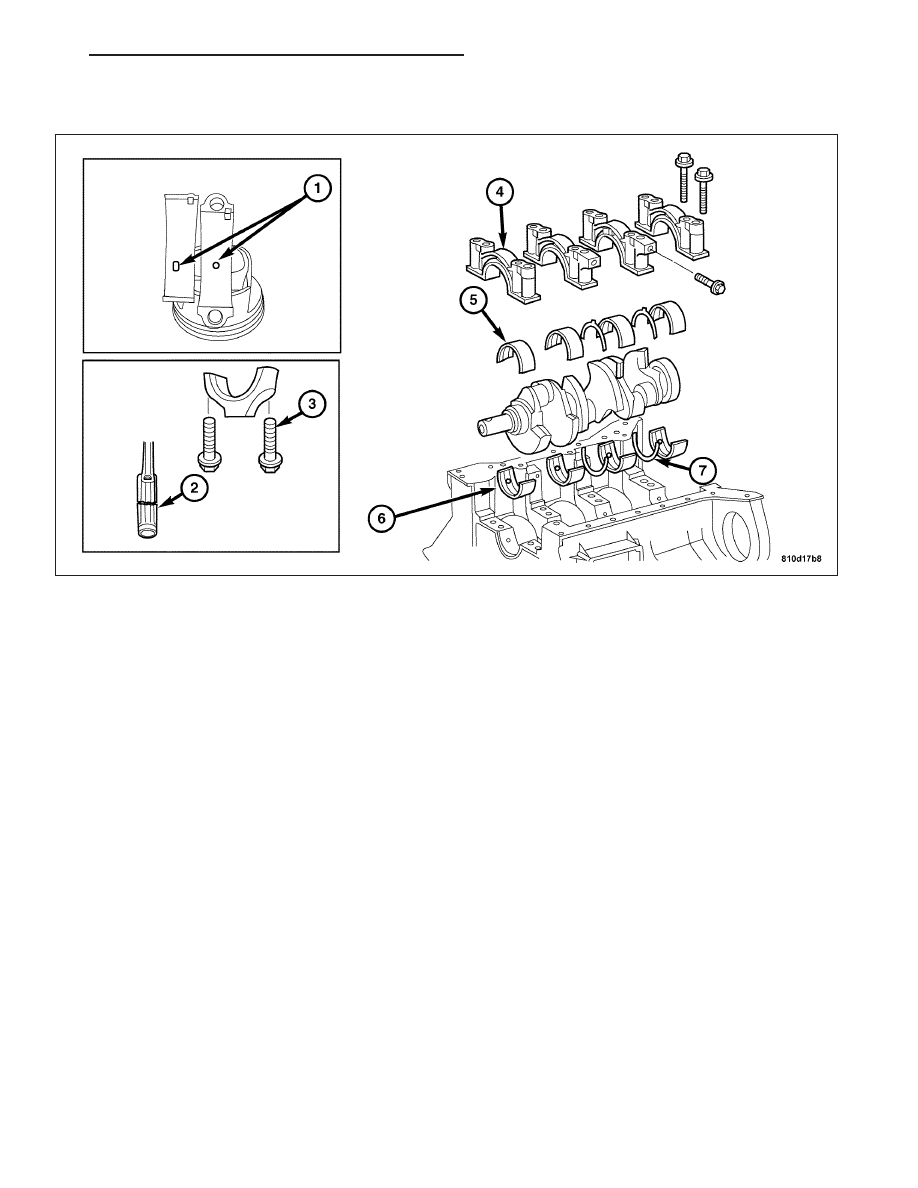

1. Fit the upper main bearing shells (6) to the engine block’s main journals.

2. Fit the thrust washers (7) into the engine block.

3. Coat the surface of bearings lightly with engine oil.

4. Position the crankshaft in the engine block.

5. Fit the lower main bearing shells (5) into the main bearing journal caps (4).

CAUTION: The crankshaft main bearing journal cap bolts M8X75 and M10X90 must always be replaced oth-
erwise there is a risk of fracture.

6. Install the main bearing journal caps (4).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 777

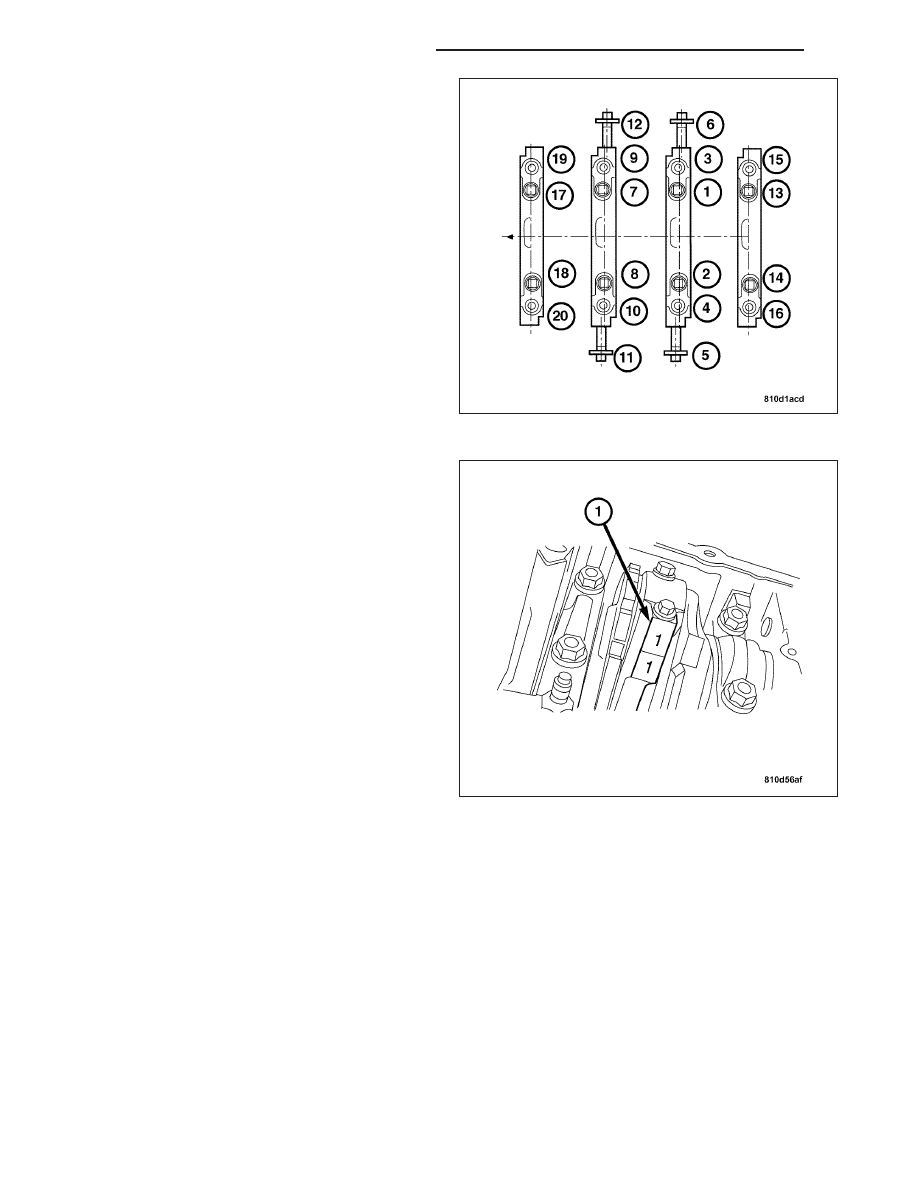

7. Follow the torque sequence shown for the crank-

shaft main bearing journal cap bolts.

8. Main bearing journal caps must be tightened in two

stages.

•

Stage one for m8 bolts, 20 N·m (15 ft. lbs.).

•

Stage two for m8 bolts, rotate 90° clockwise.

•

Stage one for m10 bolts, 30 N·m (22 ft. lbs.).

•

Stage two for m10 bolts, rotate 90° clockwise.

CAUTION: Connecting rod bolts exceeding 47.6
mm in length must be replaced.

9. Install the connecting rod caps and the bolts to the

connecting rod as marked. (Refer to 9 - ENGINE/
ENGINE BLOCK/PISTON & CONNECTING ROD -
INSTALLATION).

10. Install the oil pump. (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PUMP - INSTALLATION).

11. Install the upper oil pan. (Refer to 9 - ENGINE/LU-

BRICATION/OIL PAN - INSTALLATION).

12. Install the timing chain. (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

13. Install a new crankshaft rear radial seal. (Refer to

9 - ENGINE/ENGINE BLOCK/CRANKSHAFT OIL
SEAL - REAR - INSTALLATION).

9 - 778

ENGINE - 3.2L SERVICE INFORMATION

ZH

VIBRATION DAMPER

REMOVAL

1. Disconnect the negative battery cable.

2. Drain the cooling system into a suitable container.

3. Remove the radiator fan with the radiator. (Refer to 7 - COOLING/ENGINE/RADIATOR - REMOVAL).

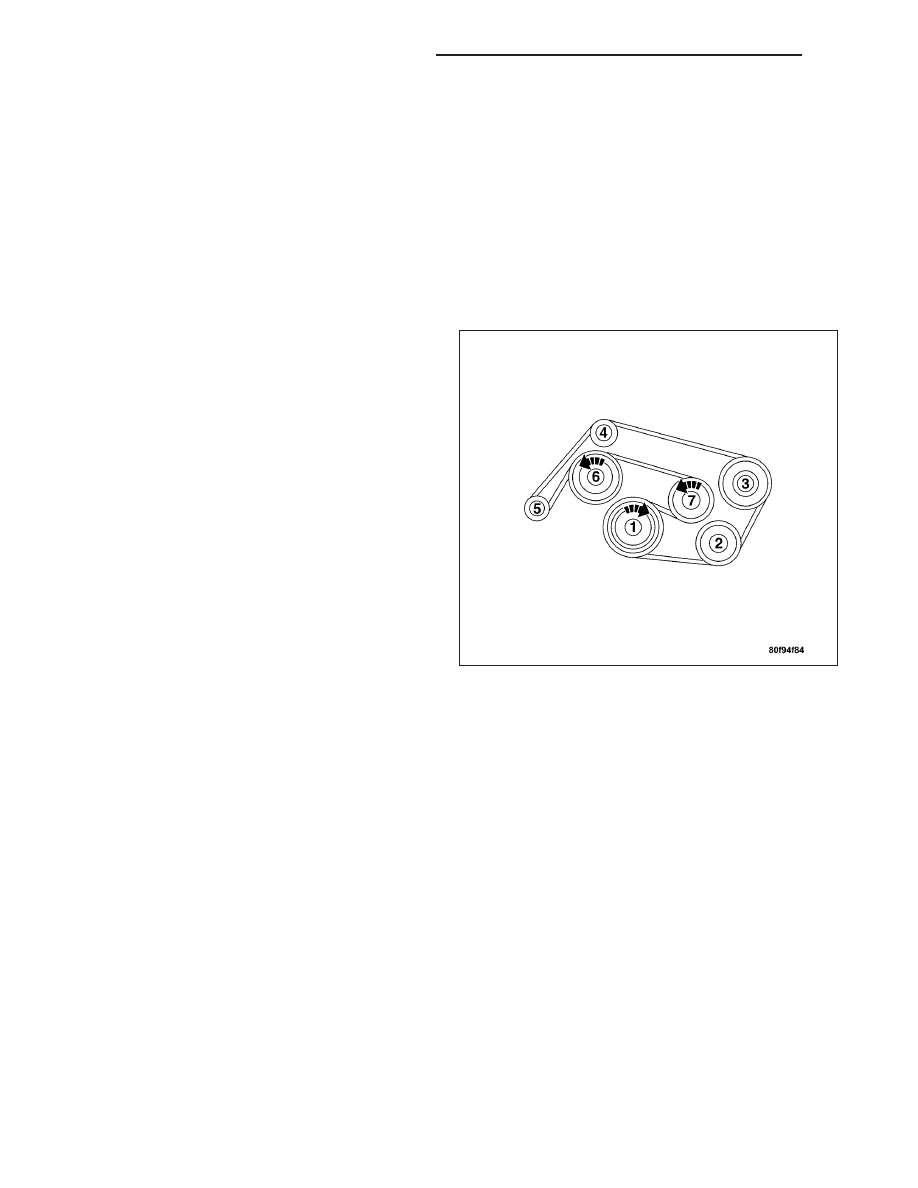

4. Remove the accessory drive belt.

5. Remove the starter. (Refer to 8 - ELECTRICAL/STARTING/STARTER MOTOR - REMOVAL).

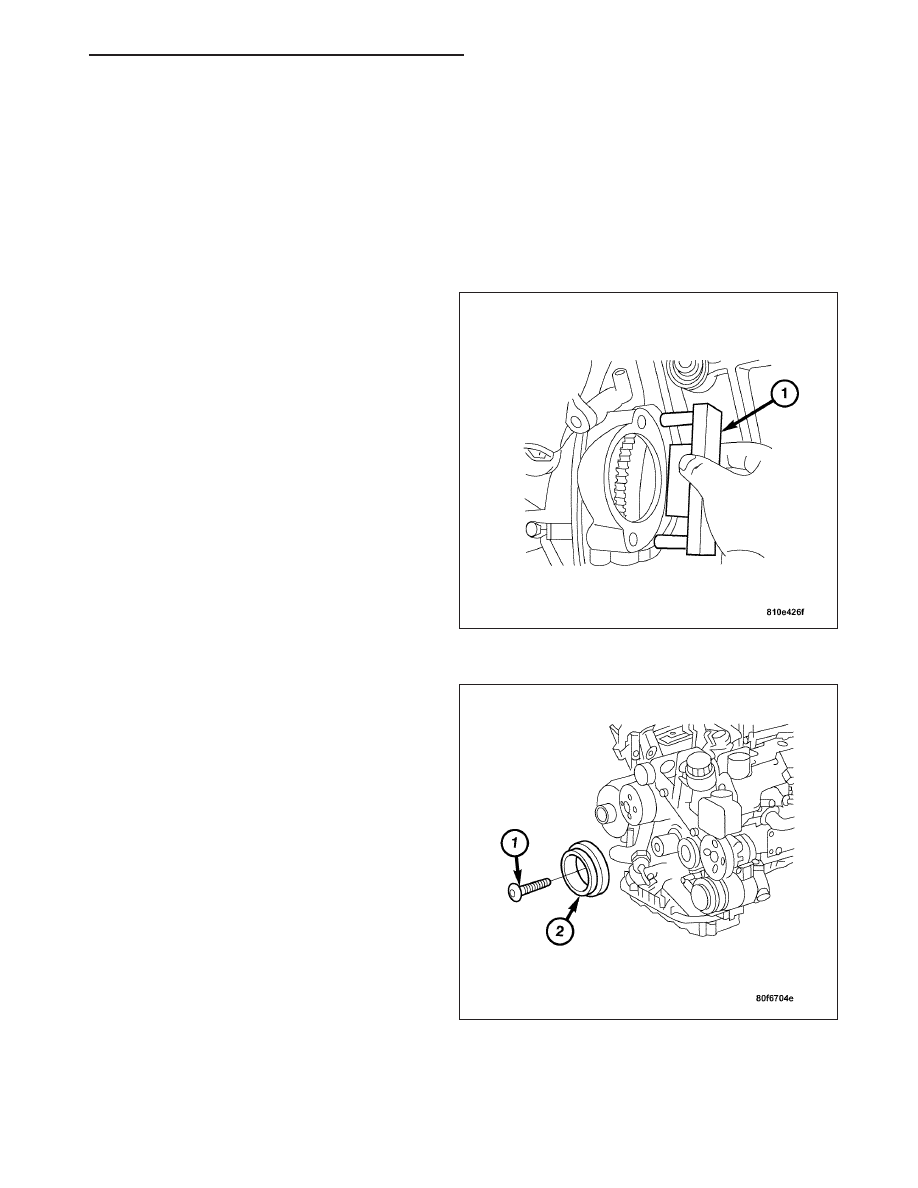

6. Using Special Tool 9102 Flywheel Locking Tool (1),

lock the flywheel by inserting the tool into the
starter opening.

7. Remove the vibration damper bolt (1) and the

vibration damper (2) from the crankshaft.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 779

INSTALLATION

1. Inspect for oil leaks at the front crankshaft oil seal.

2. Replace the front crankshaft oil seal if signs of leakage are present.

3. Inspect the sealing surface of the vibration damper. Smooth any roughness with emery paper or an oil stone.

4. Measure the vibration damper bolt. Replace the bolt if length exceeds 78 mm.

5. Position the vibration damper on the front of the crankshaft.

6. Lubricate the bolt threads with engine oil before installing.

7. Install the vibration damper bolt and tighten:

•

1st to 200 N·m (148 ft. lbs.),

•

Then retighten the bolt an additional 90° clockwise.

8. Install the accessory drive belt.

9. Install the radiator with the radiator fan. (Refer to 7

-

COOLING/ENGINE/RADIATOR

-

INSTALLA-

TION).

10. Remove the Special Tool 9102 Flywheel Locking

Tool.

11. Install the starter. (Refer to 8 - ELECTRICAL/

STARTING/STARTER MOTOR - INSTALLATION).

12. Connect the negative battery cable.

13. Start the engine and check for leaks.
