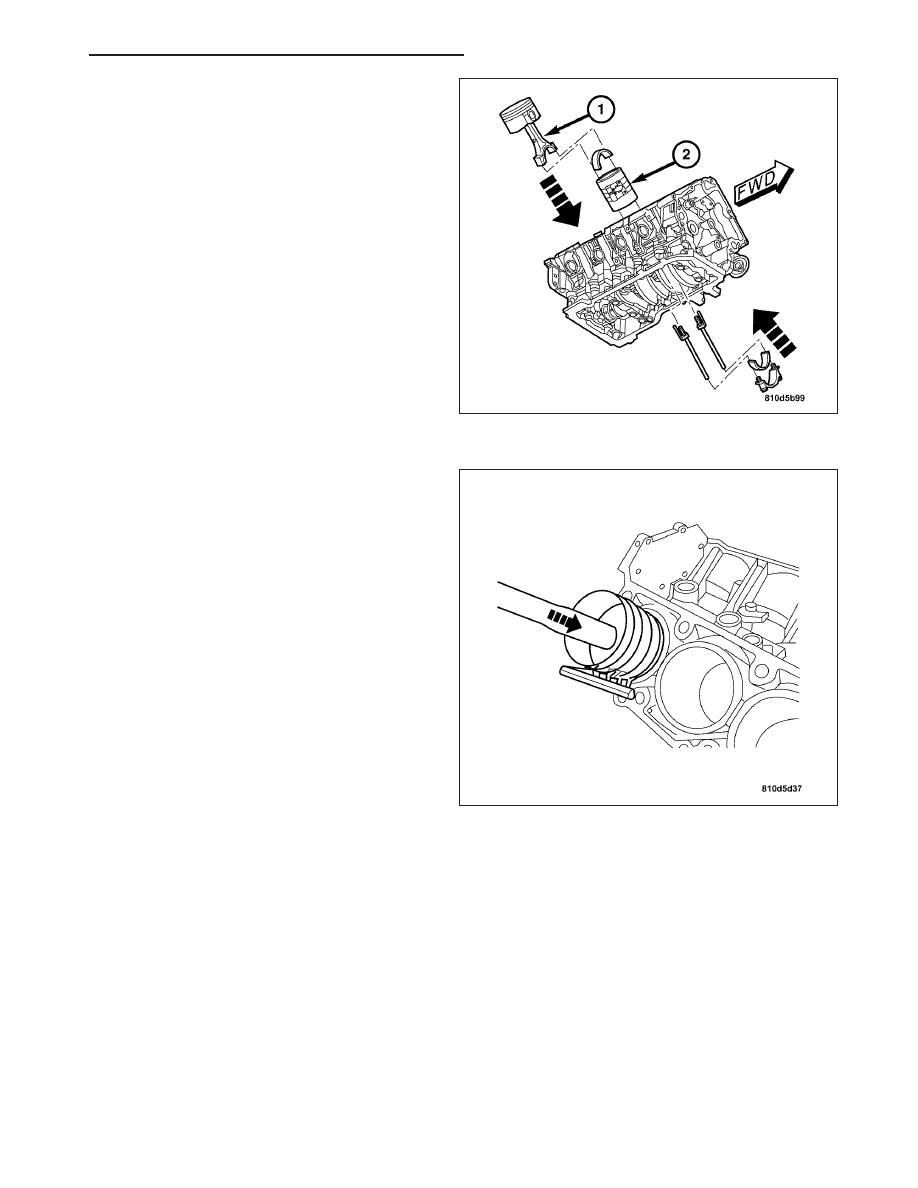

5. Load the piston/connecting rod assembly (1) into a

ring compressor (2) with light oil lubrication.

6. Drive the piston into the cylinder using a wooden

drift and a mallot.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 769

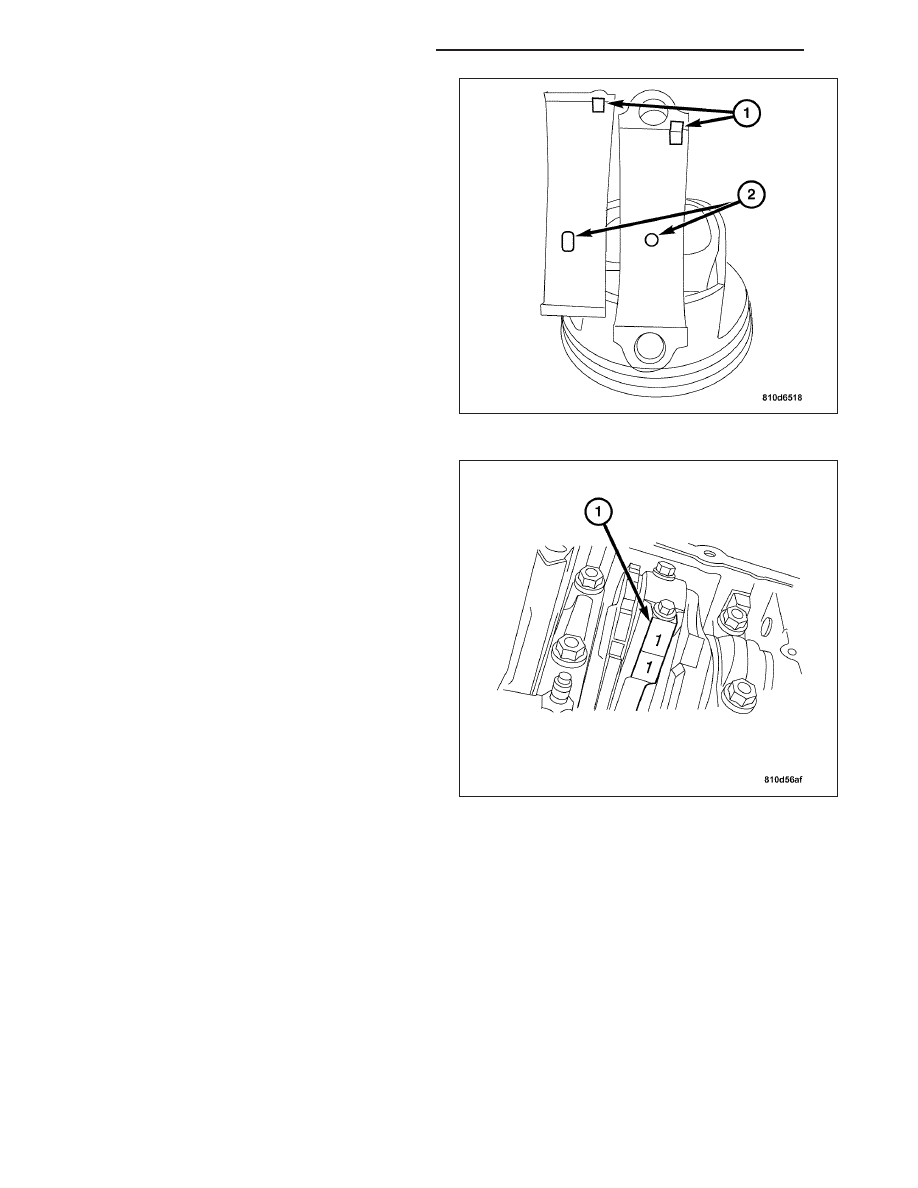

Note: The connecting rod bearing shell with the oil
drilling (2) must be installed in the connecting rod,
otherwise the connecting rod bearings will not be
lubricated. The anti-twist locks of the connecting
rod bearing shells must be located in the slots (1)
of the connecting rods and the connecting rod
bearing caps.

7. Align the connecting rod caps with the marks (1).

8. Install the connecting rod bolts.

9. Tighten the connecting rod bolts in three stages.

•

Stage one, 5 N·m (44 in. lbs.)

•

Stage two, 25 N·m (18 ft. lbs.)

•

Stage three, rotate bolts 90° clockwise.

10. Test the engine for ease of rotation.

11. Install the timing chain. (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

9 - 770

ENGINE - 3.2L SERVICE INFORMATION

ZH

PISTON RINGS

REMOVAL

1. Remove the pistons and connecting rods. (Refer to 9 - ENGINE/ENGINE BLOCK/PISTON & CONNECTING

ROD - REMOVAL)

CAUTION: Do not remove the oil scraper ring with
the pliers. The oil scraper ring must be removed
and installed by hand.

2. Using piston ring pliers, remove the piston rings.

CAUTION: Do not cut or scratch pistons while
cleaning.

3. Use a ring grove cleaner or a broken ring to

remove deposits in the ring grooves.

4. Inspect the pistons for heat scoring and distortion

at the piston pin openings and piston skirts.
Replace as required.

INSTALLATION

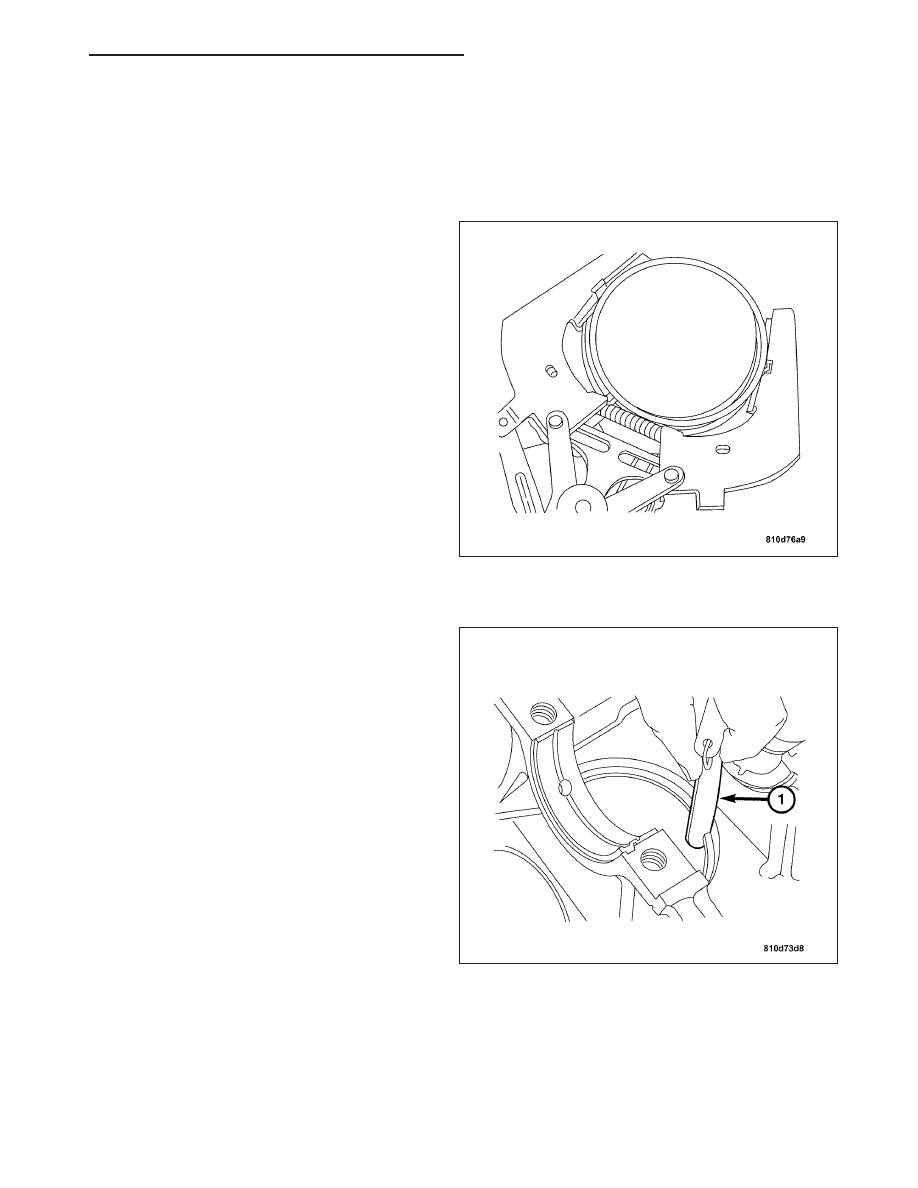

1. Measure the end gap (1) with rings at the bottom

of the cylinder.

•

Ring # 1 clearance is .20 mm (.007 in.) to .35
mm (.013 in.).

•

Ring # 2 clearance is .20 mm (.007 in.) to .40
mm (.015 in.).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 771

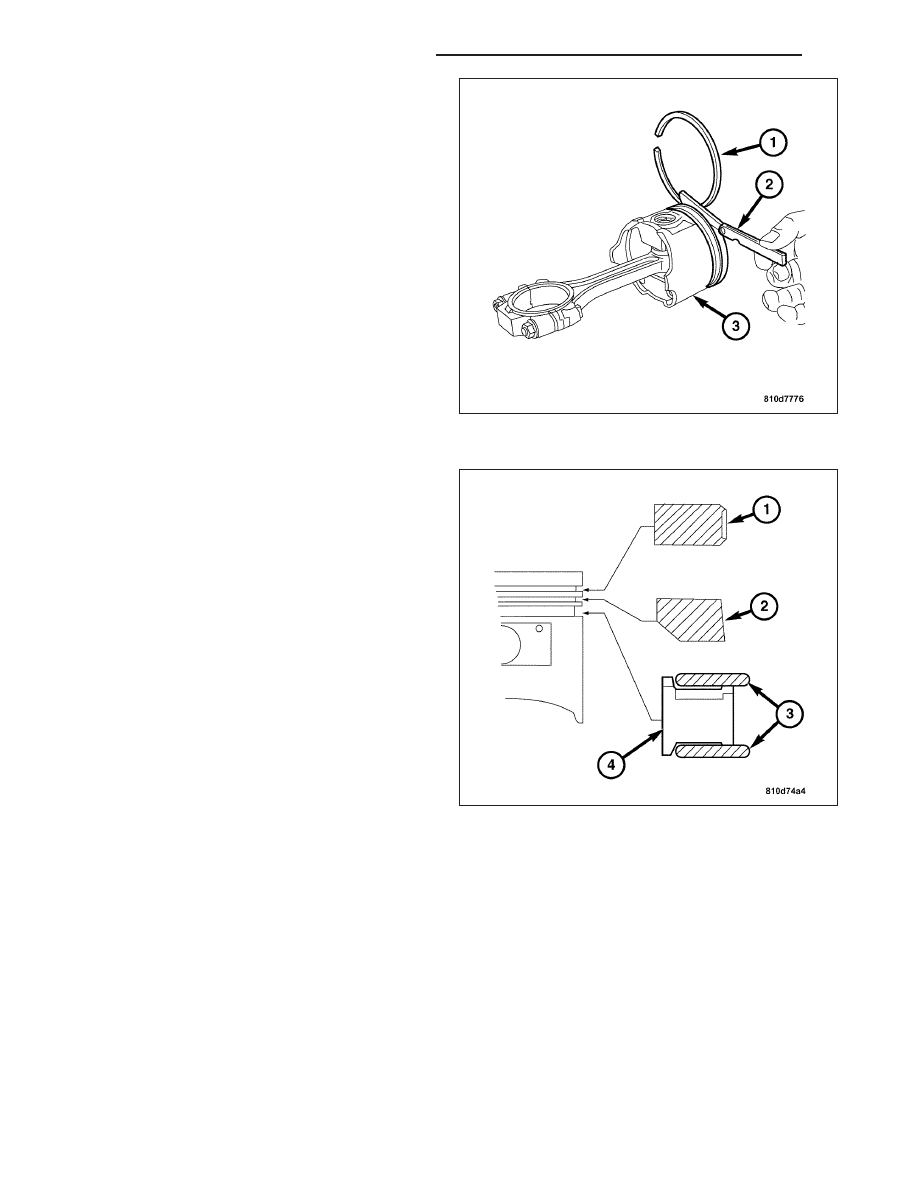

2. Measure the vertical clearance (2) of the piston

rings (1).

3. Ring # 1 clearance is .012 mm (.0004 in.) to .060

mm (.002 in.).

4. Ring # 2 clearance is .010 mm (.0003 in.) to .030

mm (.001 in.).

5. Install the rings on the pistons as shown.

•

Compression ring (1)

•

Sealing ring (2)

•

Oil Ring Rail (3)

•

Oil Ring Expander (4)
